本日の製作会では大変お世話になりました。 自宅の環境で使用してみましたが、ハムノイズに悩まされています。入力のRCAに何も接続しない状態で0dBにしますとハムノイズがあります。入力にDVDプレイヤーを接続してSTOP状態でも入力オープンの場合よりは少なくなりますがやはりハムノイズがあります。何か製作上のミスがあるかもしれませんので対策のアドバイスをお願いします。
入力のRCAに何も接続しない状態で0dBにしますとハムノイズがあります。０ｄｂでは、何もＡＴＴされていない状態ですね。パワーアンプに、入力の線がアンテナの状態ですので、一番感度が高い状態です。この状態でも、Ｒ８による１０ｋΩでのシャントと、ＲＣＡ入り口での１００ｋΩのシャント抵抗はありますので、プランプランの状態ではないはずなのですが・・・このハムが出る状態で、ＭＵＴＥかけるとハム消えますか？ＭＵＴＥ状態は、出力をショートしております。ＣＨ１を入力にした状態で、ＲＣＡのシールド側は、入り口側から、出力側で、ほぼ０Ωで導通がありますか？ ＬとＲは別々のアース経路になっておりますので、相互間での導通はありません。対策の前に、ちょっとだけ質問でした。
今回のはケースがプラスティクなので、電磁的なシールド効果は無いので、外来の電磁誘導で回り込んでいるのかもしれません。ＡＴＴの位置をずらすと、ハムの量が変わるようでしょうか？あと、アルミケースとかで囲ってみて変わりますでしょうか？この場合は、アルミケースを、ＲＣＡのシールド側とつなぐと、効果があるかもしれません。
岩野＠中野さん、お世話になります。①入力オープンの状態ではMUTEでハムノイズはほぼなくなります。②入力オープンでATTが0から絞ってゆくとハムノイズがATT量に従って減ってまいります。③入力ショートでは0dBの時にはハムノイズがほとんど出ませんが-3.5～-15dBの当たりでハムノイズが大きくなり-15dBより絞るとハムノイズが減ります。④ATT 0dBの時はCH1の入力と出力のホット側及びアース側の導通はほぼ0オームです。⑤入力オープンで0dBのときにACアダプターを引き抜くとその瞬間にハムノイズが止まります。 現時点での確認は以上の通りです。
⑤ＡＣアダプターを抜くと、消える 少し、考えにくいですが、ＡＣアダプターのＧＮＤもしくはＨＯＴ側と、出力のＲＣＡの間の、絶縁が悪い？？？テスターで、ＣＮ３（ＤＣジャック）の３本のピンと、Ｊ２、Ｊ４の各２本の足の間の抵抗を測ってみてください。私の作成したものでは、全ての間で、抵抗値が測定不能（ほぼ無限大）です。
ACアダプターのGNDとHOT側と力のRCAの間の絶縁抵抗を測定してみましたがほぼ無限大です。
ACアダプターを接続したままでACアダプターをACコンセントから抜くとハムノイズが止まります。ACアダプターをACコンセントから抜いても数秒はリレー式ATTは動作しています。
ヘッドホンアンプで試してみた結果です。上野さん設計のR-2R DACに直接接続すると 塩沢さんと同じでハムノイズが目立ちました。ラインアンプを間に入れると、かなり減りました。そこで、上野さんDACに接続した状態で昔のトランス式ACアダプタ（表示6V、無負荷で9V）に変えたところ、ほぼノイズがなくなりました。前段のアンプの影響もあるようなので、ノイズがとれない場合はトランス式のACアダプタ、或いは電池電源を使うと改善される可能性がありそうです。
KENWOODのトランス式ACアダプター定格DC5Vですが無負荷で7.3VのACアダプターに変えるとかなり減りますがやはりハムノイズが残っております。電池式にしないとダメですかね。
電源を単三電池4本にしてみましたがわずかですがハムノイズが出ております。電池の正極、負極のいずれでも電池に触れるとハムノイズが増大します。
関澤さんのテストは入力オープンでの結果でしょうか？入力に接続している機器の出力インピーダンスはどの程度でしょうか？ケースはプラスティックでしょうか？基板とパーツは昨日の製作会と同じものでしょうか？
情報ありがとうございます。何か違いがあるのでしょうが良くわかりません。単に私のところのノイズレベルが高いのか、ATTの個体差なのか？RCA端子に手で触れてもハムのレベルが変動します。なにか信号のグランドが浮いているような感じです。

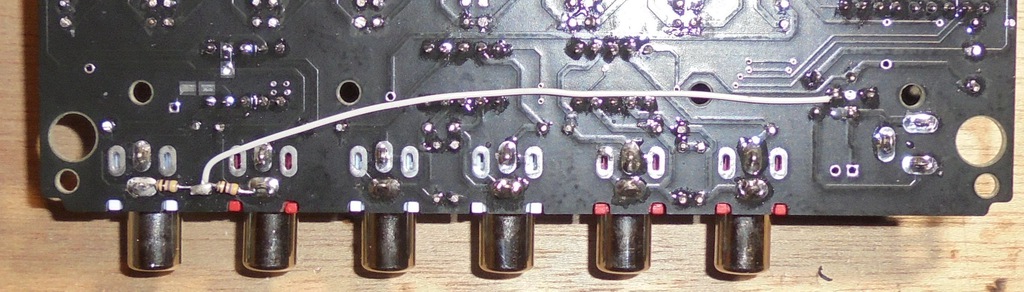

岩野＠中野さんからのアドバイスで写真のような対策を行ったところハムノイズが大幅に改善されました。LC1（EMI対策フィルター）のCG（Load circuit ground）と出力のRCA端子のグランドに47Ωの抵抗を介してジャンパー線で接続しました。 トランス式ACアダプターと電池式電源でハムノイズはほとんどなくなります。付属のスイッチイング式のACアダプターではわずかにハムノイズが出ますが何とか使用可能なレベルになりました。
https://www.marutsu.co.jp/pc/i/111208/効果はあるかは未定

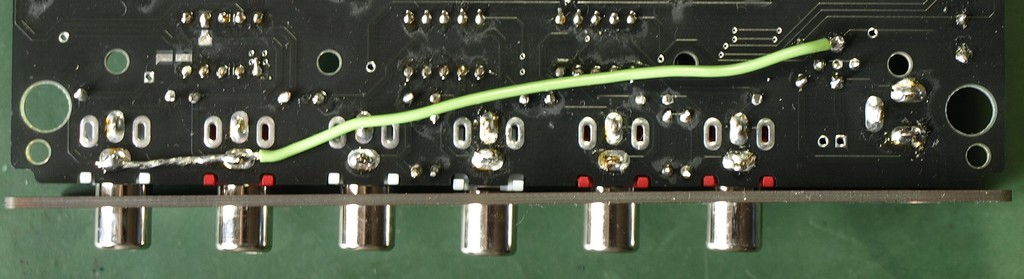

私のLOG-ATT（製作会頒布の標準仕様）でも同じようにハム、ノイズがATTのー６ｄｂ近辺でしつこく出てました。WaveSpectraで観測すると単なるハムだけではなく広域にわたるバズでした。最終的にロジック、リレー系がフロートしてるのが原因でそこからの静電誘導ノイズがラッチングリレーの巻線経由で入ってるのではと思い、リレーのCOM（＋６．５Vの電源側）と信号のグランドを接続しましたところ、全くノイズは観測できなくなりました。ACアダプタの抜き差しでもレベルは変化しません。
電源のプラス側を信号ラインのアースに接続しても効果があるんですね。これは思いつかなかったです。情報、ありがとうございました。
ハムの原因は、制御電源側からの飛込みが多いと思われます。リレー制御ですので、基本的に制御と信号系は絶縁されております。しかし、かなり、気を使ったつもりではありますが、プリントパターン上では、近隣をパターンが走らざるを得ませんので、その影響はでます。アダプターの電源の＋側は、常時リレーコイルの＋端子側につながっております。リレーコイルのー側は、トランジスタアレーの出力ですので、通常はオープン状態です。ですので、＋側の方を、音声ラインのアース側の接続したほうが効果が高かったと推測します。パワーアンプの、信号線のアースとＦＧ、本機のアダプターの電源出力の関係の絡みで、ハムがでたり、出なかったりと言うことが発生しているということでしょうかね。
https://www.marutsu.co.jp/pc/i/130755/このリモコンは使用出来そうでしようか？地方なので送料がかからないマルツで入手したく思いまして。
http://www.linkman-audio.com/dl/lv1_remocon_manual_rev1.1.pdf資料によると、ＮＥＣフォーマットとなっておりますので使えると思います。
物は試しと照明器具メーカーのKOIZUMIの照明器具用専用リモコンを試してみたところNECフォーマットでしたので問題なく使用できました。調光UPが音量UPに調光Downが音量ダウン、シーン1がCH1選択シーン2がCH2選択、消灯がMUTE ON/OFFに割り当て快調に使用しております。
本日組み上げまして試運転してみました。マルツのリモコンは作動しませんでした。会推奨のリモコンを入手したいと思います。-60dbから-31.5dbまではあまり変化がなく-31db位から爆音になります、組み間違えでしょうか？
ロータリーエンコーダのボタンを長押しして、IR REMOTE TYPEが表示されるまで押し続ける。ロータリーエンコーダのボタンを回してNEC FORMATを選び、ボタンを押す。その後、リモコンのボタンを対応する動作を割り当てていく。このような操作をしていますか？また、基板のパターンカットとジャンパー配線をしていないと、リモコンは動作しません。このあたりは大丈夫でしょうか？
リモコンの学習は出来ましたでしょうか？ローターリーエンコーダーを長押し（５秒以上）してますと、設定画面に変わります。そこで、ＮＥＣを選んでいただき、ボタンをワンプッシュそこから、各機能とリモコンコードの登録になります。
リモコンの登録させたいボタンを押すと、ＮＥＣフォーマットで受信できた場合は、エンコーダのボタンが一瞬だけ点灯し、液晶の下の行に、受信したコードが表示されます。エンコーダーのボタンを押すと、次の機能のボタンの登録になります。
これを繰り返して、必要なところだけを記憶させていくと、最終的にもとの、音量表示に戻ります。あと、光リモコンは、基板の裏のパターンカット２ヶ所と、ジャンパー線１本が必要です。
－３２ｄｂを境に音量が異常なのですね。－３２ｄｂからー６３，５ｄｂはおとが小さい（あまり変わらない）－３１．５ｄｂからー０ｄｂ方向へあげると、いきなり爆音？３２ｄｂのあたりがおかしいのですが、左右同様ならばリレー周りが怪しいです。ＡＴＴの抵抗も、再度確認してみてください。実装した基板の写真でもあれば、少しはわかるかも知れません。マニュアル試験での動作でも、ＡＴＴ量の試験は出来ます。最悪は、フルセットで会へ送ってください。調査と、改修を行います。リモコンも調査します。

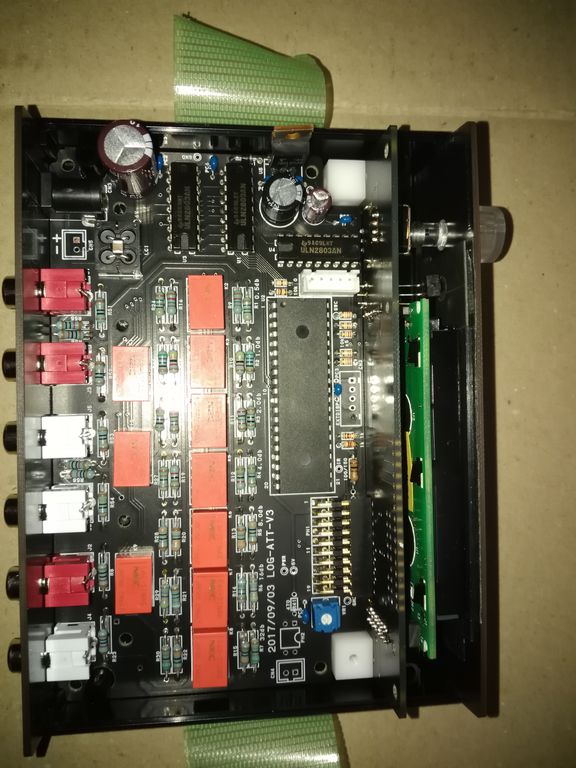

設定が必要だったのですね、ありがとうございます。ジャンパーは大丈夫と思います。リモコンは動くようになりましたが、-32dbから爆音です。ATT抵抗は確認しながら組みましたので間違いはないとおもっておりますが、写真をお送りいたします。
部品の写真では、ぱっと見は問題が無さそうですが、あまり、細かい部分は見れてません。ちょっと考えにくいですが、内部データーの強制初期化を行ってみてください。ローターリーエンコーダーのボタンを押しながら、電源を投入してください。ただし、リモコンの学習は消されてしまいますので、お手数ですが、再度登録を押してください。やはり、旨くいかない場合は、送付をお願いします。
抵抗のカラーコード、リレーの向きが分かるようになるべく拡大した写真をお願いします。全体が無理なら、数枚に分けてもいいです。
症状から考えると、可能性のありそうなのはリレーK7あたりのハンダミスかリレーの故障か。実物を調べないと、判断できないかもしれませんね。
暫定検査書 作りました．蛯名さんの実機データを利用させて頂きました．(設定インピーダンスが違うかも・・・)概ね近い値 及び急激な変化が無ければ良品と思われます．
Adobe PDF 書類 ： img20171015003853.pdf -(72 KB)
リレーK7、リレーK6の四隅のハンダが大丈夫以下どうか確認して頂けますか？ でも、両チャンネルとも一緒だと違う原因なのかな？？？
蛯名様の御指摘箇所を再ハンダで正常に動くようになりました。ありがとうございました。設定画面の簡単な英語の意味 一覧などはありませんでしょうか？
回路図です。パターンカットも書き加えました。
Adobe PDF 書類 ： img20170926185005.pdf -(103 KB)
実装用の部品表です。標準のＬＣＤ用です。ＯＬＥＤとかの場合は、別途になります。
Adobe PDF 書類 ： img20170926185210.pdf -(40 KB)
本文なし
Adobe PDF 書類 ： img20170926185516.pdf -(73 KB)
簡単な説明です。
Adobe PDF 書類 ： img20170926195853.pdf -(34 KB)
簡単ですが、組み立て時の注意点です。あと、どうしても、操作つまみが奥に入ってしまうなら、なかに、つまみの穴の中に透明なネジの頭でも入れて調整してください。
Adobe PDF 書類 ： img20170926204144.pdf -(622 KB)
Ｒ８、Ｒ２３は、確かに部品表は５ｋΩ（５．６ｋΩ）と書いてありましたが、既に送付品には、１０ｋΩを入れてしまっております。パワーアンプが１０ｋΩの入力抵抗を想定しております。部品表の５．６ｋオームは、５０ｋΩの入力抵抗のパワーアンプを想定しておりました。 後段のパワーアンプの入力抵抗によって、最適値があります。 後段の入力抵抗 → Ｒ８、Ｒ２３ １０ｋΩ → １０ｋΩが最適 ２０ｋΩ → ６．８ｋΩあたり ５０ｋΩ → ５．６ｋΩあたり１００ｋΩ → ５．３ｋΩあたり（５．６ｋΩかな）２００ｋΩ → ５．１ｋΩあたり違う抵抗値をご希望の方は、メーリングリストで、ご連絡ください、追ってお送りいたします。又、製作会には、数種類の抵抗値を持ち込みますので、その場で交換いたします。

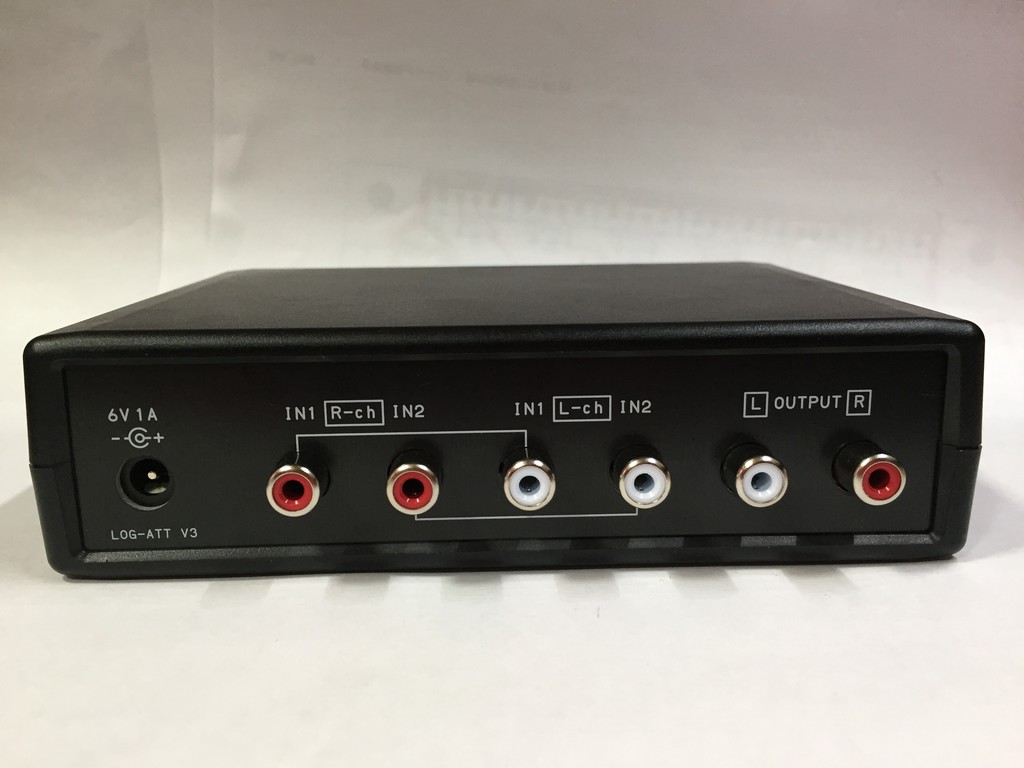

部品表のＲＣＡジャックの色を間違えております。リヤ側からみて、左から、赤、赤、白、白、赤、白です。実装写真がわかりやすいと思います。

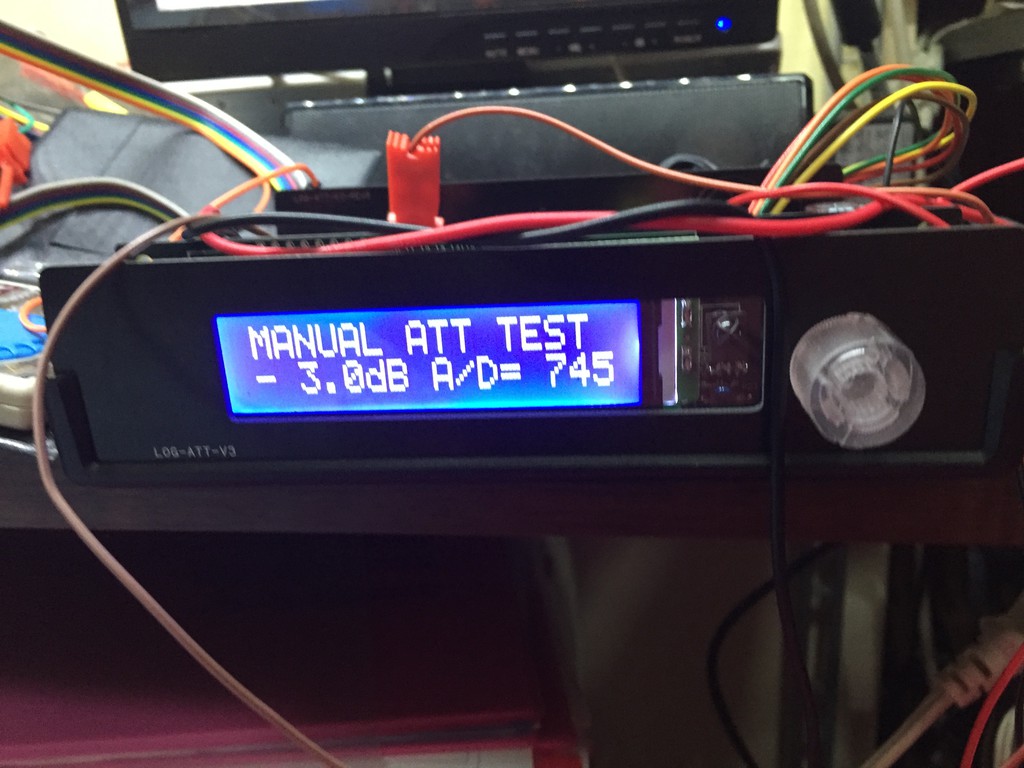

今回のマイコンには、Ａ／Ｄコンバータが乗ってます。都合が良いことに、現在未使用のポートにもＡ／Ｄの入力がありました。ＲＣＡの入力に、マイコンの電源（５Ｖです）を入れて、基板のＰＷＲ端子（Ａ／Ｄのチャンネル７）を、ＲＣＡの出力につなぎます。Ａ／Ｄコンバータは、１０ビットですので、分解能は１０２４しかありませんが、ＡＴＴ最大の重みのー３２ｄｂの場所では、０．０２５倍ですので、２４ｂｉｔもありますので、なんとか計測が可能だということで、テスト機能を追加です。試験モードを３つに増やしました。１．ＡＵＴＯ ＳＣＡＮ ＴＥＳＴ 旧来のオシロで観測するモード２．ＭＡＮＵＡＬ ＡＴＴ ＴＥＳＴ 設定中のＡＴＴの量で、ＡＤを計測し表示 手動で、ＡＴＴを回しながら計測できる 個別のＡＴＴ値でのＡＤを見ながら、ＡＴＴ量の前後での違いを見る３．ＡＵＴＯ ＡＴＴ ＴＥＳＴ －０ｄｂからー６３．５ｄｂまで、自動で計測し、一個前の Ａ／Ｄ値以下であれば、よしとする。 単調にＡＴＴ量が増えていることを、自動で計測する ３.の自動計測で、ほとんどのＡＴＴの動作不具合は見つけられます。オシロが無くても、テストクリップ３本で計測可能！！！
Ａ／Ｄ値は ０から１０２３の１０２４分解能です。－３．０ｄｂですと、０．７０８倍ですので１０２４＊０．７０７＝ ７２４では、大きめの値ですが、出力端子に、アンプをつないだりして、５ｋΩになっておらず、５ｋΩより大きな値ですので、Ａ／Ｄ測定値も大きめに出ます。自動計測では、一個前とのＡ／Ｄ値の比較で、単調に減っているかをみており、Ａ／Ｄ値＝ｄｂでは判定をしておりませんので、問題なく測定が出来ます。
試験時の液晶表示の動画です
圧縮データ(zip形式) ： img20170917112707.zip -(1364 KB)
三土会で紹介してもらったばかりなのに、すごい機能を追加してしまうとは相変わらずすごい。これで動作確認が簡単にできるようになりますね。こんなに使いやすい機能満載のアッテネータを使えるのは嬉しいです。
すごい！

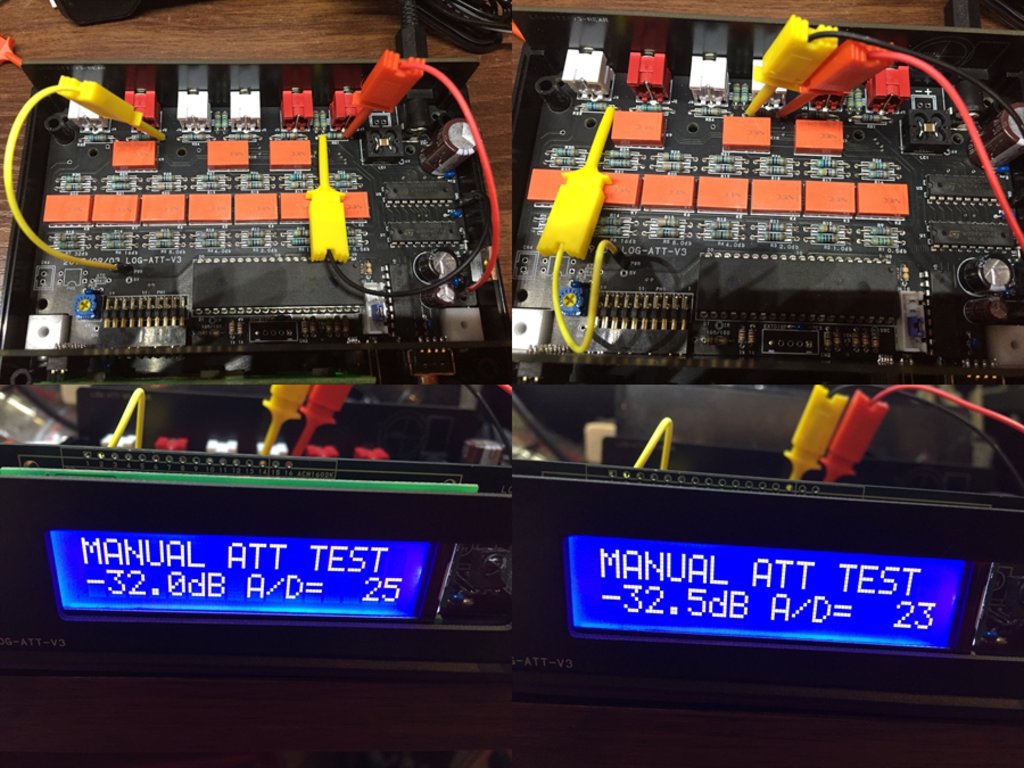

テストリードは３本必要です。ＧＮＤ（黒）ＰＣ２，ＰＣ４の間にＧＮＤのスルーホールから引き出します。＋５Ｖ（赤）Ｃ３近くの５Ｖのスルーホールから引き出します。ＰＷＲ（計測端子、黄）、基板名称のシルクの、Ｌ文字の近くのスルーホールから引き出します。写真左上 右チャンネル計測配線写真右上 左チャンネル計測配線－３２．０ｄｂで、Ａ／Ｄ値が２５－３２．５ｄｂで、Ａ／Ｄ値が２３ちゃんと、差が出ていますので、減衰は測定できております。
自動計測での欠点は、ＡＴＴ量を１ステップ増やしながら、、Ａ／Ｄ値が同じか、－になっていればＯＫということで、良と判定してます、入力値がずーっと同じ（断線して０とかでも）ＧＯＯＤと判定します。ですので、ＭＡＮＵＡＬ ＡＴＴ ＴＥＳＴで、大雑把には、Ａ／Ｄ値が取れているのを確認してから、ＡＵＴＯ ＡＴＴ ＴＥＳＴを掛けて、良／非の判定を行う必要があります。

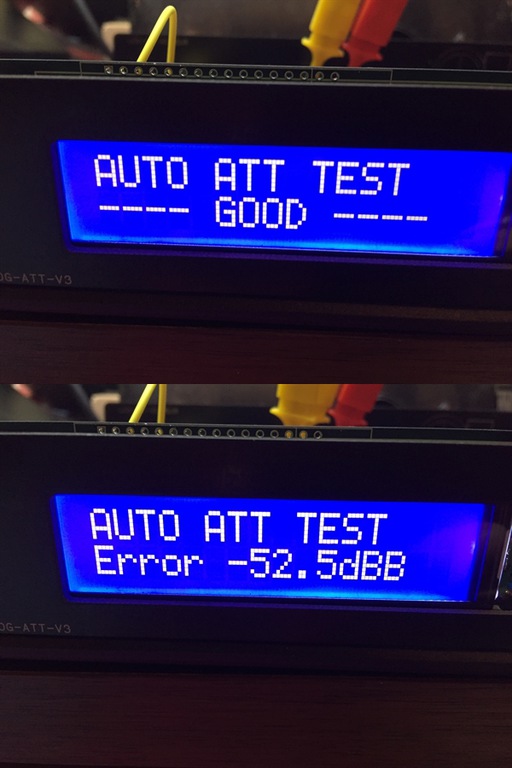

一部のＡＴＴの抵抗を、試験的にショートさせて測定させました。今回は、－５２．５ｄｂの処で、減衰の非連続性を発見したので、ＥＲＲＯＲ判定です。
これって、エラーが出た時にそこで止まってしまいますか？今回の制作会では問題にならないですが、自分で抵抗を組み合わせて作った時に、微妙な所で逆転する可能性があります。抵抗の付替えもできないので、エラーが出た時に一旦止まって、どれかボタンを押すと続けるみたいな機能もあるといいかもしれません。将来、余裕があるときに検討するくらいでいいかと思います。
AUTO ATT TESTでは、減衰特性に問題があると、停止します。その場合は、MANUAL ATT TEST で計測して、人間が判断してください。

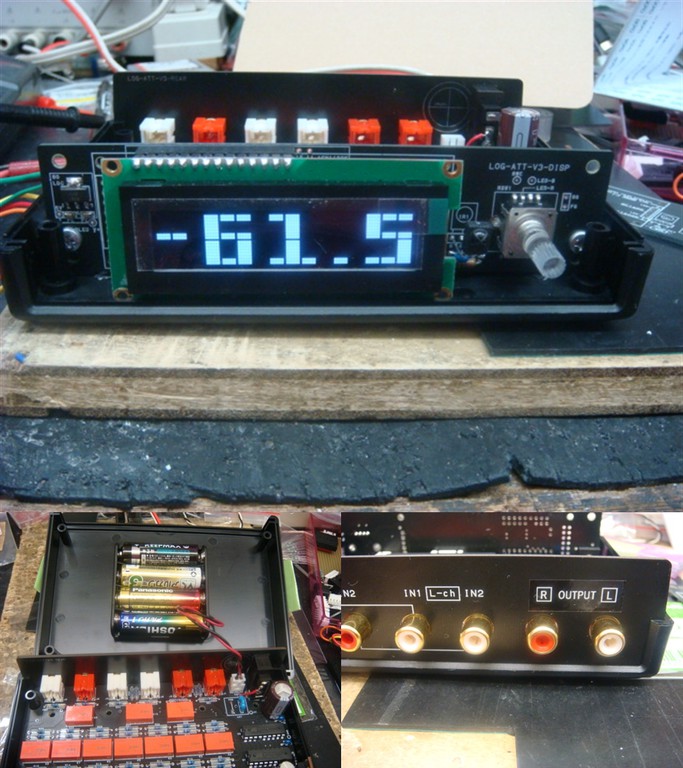

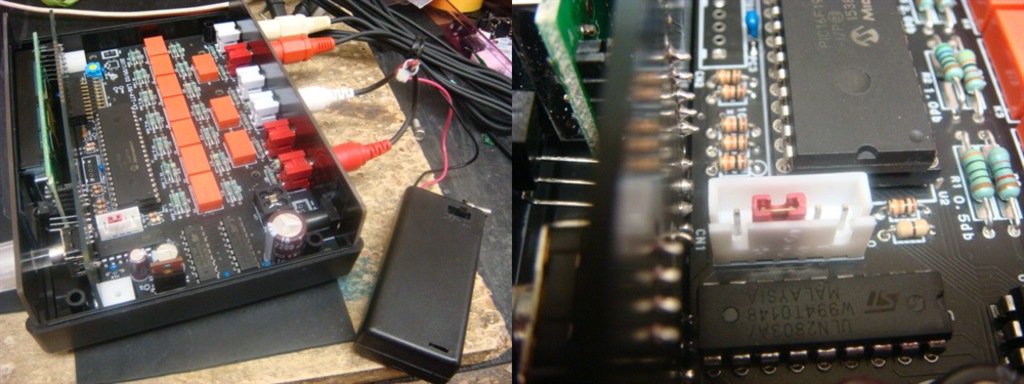

ＯＬＥＤも、動作させるようにソフト入れ込みました。試験モードも。実済みリヤパネルのシルクは、テプラで対応消費電流は、ＬＣＤ 通常 ２０ｍＡ 待機 ５ｍＡＯＬＥＤ 通常 ６０ｍＡ 待機 ３５ｍＡ乾電池での動作も可能です。

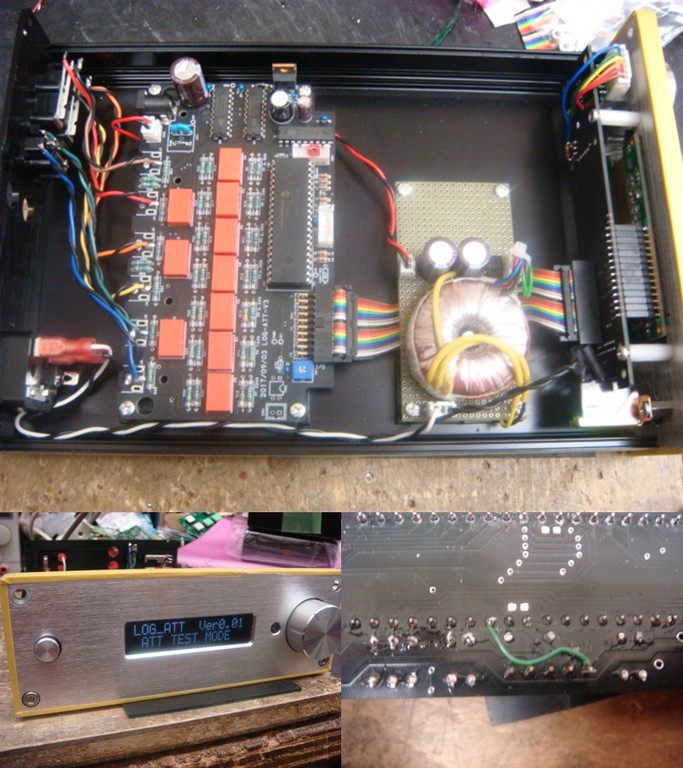

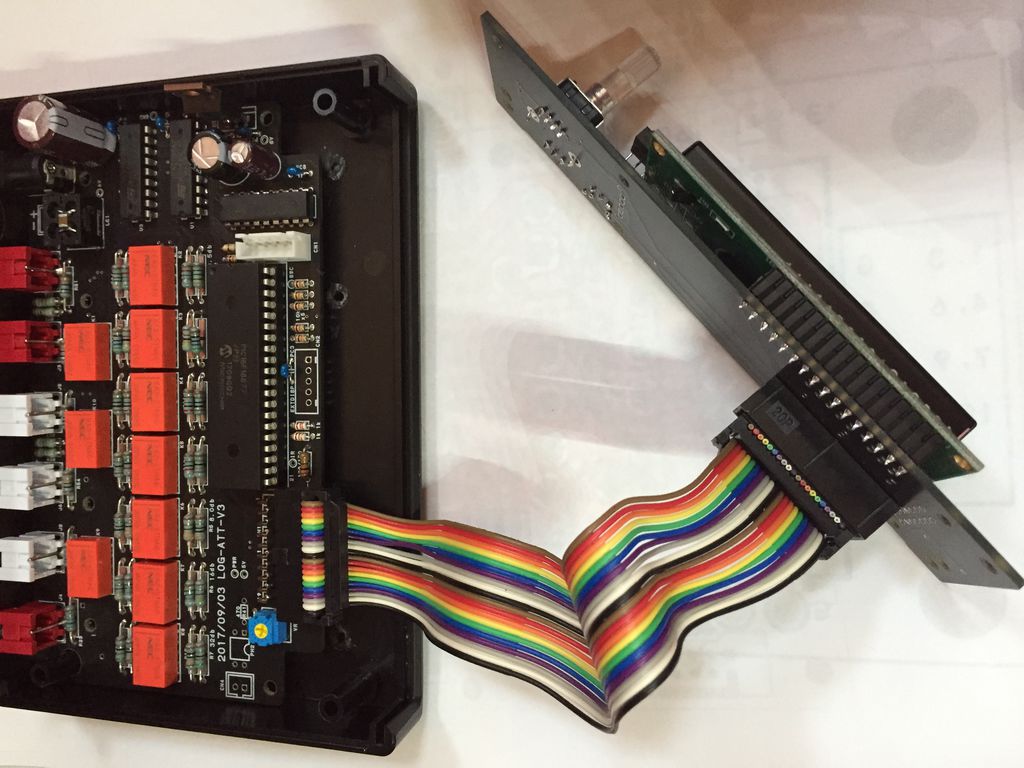

関澤さんの作成されたのと同じケースが、手元に届いていたので、勢いで作成分離設置できるように基板を設計しておいたので、２０芯のフラットケーブルでつなぐだけです。トランスも、関澤さんが忘れて行ったのがベストでした。配線は、無精して、シールドではありません。
今回は、試験ソフトを内蔵しました。その結果、試験結果に髭が見受けられたので、ソフトで若干の対策を入れ込みました。試験ソフトは、重要ですね！

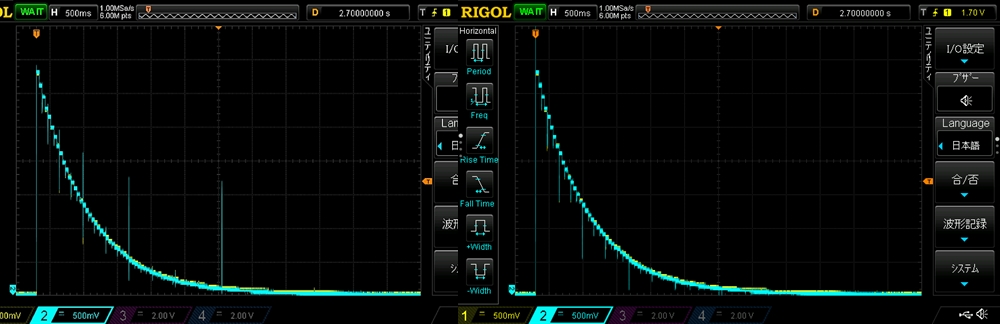

左が対策前、右が対策後です。髭の出方が変わってます。
入力に電圧源として、単三電池２本の直流電圧をＩＮ－１側のＲＣＡプラグの左右に入れます。オシロは、 ＣＨ１，ＣＨ２を、ＯＵＴのＬとＲに繋ぎます。 ５００ｍＶ／ＤＩＶ、５００ｍＳ／ＤＩＶで トリガーは、入力の立ち上がりで、２Ｖ程度の位置に接てします。試験ソフトは、ＰＣＮ１コネクタの、３番４番ピン間に、ショートプラグを差し込んで、電源投入で起動します。ＡＴＴ量をー０ｄｂから－６３．５ｄｂへ順繰り変化させ、－６３．５ｄｂで１秒待ってから、－０ｄｂになりますので、この変化を、トリガーにします。
上から三土会配布の標準液晶ＬＩＮＫＭＡＮの赤液晶ＯＬＥＤの白アルミケースにいれた、ＯＬＥＤの白バージョン
OLEDはやっぱりコントラストがいいですね。視野角度も広いのでこれにしてみようかな

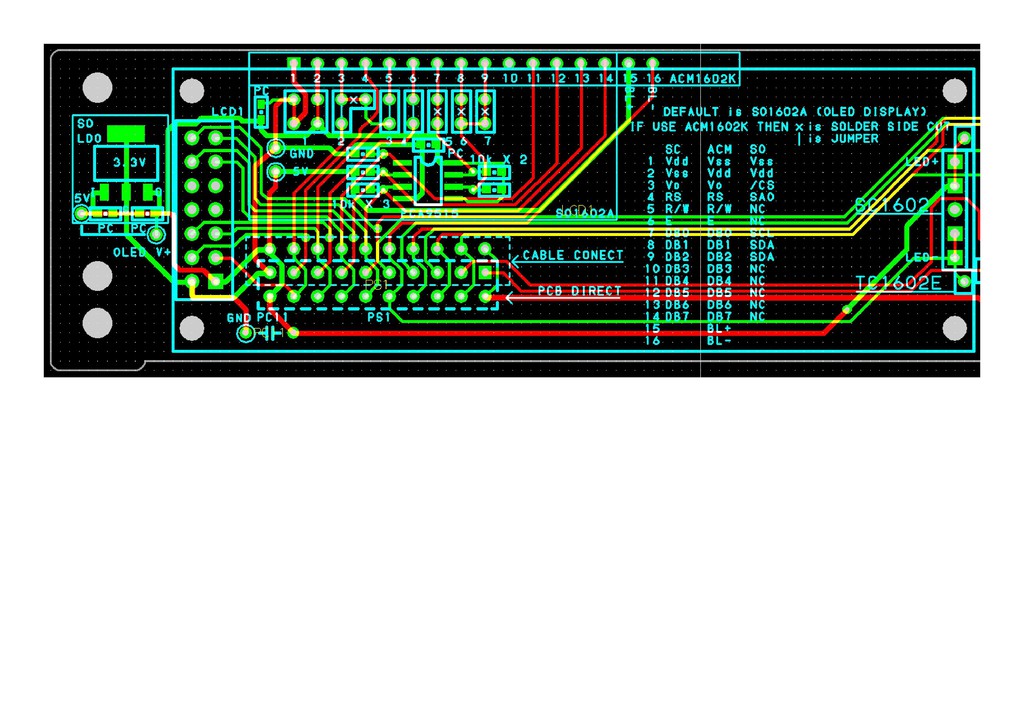

有機ＥＬキャラクタディスプレイモジュールＬＤＯ（３．３Ｖ）Ｉ２ＣのバスリピーターのＰＣＡ９５１５ＡＤ、 http://akizukidenshi.com/catalog/g/gI-10882/１６０８サイズの、１０ｋΩのチップ抵抗が５個と、１０４Ｚのセラコンが４個、ＳＯ１６０２Ａの好きな色をお選びください。http://akizukidenshi.com/catalog/g/gP-08277/

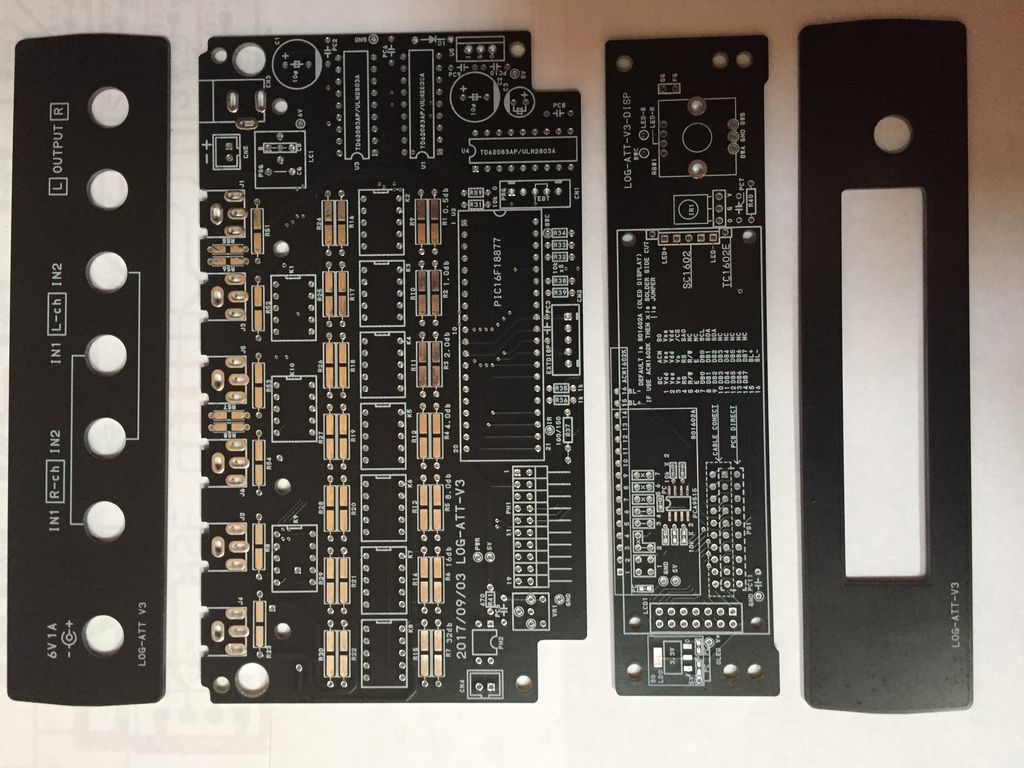

基板、到着！

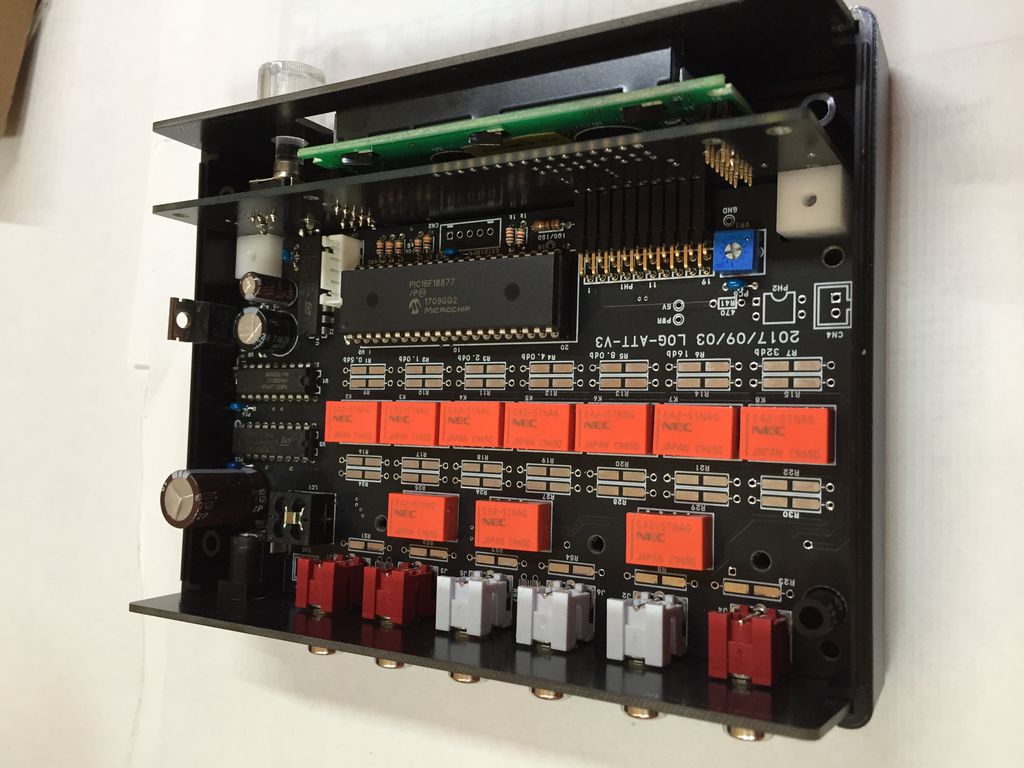

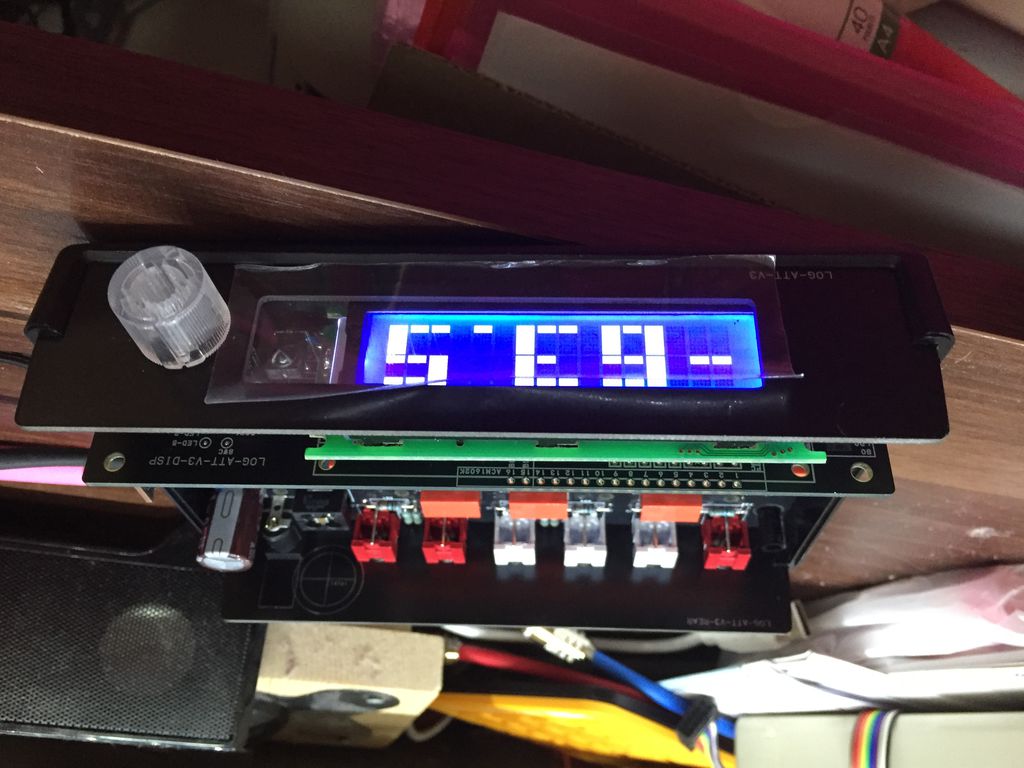

とりあえず、部品を載せてみました。液晶前の、透明下敷きが、予定よりちょっとだけ、０３ｍｍ厚いかな・・・組み方で、対応できそうな感じです。
早い！！赤色の基板ではなく、デザイン重視ですね。金メッキ仕様になっていたりして、苦労した跡が見えます。音出しが楽しみです。
ＲＣＡのＬ－Ｒの配置は、変則的ですが、内部の部品と、パターンの引き回しの結果です。
カッコいいですね！現物を見たいのです久しぶりに三土会に行ってみようかな～
関澤さんの選んだやつでも、下記の奴でも大丈夫です。http://www.aitendo.com/product/11180
リモコンのボタンでは、最低４個は必要です。 音量アップ 音量ダウン ミュート （出音⇔消音） 入力切替 （１と２を交互）
タカチのプラケースではなく。自前でケースに入れたい方には、２０ピンのフラットケーブルでの接続もできます。
液晶表示させてから、バックライトの調光機能が、採用したマイコンには無かった。急遽、マイコン変更します。４０ピンで一番安い、ＰＩＣ１８Ｆ４５Ｋ２０ ＠１８０円は５Ｖに非対応で、採用で着ませんでした。次に、使えそうで高いのは、ＰＩＣ１６Ｆ１９３９ ＠２２０円です。プログラム空間が、半分の１６ｋワードですが、なんとか入るでしょう。
ＣＰＵを変えて、基本動作は確認出来ました。基板のパターンでミスがあり、パターンカットが２ヶ所にジャンパー線１本ＯＵＴ端子のＬ－Ｒの表記が逆でした。配布品には、シールを貼って、対応させていただきます。これから、若干の機能を追加予定です。また、ソフトに問題が無いかも、検証していきます。
動作検証、お疲れ様です。out端子は逆の方が使い勝手はいいですね。力仕事なら手伝えるのですがね・・・
私だったら黒に白文字のテプラを貼りますね。意外と違和感なく使えます。

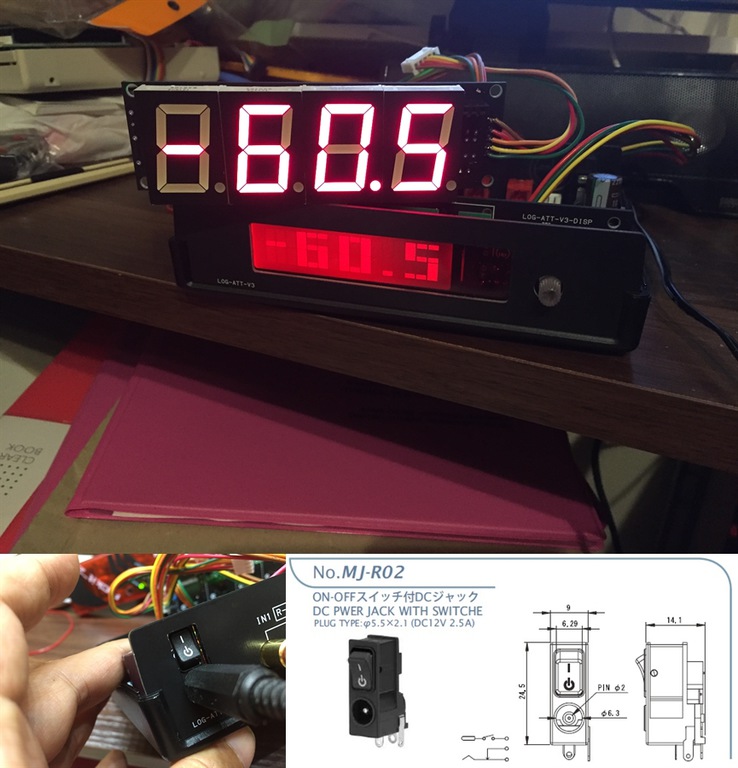

赤い液晶でも動きました。外部拡張の、ＴＭ１６３７は動作確認ＤＣジャックのＳＷつきは、スイッチの位置がタコでした。内部に電池を内蔵して、スイッチも使うとなれば、配線をチョイ加工すれば、ＤＣジャックを指さなければ、内部の電池、指せば外部電源で、スイッチ機能使えます。

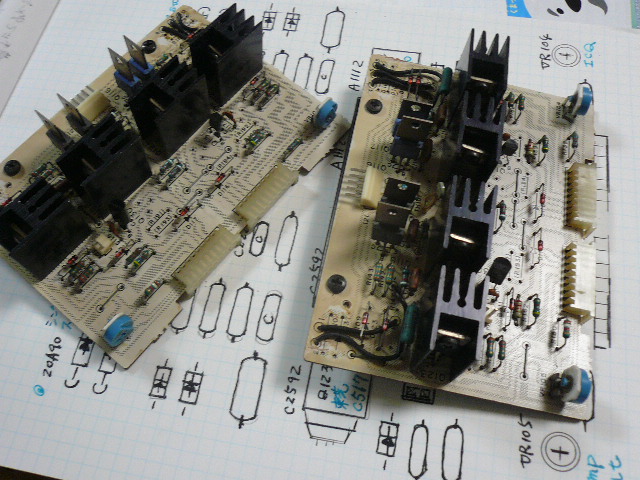

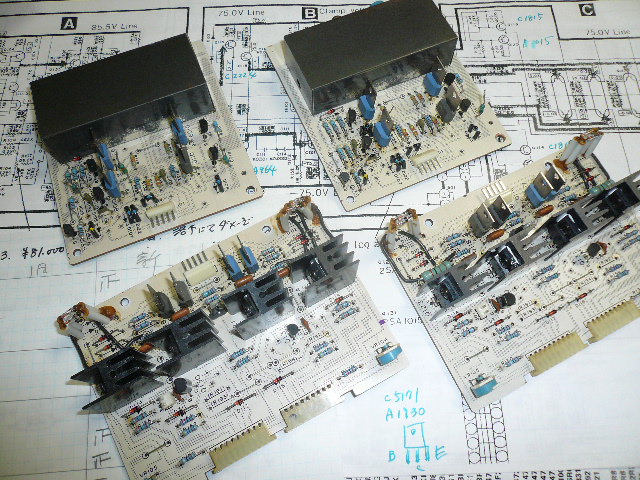

1979年発売のTechnos“ＳＥ-Ａ３”パワーアンプの自分用二台目の修理中です。 初段回路基板＋ドライブ回路基板の洗浄とカーボン抵抗を交換。フューズ抵抗が各所に隠れている…泣かされています！
前回の製作品は、マルチを前提にした、高機能対応でしたが普通の人？が使うには、敷居が高いので、簡易版を検討してます。・アンバランス入力２系統切り替え・アンバランス入力は、アースも切り替える・リレーは秋月で現在入手可能なＮＥＣ製８０円のラッチングリレー・当然の、赤外線リモコン・誰でも作れるように、全てＤＩＰ部品・部品は、特殊なものは使わない。秋月で入手可能・ケースは、タカチのＰＷ１５－４－１１で、前後パネルも基板で製作（ほぼ、穴あけは不要）・外部表示器も、付けれる・ＡＴＴ抵抗は、お好きな形状可能な基板のパターン抵抗とリレーの組み合わせによる、音質を劣化させない、パッシブプリ三土会での製作会、基板配布も検討して、極力安くて、簡単に製作できるように、工夫する
Adobe PDF 書類 ： img20170825094328.pdf -(60 KB)
いいですね。是非、製作会をやりましょう。アースも切り替える場合は、アンプ間の電位差によってショックノイズが出ることがあるので、互いのアース間を抵抗で接続するようにしたほうがいいと思います。リレーK1、K10の2-3、4-3、7-8、9-8間に10～20kΩくらいの抵抗を入れるパターンを準備したいですね。
製作会 イイですね♪10月中旬辺りに１泊で丸一日半田ごて握りながら皆で作るのも イイんじゃないでしょうか
7-8、9-8間ですね。失礼しました。

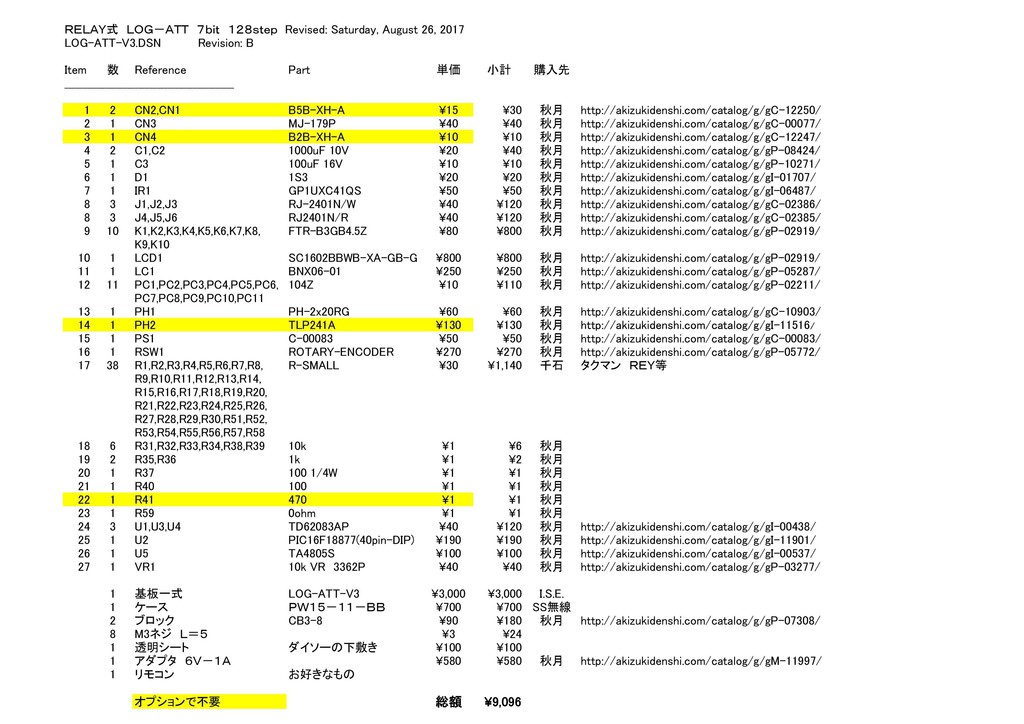

ざくっと、見積もってみました。黄色い枠は不要ですので、タクマンの音響抵抗＠３０円でも総額は、９０００円ですね。
回路図 Rev:B(8/25)・リレーのCOMの接続先が見つけられませんでした． 教えてください．回路図 Rev:B(8/26)で追記され 解決です．右チャン アースを ATT？・J5,J6 それぞれの 1,2 Pinが逆の様に思いますが・・・・蝦名さん希望の アース抵抗 下段(RCH)側は 3-2 3-4 間が正解ではないでしょうか？
岩井さん、岩野さんの回路図でOKですよ。しかし、形にするのが早いですね。ここまでくると、希望者を募って基板の枚数を固める段階ですね。
ご指摘、ありがとうございます。間違ってます！修正します
間違い部分を修正

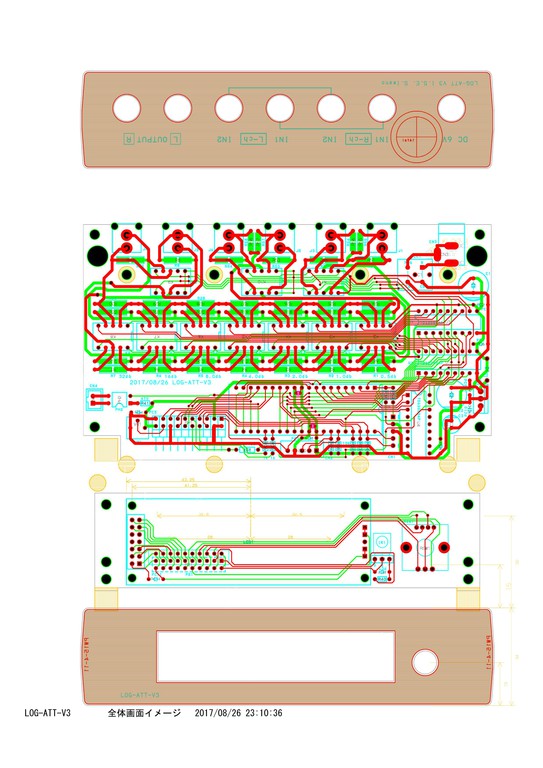

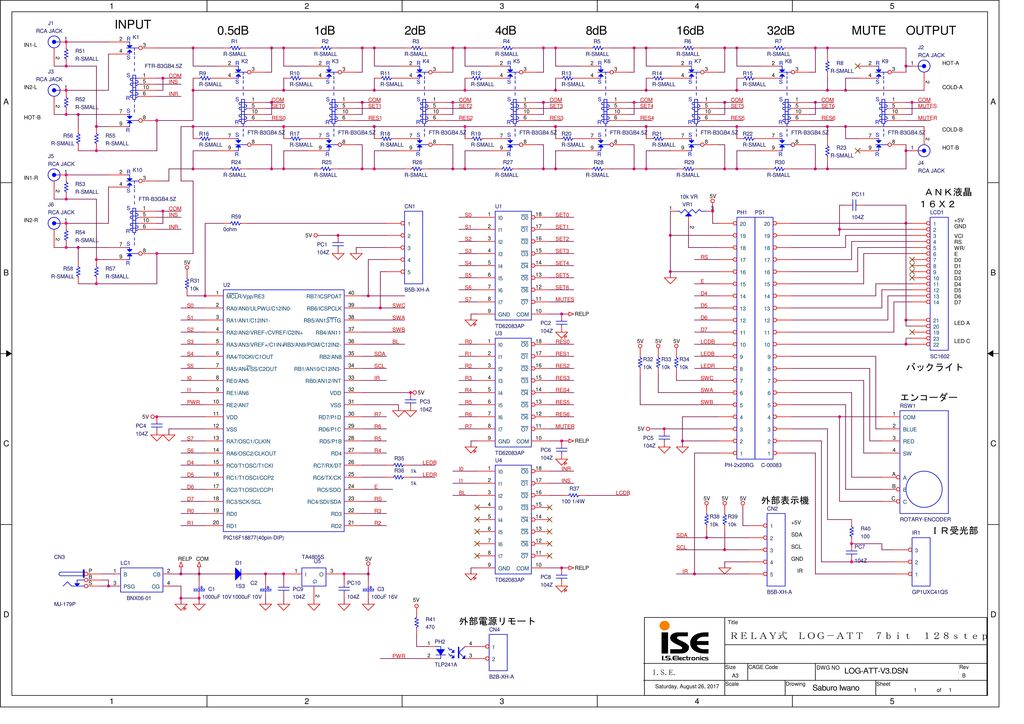

いわいさんの、ご指摘で、間違い発覚！回路図を修正しました。
観やすいようにＰＤＦ版です。
Adobe PDF 書類 ： img20170826232948.pdf -(68 KB)
拡大して確認すると、確かに右チャンネルの信号、グランドが逆ですね。
２０台分の製造ならば、基板４枚セットで、１組は３０００円以下になります。集まるか・・・
現在 ミュート時 出力ショートですが抵抗終端に "こだわる" 人が居たりすると・・・パターンを見るとRは何とかなりそうですが，Lは無理そうですね．まっ これで行きますか．基板の仕込み数 面付け５枚 ５の倍数で発注として(←推測)３０～４０枚 程手配してもよいのでは？希望を取れば確実ですが．
ＭＵＴＥ時に、抵抗に切り替えられるような回路にしました。緑と水色のＸ印をカットし、水色部に抵抗を入れます。基板は、パターンカットと、裏面に抵抗が必要です。
Adobe PDF 書類 ： img20170827161529.pdf -(63 KB)
リレーの実装後でも、改造できるようにアートワークを修正半田面のパターンに、レジスト抜きでIIをマーキングで入れましたので、それを目印にパターンカットを４箇所行ってください。あと、抵抗を実装しやすいように、角ランドのスルーホールも追加してあります。
Adobe PDF 書類 ： img20170827161904.pdf -(141 KB)
対応 ありがとうございます．希望者には 改造可能になりましたね．これで リレーが "秋月" から無くなります？ かな．大量購入で もっと安くならないかな～．お疲れ様でした．
このリレーは現時刻で２３,７３７個の在庫がある模様です。http://akizukidenshi.com/catalog/g/gP-12139/前回のリレーは、あるときにスッとなくなりました。今回は、基板1枚に１０個ですので、50枚分でも、５００個です。そうそうには、なくならないでしょう！５０枚分で、５００個買い占めておきますか？
・内部電源（アルカリ単三４本）でも動かせるように、電源端子追加・ＲＣＡジャックを、２Ｐタイプ、３Ｐタイプに対応 秋月製＠４０円 アイテンド＠５０円（Ｊ－ＲＣＡ３ＰＧ）金色鍍金？ マルツ＠３４円（格安・・・？） マルツの、高級そうな金色鍍金も使えないかと検討しましたが、奥行きが長いので、基板に入りませんでした。 金メッキにこだわるなら、アイテンドーのになるのですが、 現物を見てみると、シールド側は金色ですが、センターピンは、金色が確認できません液晶も、秋月製のＬＣＤだけでなく、秋月のＯＬＥＤ、ＡＭＡＺＯＮで格安のＬＣＤ（＠２１０）もつながるように設計をしてますが、ケースの内高は３４ｍｍで、標準以外の表示器は両方とも、基板の高さが、３６ｍｍですので、２ｍｍほど高いのですが、頑張って削れば入るかも？ＯＬＥＤは、３．３Ｖ動作ですので、３．３ＶのＬＤＯと、Ｉ２Ｃのレベルコンバータも追加です。
Adobe PDF 書類 ： img20170830095750.pdf -(159 KB)
1979年発売のTechnos“ＳＥ-Ａ３”パワーアンプの入手一台目を修理中です。 パワーTrの交換を終えドライバー段のTrを交換、ここまで計24個のTrの交換を終えました。音が出るのはいつの事やら・・・！？

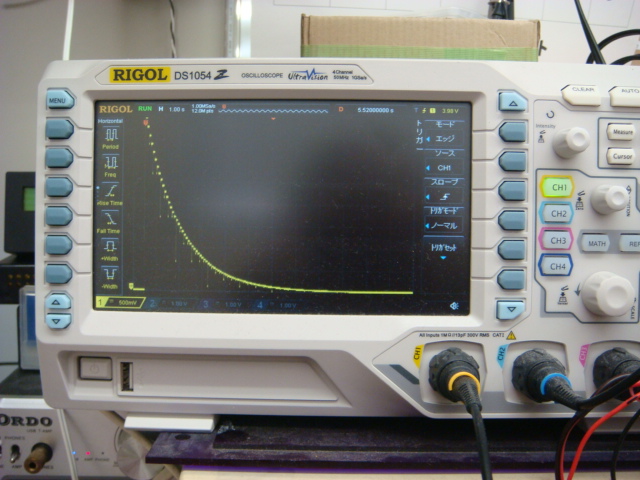

１２８ステップのＡＴＴ動作を簡易的に目視で確認する手段を設けました。入力に４Ｖ程度の直流を印可し、出力をオシロで見ます。５０ｍＳ間隔で、－０ｄｂから－６３．５ｄｂまで自動で動作させると、添付の写真の様に見れます。半田不良や、部品ミス等の大ボケはこれで発見できます。
おお！これはインパルス応答のlinear time invariant特性か？てなわけないないですね。最近、ディジタル処理の本を読んでいたので。
当方の、ＡＴＴ制御での、音量変化をさせるときに一旦、ＡＴＴ量を増やす方向（音量が下がる方向）にして、ターゲット音量へ移行してるのが、眼で見てもわかりますね。これを、逆にやると、音量の「切り替え時にプチプチ音が聞こえます。
