画像タイトル：img20180331175828.jpg -(51 KB)

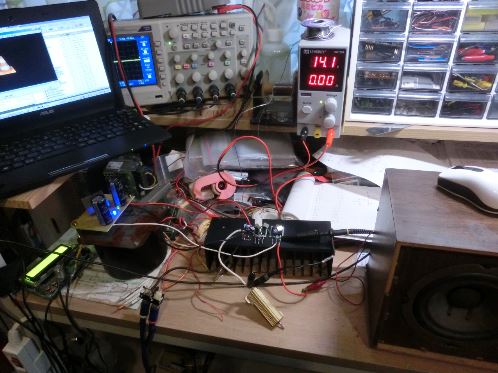

200回記念アンプ 肥後＠中野 2018/03/31,17:58 No.4026 返信 (t)
原理試作鳴りました＼(^o^)／
>> 画像タイトル：img20180406121034.jpg -(74 KB)

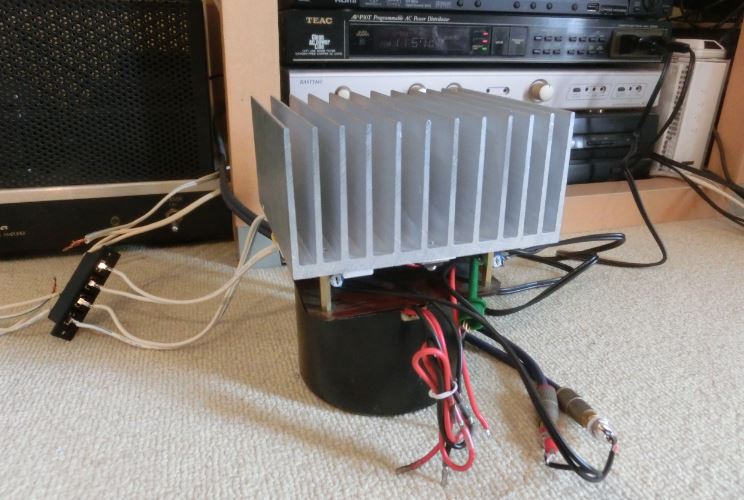

ラピュタ 肥後＠中野 2018/04/06,12:10 No.4028
かたちになってきました。
A級シングルDC無帰還電流アンプ。
名前は「ラピュタ」です。

>> 無題 肥後＠中野 2018/04/07,16:26 No.4029
オフセットが1時間で2Vもドリフトするのでやむを得ずDCサーボを追加しました。
オリジナルのシングルアンプははじめてですが、魅力のある分野ですね。
>> 画像タイトル：img20180407185956.jpg -(49 KB)

無題 肥後＠中野 2018/04/07,18:59 No.4030

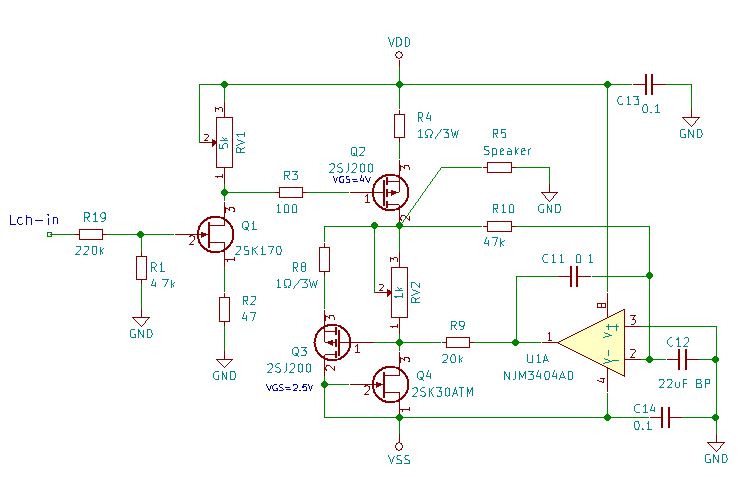

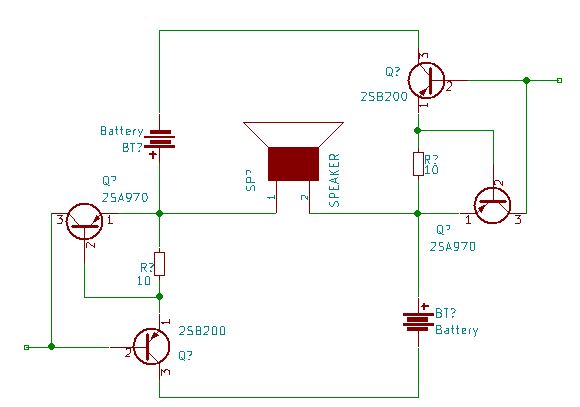

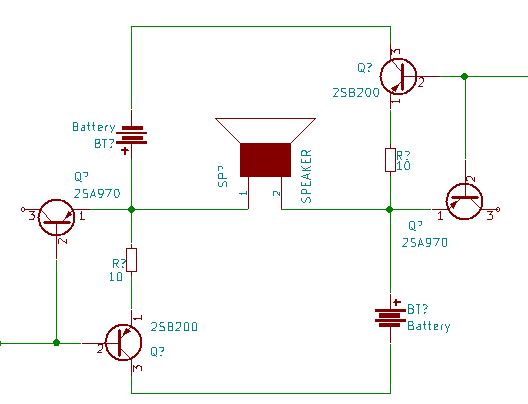

回路はこれでおおむね決まりです。
発熱がすごいです。音は予想していたよりはるかに良いです。

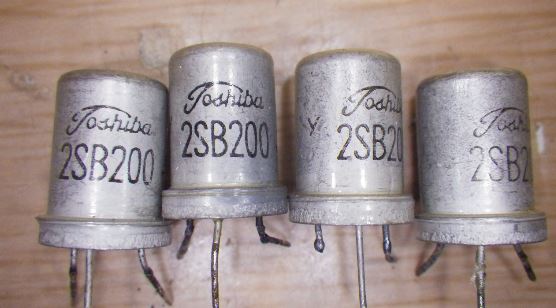

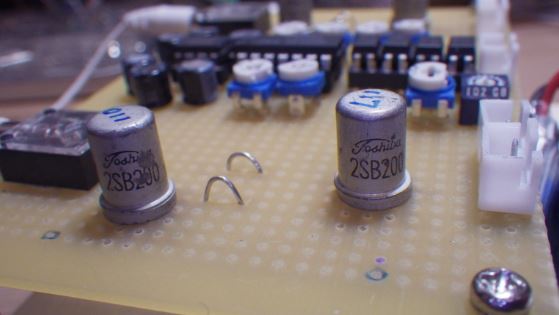

A級シングルDC無帰還電流アンプDCサーボ付。

>> 無題 大平＠所沢 2018/04/09,16:23 No.4031
A級シングルアンプですね。P/Nの極性とNFB有無が違いますが以前に私も以前作りました。音良いですよね。ところで出力は何W出ます？
>> 無題 肥後＠中野 2018/04/09,18:33 No.4032
大平さん
電源が15Vほどで、8Ω負荷で片側が5V程度でクリップしてしまうので3Wは出ていないです。効率わるいですね。

画像タイトル：img20180328225822.jpg -(Diet 526 KB→200 KB)

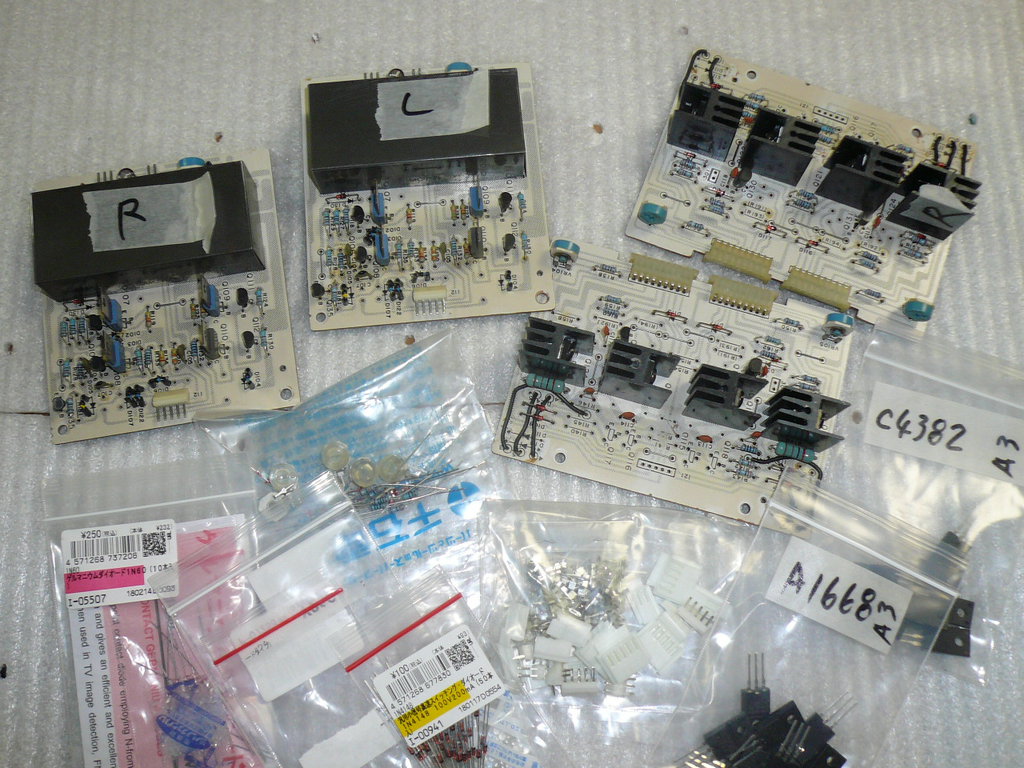

ドライブ回路 発煙 Yasue 2018/03/28,22:58 No.4025 返信 (t)
　発煙したドライブ回路基板の見直しを開始しました。
蝦名さんに先日の三土会にて代替えのＴｒを含めアドバイスを頂き、Ｔｒ・ダイオード・抵抗の交換を進めています。
焦らず進めたいと思います。

LOG-ATT-v3の基板 岩野＠中野 2018/02/13,15:45 No.4019 返信 (t)
基板の在庫はまだ２０セット位はあります。
部品の在庫セットは数セットだけですが、面倒ですので基板のみであれば、配布は可能です。
もっと作りたい方は、御連絡ください。

画像タイトル：img20180120033055.jpg -(Diet 446 KB→181 KB)

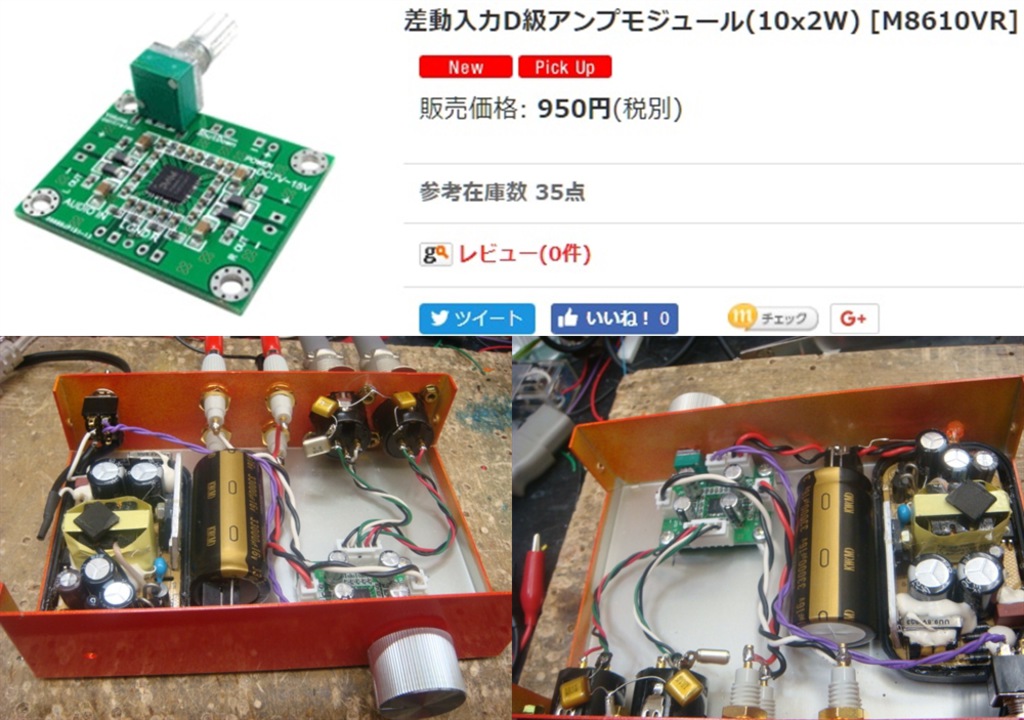

PAM8610 デジタルアンプ 岩野＠中野 2018/01/20,03:30 No.4016 返信 (t)
デジタルアンプのバランス入力タイプです。
ＰＡＭ８６１０は、外部からの電圧で、ゲインがコントロールできるので、音量調整は音声信号を２連のボリュームを通さずにできます。
アイテンドーで、電圧でゲインを可変するタイプの基板が売ってます。
電源は、その辺に落ちていた１５Ｖ１．５ＡのＡＣアダプターを、殻割して内蔵し、フィルター経由で１６Ｖ３３０００ｕＦへ送りこみそこから電源を供給してます。
アンプ基板には、ＩＣの直近に１００ｕＦのバイパスコンデンサを追加してます。
出力は、８Ω負荷で１０Ｗ、４Ωで１５Ｗです。
ゲインはボリューム最大で、２６ｄｂと、私的には大きめです。

画像タイトル：img20180113053533.jpg -(125 KB)

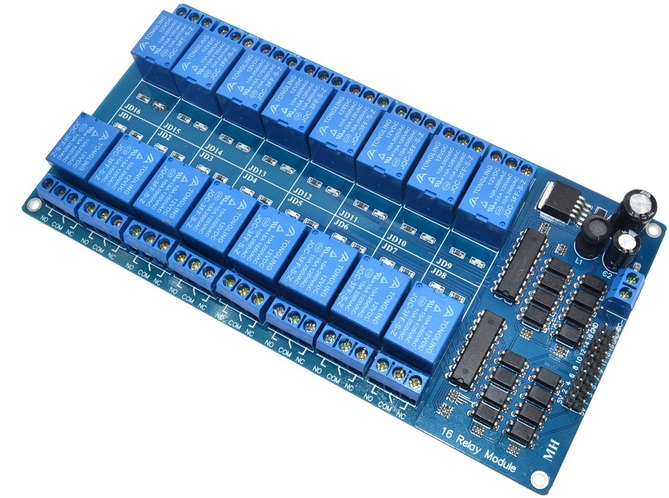

LOG-ATT-v3の拡張機能 岩野＠中野 2018/01/13,05:35 No.4014 返信 (t)
拡張機能の構想
１．拡張表示器
　　これは、Ｖ１、Ｖ２で採用してるから、拡張は簡単かも？
２．ＳＰ切り替え機
　　１６個のリレーが載った基板を、Ｉ２Ｃで接続する
　　アンプと、スピーカの間にいれてやる箱
　　１系統のアンプ入力、４系統のスピーカ出力が可能なバージョン
　　アンプの出力は、ＢＴＬ対応で、＋−、切り替えます。
　　接続されていない、ＳＰは低抵抗で、＋とーをつなぎ、ダンプさせます。
　　近々に、リレー基板が届くので、Ｉ２Ｃインターフェース部と、ソフトを作成すル予定。
また、
　　２系統のアンプ入力、２系統のスピーカ出力が可能なバージョン
　　まぁ、１６個のリレーが載っているので、他の組み合わせも可能かと思います。

ＲＣＡ入力拡張ＢＯＸ
現行のＶ３は、入力が２系統ですが、これの拡張も考えてます。
Ｖ３の入力チャンネル２側の前に接続して、５系統切り替える。
Ｖ３の入力チャンネルは、音質劣化を防ぐため、既存のままとする。
拡張された、入力チャンネル２側は、本ＢＯＸを通るので、リレーは２回通ることになります。
ケースをＶ３と同じにするので、５系統入力できるバージョンかな？
>> ソフトをよくみたら 岩野＠中野 2018/01/13,06:04 No.4015
拡張表示器は、既に対応済みでした（爆）
ソフトが、現状で４４００行あり、プログラムメモリー空間も８９％になってます。
すこし、圧縮してやらないと、追加機能は難しいかなぁ・・・
がんばんべ！

>> 画像タイトル：img20180213155728.jpg -(Diet 1562 KB→126 KB)

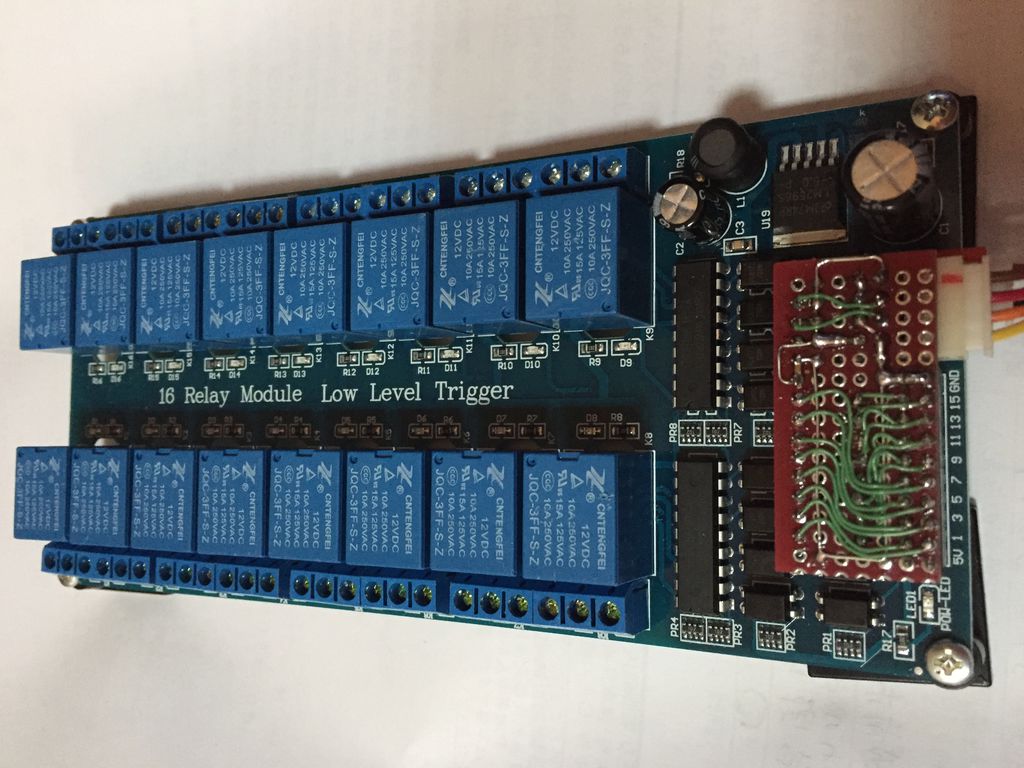

基板は届いていたので 岩野＠中野 2018/02/13,15:57 No.4020
Ｉ２Ｃ経由で、制御する部分をユニバーサルで製作してます。
ＬＯＧＡＴＴ−Ｖ３に接続して、１６接点まで制御可能にします。
スピーカー切り替え器とか、他の機器の電源制御とか・・・
リモコンのボタンでカチャカチャできるように、ソフト側のシステム仕様の検討中です。


>> 画像タイトル：img20180302194457.jpg -(Diet 698 KB→168 KB)

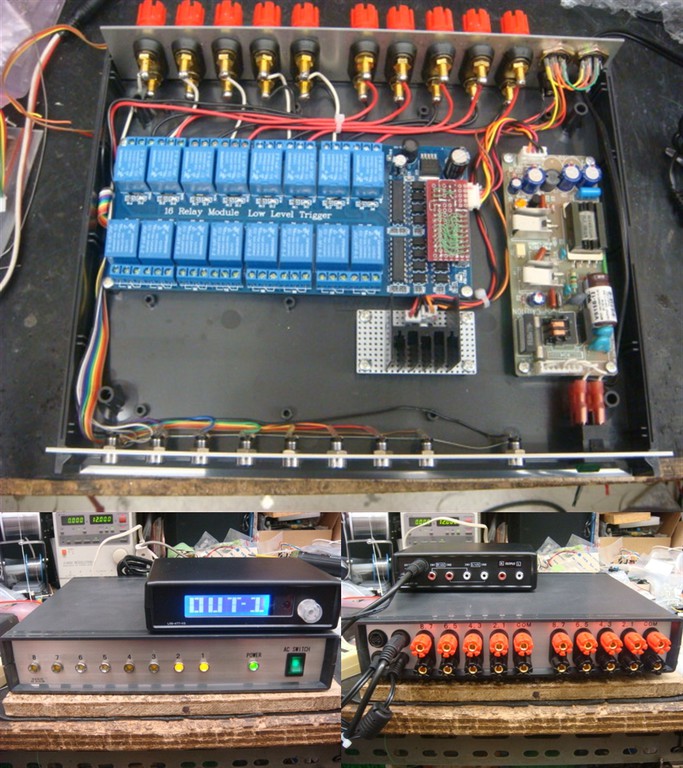

完成！ 岩野＠中野 2018/03/02,19:44 No.4023
手頃なケースに入れました。
コントローラーはＬＯＧ−ＡＴＴ−Ｖ３
赤外線のリモコンでコントロール
ＳＰラインのホットもコールドも切り替えますので、ステレオスピーカですと４系統です。
パワーアンプのセレクターとするならば、４台のアンプ切り替えになります。
又、設定を換えれば、スピーカの２台並列とか、３台並列とか・・・４台の並列とかも可能です。
ついでに、コントローラーへ６Ｖの電源出力も入れておきました。

>> 祝完成！ 内田＠群馬 2018/03/03,19:00 No.4024
いいですね〜視聴会などで大活躍しそうですね！
私の切り替え機はリレーを集めただけで止まってますｗ

画像タイトル：img20171226235050.jpg -(Diet 472 KB→157 KB)

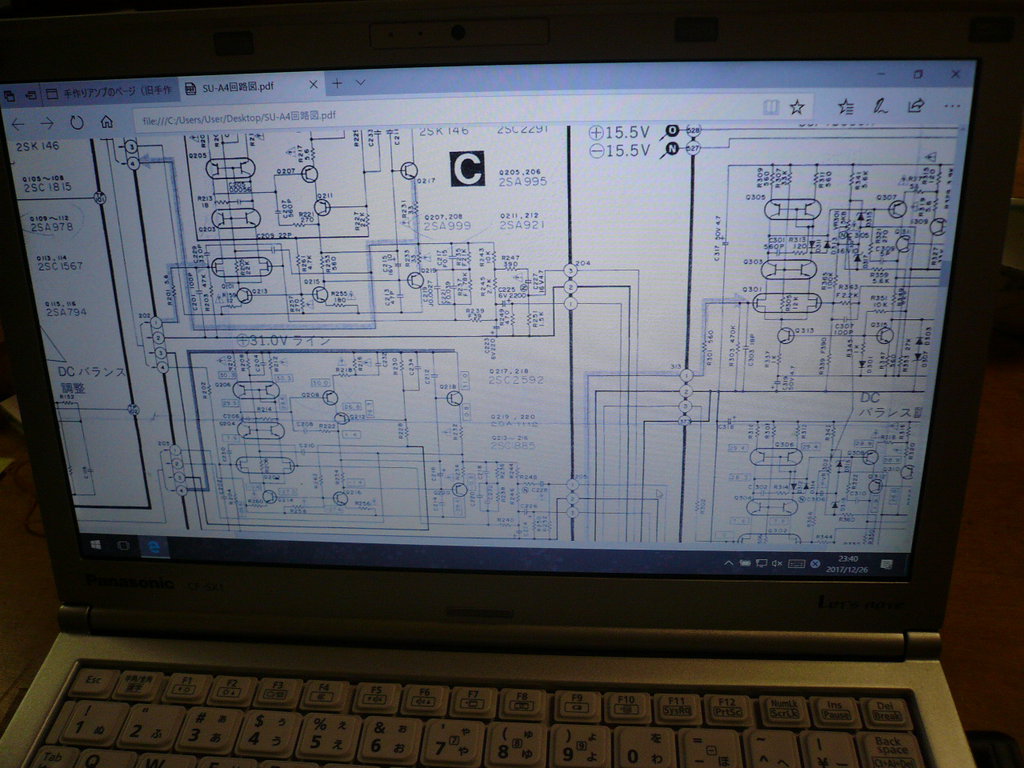

ありがとうございます。 Yasue 2017/12/26,23:50 No.4012 返信 (t)
　小高さん“Ａ４”の回路図ありがとうございました。
先日の三土会のプリント基板分のアンプ（もう一台のＡ４）に活用させていただきます。

　＊Ｄトップに貼り付けました、至急削除をお願いいたします。
ありがとうございました


画像タイトル：img20171112110916.jpg -(139 KB)

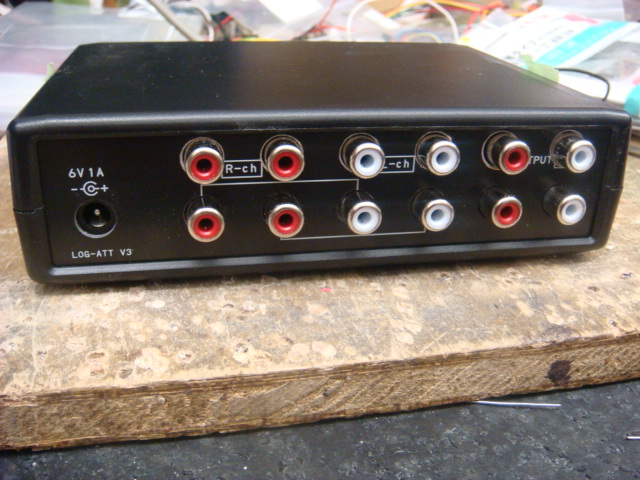

LOG-ATT-V3 ２階建て 岩野＠中野 2017/11/12,11:09 No.3992 返信 (t)
ＡＴＴを２系統する為に、基板を２枚重ねました、
１階から２階へは、９ピンのコネクタ２本で接続だけです。
これで、２ｗａｙや、バランスにも対応できます。

>> 画像タイトル：img20171112111350.jpg -(Diet 626 KB→201 KB)

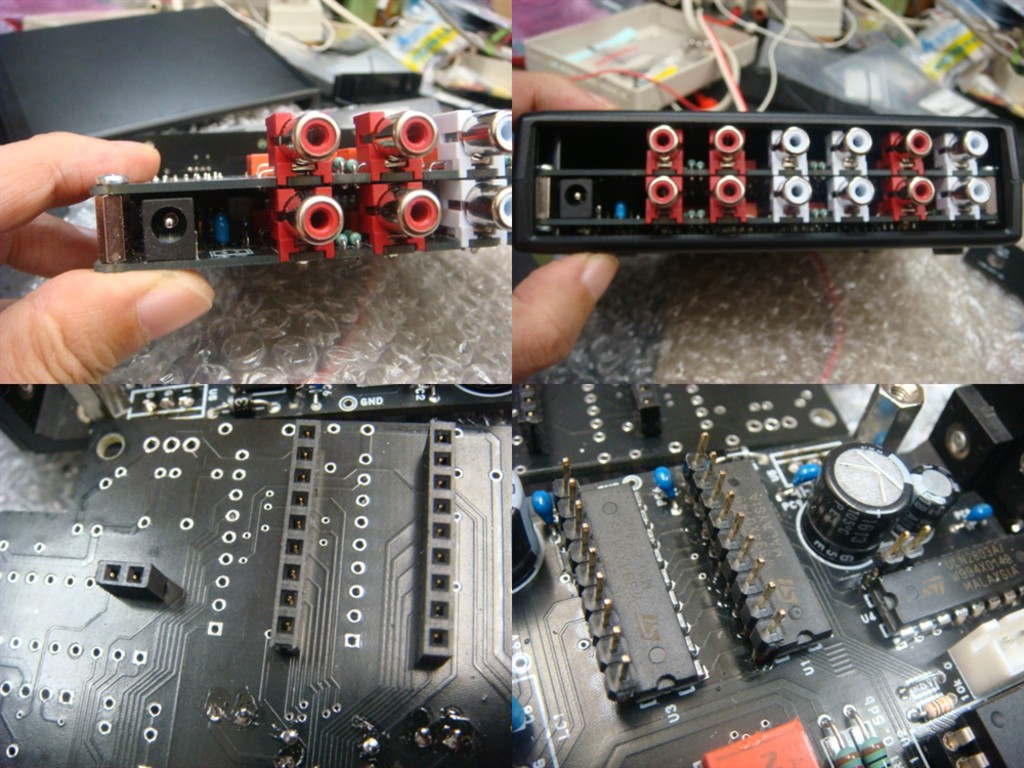

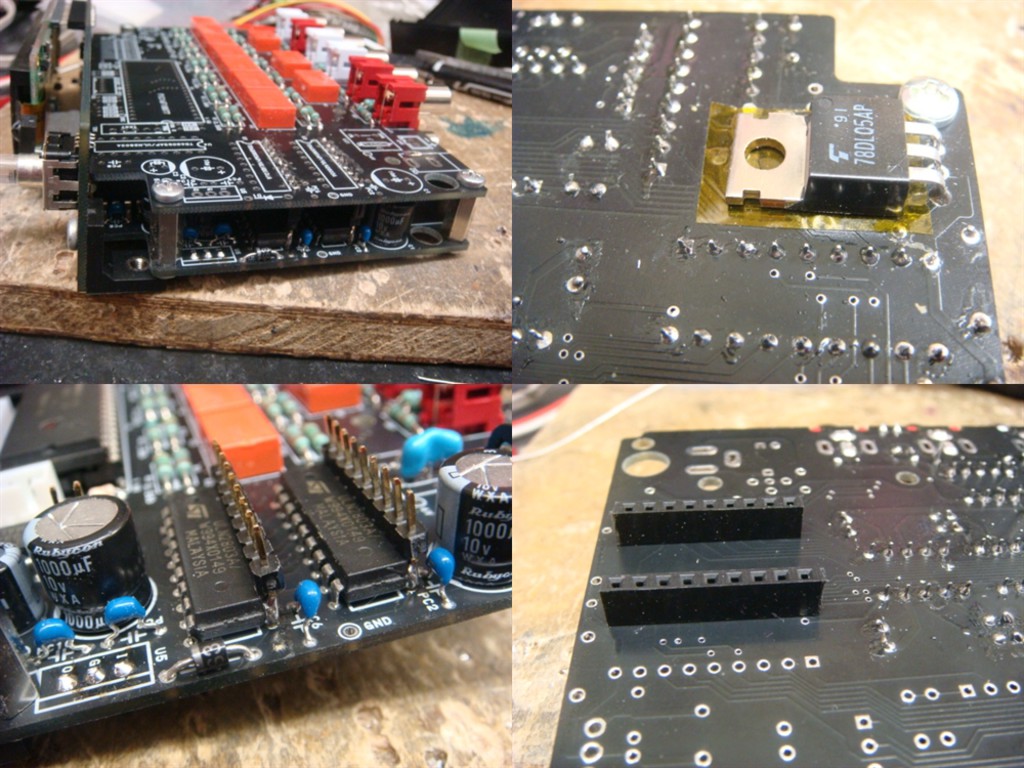

改造箇所 岩野＠中野 2017/11/12,11:13 No.3993
電源ＩＣは、基板の裏側へ付けます、クリアランスがほとんどないので、裏に出っ張るピンはギリギリでカットし、耐熱の絶縁テープを貼りました。
コンデンサも、背の低いものに交換します。
１階と２階の隙間は、１２ｍｍのスペーサーです。
コネクタは、９ピンで２か所と、２ピンで、１か所です。
２階の基板は、音響用の抵抗と、ＲＣＡジャック、リレーのみです。

>> 詰め込みましたね 蝦名＠西東京 2017/11/12,20:15 No.3994
無理やり感はありますが、納まるんですね。すごい！。

>> 画像タイトル：img20171114201640.jpg -(Diet 621 KB→201 KB)

クリアランス 岩野＠中野 2017/11/14,20:16 No.3998
こんな感じで、まぁギリギリです。ＲＣＡジャックの足は、短めにカットしてます。
上下の接続は、９ピンが２個と、２ピンが１個だけです。

>> そうですよね。 抜作 三太郎こと前田@厚木です。 2017/11/14,21:50 No.3999
　Trアレイのところを繋いでやれば良いんですけれど、足にコネクタをハンダ付けするのに何となく躊躇しますが。でも2階建てで入るとは思わなかった。
　電源ICの部分の部分ですが、2階のPt板を削って吹き抜けにする、っちゅうのは野蛮でしょうか。配線が切れちゃう？
>> 上の基板を切りかくと 岩野＠中野 2017/11/15,03:26 No.4000
Ｕ５の部分を切り欠くと、Ｕ４のＧＮＤピンが浮きます。
ですので、Ｃ２のー側か、もしくはＵ４の９番ピンを、Ｕ１の９番ピンとジャンパーすれば良いかと思います。
>> 別な手法で 岩野＠中野 2017/11/15,14:23 No.4001
電源を５Ｖ入力にしてしまうという手法もありかと思います。
マイコンは、５Ｖを切ってしまっても動きます。
５Ｖを極端に割ると、液晶とかに問題が出ますが、現状の回路では。マイコン側にはダイオードで、片方向にだけ電流を流せるようにして、急峻なリレーのパルス電流で、電源電圧が下がっても、マイコンは動作を維持するようにしております。
ですので、三端子をバイパスさせるようにジャンパーかけて、入力を定電圧の５Ｖを入力すれば、可能ではと考えます。、
>> 探してます！ いわい 2017/11/16,22:53 No.4004
これを 使って外部から いじいじ したいのですが 今時・・・他で見つけたら 結構お高い(\3,000.-程)し ここの通販には出てこないし．
何か 手はありませんでしょうか？

http://blog.digit-parts.com/archives/51665461.html
>> 何ピンですか？ 岩野＠中野 2017/11/17,04:06 No.4005
ＤＩＰ３００ｍｉｌ？　ＤＩＰ６００ｍｉｌ？
それともＳＯＰ？
手持ちも、何種類かは持ってます。
秋月では、６００ｍｉｌの２８ピン、４０ピン

アイＴンドーとかでも少しは売っております。
http://www.aitendo.com/product/7311 SOP8
http://www.aitendo.com/product/7312　SOP16
http://www.aitendo.com/product/14967 DIP300mil8
>> ありがとうございます． いわい 2017/11/17,22:46 No.4006
この基板の U1,3,4に使いたいので 18Pinを３個 考えています．
　(18Pinは 形番表には 表示されていますが 検索でヒットしないですね)

これで リレーを 外から いじいじ しようと企んでいます．

ググッた処 洗濯ばさみで 8Pinの自作は見つけましたが
いまいち・・・(今市,日光の手前 [関東 以外では通じないみたいです])
の様で折れました．
シリアルで入れば 不要なんです けど・・・！
割り込み と 処理速度で難しそうなのでこれを考えました．
>> いわいさん 岩野＠中野 2017/11/17,23:51 No.4007
どうしても、外部から制御させたいのですね。
ＴＴＬレベルのシリアルで信号で、現状ではロータリーエンコーダーのＬＥＤ点灯に使っているポートが、マイコンの内蔵の通信ポートです。
ここを使ってならば可能です。
それでよければ、専用のソフトを作ります。
>> お見事 三上＠東京品川 2017/11/29,16:32 No.4008
是非追加の制作会を.....

画像タイトル：img20171108013135.jpg -(Diet 451 KB→111 KB)

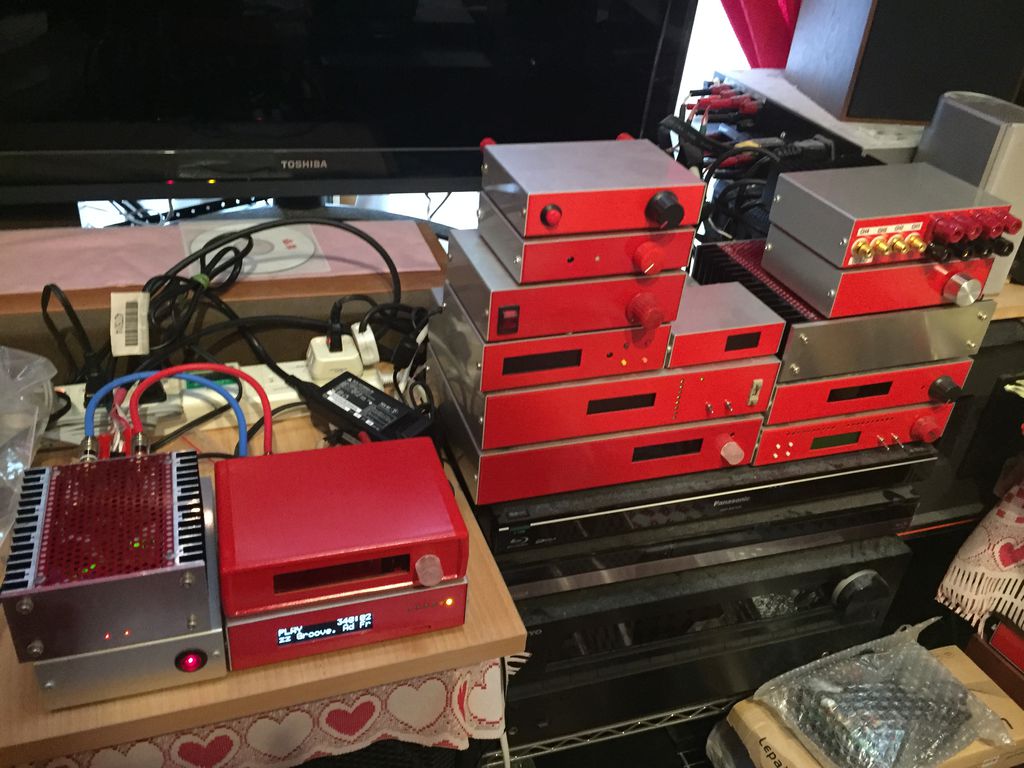

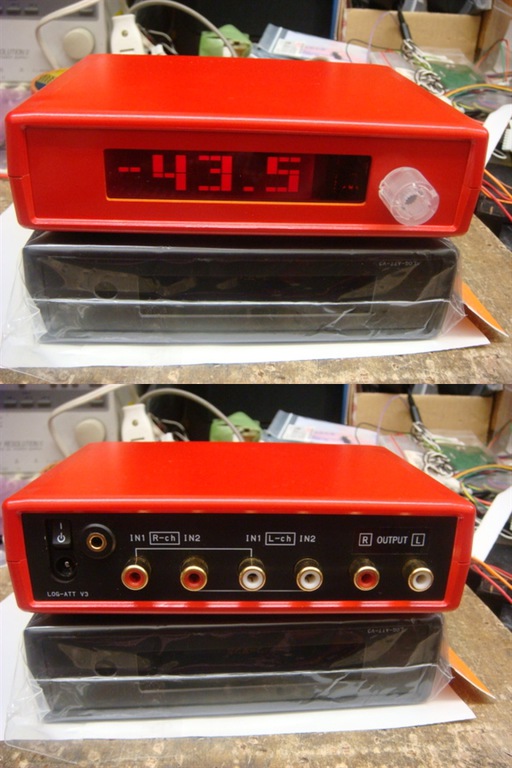

とりあえず、赤に・・・　赤は正義（笑） 岩野＠中野 2017/11/08,01:31 No.3989 返信 (t)
家の、アンプ達は赤なので、試しに塗ってみました。
ちょっと・・・はでかな・・・


思いのほか、ちゃんと塗料が載りました。
>> 画像タイトル：img20171108084329.jpg -(Diet 1479 KB→119 KB)

朱に交われば赤くなる 岩野＠中野 2017/11/08,08:43 No.3990
この山にはいれば、目立たないかと・・・
はて・・・何台、塗ったんだろう。
写真に写っていない機材も、１０台はあるかなぁ・・・

>> まっかっか〜 内田＠群馬 2017/11/08,13:24 No.3991
赤くてコンパクトで高性能な奴らが
増殖していますね〜どんどん増やして
ＡＫＫ４８を結成させると楽しいかもｗ
>> タカチのＹＭシリーズ 岩野＠中野 2017/11/14,08:30 No.3997
赤は無理でしょうねぇ！
せめてシリーズを増やして欲しいですね。
幅が狭めで、高さが５０ｍｍが増えるとうれしいかな。
５０ｍｍあると、トランスが入れやすいです。

画像タイトル：img20171107002249.jpg -(Diet 357 KB→143 KB)

三土会ツインタワービル 岩野＠中野 2017/11/07,00:22 No.3988 返信 (t)
１６階建て、６本柱ビルを、２棟建造中
工期が遅れ遅れですが、
片側の塔だけ建ちました。
あと、もう一棟を建造しないと・・・
何とか、期日までには、入居させます

１Ｆにも４部屋あり、１６部屋を６本建て合計１００部屋
これを２棟建造で、２００部屋です。

>> 画像タイトル：img20171115145507.jpg -(Diet 2700 KB→188 KB)

とりあえず、完成！ 岩野＠中野 2017/11/15,14:55 No.4003
デュアルオペアンプ総数２００個で完成です。
片チャンエルあたり、
電圧増幅１個
電流ブースター９８個
ＤＣサーボ１個
デュアルですので、オペアンプは２００回路あります。
電源はＣＦＢ回路で構成し３０Ｖの片電源出力
アンプ回路は、ＢＴＬ構成ですので、片電源で、抵抗分割で作った仮想ＧＮＤです。
バランスとアンバランスを入力のモード切替スイッチで切り替え可能、
出力電圧は８Ω負荷で、最大電圧は２６Ｖ程度でますので、出力は、４０Ｗ程度でてしまいます。

オペアンプは最大出力電流が５０ｍＡですので、９８パラですので、計算上は４９００ｍＡ駆動できますので、８Ω負荷であれば、ドライブ可能です。
想定外だったのは、デュアルオペアンプ１個が消費電流６ｍＡで、１００個で、６００ｍＡも流れており、１８Ｗも発熱します。
電圧増幅段のＮＦＢで、位相補正を入れないと、微弱ですが１３０ＫＨｚあたりで発振波形を観測できましたので、補正を入れてます。


LOG-ATTT-V3で、簡単にマルチチャンネルにする方法 岩野＠中野 2017/11/05,08:57 No.3986 返信 (t)
基板間の通信でやる方法も考えてますが、通信は１００％ではないとはいえます。
まぁ、プロトコルしだいなのですが・・・
確実に、簡単に？やる方法は、リレーのドライバーの出力をパラにしてしまう方法です。
リレーのドライバーは、５００ｍＡ流せますので、現状のリレーですと、数パラは余裕で駆動できます。

アンバラで、各チャンネルのオフセットとかは出来ませんが、配線だけパラればすみます。
ケーシングが大変ですが、意外とお勧めかも？
まだ、生基板は若干は在庫あります。
