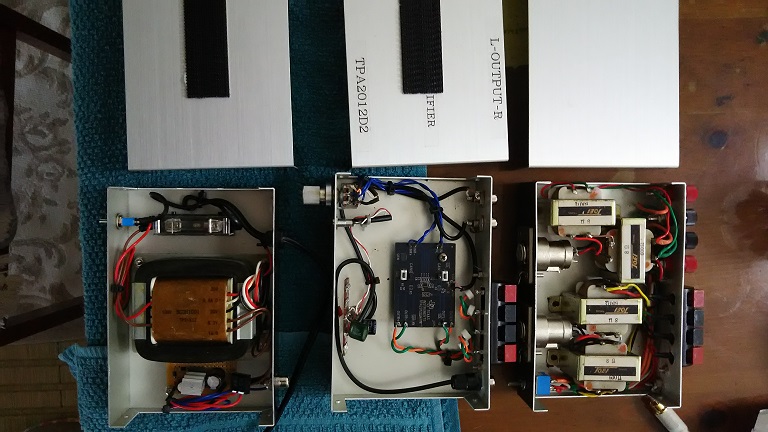

以前作ったラジカセ用チップを使ったアンプの電源をスイッチング電源からシリーズレギュレータに交換し、併せてヘッドホン出力用にインピーダンス変換トランスを用意しました。出力わずか1.2Ｗですが電源を強化したおかげで特に低域の張り出しとしまりが改善されました。ついでにデジタルアンプの出口にフェライトビーズをかませてみましたがこっちは音に変化はありません。ケースはタカチＹＭ150の三段重ねですが、トランスだらけでずっしりです。口径8㎝程度小口径ＳＰなら十分聴けます。

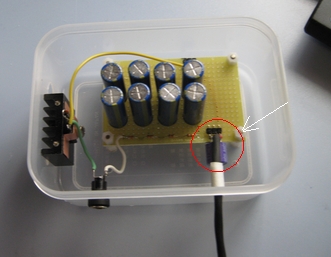

電流制限付きの定電流回路＋1.2Fの電気2重層コン＋47μFのOSコンでまとまりました。丸印で示したのはOSコンで、スパイスのような存在です。これを付ける事で納得いく音になりました。

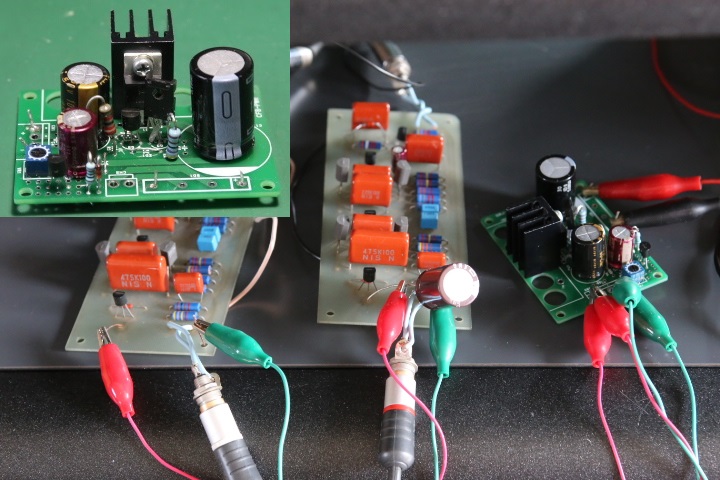

近頃、アナログに戻ってきて再生環境を整備中です。目下はフォノイコライザのノイズを下げるべく、超低雑音ＣＦＢレギュレータを試作し、Ｗ通商のＶＦＥＴ ＳＲＰＰを使ったＣＲ型ＲＩＡＡフォノイコをバラックで鳴らしてみました。このレギュレータの出力電圧は４５Ｖ程度（調整可）、ＡＣノイズはWaveSpectraで見て測定限界の数μＶ以下です。基板は岩野さん製作のＣＦＢ電源ボードをベースにしました。カートリッジはＤＬ１０３でこのフォノイコに直結ですが基板をケースに入れなくとも誘導ハムの大元から離しておけば電源ノイズが聞こえないというのも分かりました。この超低雑音ＣＦＢ電源にご興味があれば以下に詳しく載せましたのでよろしくどうぞ。http://ganbatetz.blogspot.jp/2016/03/sit.html

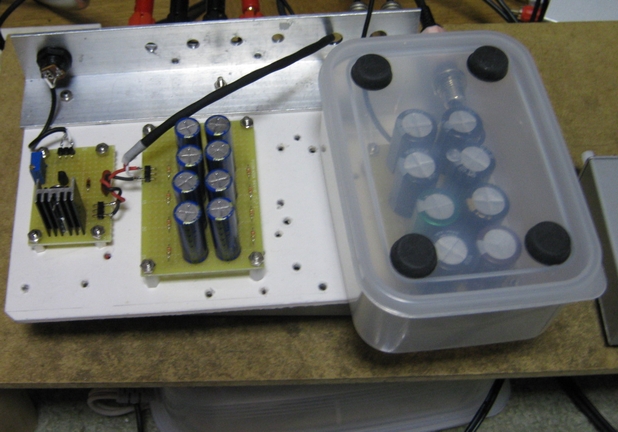

スイッチング電源の可能性を模索するため、電流制限付きのシリーズレギュレーター＋1.2Fの電気2重層コン＋17,600μFの電解を組み合わせた電源を製作しました。現在はヒアリング中。

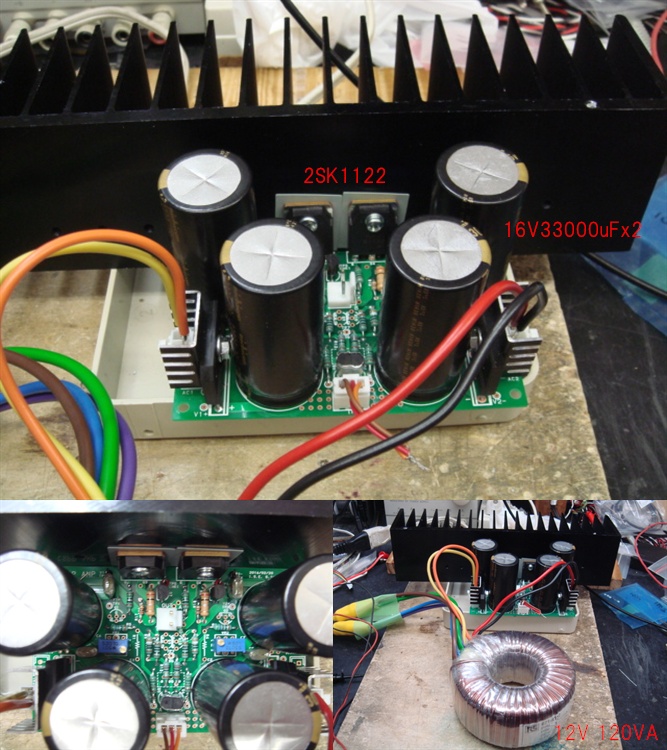

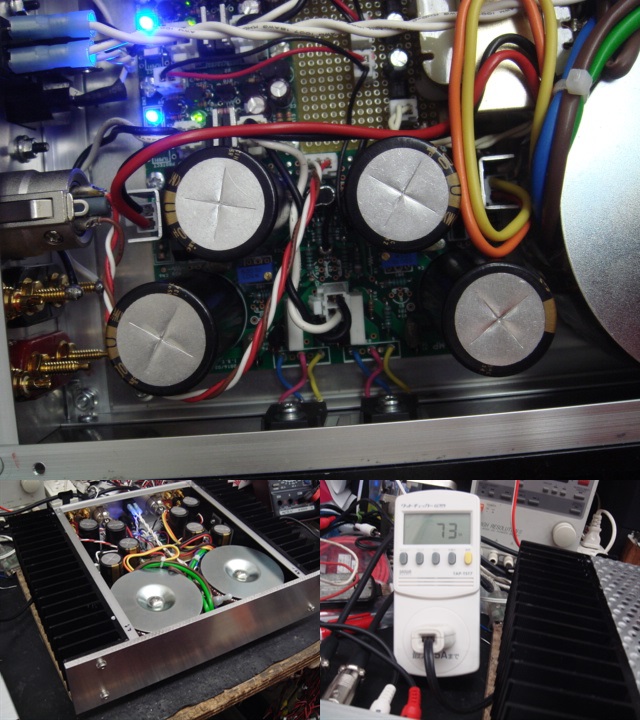

土曜に、秋葉で２ＳＪ７４を入手しましたので、一気に動作実験です。フロントエンドの、２ＳＪ７４ＧＲは、ペアとりして、０．０１ｍＡ程度のばらつき品にしうました。Ｉｄｓｓは５．３ｍＡしか流れないので、抵抗値を変更して、対応させてます。オフセットは、１０ｍＶ以内で安定して推移します。諸特性を計っていたら、歪率が０．１％をやっと切るくらい？出力波形を見ると、スパイクノイズがてんこ盛りです。なんと、測定のＰＣと入力をつなぐと一気に増えます。明日にでも、バッテリー起動のノートＰＣで測定してみます。メルトダウンはしませんが、アイドル電流を８００ｍＡに設定してますが、コールドスタートから、電流が落ち着くのに時間がかかります。これは、要検討事項です。トランスは、手持ちの１２Ｖの２巻きの１２０ＶＡですので、容量は十二分にあります。ＳＢＤダイオードに、３３０００ｕＦを２個並列、整流しっぱなしです。

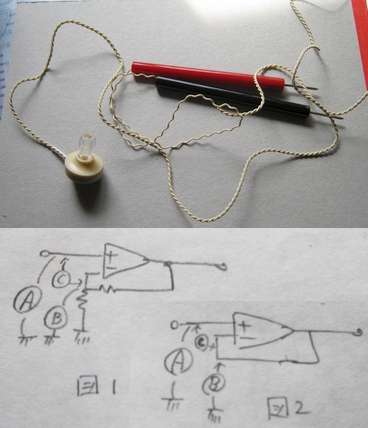

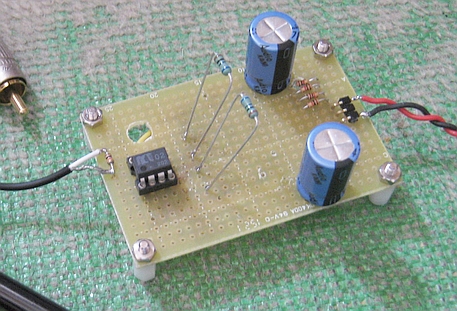

2月の町田OFFで本機を発表し、好評を得て安心しました。実は、町田OFFでも詳しく説明していなかったのですが、本機では新しい治具を使って開発を進めました。音が評価されたのはこの治具のおかげという側面もあると思います。以前から、図1に示すA（入力信号）とB（NFB信号）の音を聞き比べたり、C（AとBの差）を音として聞くにはどうしたらよいのか、と考えていました。そして、図の上に示したクリスタルイヤホンにテスター棒を取り付けた治具を開発しました。クリスタルは圧電素子なので高インピーダンスかつ極性はありません。また、Hifiの必要はなく、差がわかるレベルあれば十分と考えたからです。本アンプでは、治具の結果を受け、部品の選択、アースインピーダンス低減、等を行いました。これから電源開発に着手します。試しに手持ちのオペアンプを測定したところ、図1に示す回路（ゲイン10倍）では全滅でした。図2のユニティゲインでは、MUSES02,MUSES8820,OPA2604以外は全滅という結果になりました。ご参考まで。

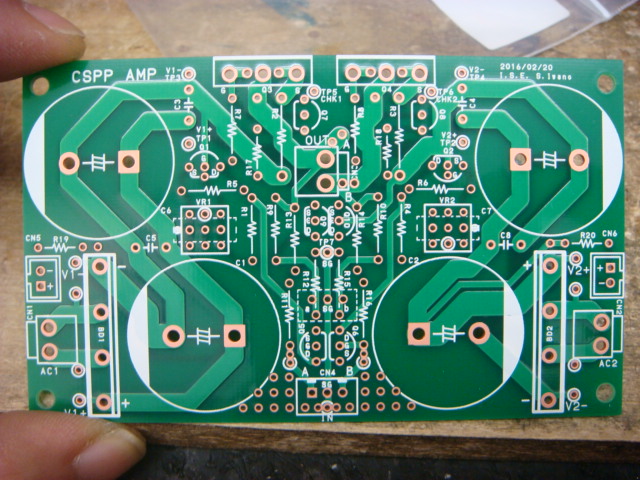

バカスケも、デジタルアンプも製作途中ですが・・・別件で基板を作成するので、隙間を見つけて、ＣＳＰＰアンプの基板を作成しました。バランスの電圧入力か、ＰＣＭ１７９４等の電流出力ＤＡＣに直につながるような回路です。でも・・・ＰＣＭ１７９４のＤＡＣ基板は、まだ持ってません！アンプの入力の２ＳＪ７４も手持ちはＧＲランクで、ＩＤＳＳ不足です。２ＳＪ７５も調べましたが、電流が大目のは１個しかなかった、ＢＬランク品を秋葉で買い求めなくては、出力段のＦＥＴは、熱暴走を抑えられるかは博打ですが。２個３００円の２ＳＫ１１２２で、ソース抵抗を高めにしてチャレンジしましょう。
若松には、２ＳＪ７４－ＢＬのペアは在庫無かったＨＰででてるのに・・・しょうがないのでＧＲで、ＩＤＳＳが多めでも５．５ｍＡ程度のを購入、周りを物色して、２ＳＪ４４の１０ｍＡ強を試しに購入しました。
教えてください。いしだ＠八王子です。アンプ2台をパラったBTLパワーアンプで入力部がバランス入力をアンバランスに変換したものの編み線側をＦＧに落とすとハムが出ますか？
２ヶ月ほど、アンプを作っていなかったら・・・又、妄想がムクムクと夜のＢＧＭ用に、ミニスケだと、ボリューム調整にベットからアンプまで歩いていかないといけない。では、赤外線リモコンで操作できる奴を作ろうと・・・と、なると、一昨年のＣＳ４５２５が候補にあがってきました。低音フェチなので、３Ｄにしよう。デジタルアンプで、電源はアナログ電源で、定電圧電源をおごる。タイマーで切れると便利かなぁまずは、アンプ基板を手持ちの部品で作成始めましたが、不足が多いので、途中から電源部を作成しました。最近はやりの、ＣＦＢ方式のＬＤＯで作成しました。昔に作った、マイコン制御の簡易定電流負荷試験機で静特性をはかると、なんと出力３Ａでも、ドロップ電圧は０．０９Ｖで出力は安定化してます。電源部のダイナミック特性は、正規の負荷試験機で測りますかね。来週は、日本を離れるので、完成は少し先になりそうです。
先日来の無帰還アンプですが、小改造を行いました。改造点は以下のとおり。・サーボセレクトのジャンパーピン2箇所をスイッチ化。→サーボのセレクトは容易になったと思いますが、あまり頻繁に切り替えるところでもないので、効果は微妙。・電源のトランジスタに放熱器取り付け。→小さいので効果は微妙。・DCサーボのツエナーを2Vに交換。→サーボの出力のふらつきが減少したかな？いずれも微妙な結果となりました。やらないよりはマシという感じの小改造でしたが、自己満足度はかなり上昇。
