ＡｌｉＥｘｐｒｅｓｓから、２ＳＫ２９５５と２ＳＪ５５４を各２０個買いました。総額は送料込で、＄２９．４４・・・でも、ゴミでした、速攻でクレーム入れてます。ロット番号はまちまち、リードは折れかかってとれそうだったり、リードのセンターはずれてる、マークも怪しい量産品のはじかれた製品？いや、それ以下ですね。ＵＳＡのアマゾンで買ったものも、ロット番号はバラバラでしたが、ちゃんと使えて、まだましでした。

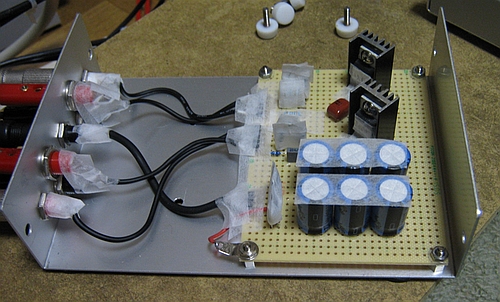

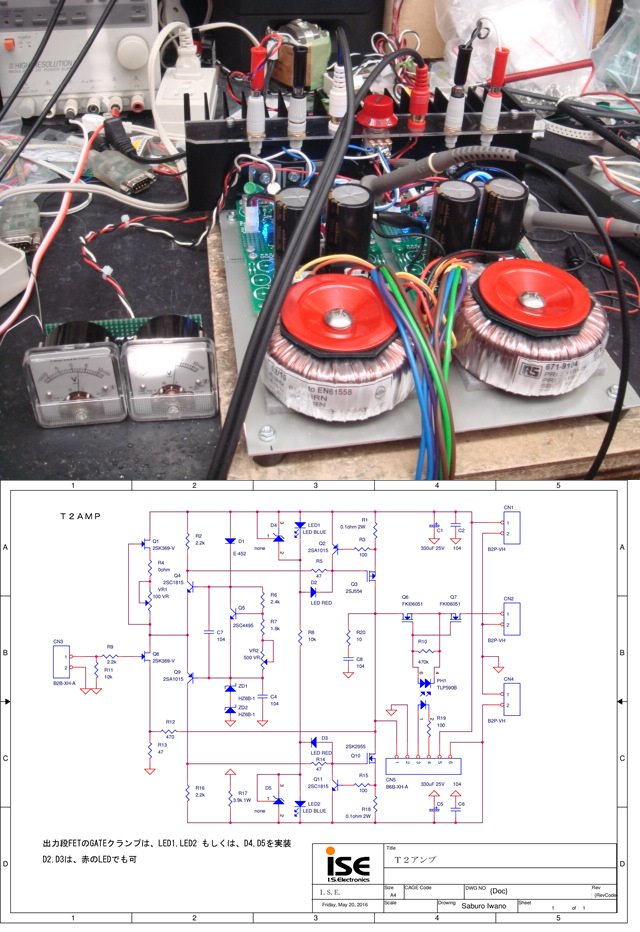

適当なアルミ板と、適当な放熱器があったので、ＲＳで格安な小型の１８Ｖ ５０ＶＡのトランス２個の非安定化電源で動作させてます。アンプとして、基板に問題ないか、本番用を前提に、定数を調整してみました。課題入力は、赤いＬＥＤが光り、ゲートの電圧を抑え込みます。ゲインは今回も低めで１２ｄｂす。
アース周りの引き回しの問題と、電源からの出力配線のインピーダンス、セパレーションを考えて、（手を抜いて）、左右を別電源にしてます。次は、オールインワンタイプの基板を考えてます。

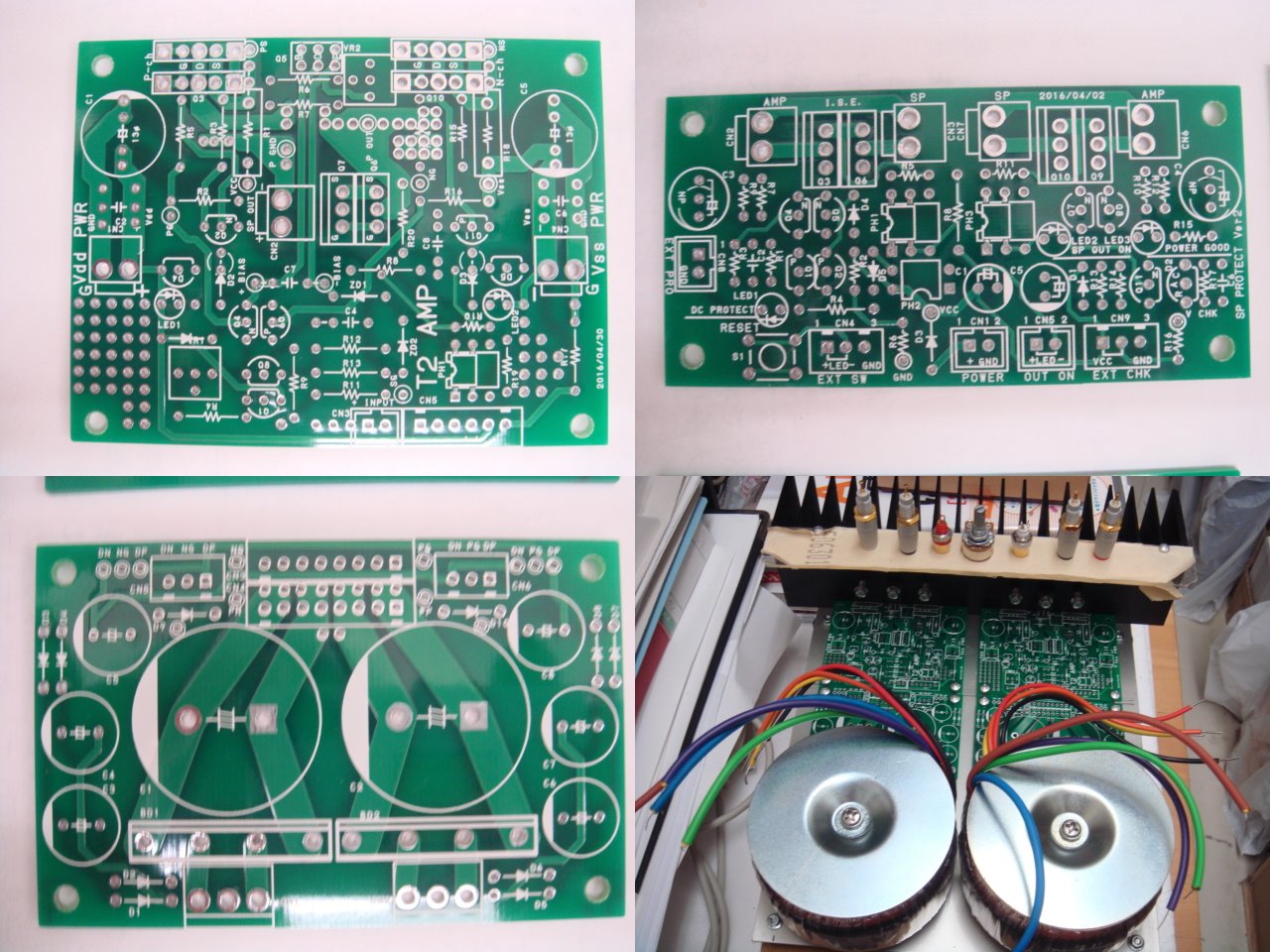

基板は届きました。トランスも、ＦＥＴも揃いました。暫定での放熱機も小型ですが穴開けました。今回は、試作なので、非安定化電源で暫定で、アンプ部だけでも完成と考えてましたが、５月の三土会にはまにあいそうもありません。６月の三土会には、ほんちゃん基板でリベンジするかもしれません。
６月は三土会無いですよ。お寺大会になります。

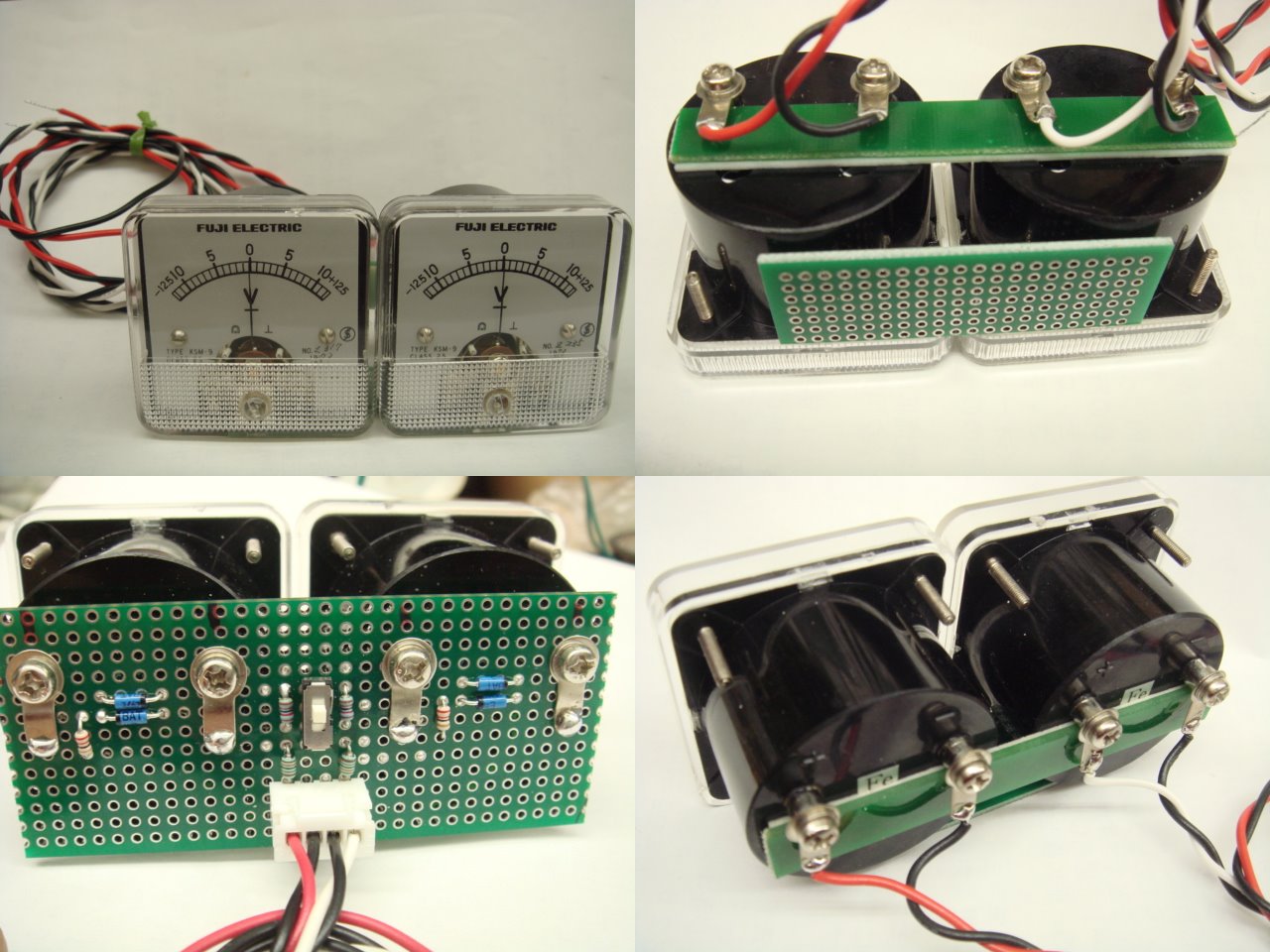

ヤフオクで、センタ振りの電圧計（＋−１２．５Ｖ）を見つけたので、製作意欲がわきました。アナログテスター２台で見る方法は、＋−が出ると面倒です。デジタルテスターでは、数字を読まないといけないので面倒です。１２．５Ｖフルスケールでしたが、改造して、１．２５Ｖと、０．１２５Ｖフルスケールにさせました。２系統同時進行で見れますので、オフセットだけではなく、バイアス電流の監視にも使えます。
入力と出力がほぼ一致するアンプ製作のためTDA2030アンプをチューンアップしました。大電流を扱うパワーアンプの場合、部品選択の他に、シールド線を多用した実装、電磁波対策、を施さないとならないことがわかりました。ちなみに、写真の白いのは絶縁テープで、金属端子の露出をなくしています。今回のアンプは、5/14の横須賀OFF会にて、みなさんに評価してもらう予定です。

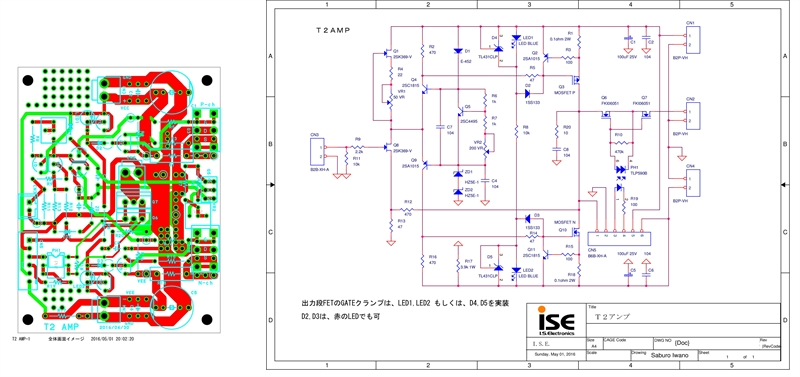

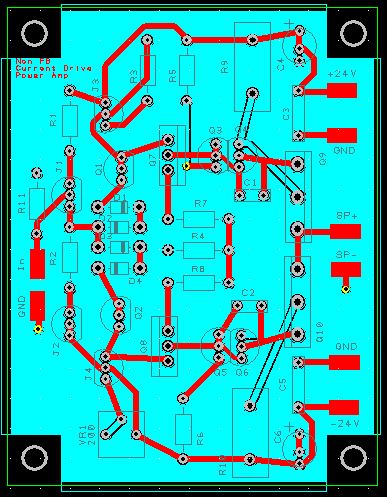

DesignSparkでアートワークしてみました。まるっきり使い方をを忘れていました。作る予定はないのですが練習です。

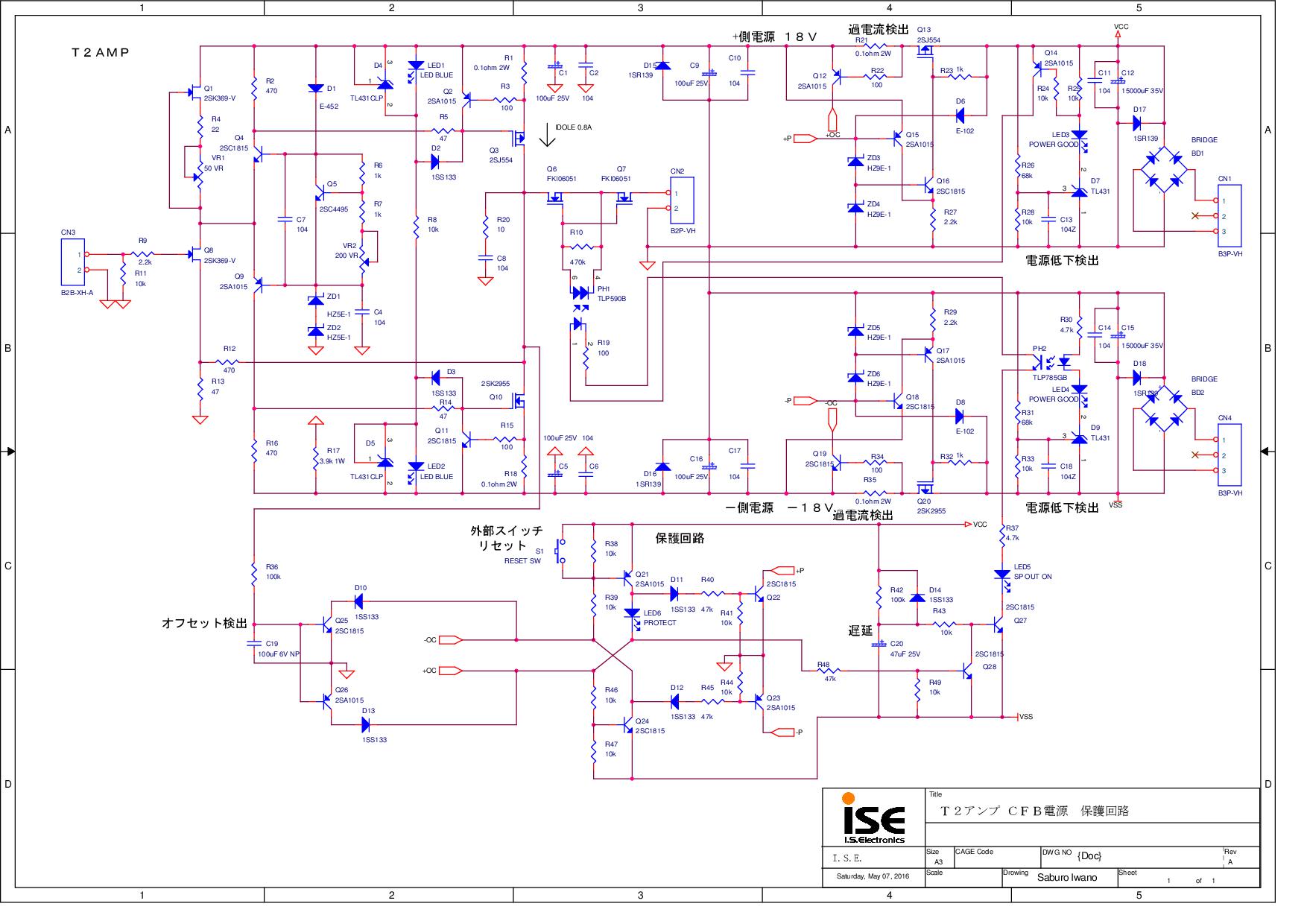

大平さんのＨＰの回路を参考に、モディファイした回路を考えてみました。保護回路のラッチシステムはすごく参考になりました。P-chのFETは一般的には入手が難しい可能性あるので、あえてＴＲで組んでみました。基板サイズは、８０mmＸ１５０mmを想定してますが・・・かなりギュウギュウになりそうです。
過電流検出のＴＲのＱ１２、Ｑ１９のＢとＥが逆でした。ＣＦＢ電源でＤ６で起動できるか？Ｑ１５のＢとＥに１００Ω入れれるようにしておくか？この場合は、Ｄ６は、Ｑ１６のＢに接続がよいのでは？Ｑ１４、Ｑ１７、Ｑ２１、Ｑ２２、ＰＨ２の耐圧が不足なのでは？遅延回路のＶＳＳ側は、ＧＮＤに変更するかなぁ
ポールが１個のシンプルなＴ２アンプに魅了されてます。アートワークしたい病にかかって、基板を発注します。５月の三土会に間に合うか？
おお、基板発注とは早いですね。基板のサイズはどのくらいですか？オーバードライブクランプ、電流リミッタ、スピーカ保護MOSリレーも入っているし。これだと安心ですね。定数からみると低めのゲインで低めのNFBの設定のようです。DFが小さくなるので私はどちらも、もう少し上げました。
基板の外形は、８０ｍｍ Ｘ ６１ｍｍです。抵抗値は、まだ暫定ですので、試作しながら決めていこうと考えてます。大平さんの設計とは、半導体を入手性、価格で換えてみようと思ってます。手持ちでも、オリジナルと同じ半導体は用意できそうですが、ひねくれ者の私は・・・初段、２ＳＫ１７０−ＢＬ −＞ ２ＳＫ３６９−Ｖ （入力容量が大きいのが心配）２段目カスコード、２ＳＣ１８１５／２ＳＡ１０１５ −＞ ２ＳＡ側の熱容量が大きいものに変えたいが、Ｃｏｂが少なくてよいＴＲは？出力段 ２ＳＪ６１８／２ＳＫ３４９７ −＞ やすくて良いＦＥＴは？ＦＱＰ３３Ｎ１０／ＦＱＰ２７Ｐ０６ ＴＯ２２０ですが、ＰＤは１２０Ｗクラスで、単価が、１７０円以下基板屋さんが、ＧＷでお休みのため、１３日に届く予定です。今回は、少なめの１０枚だけの製作です。
今回は、アンプ部だけの基板で１０枚のみのオーダーですので、これをモディファイして、ＣＦＢ電源、保護回路までを１枚基板にした物の基板を考えてます。電源トランスをつなぐだけで動くような構成です。出力段のＦＥＴは、少し前に手配をかけていたのを忘れていた、２ＳＫ２９５５、２ＳＪ５５４が間もなく届くのでそれにしますかね・・・大陸にはペアで１０セットと、アメリカＡＭＡＺＯＮには２ＳＫ２９５５を１０個もオーダーしてあったみたいです。（ボケ）・・・
ルネサス2SK2955・２SJ554とは奇遇ですね。CFB電源用にこの前ヤフオクで落としたばかりです。Iｄが45Aと馬鹿みたいに流せるので丈夫そう。でもこれをアンプ部に使うのもアリですね。アンプの動作電流・電圧領域ではｇｍとかCapacitanceも２SK3497とそう大きく違わないし。面白いと思います。
線材やRCAピン（接点）でも音は多少劣化しますが、VRが一番劣化することがわかりました。原因は抵抗体の質でした。VRは抵抗体による固有の音がすると共に、低抵抗側での音質劣化が激しく、A型VRで全抵抗値の30％、B型で50％くらいを超えると音が劣化してきます。つまり、B型のほうが音が良いという事。改善のため、図のような補正回路を組みました。R2,R3を入れる方法は既知のやりかたですが、R1とR4は初めて見ると思います。R1とR4はVRの低抵抗領域を減らすために入れました。同時に、きちんと説明はできませんが、VRの抵抗体の抵抗変動を減少される働きもあるのではないかと考えています。これらの抵抗を入れたことにより、本アッテネーターは、手持ちの、CDS/リードリレ/機械式ロータリーSW、タイプよりも音は良いと思います。
ただし、絞りきれない、VRを回した時の音量変化がリニアな感じではない、という弱点があります。
