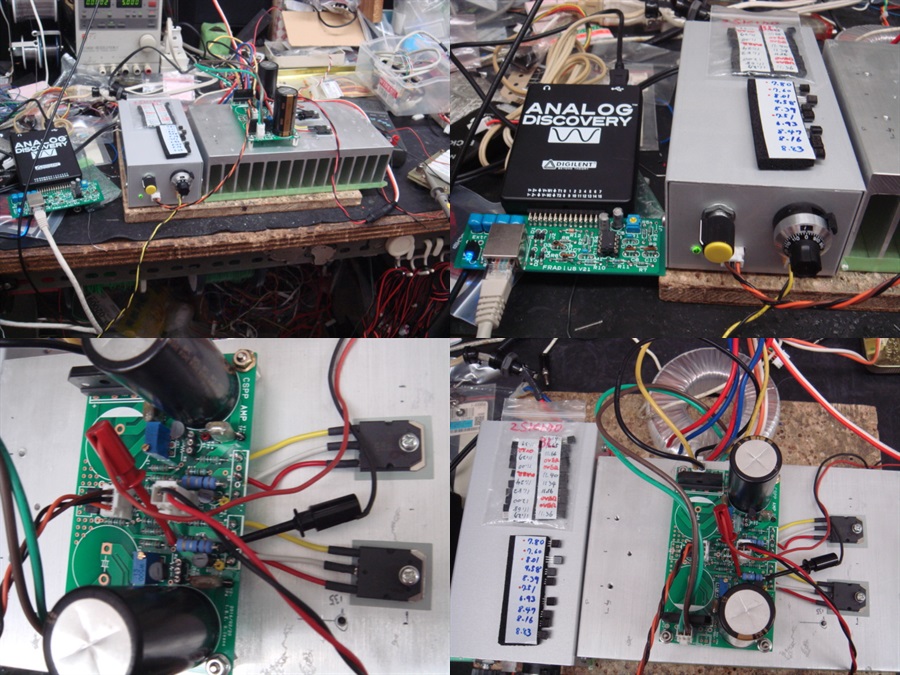

懸案であった、２ＳＫ１７０ＢＬの手持ちでまかなえることが確認できました。電流は、ＰＣＭ１７９５を出力をパラった、モノラル動作を想定した場合、最低３ｍＡから７ｍＡ中心、１１ｍＡ最大になります。電流出力ＤＡＣをエミュレートできる、出来上がったばかりのオフセット機能付きのＶＩ変換機で動作させました。アナログ部は動作できるのことが、実証できましたので、つぎは、ＰＣＭ１７９５の基板をユニバーサルで作ります。構想は、ＨＤＭＩ経由でラズパイ等のＩ２Ｓ入力と、ＵＳＢでＣＯＭＢＯ３８４相当の２系統が切り換えて入力できて、ＤＡＣ内蔵の電子ボリューム機能も生かした、Ａ級１０Ｗのアンプです。無精者の、ワイヤレスリモコンも搭載予定です。ちょっと、複雑になりそうなので、時間がかかりそうです。懸案事項は、５ｔのアルミ板に液晶の窓の角穴を綺麗に開けれるか？

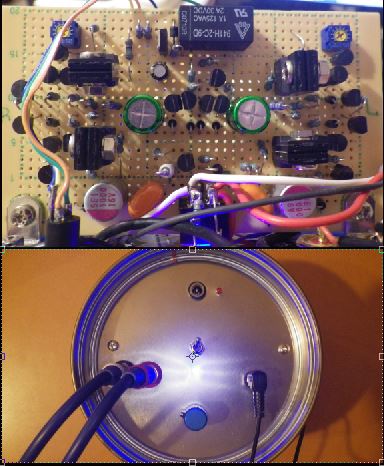

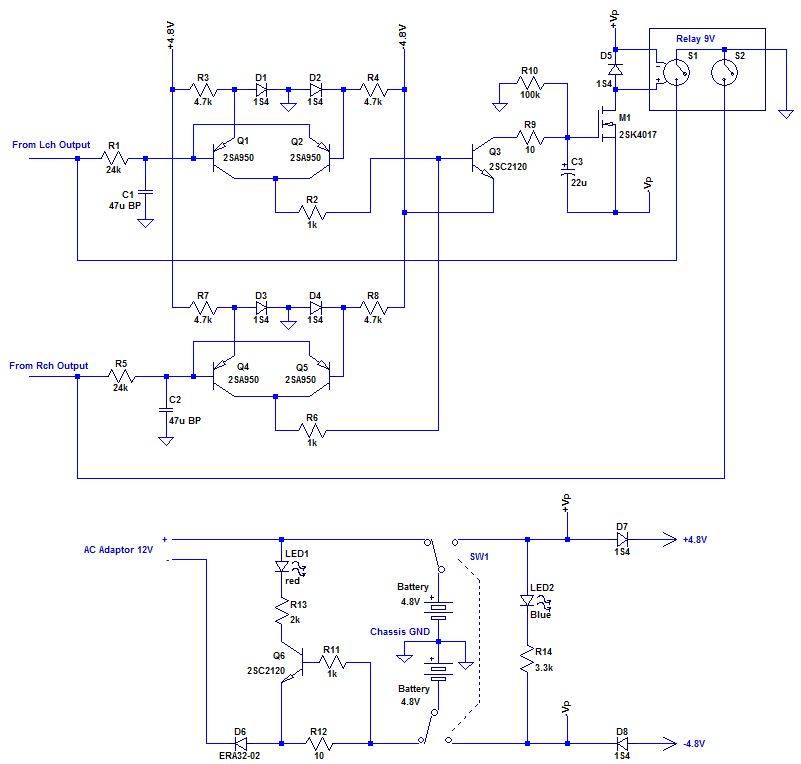

無帰還電流ヘッドホンアンプの保護回路です。これで±150mVでプロテクトできました。製作記事をアップしました。http://dj-higo.cocolog-nifty.com/blog/2016/08/post-7caf.html
ショットキーバリアのＶｆが低いのを上手く使われております。左右を別べつですが、これは共通化できそうですので、暗電流を減らせそうです。又、＋－の電源があるので、テツさんの保護回路みたいに、ＮＰＮ，ＰＮＰのベース受けで検地させれば、感度差もなくなりそうです。又、三土会良いとこ取りの保護回路の案が浮かびました。
岩野さんそうなんですよ。作ってしまってから、ゲタ用のショットキーと抵抗は共通でいいんじゃないかと思いました。コンプリメンタリで受ける回路も考えたんですが、簡単に±からリレーを駆動する回路が思いつきませんでした。岩野さんの進化案期待しています。

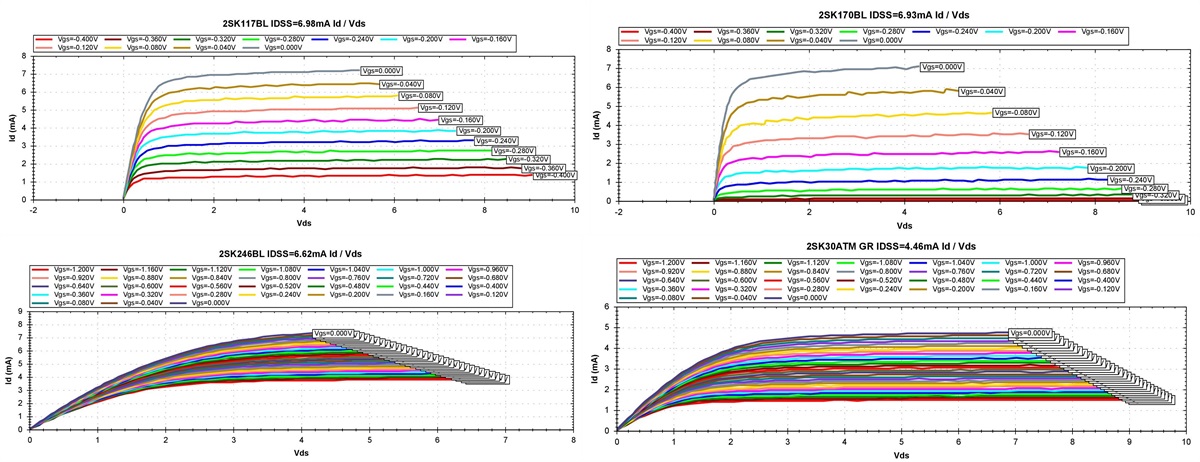

次期作品には、１Ｖから２Ｖ程度の電圧で、定電流にするＦＥＴを探してました。手持ちのＴＯ９２サイズのＦＥＴで、１．５Ｖで、６ｍＡ程度で動作させます。実際にカーブトレーサで計測させてみました。２ＳＫ１７０ＢＬで、ソースに抵抗を入れて調整が一番良さそうです。２ＳＫ１１７ＢＬは、今回の用途には、使えそうですが、Ｉｄｓｓをターゲットの電流より過度に多いものだと、ソース抵抗での調整では、無駄に電圧を使い、低電圧でのどうさは難しいですね。２ＳＫ１７０ＢＬは、Ｖｇｓに対すろ、電流の変化が大きいので、２ＳＫ１１７ＢＬより、今回の用途には向いています。２ＳＫ２４６，２ＳＫ３０は、手持ちではＩＤＳＳが低いので使えないのと、低電圧では、定電流領域に入りませんし、Ｖｇｓに対しての電流変化も少ないので、今回の用途には使えません。２ＳＫ２４６は、
低電圧で動作させようとするとgmの大きなFETになるので、gmが小さいものは難しいでしょうね。ところで、どのような回路に使うのですか？
２ＳＫ３０ＡＴＭと２ＳＫ２４６を比べてみて、データシートだけでは判らなかった、２ＳＫ３０の優位性を発見！意外でした。回路は、ＰＯＷＥＲＭＯＳのＧ－Ｓ間を定電流でシャントさせるのに使いますので、２ＳＫ１０５６Ｅを使用し、ＩＤを０．８Ａ位でのＶＧＳは、１．８Ｖ±０．２Ｖ程度なので、１．６Ｖで定電流に成らないと駄目なのです。

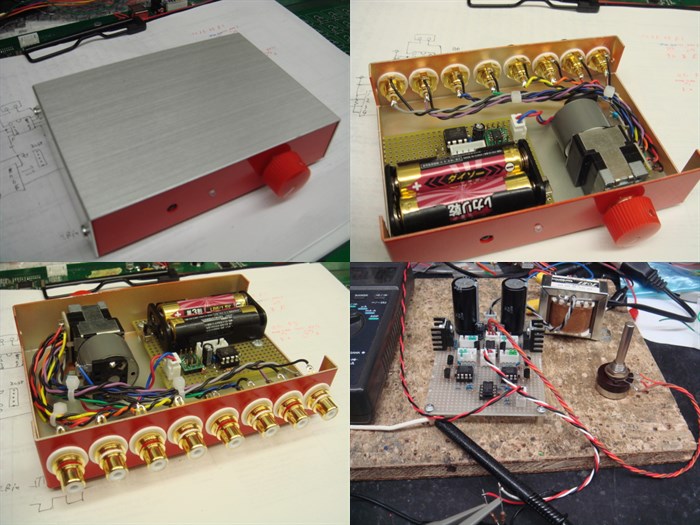

完成しました。６ｍ先のリモコンからは操作できます。内部配線は、横着してツイストペアで勘弁してください。次期作品の、定数決定と、動作確認用に、バランスで＋とーの同時出力のＶＩコンバータを作りました。電流にオフセットもかけられますので、差動電流出力のＤＡＣをシュミレートできます。久々の、片面ユニバーサル基板で作成です。最大で、±５０ｍＡまで流せて、オフセット電流も１５ｍAまで、ボリュームで調整可能です。
想定での３か月は、待機電流のみですので、実働ではモーターを回した電流も消費されますので、２か月で電池の寿命が来ました。＞＞消費電流は、１ｍＡ強程度食ってます、受光センサーは待機時でも１ｍＡ程度も食います。＞＞アルカリ単三電池で、２５００時間ほどは持つ計算ですので、３か月ほどで電池交換です。
スペース的に単2が入りそうですね。単２だとかなり持ちそうな気がしますが

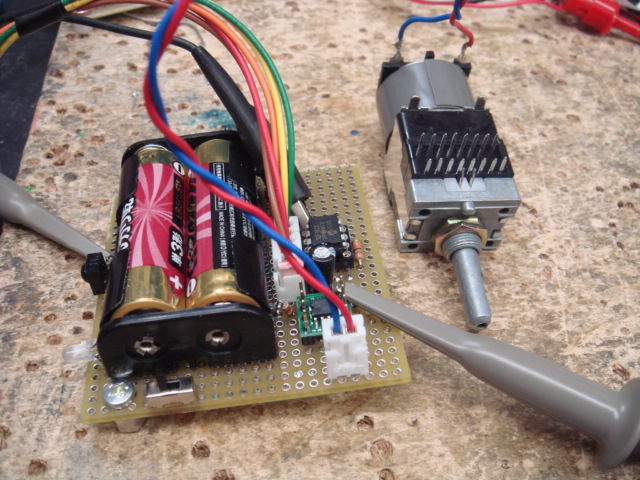

箸やすめです。次期の１０電源搭載のアンプはアルミ板の手配とか、回路修正で少し休止です。電動モータ付きの、４連Ａカーブボリューム５０ｋΩをヤフで落札しましたので、ＰＩＣマイコン積んで、いつものリモコンにて遠隔動作するのを作ってみました。赤く塗ったケースは、外で朝日を浴びながら乾燥中です。音源のＤＡＣは、基本ラズパイで、音量は絞らずフルビットで出力させています。ですので音量調整のボリュームは、基本外付けです。デジタルアンプは、ほとんどリモコン付けてますから便利でした。これで、無精者の私が、アナログアンプでも、音量調整に、ベットから起き上がって、近くまで歩いていかなくてすみます。諸費電流は、１ｍＡ強程度食ってます、受光センサーは待機時でも１ｍＡ程度も食います。アルカリ単三電池で、２５００時間ほどは持つ計算ですので、３か月ほどで電池交換です。
先日の無帰還電流ヘッドホンアンプをケースに入れて基本特性を測ってみました。・オフセットドリフト①-11mV（通電開始直後）～1.5mV（通電2時間後）②24mV（電池切れ減電圧検出保護作動直前約±2.7V）③28mV（強制加熱時最大飽和オフセット電圧）・保護回路作動出力DC電圧：±150mV・出力インピーダンス：11kΩ（100～10KHz、出力抵抗3.3kΩを除いた状態）・周波数特性（-3dB）：700KHz※すべて33Ω負荷良好です。暑くてA級アンプが使えないのでしばらくこれで音楽を楽しみます。

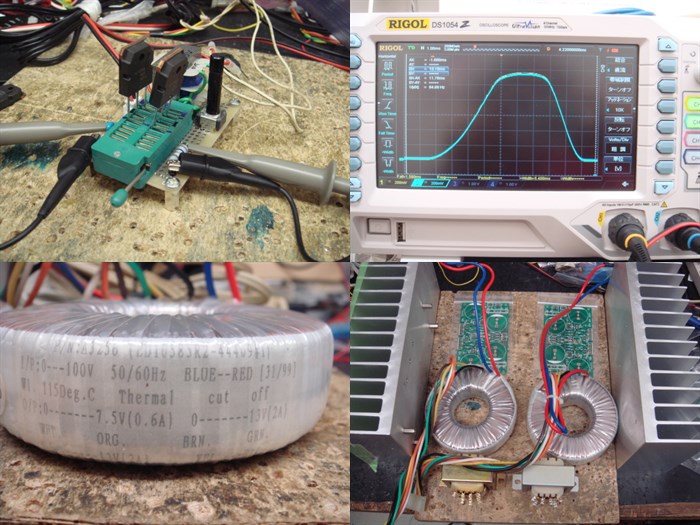

次の妄想の為に、ＦＥＴのダイナミックでのバランスチェッカーを改修しました。次は、電源が１０系統はいる予定・・・トランスは、ヤフオクで、アルテックのＳＰに内蔵されていたという、トロイダルを２個ＧＥＴ！（ポケモンではありません）その他のトランスは、ＥＩコア２個にするか、小型のトロイダルを２個使うか、赤い放熱器は、２個入手済みシャーシ内部は２階建構造にして、２階はアナログ部を、１階（地下？）は、デジタル部にして収まる予定

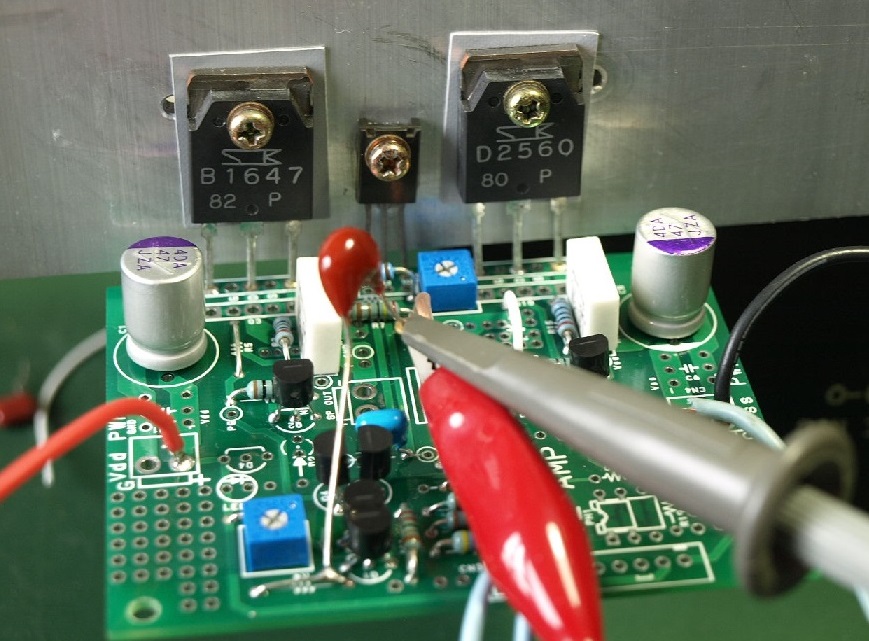

T2アンプ終段をコンプリメンタリ・ダーリントン・ペアで作ってみました。そのため位相補正をしZobelを外しました。シミュレーションではMOSFET出力段より広帯域で低歪になります。ベンチ電源で片チャネル分ですが音出しをしてみました。素直できれいな音がします。悪くないです。

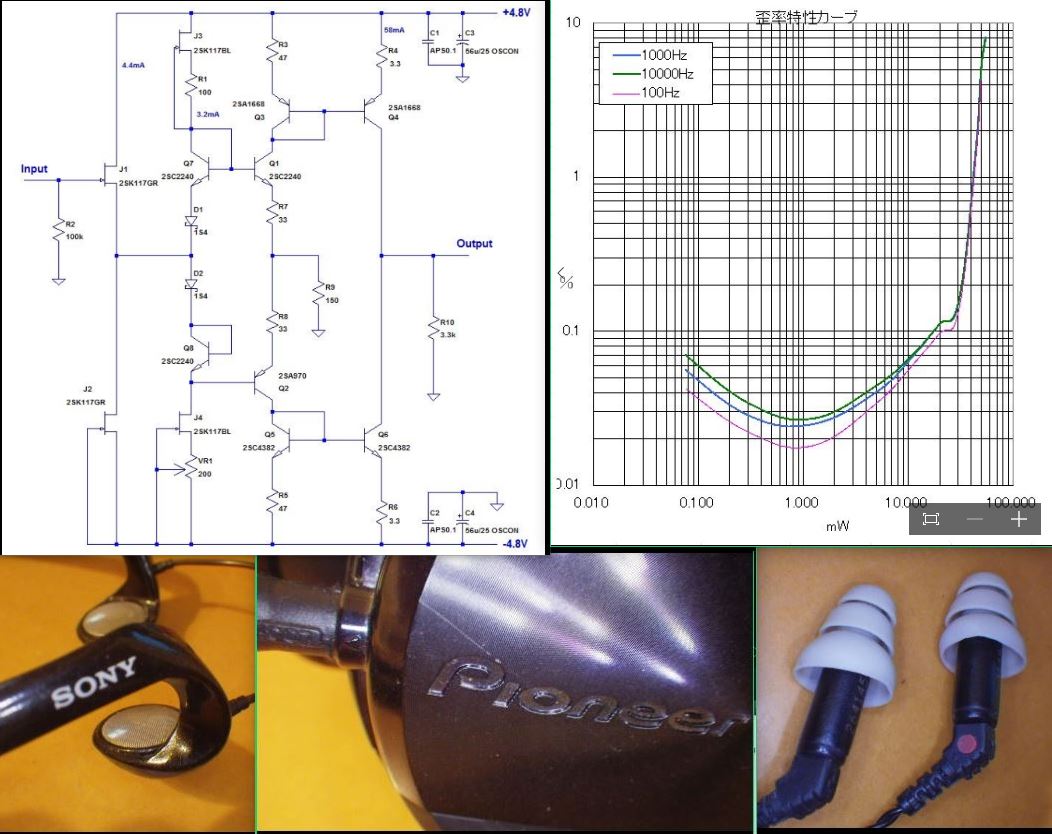

無帰還電流駆動ヘッドホンアンプの試作をしています。お寺大会でいただいたニッカドを±4.8Vで使っています。ER-4S（Etymotic、100Ω）、HDJ-1500（Pioneer、32Ω）、MDR-A60（SONY、16Ω）の試聴をしましたが、ER-4Sがちょっと異色な感じがします。電流アンプはヘッドホンの個性が強く出ておもしろいです。
さっそくやってますね。まだ時間があるので、ドリフトの追い込みをお願いします。50mV以内に収めないと直流カットコンデンサが必要になりますし、そうなると電流アンプの動作が苦しくなってしまいます。この回路だと、DCサーボを使った方がいいような気がしますね・・・・
蝦名さん、こんばんは。今回はゲインが低いこともあってオフセットドリフトは30mV以内にできそうです。あわせて保護回路は±100～150mV程度での動作としています。8月の三土会に持って行けそうです。

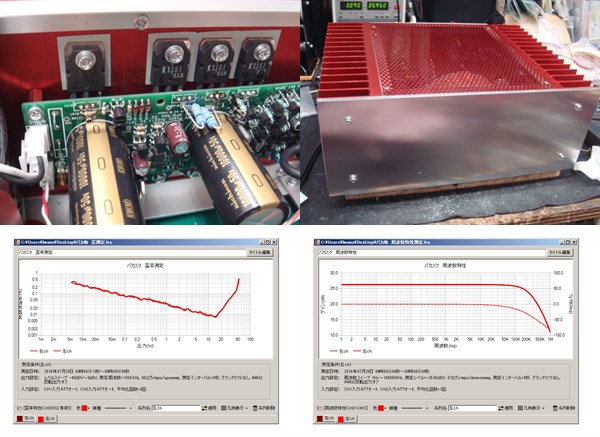

実験中に０．１Ωの抵抗３本、ＦＥＴ４個を昇天させながら、何とか動きました。今回も、コンプリのＦＥＴではなく、日立の２ＳＪ５５５と、東芝の２ＳＫ１３８１の異種メーカー偽コンプリです。何とか、５０Ｗを絞り出してます。
