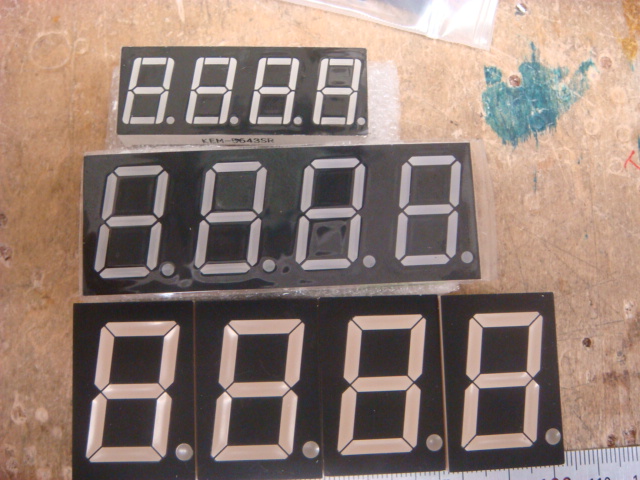

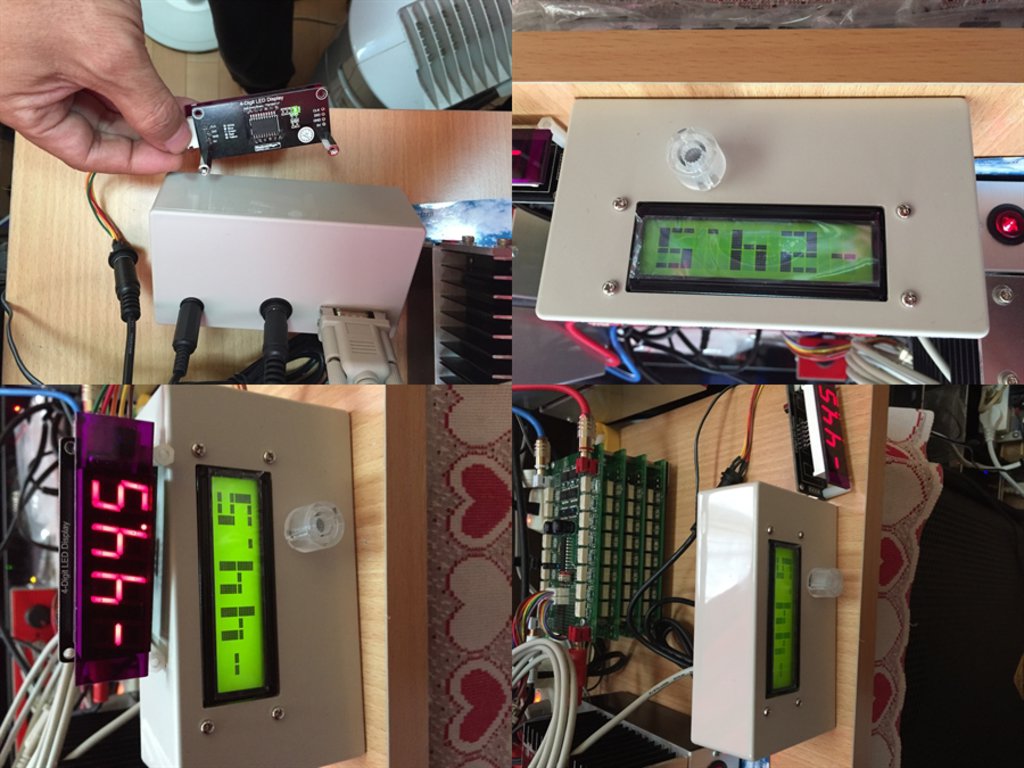

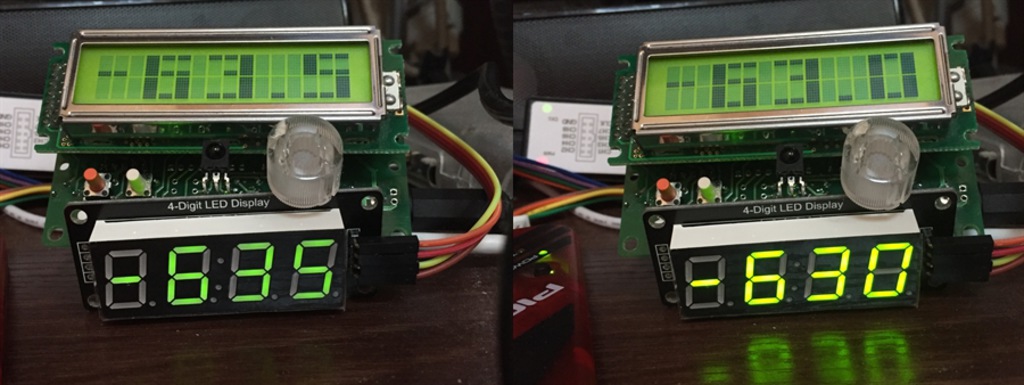

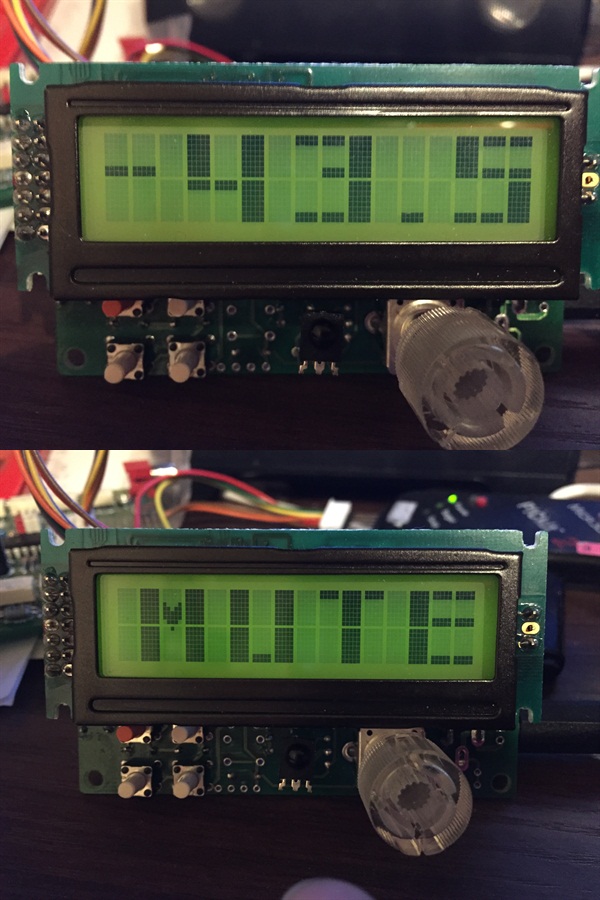

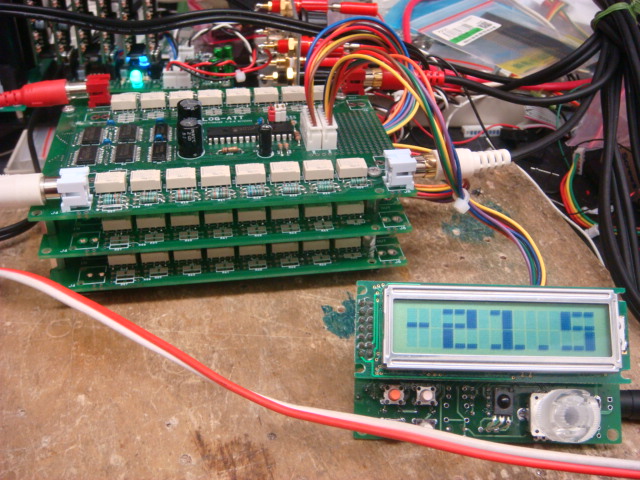

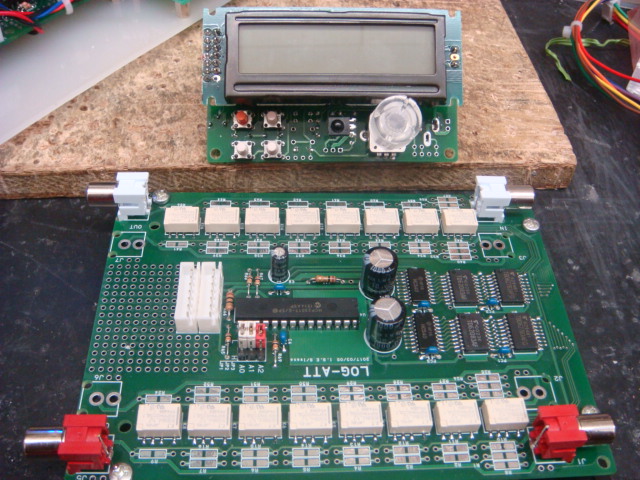

ＩＲリモコンで、制御まで出来ました。リモコンコードの学習機能等の、設定機能を組み込まないと閑静にはなりませんが、音だしの確認までは完成です。大きくｄｂ切り替えの処では、複数のリレーが同時に切り替わる瞬間のノイズは、ソフトで低減の対処させてますが、皆無は難しそうです。もう少し頑張ります。部品数を削減しすぎたかなぁ・・・４月の三土会には、バラックで出せそうですので、ノイズも含めて聞いてみてください。
岩野さんのリレーを使ったATTに注目していましたが、形になってきましたね。三土会でノイズなどの対策方法の説明を聞きたいです。
ＡＴＴ部のリレーは７個です。０．５ｄＢ，１ｄＢ，２ｄＢ，４ｄＢ，８ｄｂ，１６ｄＢ，３２ｄＢとＭＵＴＥ（出力ショート）です。たとえば、３１．５ｄＢから３２ｄＢとかに切り替える瞬間は、片側７個リレーで、左右で１４個がすべて同時に切り替わりますので、壮絶な音が聞こえます。ＭＵＴＥは、左右の１個づつの２リレーだけの切り替えで行いますので、そんなに爆音はしません。

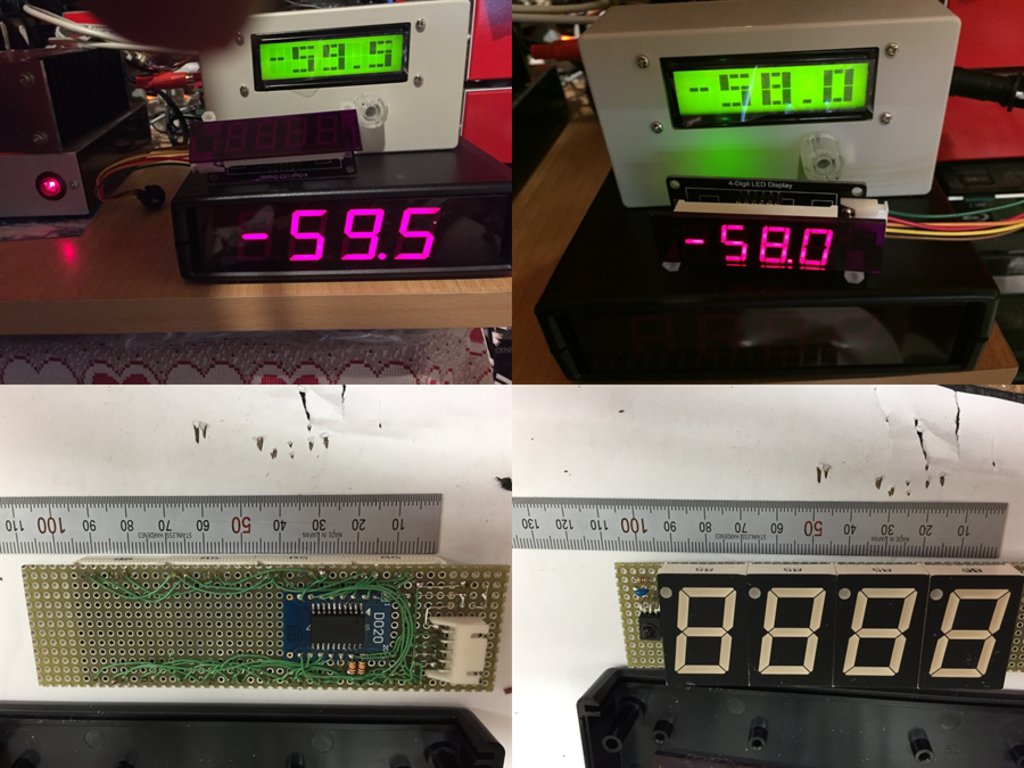

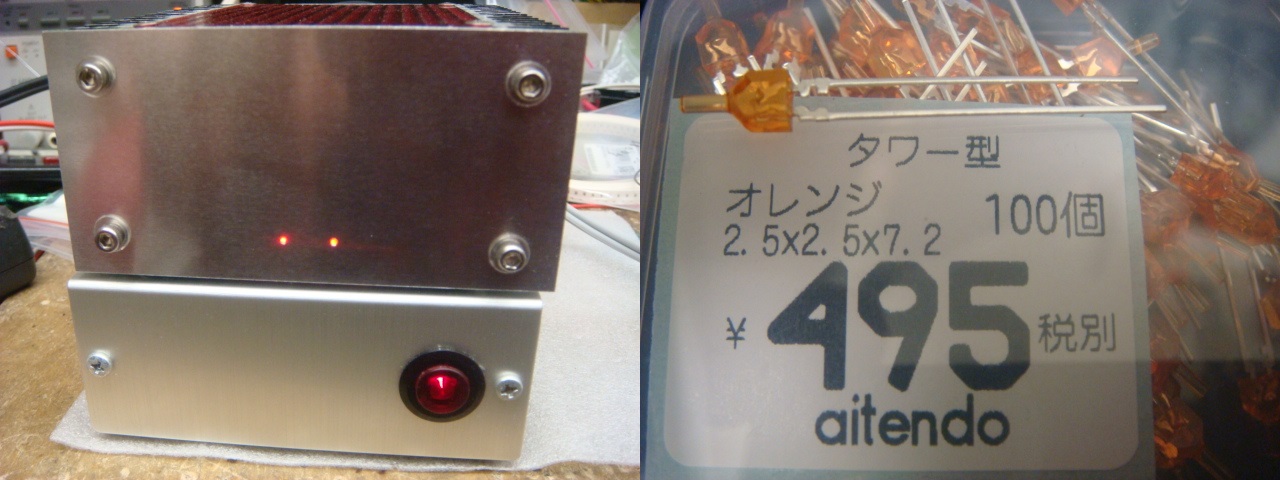

自宅で、スピーカー端子をショートさせて、逝ってしまったと思って、事務所で確認したら、何も問題なし？？？キツネにつままれた気分でしたが・・・持ってきたついでに、フロントパネルにＬＥＤを追加しました。アイテンドーで見つけた、タワー型ＬＥＤ？？？１．２φの穴がピッタリです。

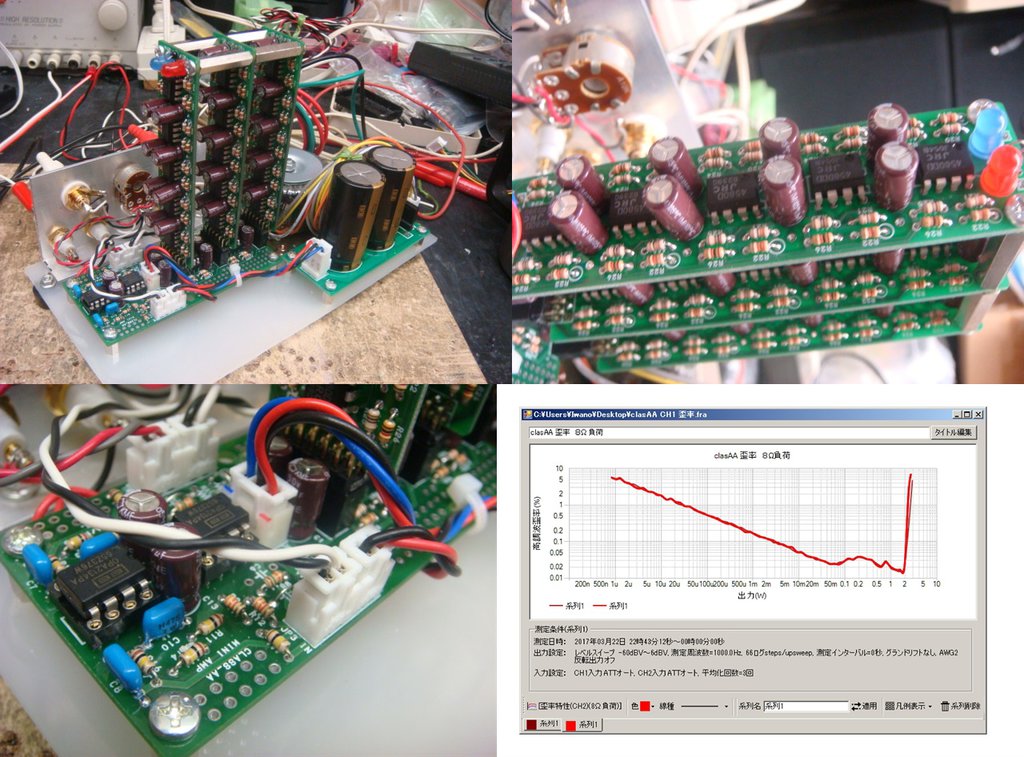

お仕事に疲れたので・・・箸やすめで、届いていた基板を一気に作成しました。電圧増幅段 ＯＰＡ２１３４ＤＣサーボ ＯＰＡ２１３４電流増幅段 ＮＪＭ４６８０ＤＤ １７パラ秋月でＮＪＭ４６８０ＤＤが@２５円で、価格で採用！ＯＰＡＭＰは最大出力電流が５０ｍＡですので、１７パラでもトータル８５０ｍＡです。８オーム負荷のヘッドフォンでも？？？ ２Ｗ出ます。
一昨日の夜に、近所の喫茶店に持ち込んで鳴らしてみました。気に行ったみたいで、しばらく貸してほしいと言われましたが２Ｗでは力不足ではと、急遽３２パラ版を作成、５Ｗ超えました。
電源電圧を、±１５Ｖまであげた、５０パラを２組でＢＴＬ動作させれば、２０Ｗ近くまで出るかも？これを左右の２ＣＨ分で２００パラとか・・・５０ｍＡＸ５０パラで、２５００ｍＡ流せますので、ＢＴＬだと、８Ω負荷でも、片アンプは４Ω負荷なので、最大出力電圧は１０Ｖまで振れるはず・・・ＢＴＬで８Ω負荷、ベストエフォートでは、２５Ｗになります。気が向いたら、基板でもおこそうかな

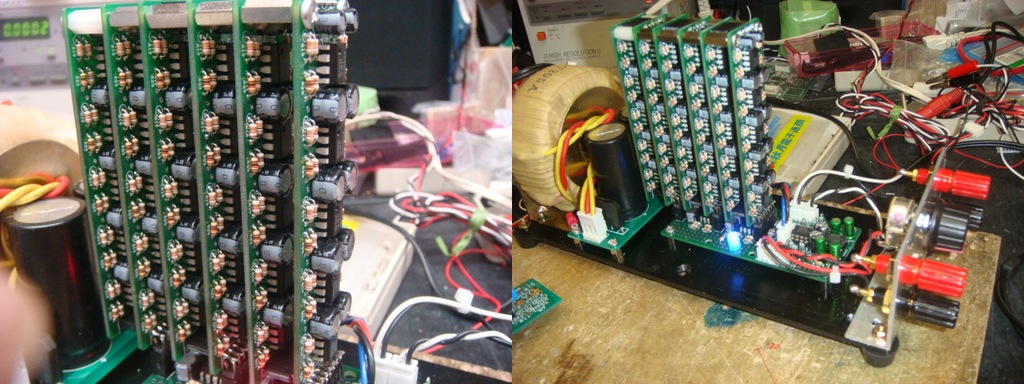

ＢＴＬで動作させて出力を稼ぎます。片チャンネル当たり、デュアルオペアンプを電圧増幅段 １個ＤＣサーボ １個電流増幅段 ９８個これが、左右で２組合計２００個！（＜−無理やり）前段に、アンバラからバラヘ変換のＩＣは数えません！（強引な言い訳）基板は、発注準備完了電源トランス確保済みＢＴＬなので、シングル電圧で、擬似中点をＳＧとして済ませます。
概略での部品数はオペアンプ２００個抵抗１６００本＋αケミコン４００個＋α製作は、苦行かも！敷地寸法 １０ｃｍｘ３０ｃｍ最高地上高 ２２ｃｍ総重量？ ０．００５ｔ最大出力電流 ５０ｍAｘ９８個＝４９００ｍＡ最低負荷抵抗２Ω
ＫｉＣＡＤでと考えてましたが、いつものＣａｄｌｕｓで書いてみました。
Adobe PDF 書類 ： img20170305185143.pdf -(138 KB)

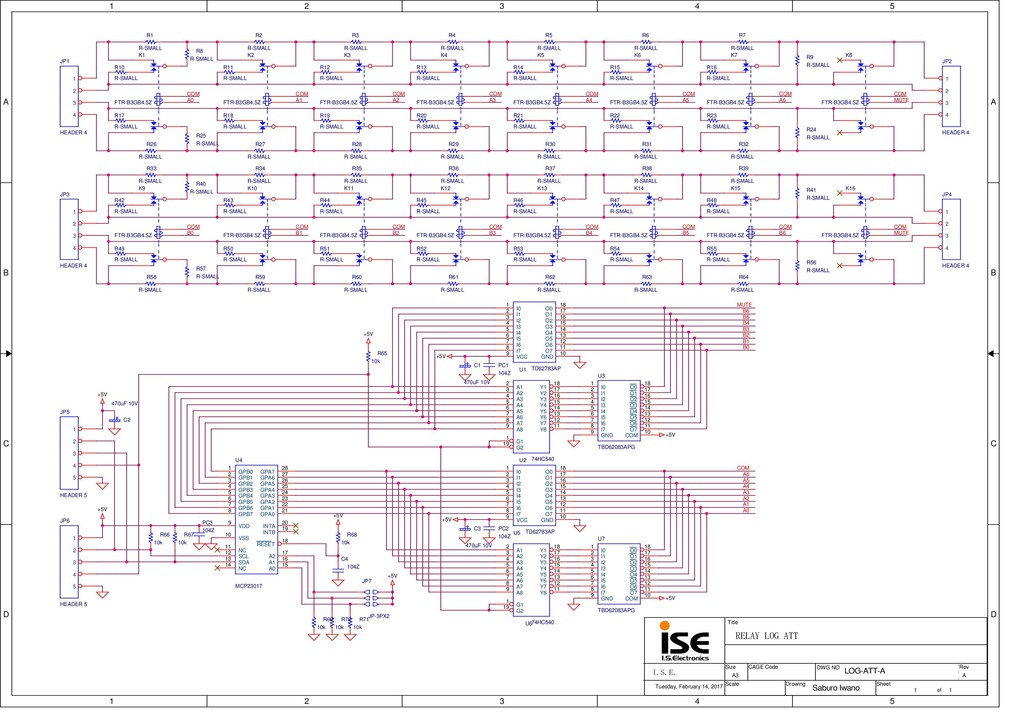

いろんな処からのリクエストにお答えして、重い腰を上げ始めました。まずは、ＡＴＴ基板の回路からです。この基板１枚で、アンバラなら、４チャンネルを、２グループの音量制御バランスなら、２チャンネルを、２グループの音量制御最大で、８枚制御させるコントローラを作る予定ですので、アンバラなら、３２チャンネル、１６グループバランスなら、１６チャンネル、１６グループつまり、バランスでも、８ウェイのステレオまで使える予定リレーは、ラッチングタイプ、アッテネータは７段ですので、１２８ステップ、０．５ｄＢ間隔で最大ー６３．５ｄＢ赤外線リモコンで制御させて・・・ マンマシンの部分は、色んな夢が広がってきてます。ＡＴＴ回路部や、抵抗値は、下記を参考にさせてもらいました。http://www.eijndhoven.net/jos/attenuator-calculator/index.html
回路図だけかいて、構想（妄想？）を、膨らませているだけです。本人的には、基本システムはオールデジタルなので、アナログのアッテネーターの必要性はないのですが、関澤さんの基板を見たのと、三土会のメンバーの後押しで（プレッシャー？）つくろうかなと・・・一番は、秋月で４．５Ｖ動作の２Ｃタイプの小型リレーが１０個で３００円が売られているので、これを使えばリレー代は格安ですみそうだなぁ・・。と、思ったことです。ボチボチ、基板の設計とかを進めていきます。
早速やっていますねR5,25,40,57は不要では？
定インピーダンスの入力と、出力の両方に対応させると、こんな回路になります。０Ω抵抗の実装で切り替えます。

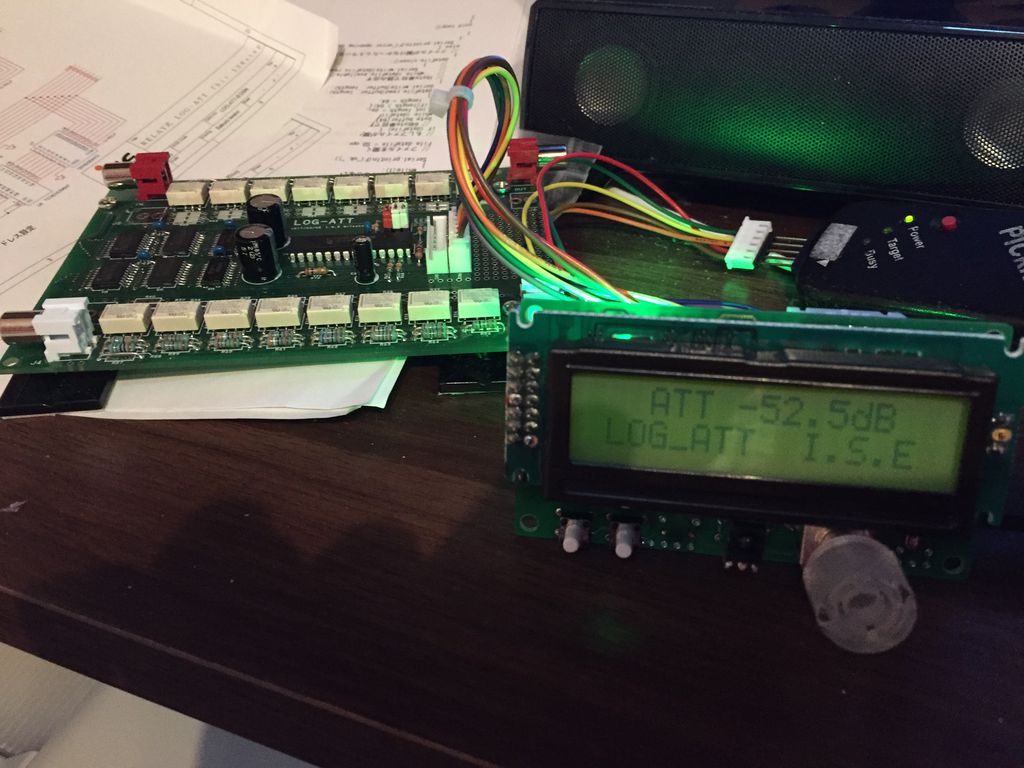

まずは、制御部分の検証できるように、製作はじめてます。

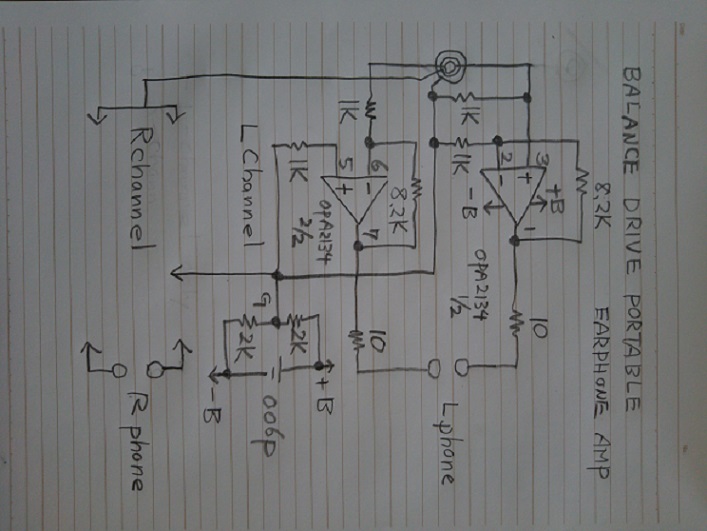

ヘッドホンアンプとして定番のＣ−Ｍｏｙアンプを±揃えてバランスタイプとしてみました。片出しヘッドホンを改造してアンプとの接続をミニステレオジャック2本で行い、なんとかポケットサイズに収めました。音は特に低域の分離がよく非力な電池の弱点をカバーしています。
Ｃ−Ｍｏｙアンプが左右で4つの簡単な回路ですが、レールスプリッター含めてケミコンのお世話にならずに済みます。あとＯＰアンプの帰還ループ外側に抵抗を入れているのが売りで、これのおかげで、聴きやすい低域がヘッドホンから出てきます。ＯＰアンプはいろいろ試しましたがやっぱり２１３４かな。

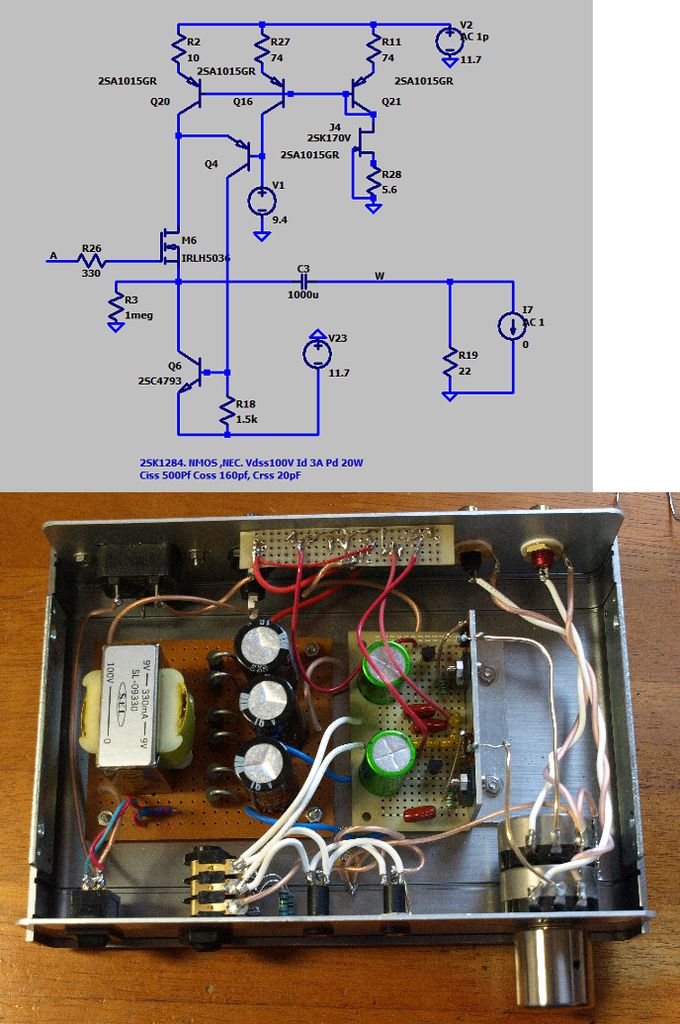

3土会に持っていき、お寺でも説明未了だったヘッドホンアンプです。Taylor Followerは真空管で昔々発表されたフォロアのリニアリテイと出力インピーダンスを下げる回路です。肝はフォロアの動作電流を一定にする方法で、通常は抵抗でセンスしてますが、これではドレインに定電流を注入して強制的に一定化させてます。実機では２SK1284のソースフォロアを使いました。特性実測では２２Ω負荷 １V出力で歪率０．００１３％、出力インピーダンス０．０７Ω、ゲイン０ｄｂでした。残留ノイズが２２μVと想定外の多さですがどうやら、トランスからのリーケージのようです。基板も色々実験してたので2枚になったり汚くなってます。アルミ基板などを使って作り直すのもいいかなと思ってます。

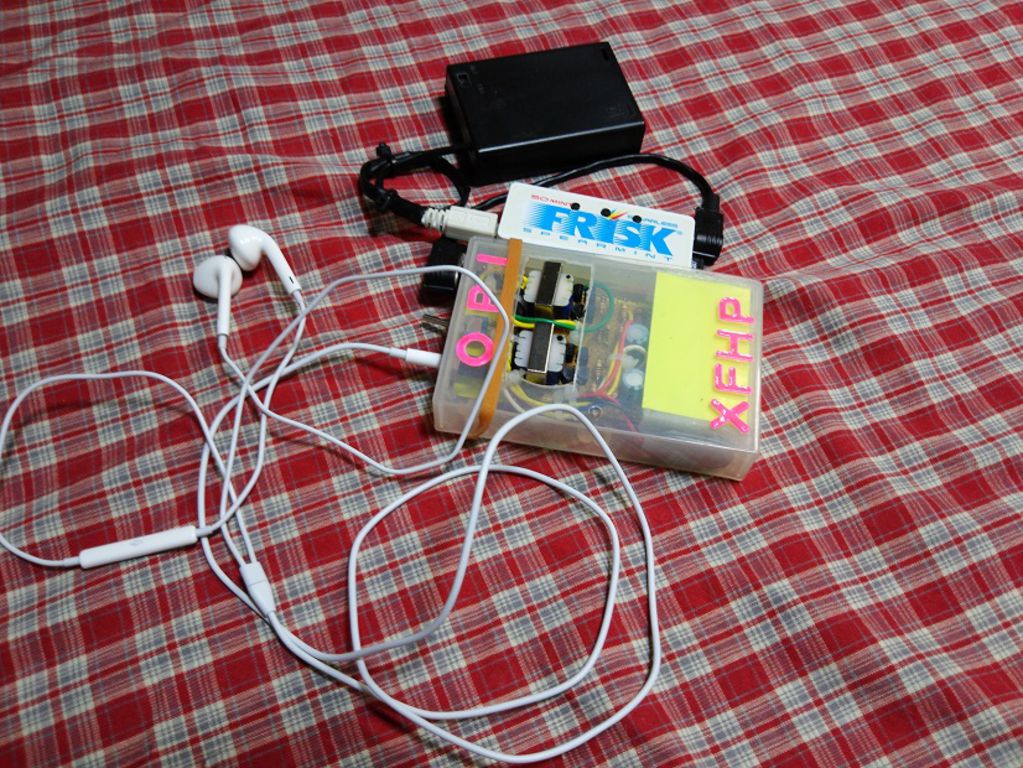

娘のi-phone6に付いているイヤホンをヘッドホンアンプにつないでみました。音源はフリスク＋ＷＡＶですが、今まで小馬鹿にしていたイヤホンとは別次元の音でした。カナル型ふくめてイヤホンではいい音の経験がなかったので外で聴くときはオーバーヘッドタイプのヘッドホンばかりでしたが、見直しです。i-phone7がでて６用の3.5Φジャックイヤホンはそのうちなくなるかもしれないのであわてて買いました。
わりかし音がいいという評価が多いですよね。私も試してみようと思います。
昨夜、完成いたしました。回路は、蝦名さん作成の基板を用いました。完全にオーバースペック？
聴かせてもらった印象ですが、力があって且つクッキリしていて長く聴いていても疲れない音だったと思います。ヘッドホンアンプとは思えない大型の電源トランス、大容量のケミコンの効果でしょうか。
いつもいつも、私の至らないところをサポート頂き、ありがとうございました。お陰様で、無事に音出しできました。いつものように、電源が必要以上の容量です。このあたりが、音質に影響しているのかもしれませんね。お寺大会で、発表させていただきます。
相変わらず、超パワフルアンプですね。 私はまだできていないです....(ToT)。 それなのに、別の専用ヘッドホンアンプを作成中...、ケース加工が間にあいそうもないです。

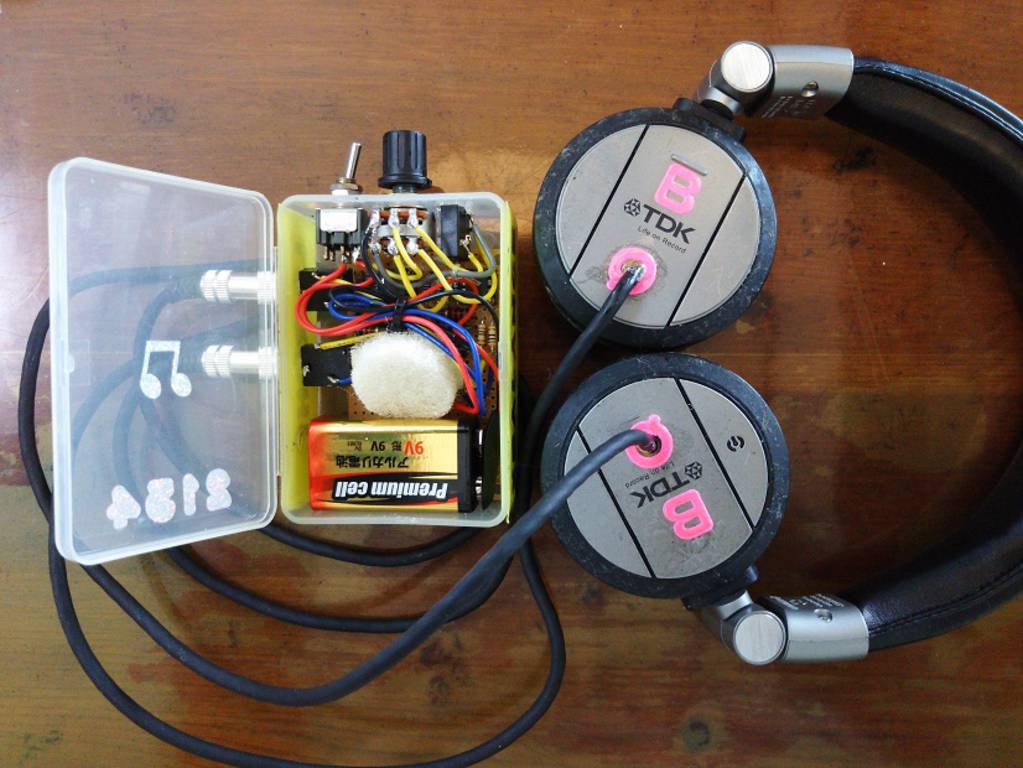

トランス入力無帰還ヘッドホンアンプをどうしてもポケッタブルサイズにしたくて８ＭＭテープケースに押し込みました。電源は００６Ｐですので、分圧して±４．５Ｖにしたのとファイナル段のエミッタ抵抗を調節してアイドリング電流を２５Ｍに抑えました。かなり音源とヘッドホンを選びますが伸びの良い音を聴かせます。
