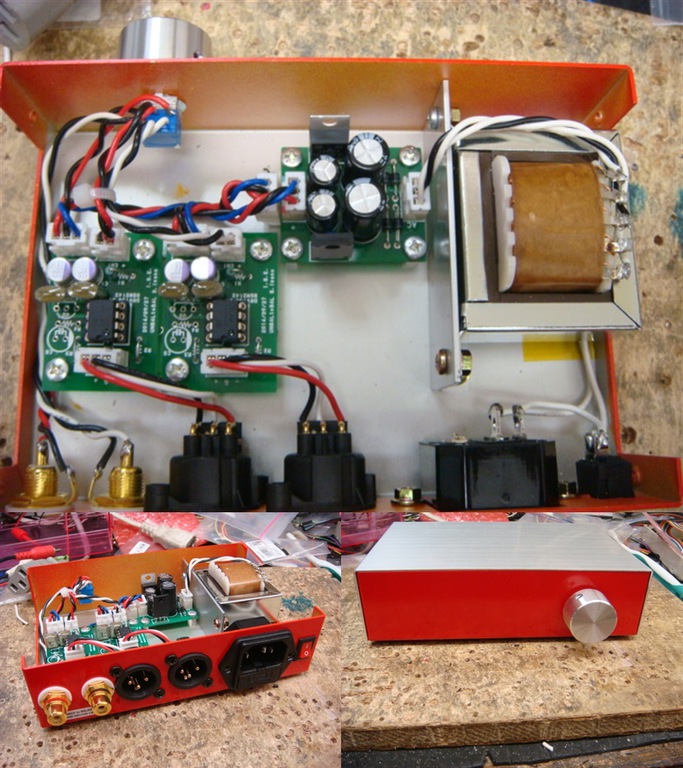

０ｄｂバッファーアンプを試験するのに、出力が±１０Ｖ以上振れる、バランス信号が欲しくて、急遽ありもので組み立てました。ＤＲＶ１３４の回路をちょこっとだけ弄ってゲイン１０倍にしてます。雨が降る中での、塗装はなかなか進みませんでしたが、乾燥をさせるために、ストーブで温めて、簡易焼き付け塗装です。

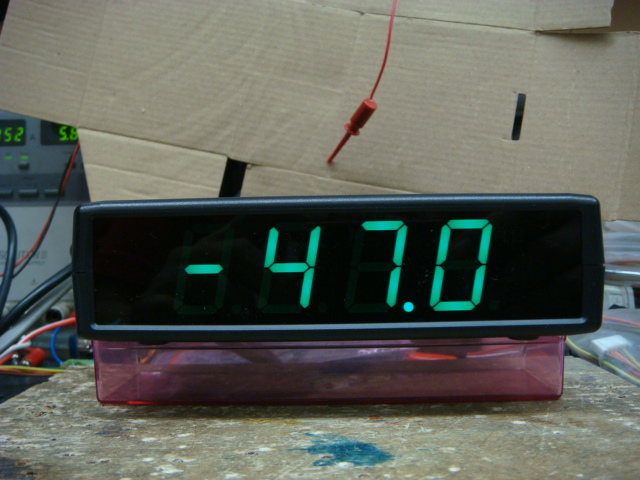

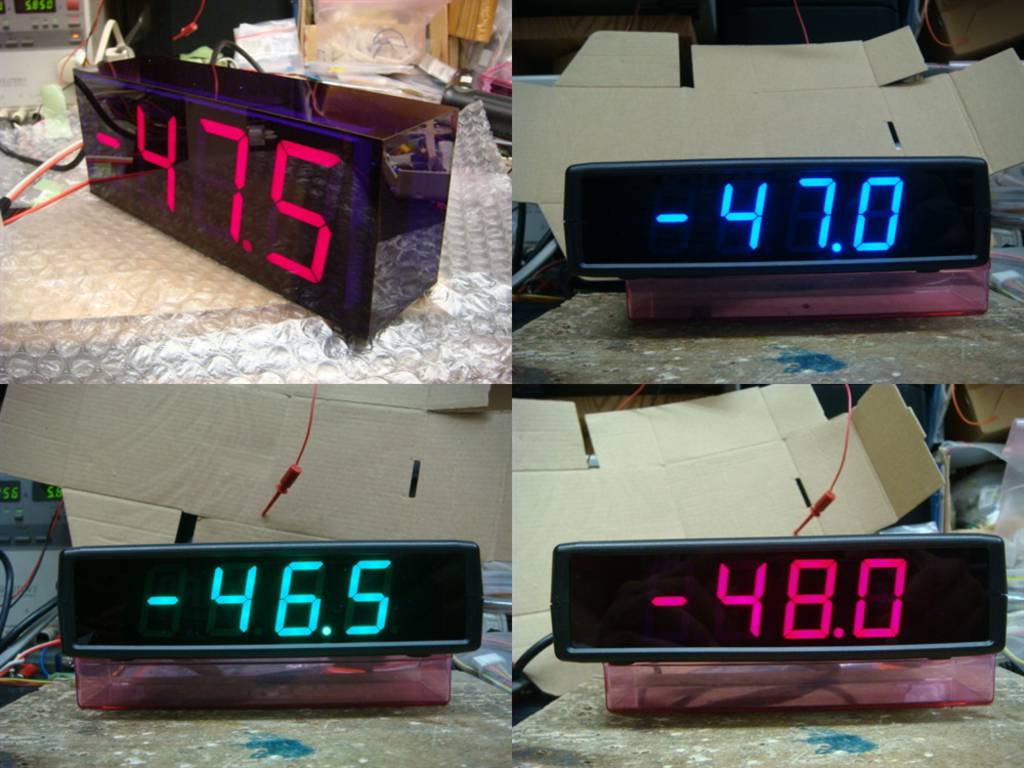

巨大な表示機は、アクリルケースに入れました。１インチ高の表示機も青には、アクアブルーのアクリル緑には、サマーグリーンのアクリル赤には、パープルのアクリルすべて、ハザイ屋で手配アクリルケースは、さすがにプロですね！傷一つなく綺麗な物が届きました。単価は思ったほどは高くなく、３０００円程でした。
意外と綺麗でビックリこれは、Ｔさん別室用かな？青は、ゴンさん用の予定
昔の、ニキシー菅も手持ちに合ったような・・・蛍光表示管も、小型なら在庫があったような・・・ワンオフで作りますか？調光は、どうしよう？
ＬＥＤへの供給電圧を確保するために、ＤＣ−ＤＣコンバータで９Ｖを基板の上で作っております。コントローラーとの接続は、今までのＳ端子ケーブルです。
Adobe PDF 書類 ： img20170731232003.pdf -(36 KB)
２台目が完成しました。放熱器の体積が１台目より大きく、約１．７倍程度あるので、アイドル電流を２００ｍＡに調整してます。＋５０ｍｍの余裕で、配線は楽です。箱が決まって、勢いで中身を作っても、１２時間程度はかかりますね。
異次元のスピードですね。私は「sunday毎日」のくせに、何ヵ月も前から考えているアンプがまだできてません、気持悪いけど、岩野さんの爪の垢でも煎じて飲みたい気分です。
それは一寸気持ち悪いかも。 でも…..今でさえ置き場所が無くて困っているのにそんなペースで物を作ると奥さんに捨てられちゃう。

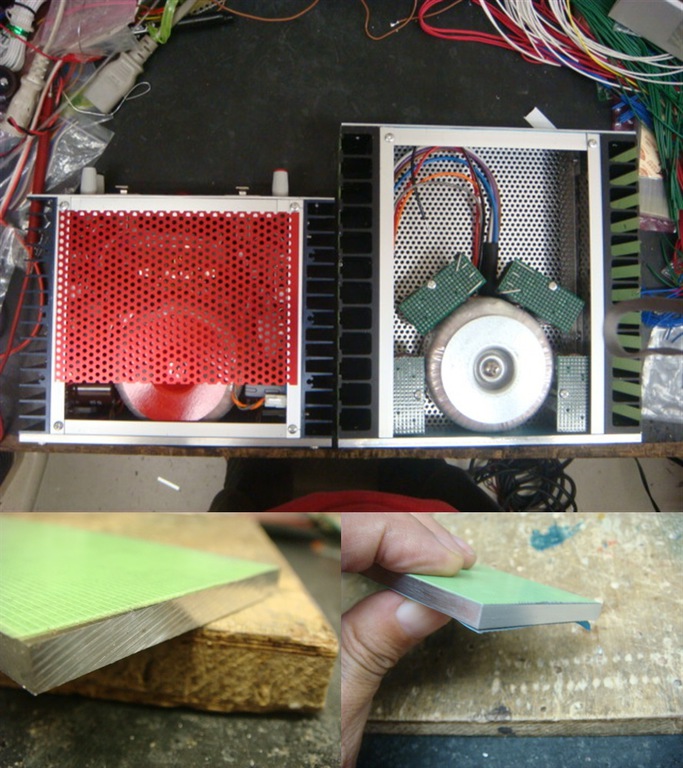

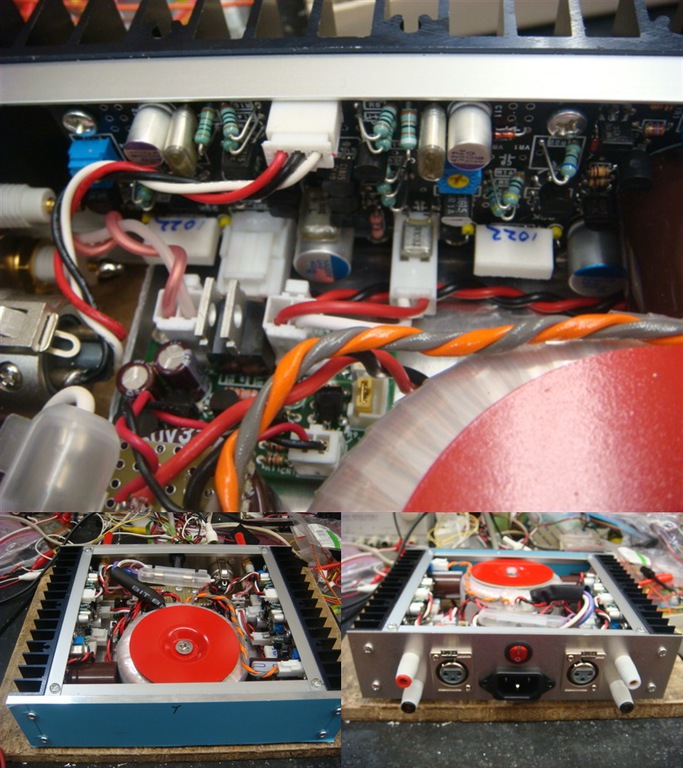

幅２００ｍｍシリーズのコンポ用パワーアンプ第３弾に着手しました。基本構成は、第２弾と同じですが、ケミコンの容量を稼ぐ為に、奥行きを２００ｍｍにしました。さすがに＋５０ｍｍあると、余裕ですね。コンデンサも、５６００ｕＦを左右に４個づつ入れれて、中はスッキリ収まりそうです。第２弾も、容量を３３００ｕＦＸ２から若干ですが、３３００ｕＦ＋５６００ｕＦに容量をあげました。フロントパネル用に、いつも買っている、５ｍｍ圧のアルミ板ですが、切り口に鋸刃の跡が残っているので、関澤＠池袋さんのまねをして、試しにやすりでお化粧してあげました。やはり、綺麗が一番！

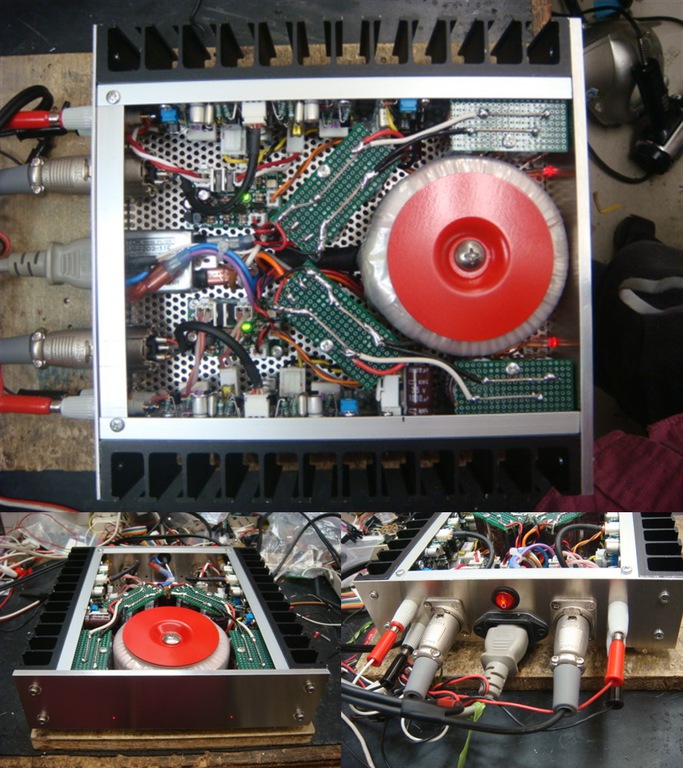

７月の三土会には、旧基板ででっち上げを持ち込みましたが、それとは別に、基板をオーダーしていたのが届いたので、特急で製作してみましたサイズは、ＳＳＤＡＣと、１枚基板のＬＯＧ−ＡＴＴがタカチのＹＭ-２００ですので、幅を２００ｍｍにこだわって作りましたので、中身がギチギチです。整流後のケミコンの容量が片チャンネルあたり、００ｕＦｘ２しかありません。大平さんの、ＣＦＢ電源に頑張って貰います。８オーム負荷で、出力は１５Ｗです。

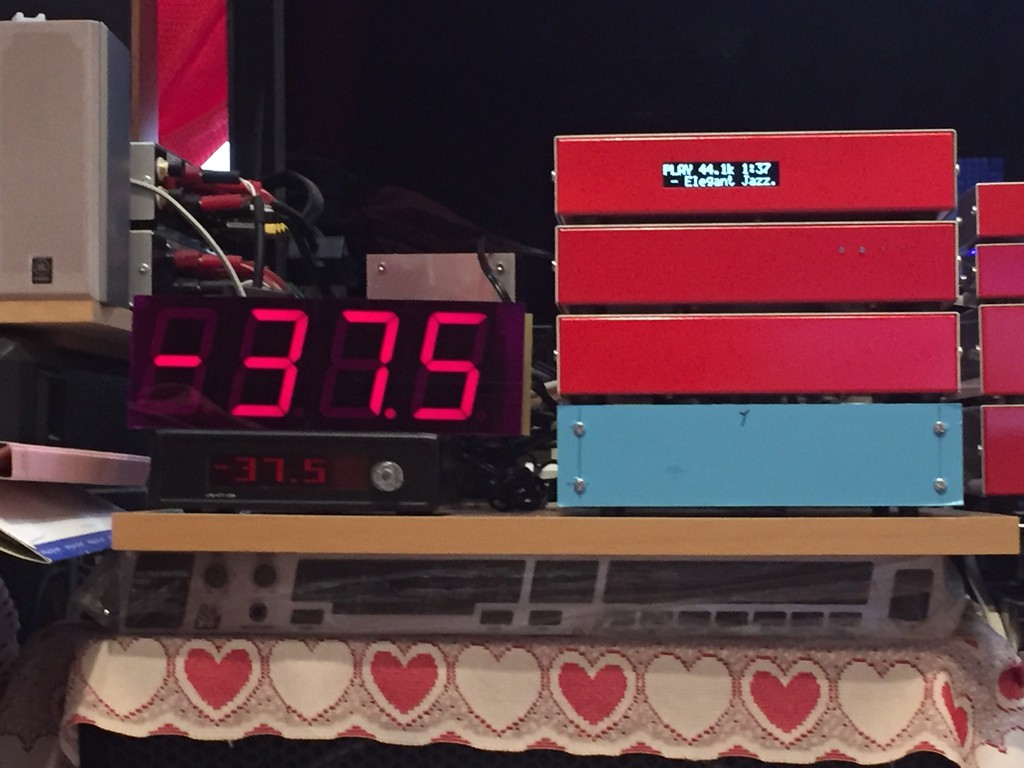

幅２００サイズのコンポ上からラズベリーパイＳＳＤＡＣ２４２ＬＯＧ＿ＡＴＴＮｏｎＮＦＢ＿０ｄｂ＿Ｂｕｆｆｅｒ＿ＡＭＰあとは、ＬＯＧ＿ＡＴＴ＿ＣＯＮを、ＹＭー２００で作ればコンポ完成！
ＲＳで、５個のまとめ買いですと、単価で５００円ほど安かったので、購入しました。１１５Ｖ入力、２４Ｖ出力の８０ＶＡです。ＲＳオリジナルより、外観の出来は良いですね。ＣＦＢ電源の整流回路は、ＳＢＤのブリッジで、コンデンサは昔に、秋月で買ってあった、３３００ｕＦ５０Ｖのパラレルです。２個のケミコンケースの中で、分離設置になりました。出力遅延、ＤＣ検出保護、低電圧監視機能のＭＯＳＦＥＴリレーの基板も。無理やりいれてます。ＡＭＡＺＯＮに手配済みの赤いアルミのパンチングボードと、フロントパネルの動作表示ＬＥＤを付ければかんせいです。

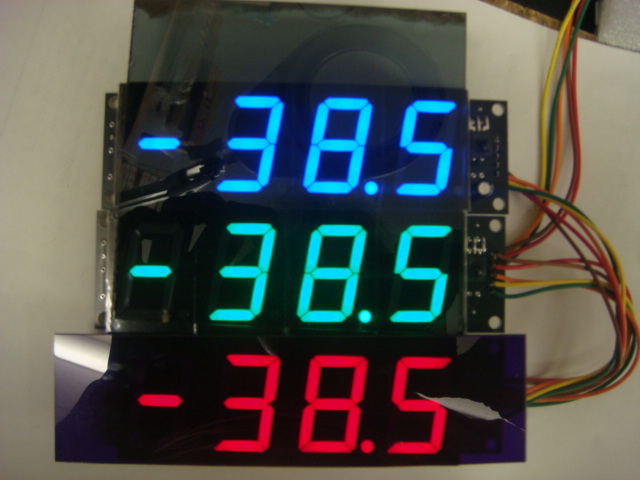

１インチ高のＬＥＤで、３色そろえました。赤は、パープルのアクリル板緑と青は、ハーフスモーク板をのせてみました。

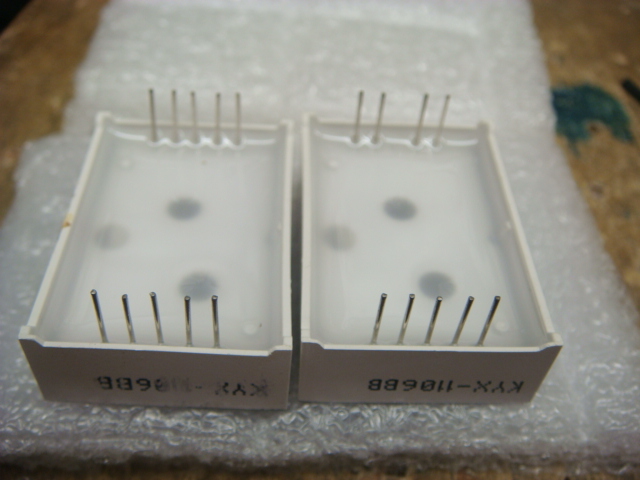

アリから買った７セグです。さて、どこかが違います。

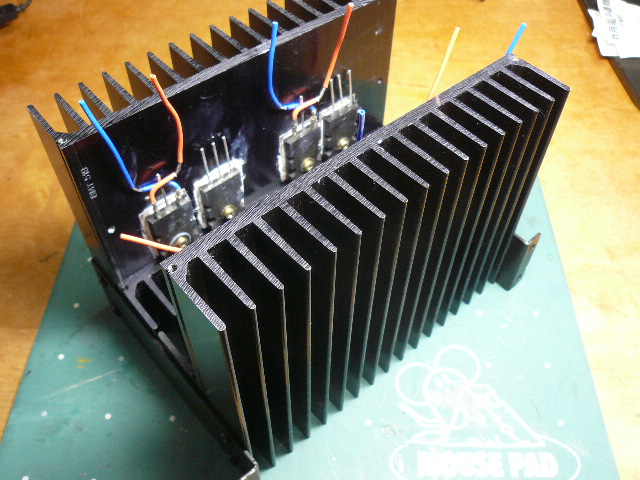

やっと片Chのヒートシンクが完了、パワーTr８石を交換し終えました。３ｍｍのタップを切りパワーTrの交換・取り付けは大変な作業・・・！

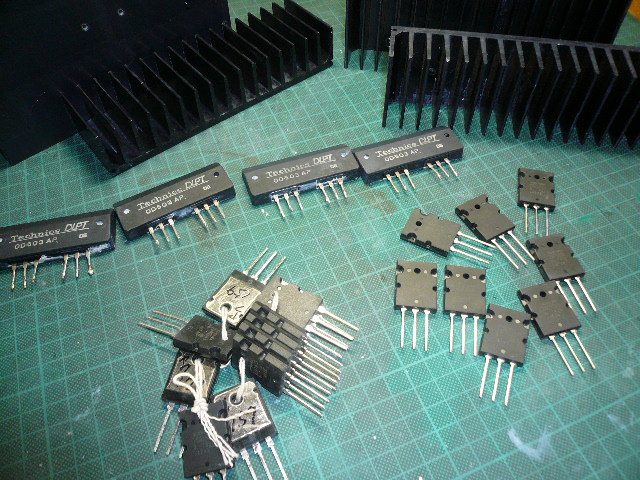

ヒ−トシンクを取り外し、２石ワンパックのパワーTrを取り外し…、不具合の多いパワーTr１６石を交換します。これがメチャクチャ大変で…トホホ！

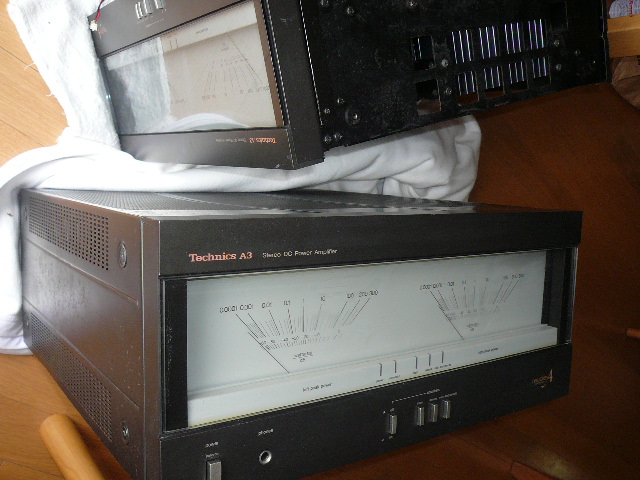

もう一台 入手しました！1979年発売のTechnos“ＳＥ-Ａ３”パワーアンプを！傷も無く極上品、音は出るのだがパワーTｒの交換、電解コンデンサの交換等を予定しています。
松下の場合 、部品管理がしっかりしていて、過剰品質の部品もなく、殆ど同時に劣化するので 、部品交換が大変ですね。かれこれ40年前の製品ですから・・・・完成がたのしみです。
