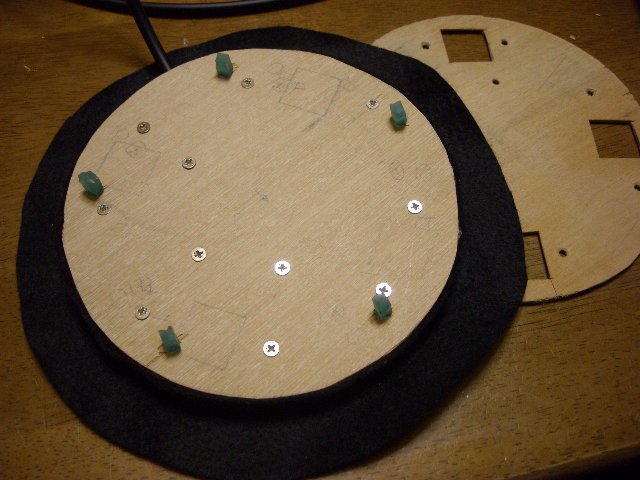

バウンダリーマイク、小型化しました。コネクタに組み込んでも良かったのですが、プリント板は本体に埋め込んであります。 全体の高さ 10 mm くらい、直径 120 mm です。 低感度のマイクもさらに２本作りました。
こちらは３端子で作りました。グランドはアルミパイプを使っていますので、パイプの中を通す線は２本だけです。 このため、アルミパイプとマイクカプセルが一体になっています。いつもは熱収縮チューブで固定しているのですが、どちらが良いのかわかりません。
すごい勢いで作ってますね。やはり、パイプカッターの威力は絶大です。下の書き込みにある大音量対応マイクも、どのようになるか楽しみです。
いやいや、蝦名さんのプリント板のお陰です。 カプセルの感度をちゃんと測っていないので概算ですが、2SK2145 バージョンと 2SK879 バージョンでは 12-3 dB 差があり、大音量対応マイクは（ソース抵抗が 750Ωのとき）7-8 dB 感度が低いようです。

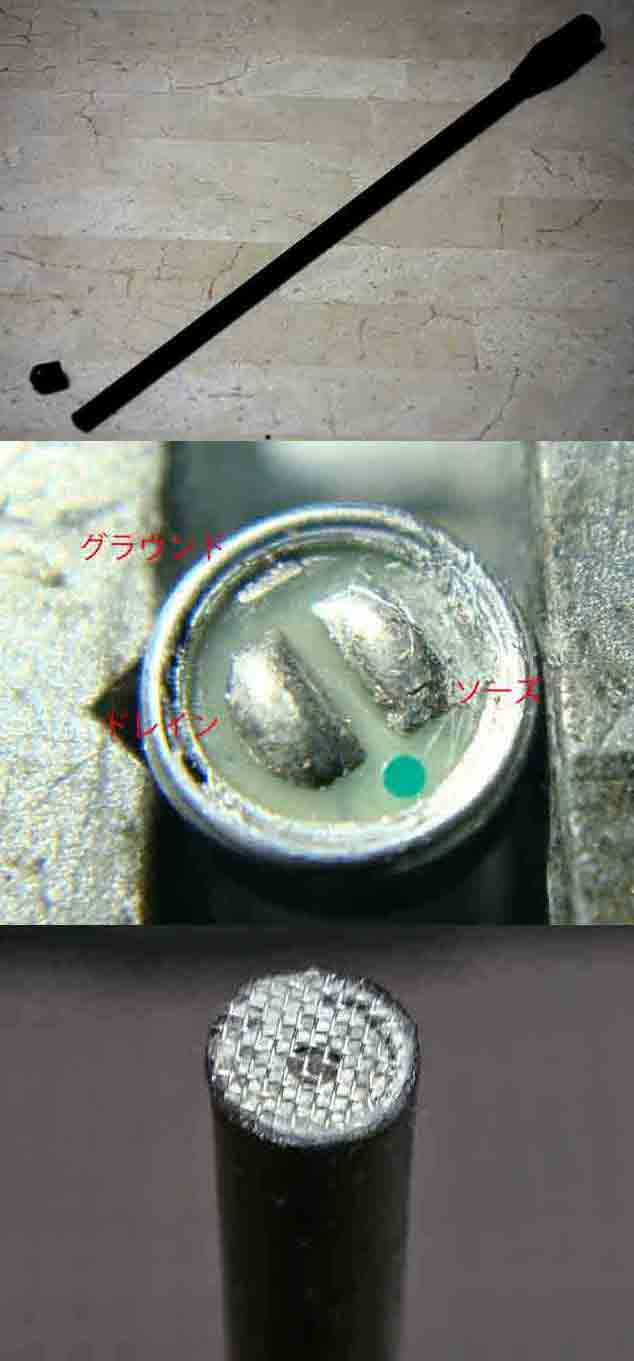

パナソニックWM61Aのソースをグラウンドから切り離して、２線（グラウンド、ドレイン）から、3線（グラウンド、ドレイン、ソース）に改造して、そのユニットに最適化したマイクアンプを蝦名＠西東京さんから頂きました。 早速、マイクアンプと、7φのアルミパイプ、ノイトリックのXLR（♂）を用いて、組み立てました。 1,000Hzの信号を用いて、スペアナでノイズを測定しましたが、市販品のベリンガーECM8000と比べましたが、SNR、音質ともに、今回作成したマイクの方が、遥かに優れています。 マイクアンプを用意して頂きました蝦名＠西東京さん、マイクの仕上げを教えて下さいました前田さん、ありがとうございました。 もう一本作成して、生録を行ってみたいです。

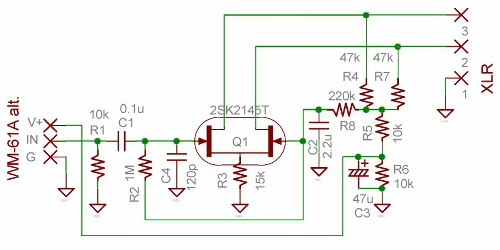

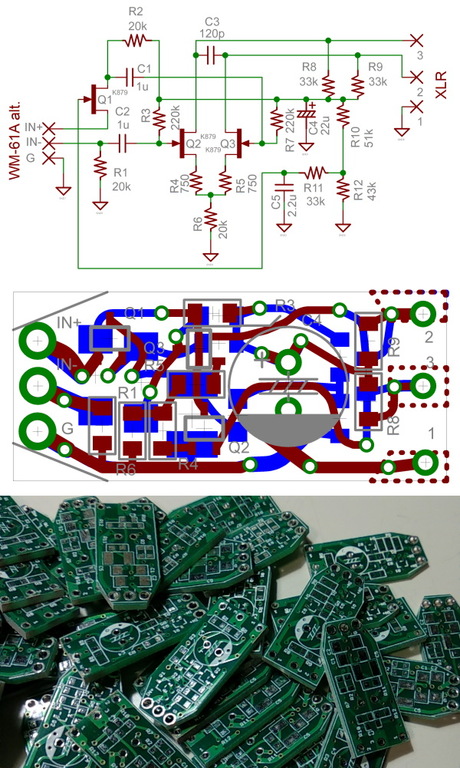

カプセルから線を三本出したものを作って頂いたので、前田さんと相談して、私が使っているタイプの基板でマイクを組み立てて頂きました。回路図から分かるように、簡単な回路で大きなノイズの発生源も無いので音質的に有利だと思います。そのうち、皆で録音してみたいですね。ECM8000ですが、初期のものは良かったという話を聞きますが、その後は測定用と割り切ってツェナーを使っているようで、ノイズがあるようですね。

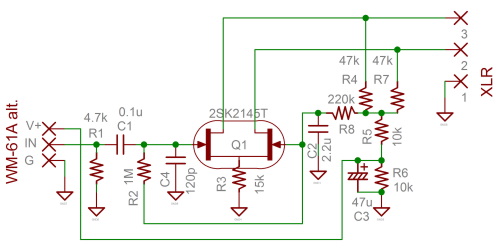

回路図でR1の値が間違っていました。4.7kΩにしないとマイクカプセルによっては動作しなくなることがあります。
前田さんがジャズの録音でクリップしてしまうということで、それに対応するため基板を作りました。ゲインを下げる方法としては1.差動の片側の入力を接地してゲインを6dB落とす（今まで作った基板を流用可）、2.差動出力の反転、非反転の間に抵抗を入れる（今まで作った基板を流用可）、3.差動のソース側に抵抗を入れる（基板を作り直す）があります。前田さん的に１は不可ということです。かといって、２だと負荷が重くなり過ぎて音質が劣化する可能性があります。そこで、３の方法を採用することにして基板を作りました。部品の数が増えたので、部品ライブラリを修正して詰め込んでいます。
わがまま言ってすみません。 部品数が増えてはんだ付けの難度は少し上がりましたが、自由度が増えてうれしいです。

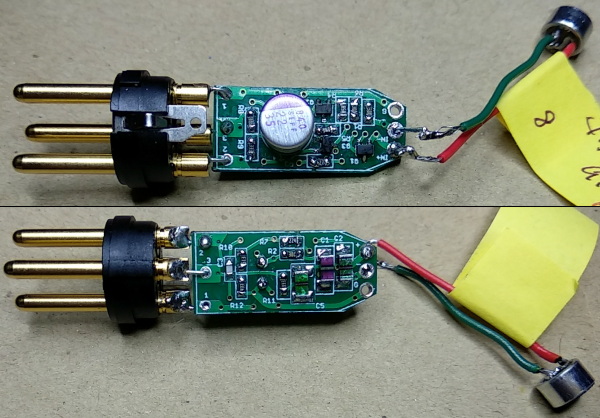

基板製作会で、前田さんが部品を載せた基板を撮影させてもらいました。事前に試作することができずに人柱状態になってしまいましたが、チップ部品をはんだ付けする作業に慣れていますので、問題なく3枚作ってしまいました。
最初は、惨憺たるものでしたが、少しずつ慣れてきて、部品が斜めに付く、角が出ている、フラックスとハンダ屑が飛び散っている、くらいになりました。 これまではマイクを作成するのに「ヨッッッッコイショッ」と重い腰を持ち上げる必要があったのですが、この基板のお陰で軽いノリで作れるようになりました。感謝感謝です。

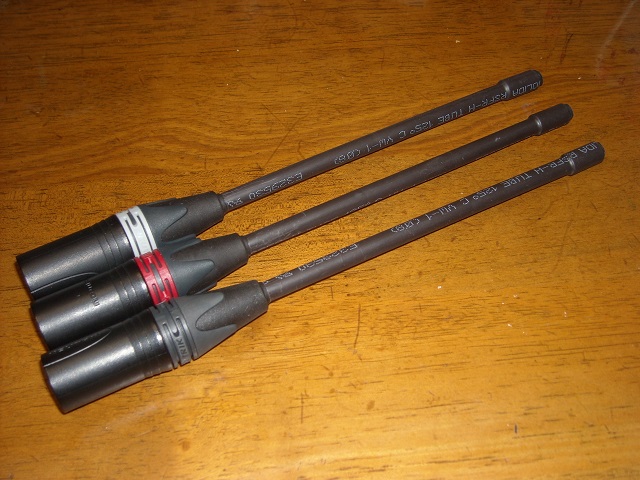

３枚のプリント板はほぼ同じ特性の WM-61Aモドキ改を付けて３本のマイクになりました。 このマイク、一寸前に録音したフリージャズのメンバーに『今度録音するから貸して』と言われて取られてしまいました。使い勝手とかレポートをもらう予定です。

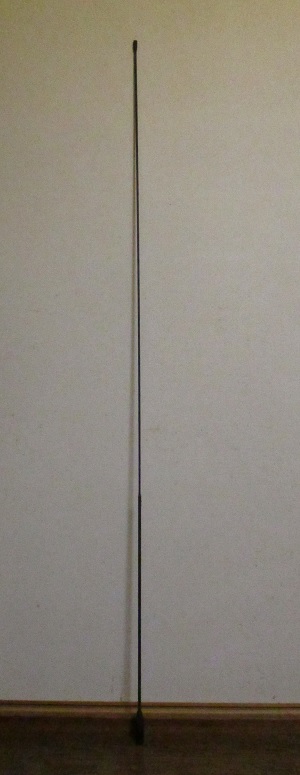

目立たないマイク、しかも高い位置で録りたい、ということで 1.5 m の竿マイクを作ってみました。 4 mm アルミパイプ（ 1 m ）＋ 6 mm アルミパイプ（ 50 cm ）で約 1.5 m です。 問題は、強度が無いので少しフラフラすることですね。

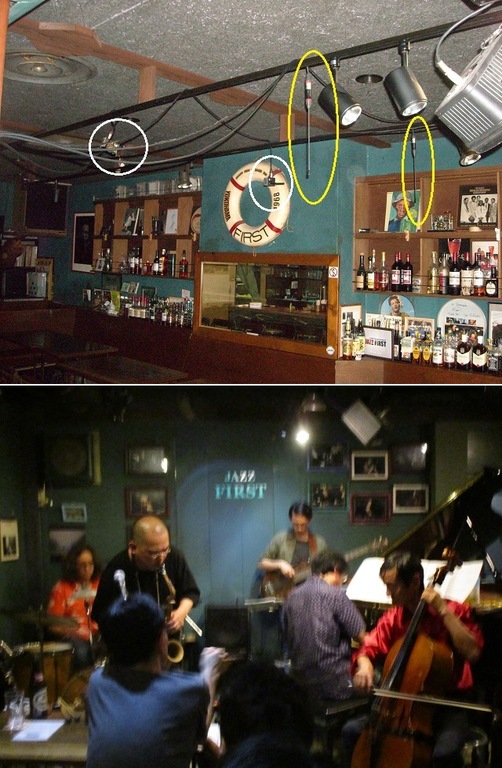

フリージャズの録音を依頼されて行ってきました。 会場が狭いのでライトを吊るレールにマイクケーブルを引っ掛けて録音、１系統は何とかクリップせずに録れました。 ドラムが鬼門。DR-100mk3ではゲイン最少でもクリップしちゃいました。←使い方がわかっていないだけかも。

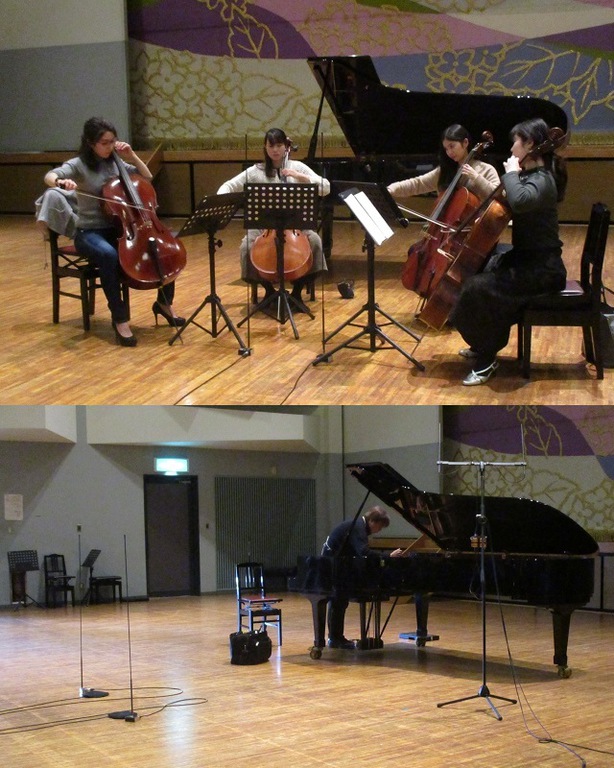

チェロ四重奏の録音をさせていただきました。折角なので至近距離にマイクを設置（写真はリハーサルで、かろうじてマイクが見えます）、バックアップにバウンダリーマイクを置きました。 ピアノソロは、３組セットしてみました。三土会で比較試聴していただこうと思います。

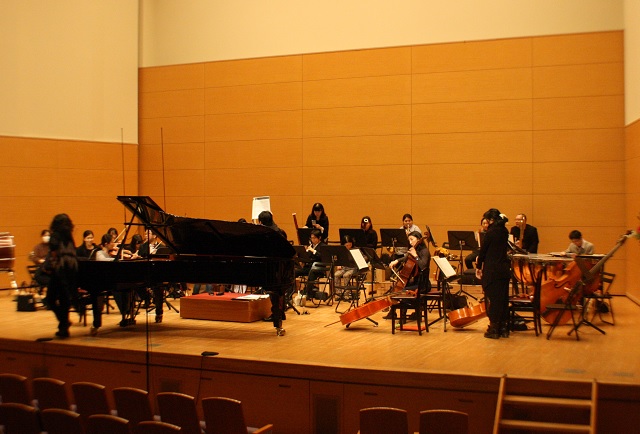

オーケストラの録音初挑戦。 床置きはスペースの関係で少し広め。スタンドは三土会でご指摘がありました２ｍ以上へ、ということで、ステージ前の床から目一杯ポールを伸ばして２．５ｍ以上の高さにセット出来たと思います。音は１月の三土会で。 ピアノが黒いので目立たずに設置することが出来ました。ヴァイオリン協奏曲だと駄目かな.....。
一年ぶりの三土会に参加させて頂きました上段からの録音 イイ感じに聴こえて来ました良かったです 素晴らしかった ♪
内山さん、ありがとうございます。 高い位置のマイクの方が良さそうですが、会場の制限もあるのでマイクとセッティングをいろいろと考えていきたいです。
年末の反省をこめて撞いてきました。 今回はＤＲ１００ｍｋ３の内蔵マイクで録音、鐘の周囲で音が違うことを確認してきました。 撞座の方向（撞く方向です）とその直角方向はほぼ同じ、４５度の方向は（少なくとも至近距離では）音が違いました。

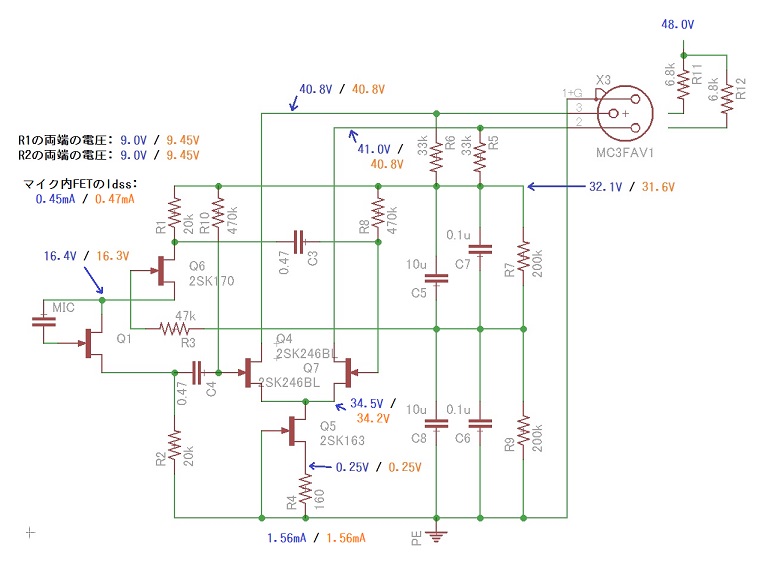

ばらして電圧を測ってみました。 マイク内部のFETのIdssは 4.5mA / 4.7mA で、内部FETに 7V 以上かかっています。予定は 5V 前後だったので、一寸かけすぎでした。

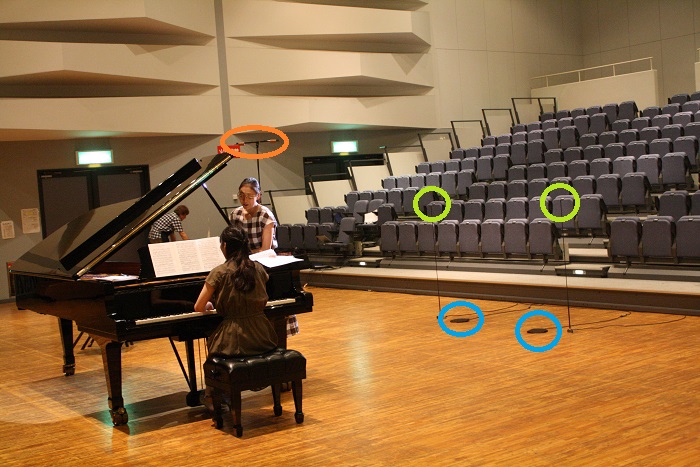

前回、SALA MASAKAで行ったコンサート（No.374の書込み）とほぼ同じプログラムのコンサートの録音です。 ホールとピアノが違うのと、前回は残念ながらメゾの高橋さんが不調だったので、そのリベンジ、になります。 マイクは３か所に立てました。バウンダリーマイク（青）と細スタンド（緑）、そしてステージ向かって右に2m強の高さにマイクを設置（橙）しました。ステージ右はRCAでＰＣのマイク入力に突っ込んでいます。 猛暑日のコンサートになったので、空調がフル稼働で....専用ホールと多目的ホールの空調設備の差がでてしまいました。演奏は素敵だったのに一寸残念。
