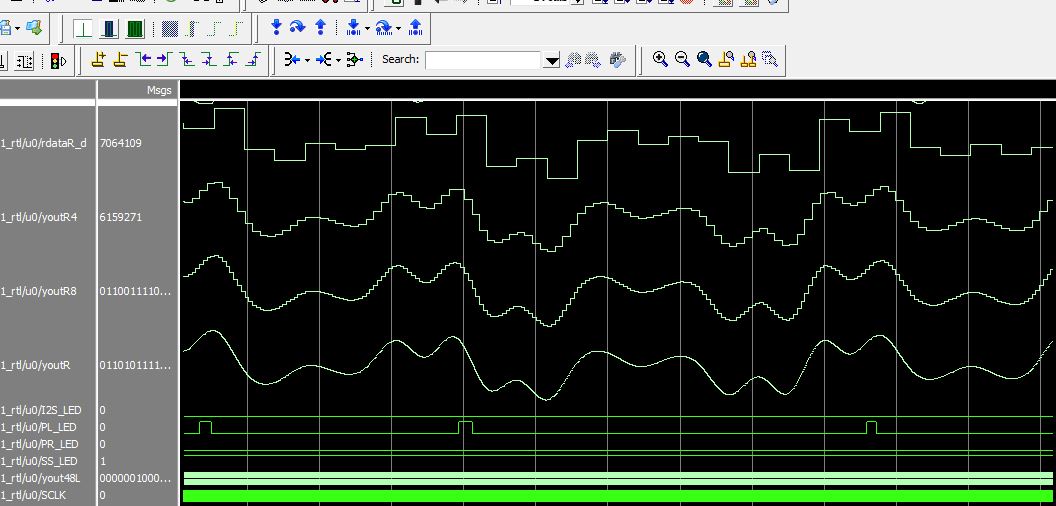

シミュレーション波形

128倍SSDAC良いですね。
三土会が開催されて、聴かせていただくことを楽しみにしています。

　

肥後さん、待ってましたよ。
期待してます。


関澤さん土屋さんごぶさたしております。

きのうまでに新たにPCM1702子基板を搭載し、20Bit8倍スーパーサンプリングで音出しができました。
PCM1704は高くて買えません。

＞NOS（上野モード）

なんか名前が付いてる... (苦笑)

soekris社のdam1021（discrete R-2R）が休眠しているので、i2SでHookupして聞いてみたいです。

以下　URL　i2S Input R-2R sign magnitude DAC
http://www.soekris.dk/dam1021.html

上野さん
ごぶさたしております。ここではNOSと書くより”上野式”のほうがわかる人が多いようです(^-^)
　
関澤さん
今回はI2Sで384k，24bitまで出しているのでいろいろ遊べそうです。

128SS楽しみです。マルチビットDAC：TDA1541AとかPCM1704が蘇るかもしれませんね。快刀乱麻を断つハードな切れ味の上野DACに対して、優しく繊細な切れ味のSSDACに期待しています。

小林さん
ご無沙汰しております。

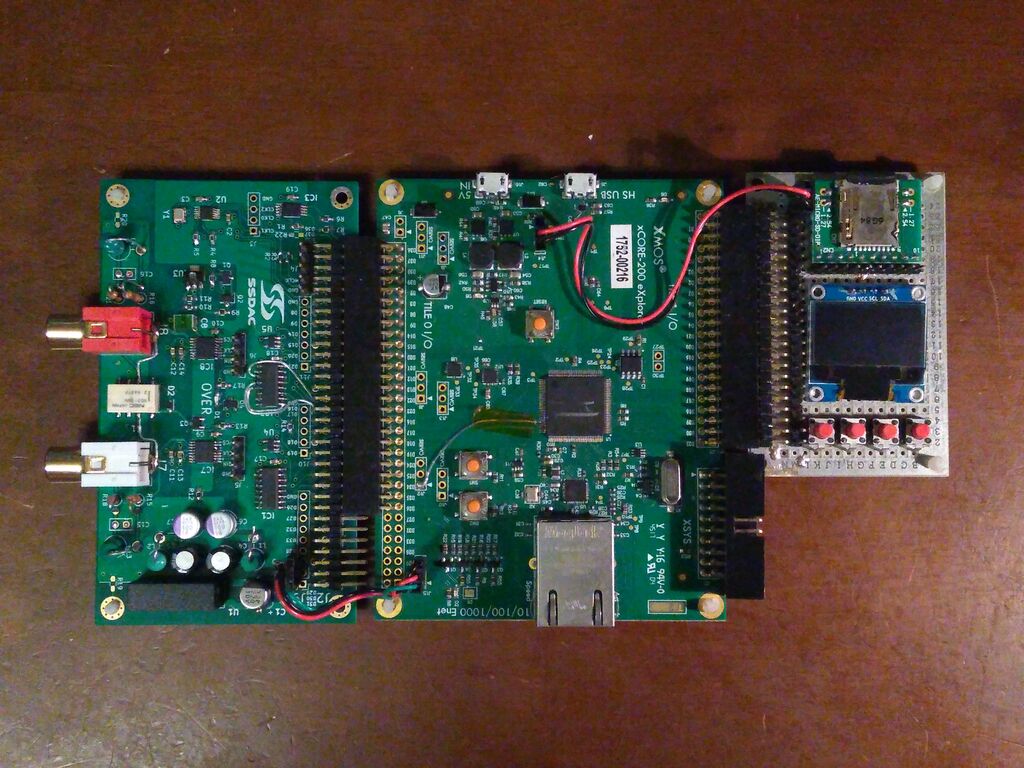

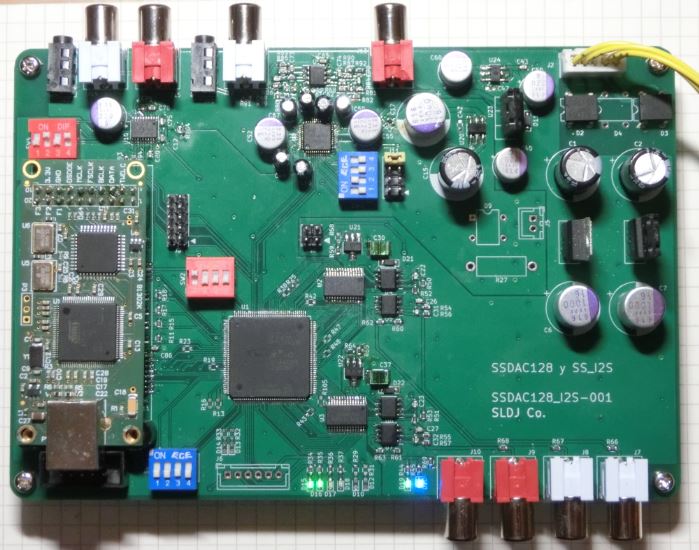

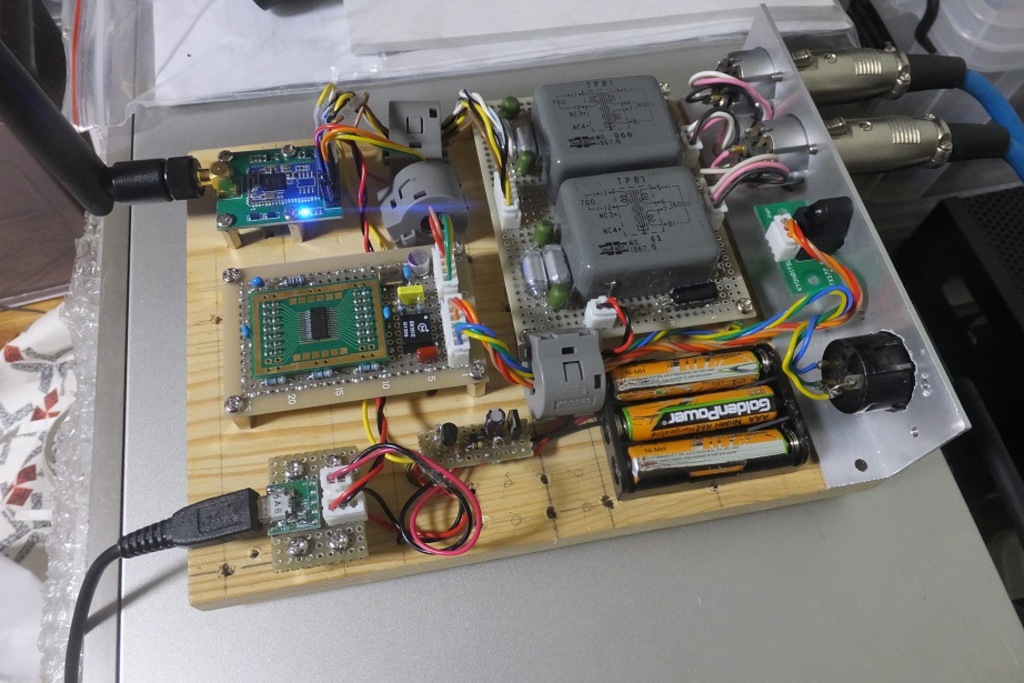

現在128倍16bitと16倍24bitI2S,16倍20BitPCM1702に対応ができました。三土会が再開したら持っていきます。

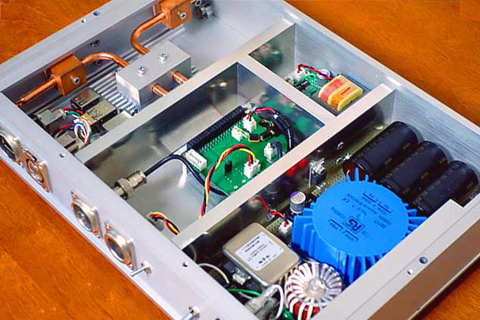

ヒートパイプの利用とか１０ｍｍの隔壁とは極めていますね〜
私の場合PI2やPI3で数回トライするも安定動作せずに断念、やはり本格的な放熱システムが必須という事でしょうかね、ちなみにSDカードのブランドは何ですか？

　SDメモリーをRAMのステージングに用いないソフトを選ぶことが肝要だと思います。　
　ラズパイをプロダクト活用する場合、必ずMicroSDの信頼性と放熱、電源が課題になりますね。

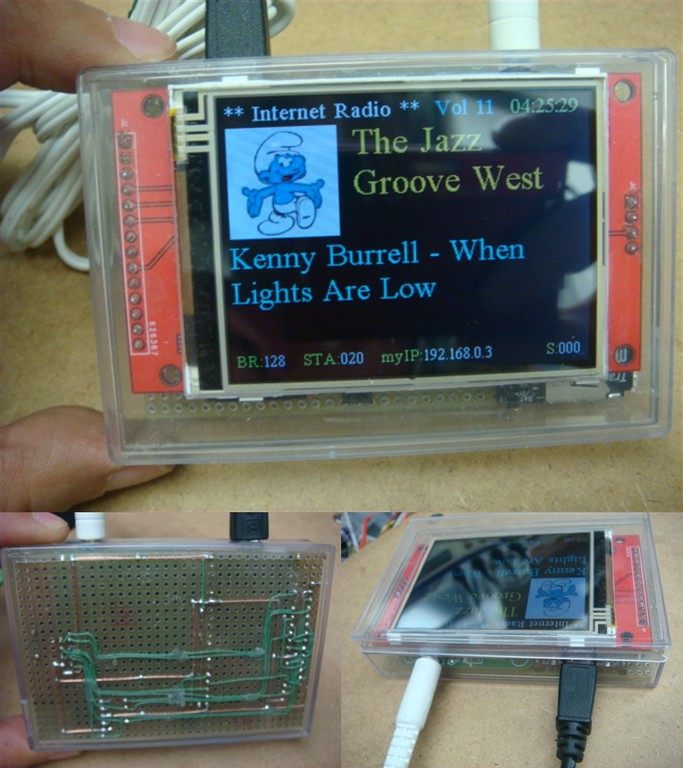

何がどうなっているのか分かりませんが自宅ではPi3BでIさんのDACでかれこれ半年(3600時間)電源入れっぱなしで全く問題なくSmoothJazz.com Globalとかながしていますが。
（そーゆー話じゃなかったらごめんなさい）

私の場合何故か2ヶ月から3ケ月で必ず起動しなくなります！
その度にPi2、Pi3とか交換したので今では怪しい基板が
何枚も貯まりました〜という事で今はDENON製の
ネットワークプレーヤを使っていま〜す。

　ラズパイがトラブル時は、電源の投入等、コールドスタート時に集中してます。
　限りなく「かまわない」事が、安定稼働への道だと思いますが。

電源を２４H入れっぱなしで良い調子で使用していて２〜３ケ月経つと突然フリーズしてしまい、電源を再投入するも二度と起動しないという症状をパイ２で３回、パイ３で２回ほど体験しましたｗ

メールサーバでしたが、20年程前７年位連続運転しました。
（そのリブート要因も場所移動）
普通に使えるラズパイがあれば...。

　ラズパイは、MicroSDの品質により安定性が左右されますね。
　普通のパソコンで言えば、Cドライブに相当するする記憶域が、消耗品のフラッシュメモリーです。RAMだけで完結するソフトだと比較的安定稼働すると思います。

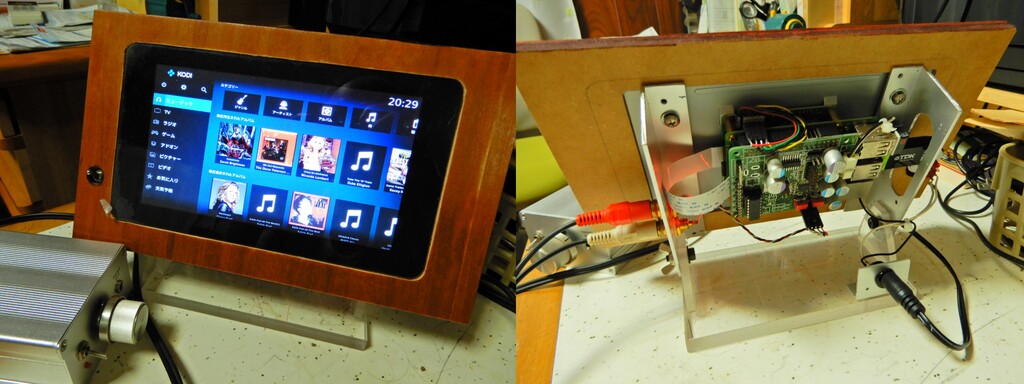

もともとamazon musicの専用機を考えていたのですが、raspberrypi+各種OS ではどうにもならず、結局あきらめてしまいました。今はKodiでyoutubeとかamazon video, NASの音楽再生に使っております。DACはもちろんRASDACですが、出力はヘッドフォンにしています。本体をraspberry4にするか、迷い中。
Amazon Music HDの再生は、ブラウザベースでしょうか？

　プレーヤーソフトは、OSMCとVolumio2を使い分けています。
　Amazon Music HDを再生する場合は、残念ながらVolumio2＋AirPlay（非ハイレゾ）での再生です。
　ハイレゾを再生しても、サンプルレートは、総てAirPlayのボトルネックで、48kHz/16bitが上限です。
　48Khzで、CDの規格（44.1kHz）を超えているので、辛うじて形式的には、JEITAの定めるところのハイレゾと言える様ですが・・・
　アマゾンからHD用のAPIがリリースされて、プラグインが出来るまでは、ネイティブなAmazon Music HDの再生は無理の様です。

切り替えですか。

linux系のブラウザでchromeが使えればraspibian1発で済んでしまうんですが...。以前はchromiumでもfirefoxでもAmazon musicにはアクセスできていたんですが。

まあ、そのうちスキルのある人が解決してくれるのを待っています。

　ラズパイにRaspblian (Desktop)を導入後、アマゾンの
Amazon Developer Services and Technologies からAlexaをインストール

■アマゾン開発者ポータル
　　https://developer.amazon.com/ja/

　Amazon Musicを流すことが出来ます。
　アマゾンに都度アクセスするので、アカウントがある前提ですが、
いまさらEcho Dotと同じ事をラズパイで実現しても・・・

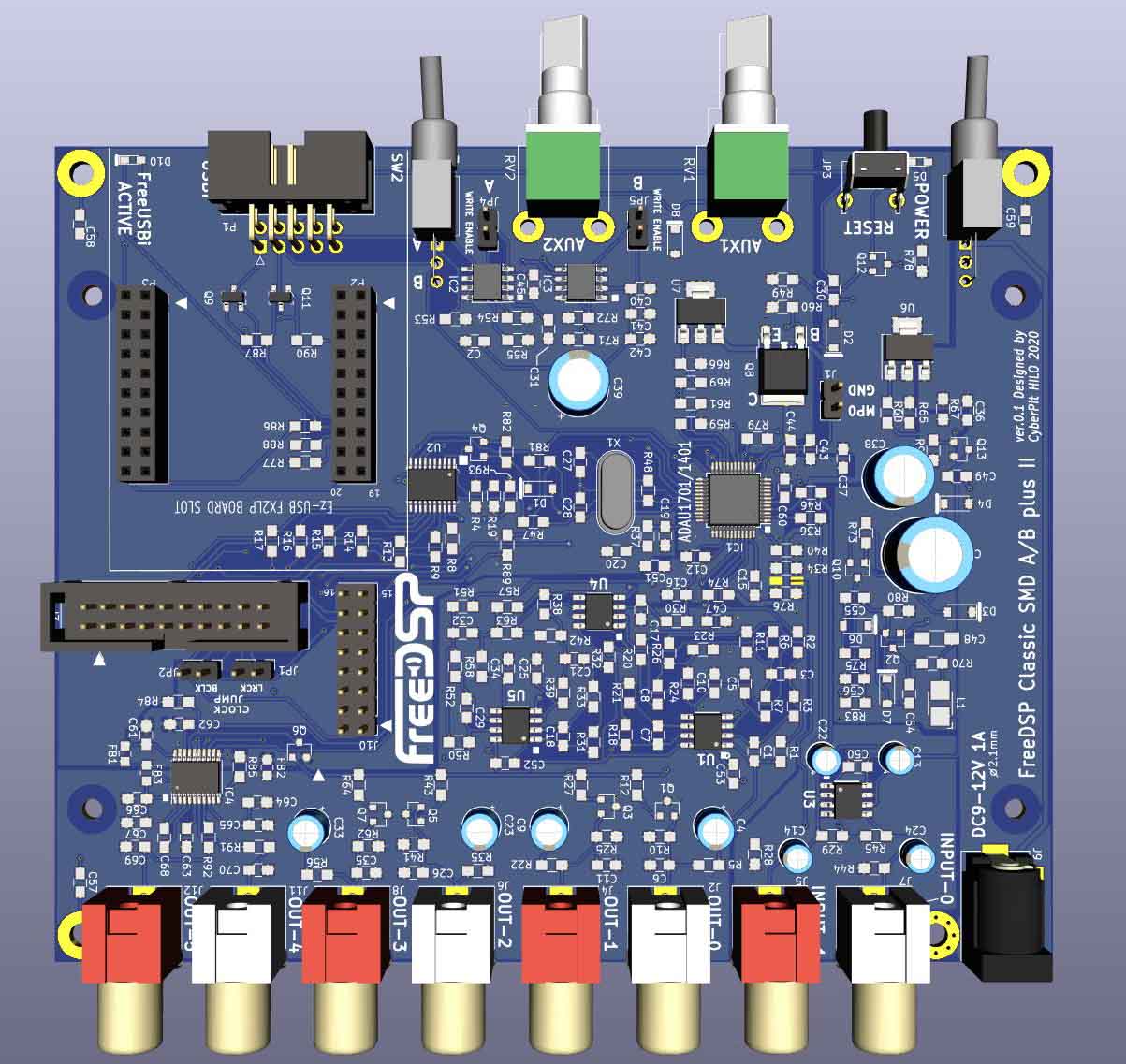

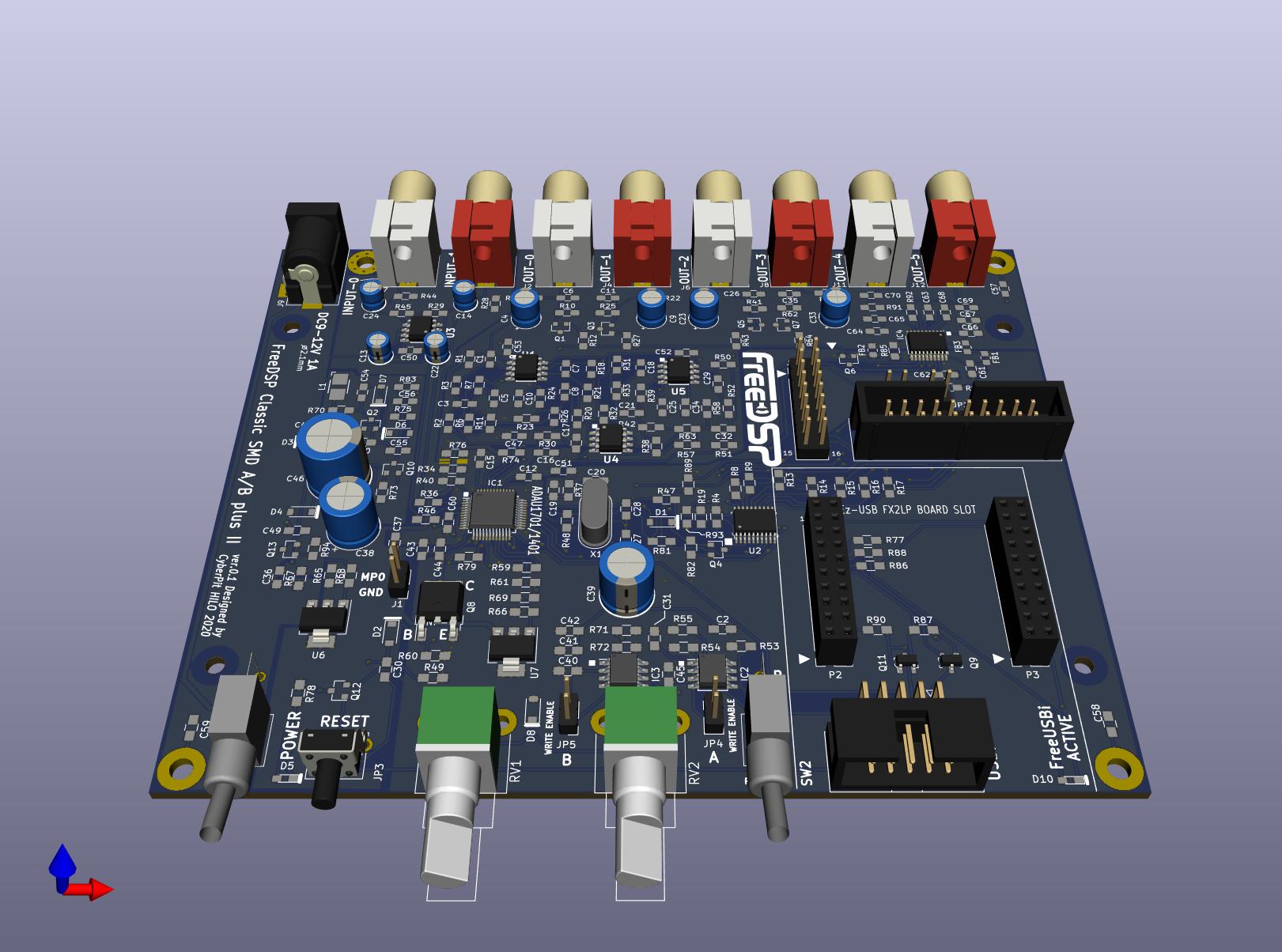

お盆休ですが、Go Toできない都民は週末から以前設計したFreeDSP SMD A/BにDACを追加して2in6outに拡張した基板を設計してました。ついでにFreeUSBiの回路も載せてAll in One化してみました。この基板一枚で3wayのチャンデバが実現できるのでマルチアンプで2way+SubWooferとかを使う機会が多い方にも便利だと思います。 機能的にはほぼ同じですが、リセット時に強制的ににミュートが掛かるような回路を追加しました。基板サイズを134mm x 110mmに拡大してタカチのPF18-4-12Dに収まるようにレイアウトしてみました。
部品集めるのも実装するのも面倒で大変な組み立てですが、中国のJLPCBで見積もってみたところ74LV541とビーズ３点を除いた表面実装部品全てがマウント済みの状態で、基板試作５枚の内２枚だけを実装した場合は送料別で￥9,248かかるのに、同じ仕様で基板10枚試作して内10枚を実装した場合は￥18,089と、かなり割安になるようなので「一緒に人柱になってもいいよ」という奇特な方（笑）おられましたら残り８枚を恐らく１枚２千円程度でお分け出来るのではないかと思っております。


文字数を減らしたら、書き込めました、かなり短い制限のようですね。上記の続きです。

　COVID19のせいで製作会は開催できそうにないので、後付のスルホール部品等はご自分で手配する必要がありますが、殆ど秋月電子で揃うものばかりなので、ほとんど入手に苦労することは無いと思っています。

　この掲示板は、最大文字数、使用可能文字コード体系、禁止ワード等、制限事項が開示されてなので、テキストではなくグラフィックに変換して貼り付けると、事実上無制限です。

極端に短いテキスト制限のわりに画像はデカいの貼れますよね。お出かけできない時のいい暇つぶしになりました（笑）

後付となる部品のリストを添付しました、音質対策部品にするかどうかでコストが異なりますが２千円程度ですかね。

Adobe PDF 書類 ： img20200812114734.pdf -(42 KB)

是非、参加させていただけますでしょうか。
宜しくお願いいたします。

三浦@福岡さん　申し出ありがとうございます。
前回のFreeDSP SMD A/B製作会のときバックオーダーになってしまった方に対応できておらず申し訳ない状況のままで心苦しいのですが。
残念ながらバックオーダーの希望に沿うのも難しそうなので、代替としてこれで宜しければぜひ今回のご人柱にご参加下さいませ。
ちなみに、FreeDSP SMD A/Bと基本構成は同じですが、以下に外寸の増加以外の相違点を列挙します

・ PCM5102 24bit DACで出力2ch追加（基板に実装済になる予定）
・ FreeUSBi用のEzUSBFX2LP基板スロットのスペースを装備
・ 電源用トグルSWのパターンを追加
・ 半固定抵抗を1個削除し、残りをボリューム仕様に変更
・ プログラムA/B切替用SWをトグルSWに変更
・ リセットSWの形状変更
・ GPIOヘッダーの余分なピンを削減

続きです

発注時のSMD部品の在庫状況と送料により変動しますが、5名参加頂いた場合で概ね2千円前後になると思います、部品セットのは頒布は予定していないので各自手配して頂く必要があります、後付となる部品を含めた総額では5千円ほど必要と見込んでいます。パターン修正等が必要ないよう細心の注意を払ってはおりますが、人柱でもいいよという方おられましたらぜひご参加くださいませ。

残念ながら希望者が集まらなかった場合は頒布なしということで、割高となる基板ベンダーでの装着部品を減らして自分用のみを発注する予定です。
詳細は開催が確定しましたら後日ここに掲載するメール経由にて打ち合わせをお願いします。

人柱にならせてください。

岩野さん、参加ありがとうございます。
あと３名以上で頒布開催となりまます、引き続き参加お待ちしております。

FreeDSP SMD A/B plusII　申し込みます
３Wayチャンデバでぜひ使いたいと思います
いつもお世話になっております、よろしくお願いします

FreeDSP SMD A/B plus II　申し込み

人柱希望します

斎藤さん、神本さん、他１名の方参加表明ありがとうございました、お陰様で頒布開催決定です！
早速、発注作業を進めさせて頂きます
進行状況は追ってお知らせしますね


人柱に参加頂いた皆様ありがとうございます。

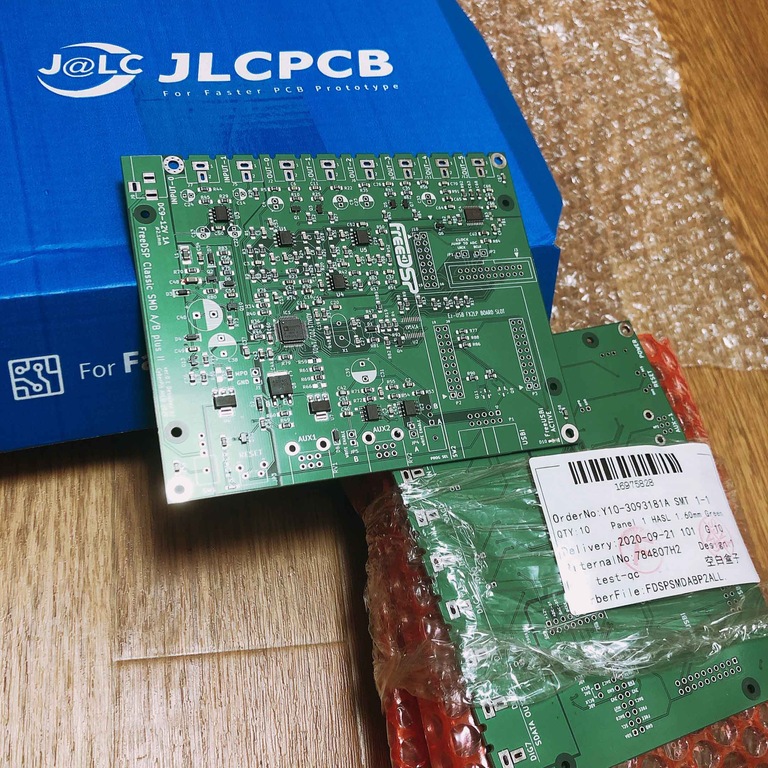

大変お待たせしました、JLPCBでPCBAした基板が届きました！
最終的なコストは日本円請求額でPCBA基板と送料で10枚分が18,306円、これに税金が2,160円の合計20,466円となりましたので、一枚あたり2,047円となります。直接お渡しご希望の方が殆どだと思いますが、遠方の三浦@福岡さん、岩野さん　郵送をご希望でしたら連絡用のcyberpit@protonmail.com
か普段のメアドまでご連絡くださいませ、薄いのでスマートレターかレターパックでの発送を考えております。

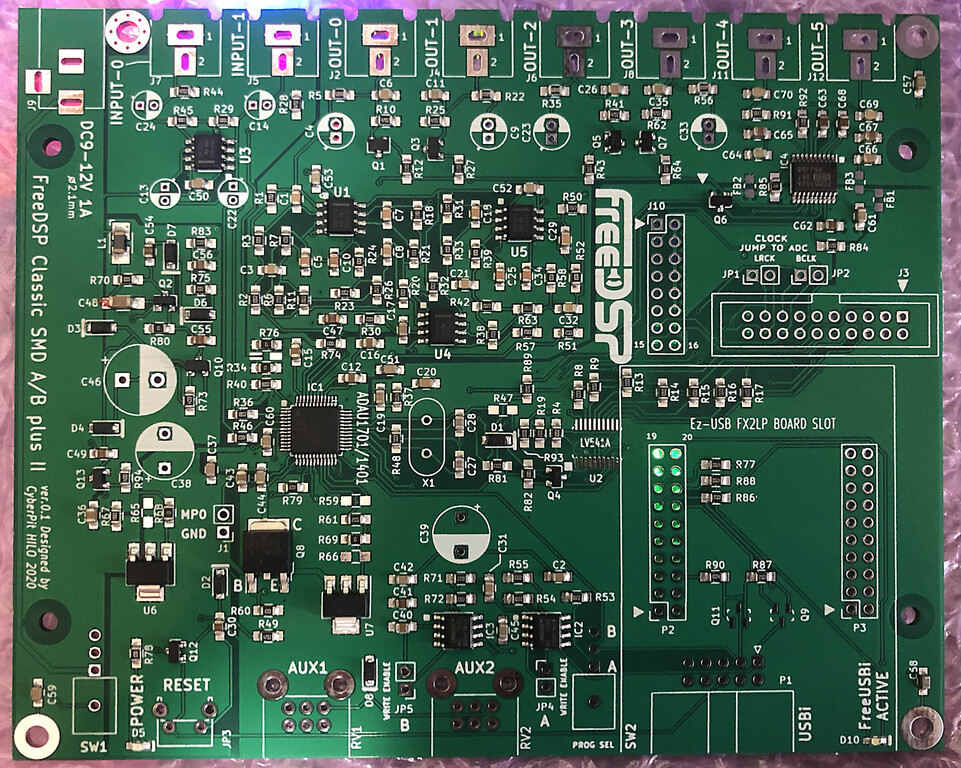

公開している情報とこの画像だけでもある程度判断は可能かと思われますが、まずは先行で一枚作って動作確認してから、マニュアルの執筆にかかりますので、よろしければいま暫くお待ち下さいませ。（裏面の部品ありません）

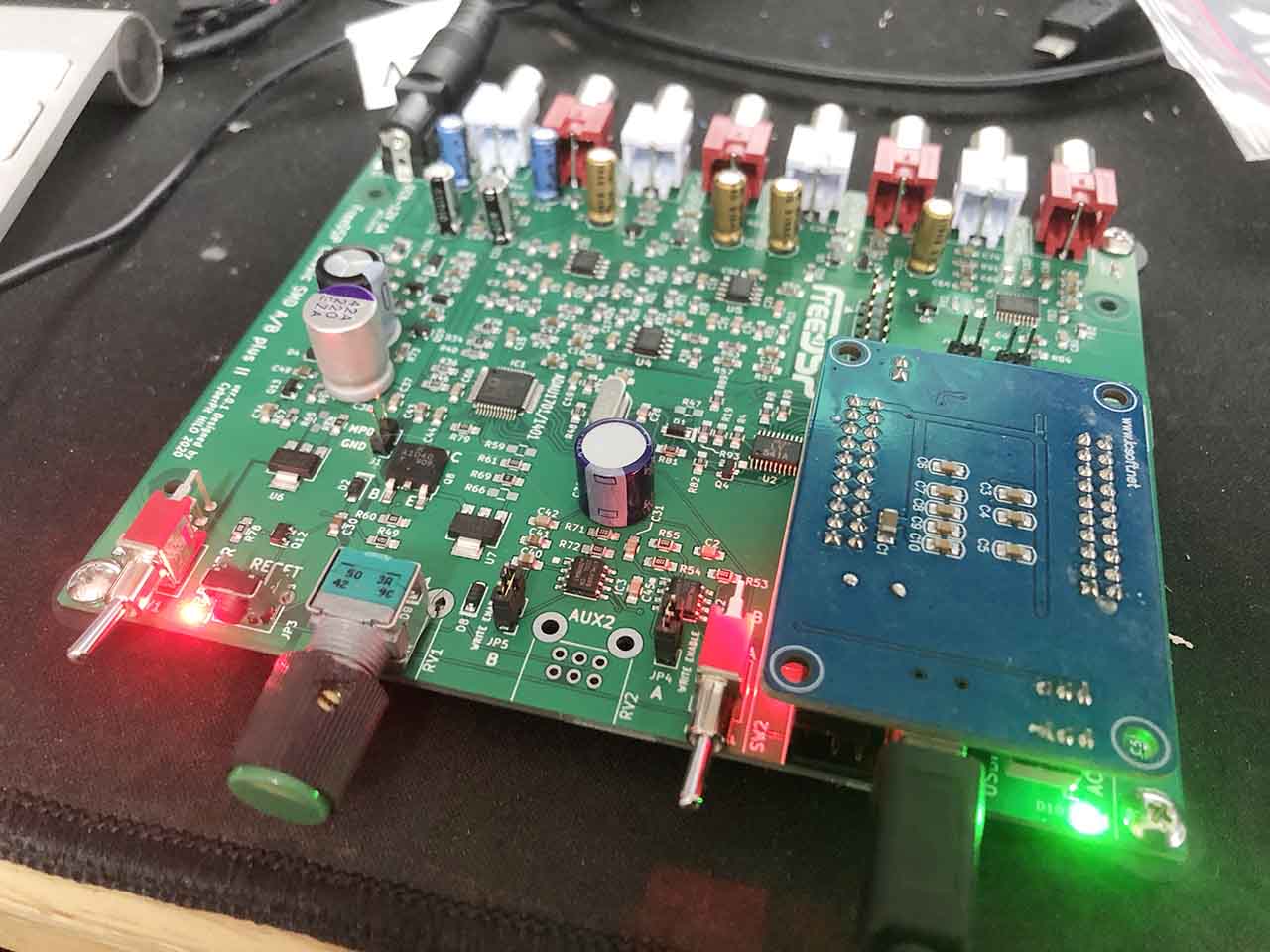

組み立てて動作テストしました、今回は主要部品の殆どが実装ずみなので3時間程で完成。動作テストを実施。
リセットのプルアップの強度が足りなかったので抵抗値を変更、それと192kHz動作に対応させるためにPCM5102へのMCLK供給を止めて内部PLLを起動させる方式に変更、以上で無事動作するよようになりました。右上の基板はFreeUSBi用の基板でmini-USBを接続するだけで書き込めますし、外部からUSBiの10pinケーブルを接続しても書き込みできました。作業のついでに10枚全部上記の対応を実施しておきましたので残りの部品を装着するだけで完成するようになっています。　早いとこ製作マニュアルを書かなきゃ・・・

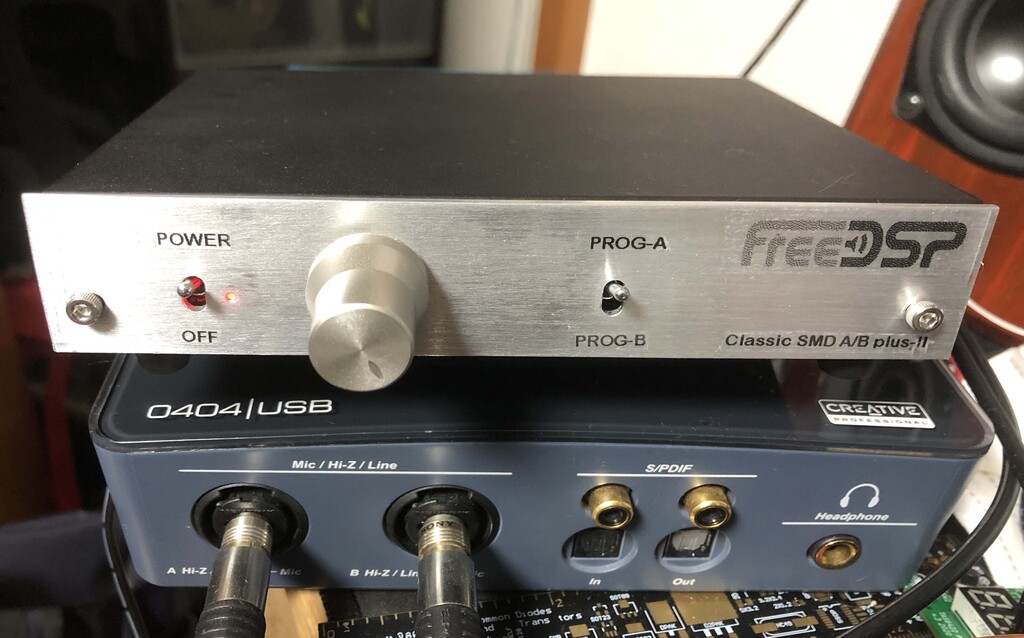

テイシン製TO-13Bというケースに入れてみました、ボロ隠しのアルミパネルを追加してフタが閉じられる状態になりました。基板が裸のまま状態よりノイズが減ったような、変わらないような？
人柱になってくださった方の基板も動いているようなので一安心・・・

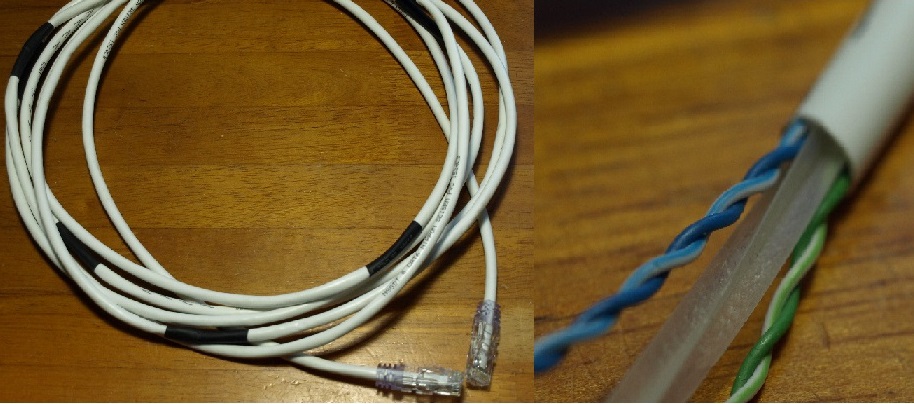

　IEEEの定めたところの100BASE-T2(IEEE 802.3y)ですね。
　無結線の受信側は、どの様な動作になるのでしょうか？・・・
　ハブと繋がず、機器同士を繋ぐ場合、ストレートケーブルではなく、クロスケーブルで繋ぐと、音が良くなるという、都市伝説があります。

ツイストペア2系統はCategory３ケーブルを使った１０Base-Tですね。古ーいLANケーブルだとこのタイプだとか。
私の手持ちにはありませんでした。　
LANでのデータ転送はエラーチエックやRetryがあるので完璧ですがLANケーブルを伝った各種ノイズが悪さをするのでしょうか？　よくわかりません。受信端はバランスのトランスカップルなのでオープンでもノイズはコモンモードとなってるので侵入しにくいと思いますし。
ハブとの間はストレートケーブルでなければダメですが線の数を減らすのはOKでしょう。
何はともあれ転送を半2重（Half Duplex)にするのは音質上、良い気がしてます。

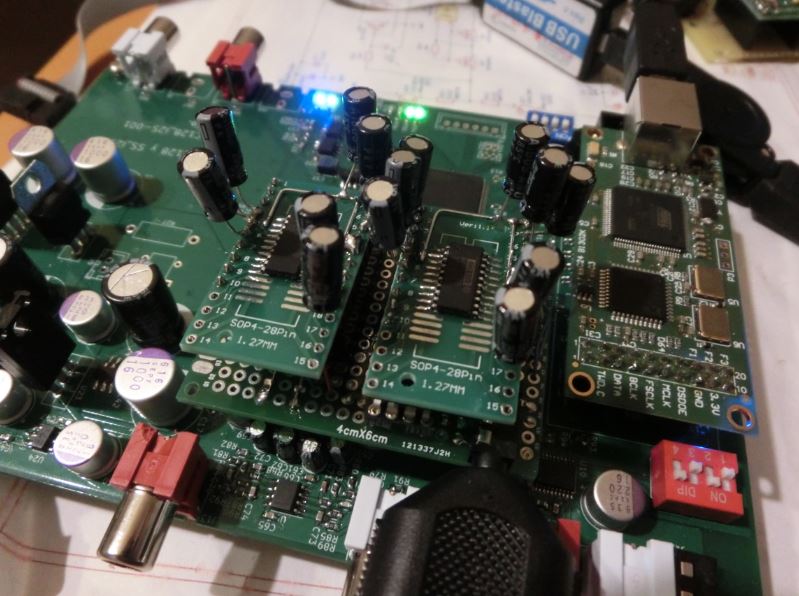

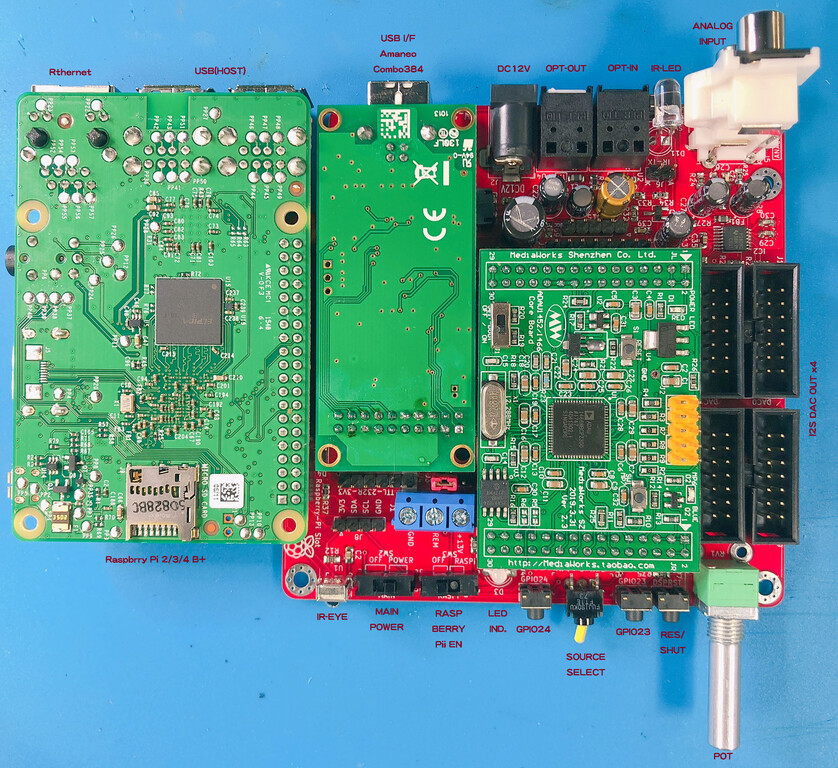

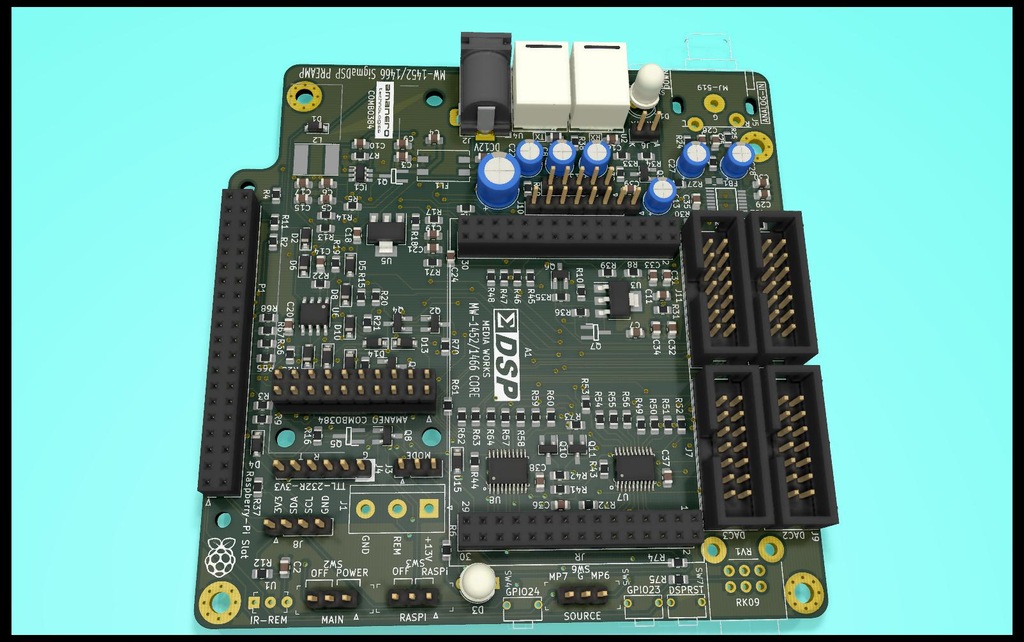

割安サイズ基板にとにかく載るだけ載せました（笑）
これから、動作確認です・・・・
