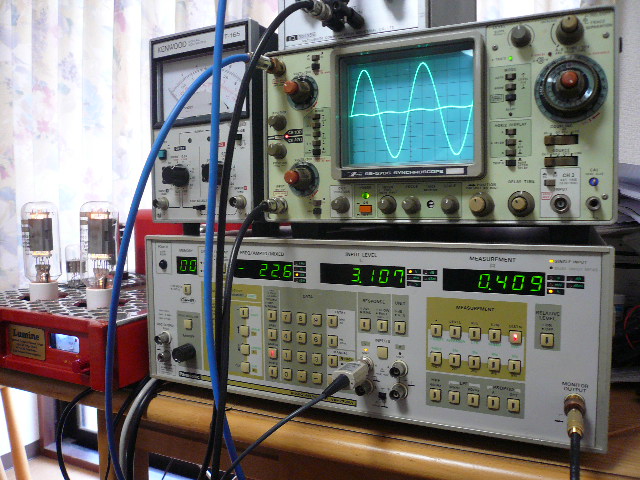

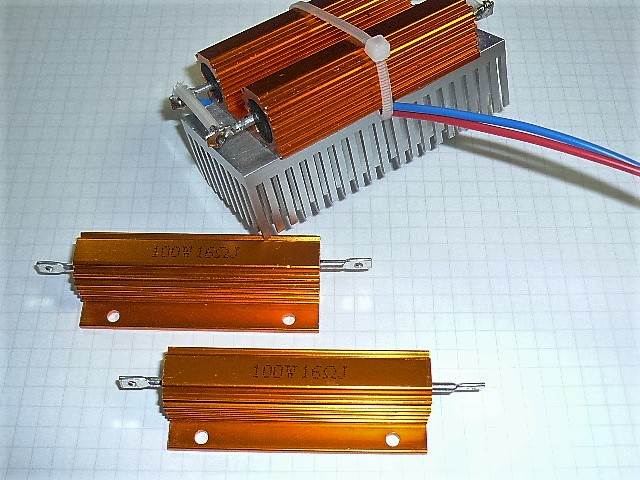

画像タイトル：img20170424012907.jpg -(9 KB)

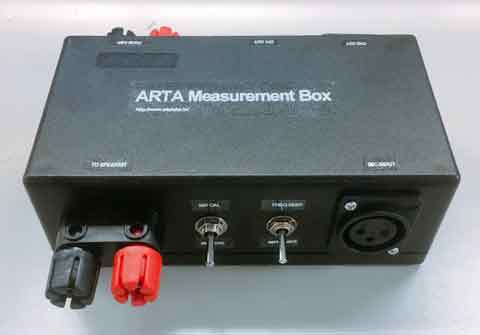

ARTA用の測定ボックス HILO 2017/04/24,01:29 No.581 返信 (t)
スピーカーの計測ソフトARTA
http://www.artalabs.hr/
これを使って測定する際に測定ボックスがあると便利なのですが、例にあるのはアンバラ仕様で使いにくかったので、
BTL出力のアンプや差動出力のクラスDアンプでも測定できるように少しアレンジしてみました、ファンタム電源供給ができるUSBオーディオI/FならECM8000などのコンデンサーマイクも使えます。

http://park8.wakwak.com/~hilo/audio/arta/index.html

三土会でのLLCレゾナンス回路 三上@東京品川 2017/03/19,08:37 No.580 返信 (t)
三土会でのLLCレゾナンス回路についてのアプリケーション・ノートについて、球アンプ分科会に投稿しました。昨夜ディスプレイが壊れたので、さっそく分解してスイッチングレギュレータを取り外し中のホンモノのほうのトランスを取り出しました。
尚、三土会で、高級LCRメータとLの測定値を比較したところ、中華LCRメータのほうは、2割方値が低く出ていました。値段を２割上げてもいいから、正確にしてほしいですね。(笑)
>> 測定器は校正が必要です 田中＠浦和 2017/07/10,15:01 No.592
例の中華LCRメータは、１，２，３番ソケットをジャンパ線で短絡させて、電源を入れると、セルフテスト・モードとなります。
爾後、ジャンパ線を外すと校正モードになります。校正してから使ってみてください。
>> インダクタンス 土屋 2017/07/12,12:26 No.593
コア付きのインダクタンスは測定周波数や電流で値が変わるので結構面倒です。測定器を疑う前に、電流依存性の小さい空芯コイルやスピーカーネットワーク用のコイルで比較されたらいかがでしょうか、そんなことはすでに試されているような気もしますが。
>> 実機測定 masuda 2017/07/12,23:38 No.595
特にB Hカーブギリギリで使う電力ものは非線形あり、周波数特性あり、損失ありで実際の動作レベルで測定しないと意味ないのだろうと。
>> 無題 やまだ 2017/07/12,23:44 No.597
これって、出力トランスのインダクタンス表示も同じかと思いますが、こちらもどの程度信用して良いのかいまだ謎です。

画像タイトル：img20170314151433.jpg -(105 KB)

PWM中華二味 三上@東京品川 2017/03/14,15:14 No.576 返信 (t)
三土会における、土屋2さんのスイッチングレギュレータ研究に感銘を受け、
さっそく壊れた(壊した)スイッチング・レギュレータを分解して測定してみました。
測定には、中華製を動員。左上のトランスがよく見かけるSW電源のトランスで、
中華880円のLCRメータで計測すると4.8mH(測定周波数は不明).
このトランスを駆動するためのPWMを5チャンネルぶんマイコンで製作。
周波数が効率と音に対する影響を調べるために 5.8KHz から12MHzの以下の4周波数にあいました。
(PWM8_1, Clock VC1 24MHz, Period255 PW:124)Port00 94KHz
(PWM8_2, Clock VC2 6MHz, Period255 PW:124)Port05 23KHz
(PWM8_3, Clock VC3 1.5MHz,Period255 PW:124)Port12 5.8KHz
(Count8_1, Clock 48MHz, Period3 Compare Value:1)Port03 12MHz
(Count8_2, Clock VC1 24MHz, Period3 Compare Value:1)Port04 6MHz
この周波数のチェックには、これまた中華800円のロジアナを使用。
実は秋月で売ってるン万円のロジアナと互換(偶然でしょう)
中身はサイプレスのDAC入りのEZ-USBなので、作っても400円くらいはかかる。
時給1,000円でも24分では作れないので、中華製をゲットしました。
ロジアナソフトは、オープンソースが使えます。
ロジアナ画面は、6MHz Duty 50%のPWMです。
なんとこのトランス、6MHz が通りますね。
通るどころじゃなく、5.7MHzの共振ピークがあり、二次解放時に
10X の二次p-p電圧が観測できました。
おおータマのB電源が射程内に.....
皆さんもスイッチングレギュレータを壊して実験してみましょう。
題して中華二昧　もう一品欲しいところですね。
>> 無題 清水 2017/03/15,11:27 No.577
何か誤解があるようですが、それはトランスではなくラインフィルタです。
こんなヤツですね。
http://www.korin.co.jp/product/line_filter.html
スイッチングトランスについては、これが実用的です。
「Magnetics Design for Switching Power Supplies」
http://www.pearl-hifi.com/06_Lit_Archive/15_Mfrs_Publications/Texas_Instruments/Magnetics_Design_for_Switching_Power_Supplies.pdf
日本の本では触れていない、近接効果による損失もチャンと載ってます。
>> コモンモードチョーク masuda 2017/03/15,16:43 No.578
写真はコモンモードチョークですかね。格好はいいのですが、コモンモード用なのでコア面積は小さく、すぐ磁気飽和してしまうでしょう。joule thiefとしてLEDを点灯したことはありますが。
これを電源トランスにしたら数W程度だと思います。
>> ご教授ありがとうございます。 三上@東京品川 2017/03/16,11:34 No.579
清水さんmasudaさん、ありがとうございます。昔バラして、部品として箱に放りこんでいたのですが、正体が分かりました。スイッチングレギュレータに使われていたのですが、バラしてしまったので、どこに使われては不明でした。教えていただいたスイッチイング・トランスを調べてみます。今回は、中華測定器の紹介ということで。

画像タイトル：img20170222140821.jpg -(83 KB)

振動センサー 土屋　埼玉県狭山市 2017/02/22,14:08 No.575 返信 (t)

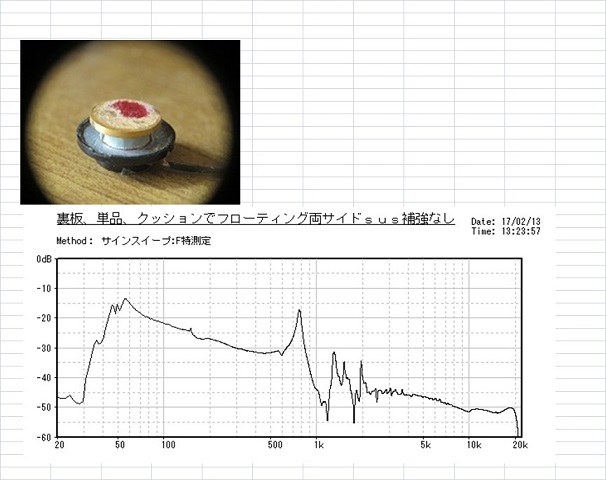

SP・BOXの振動測定用にセンサーを作りました。
イヤフォンの振動板に紙筒を介して２ｇ位の重りを付けただけですが４ｋHz位までの振動が見れそうです。
石田さんの話では市販のセンサも安価に入手可能だそうです。
参考までに小型箱の裏板の振動データを添付します。

画像タイトル：img20161205030231.jpg -(225 KB)

自宅電力測定 岩野＠中野 2016/12/05,03:02 No.570 返信 (t)
オーディオネタでは無いのですが・・・

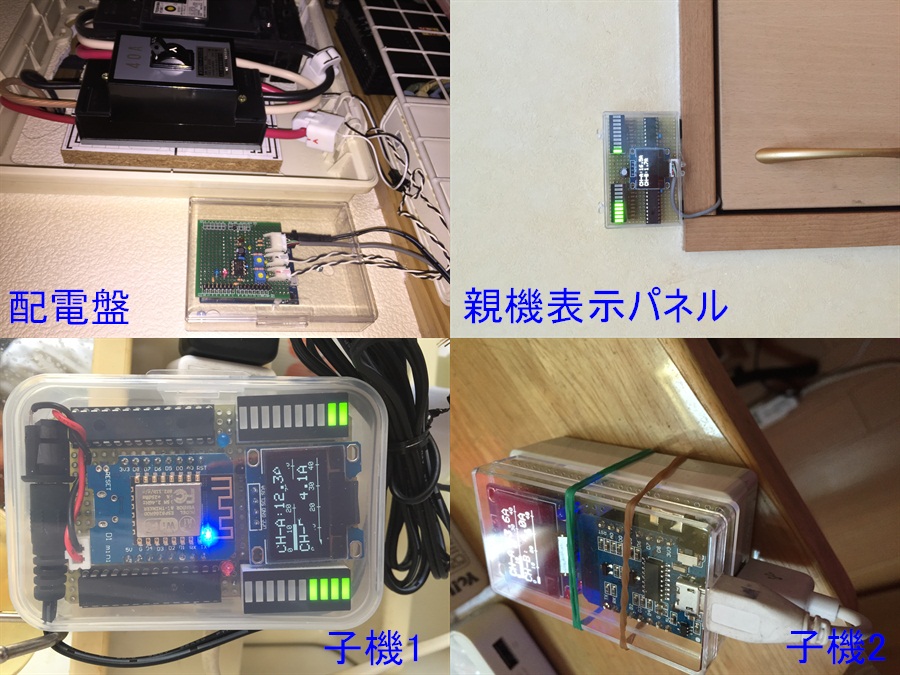

夏場に、よくブレーカーを落とされてしまうので、大電力を使う機器をスイッチを入れる前に確認できるようにと作成しました。

自宅の単相３線式の電流をリアルタイムに２系統を測定し、Ｗｉｆｉ経由で、主要な箇所に表示させます。
測定は１秒間隔で、ＵＤＰパケットで各子機へ、グローバル送信
３０秒ごとに、３０秒間の平均値をネット上のサーバーへ送り、グラフ化
ＰＣで、過去も含めてグラフで見れます。
下記の　Ambient、IoTクラウドサービスを利用させていただいてます。
https://ambidata.io/

ハード構成は
Ｗｉｆｉ機能付きのＣＰＵはＥＳＰ８２６６
電流はU_RDの８０Ａまで計測可能な極小型クランプ式電流センサ「CTL-10-CLS」
１０ｂｉｔ２ｃｈ　Ａ／Ｄコンバータ　ＭＣＰ３００２
１２８ｘ６４ドットの、超小型ＯＬＥＤ表示機と
パッと見てわかるように、１０個のＧＹＲ色のＬＥＤ表示機
開発環境はＡｒｄｕｉｎｏ　ＩＤＥです。

ここのＨＰを参考に、機能を追加しております。
http://takehikoshimojima.tumblr.com/post/134570216574/%E6%F3..
>> ＩｏＴクラウドサービス 内田＠群馬 2016/12/07,09:17 No.571
いや〜便利なサービスがあるんですね！

私のべリンガー専用電源にもＡＣ電力を
リアルタイムで測定する機能があるので
このサービスを使えばスマホからオーディオ
システムの消費電力が見られるのか〜
ちょいと面白いかも。

画像タイトル：img20160901230304.jpg -(78 KB)

アナログディスカバリ 肥後＠中野 2016/09/01,23:03 No.565 返信 (t)
内田さんに見せていただいたアナログディスカバリが便利そうだったので、買ってしまいました！
無帰還電流ヘッドホンアンプの長時間オフセットドリフトを測定してみましたが良好です。手持ちのテクトロのデジタルオシロでは分解能の問題で誤差が大きくmV単位の長時間測定が困難だったのですがこれで解決しそうです。
>> 便利でしょ〜 内田＠群馬 2016/09/02,08:56 No.566
ゲットしてしまいましたかｗ
やはり２はカッコいいな〜

あと、ＦＲＡplusもとても便利ですので是非！
>> AD2用アダプター基板 ＡＲＩＴＯ＠伊吹南麓 2016/09/02,11:37 No.567
ちょっと便乗させてください。
アナログディスカバリー２用のFRAplusアダプター基板を作りました。
＠５６３円で頒布しますので、興味のある方はご利用ください。
　
http://amp.umetech.com/images/ariq/img//2424.jpg
>> すごく便利です！ 岩野＠今日は中野 2016/09/02,14:17 No.568
私も、愛用させていただいております。超超超便利です。
>> 無題 肥後＠中野 2016/09/02,22:40 No.569
さっそくＦＲＡplusも試してみています。
ARITOさん、すばらしいソフトをありがとうございます。

画像タイトル：img20160721004012.jpg -(154 KB)

監視用メータ 岩野＠中野 2016/07/21,00:40 No.563 返信 (t)

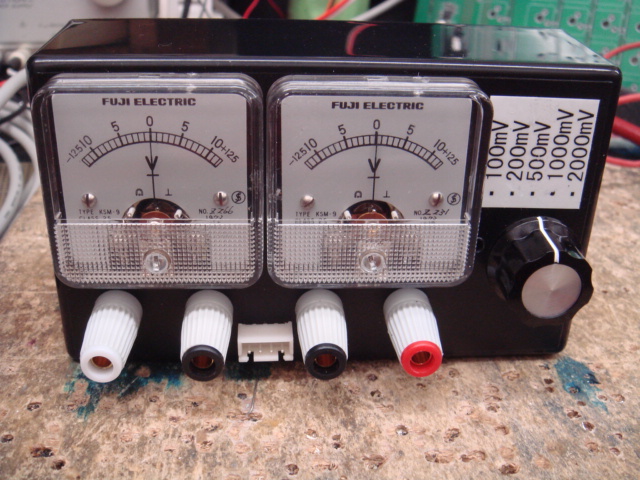

＋−に振れる電圧計を入手したので、
改造して、１００ｍＶ，２００ｍＶ、５００ｍＶ，１Ｖ、２Ｖに対応させました。
２ｃｈありますから、ＤＣオフセットや、バイアス電流の監視に便利です。

画像タイトル：img20160406001837.jpg -(31 KB)

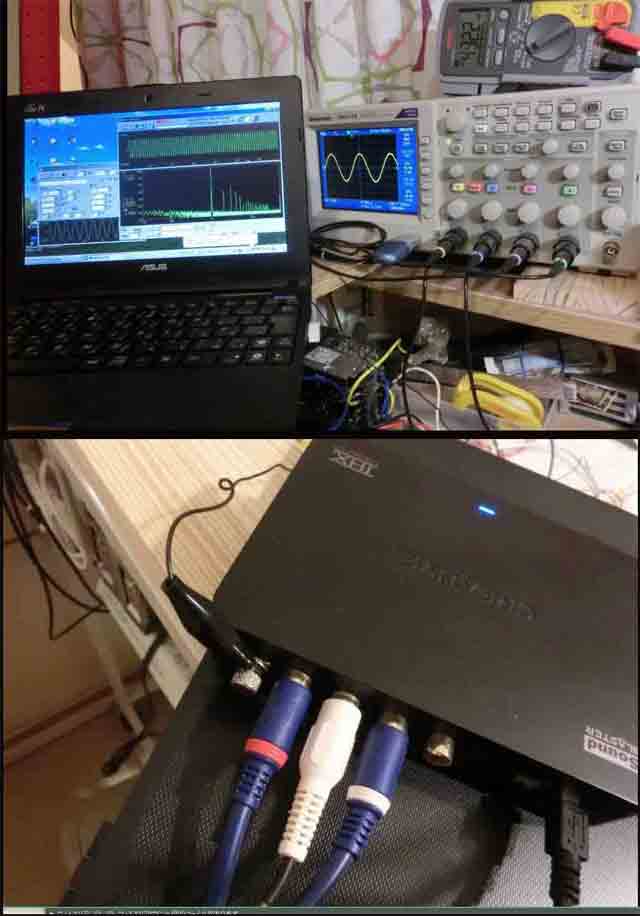

歪率測定用パソコン 肥後信嗣 2016/04/06,00:18 No.561 返信 (t)
実験机とデスクトップPCの行き来をするのがめんどうなので、古いXPパソコンを歪率用に仕立てました。USBサウンドカードのアースをアンプのGNDに接続するとTHD+Nが0.01-0.02％程度改善します。あなどれません。
>> 無題 石田@北柏 2016/04/06,08:27 No.562
　古いPCでも測定用なら充分使えますし、オフラインでもよいので私も重宝しています。
　efuさんのプログラムと組み合わせれば歪み率計も要りませんし、可聴範囲なら周波数特性も見られますね。
　音響用にもomniMIC用はほぼ専用化しています。
>> 無題 肥後＠中野 2016/07/21,20:31 No.564
ネット接続状態でwavewspectraを使うと、割り込みが頻発するらしくFFTの画面と歪率が乱れるので、有線、無線ともにLANをオフにして使っているのですが、逆に音飛びを検出するのにwavespectraでFFTをモニターするというのは使えるかもしれません。

ＦＲＡｐｌｕｓバージョンアップ情報 ＡＲＩＴＯ＠伊吹南麓 2016/02/03,20:31 No.559 返信 (t)
自動測定ソフトＦＲＡｐｌｕｓの作者である、みやさんが、ブログにこれまでのバージョンアップでの変更内容をまとめてくださっています。
　
http://blogs.yahoo.co.jp/xeres0512/18233689.html
　
ものすごい頻度で、ますます便利になってゆくＦＲＡｐｌｕｓです。
本日、またバージョンアップとなりました！
　

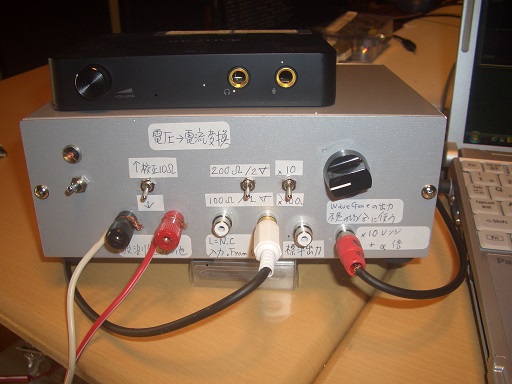

画像タイトル：img20160101224325.jpg -(109 KB)

無題 いなの 2016/01/01,22:43 No.558 返信 (t)
本文なし
