秋月で買った、ＡＢＳ樹脂ケースに入れました。かなりギリギリですが、押し込みました。タッチパネルなので、表面が大きな開口です。ソフトも、手を入れて液晶の文字化け対策や、ＳＤカード読み取りの改善、バックライトの輝度制御の修正、表示の一部がドイツ語表記を英語へと修正しておきました。

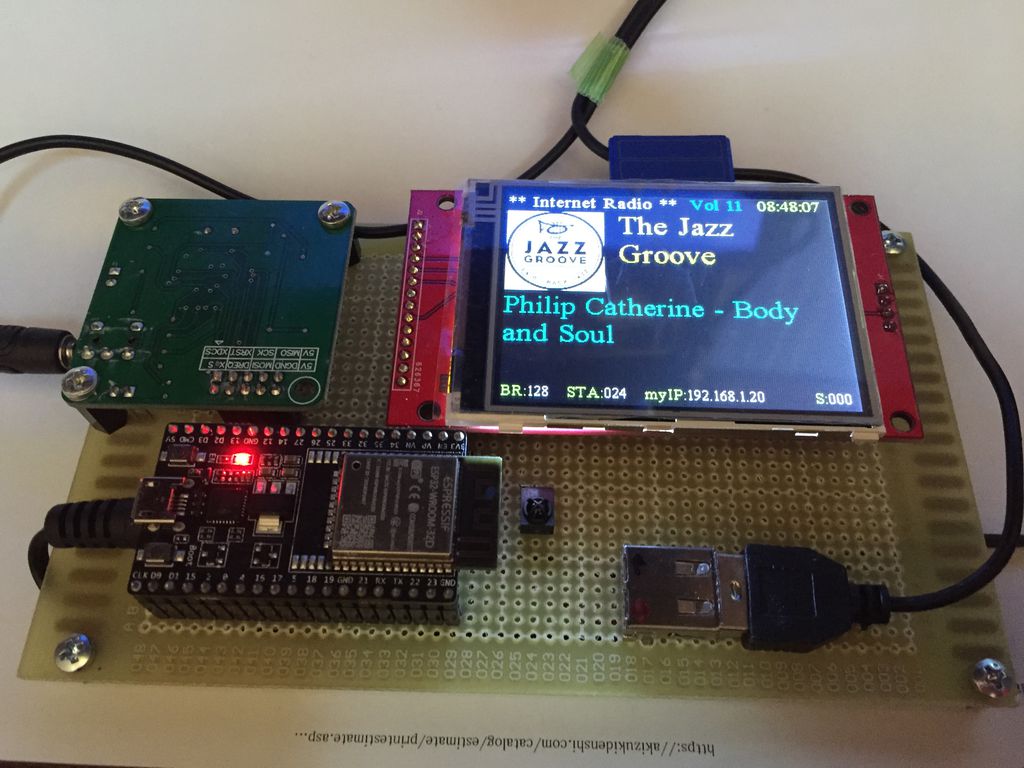

ESP32という、マイコン？を使って、インターネットラジオを聞ける物がネットに載っていたので作ってみました。構成はＥＳＰ３２ＶＳ１０５３のデコーダボードタッチパネル付き液晶ＩＲ受光素子ＳＤカードで、できてます。ＭＰ３ファイルも再生できます。ArduinoIDE上でソフトを作成して書き込んでやるのですが、液晶を、アイテンドウで購入品にしたところ、タッチパネルから得られる情報が、上下左右が逆でしたので、ソフトを少し手を入れて対応でした。これで、ネットラジオが省エネで聞けます。

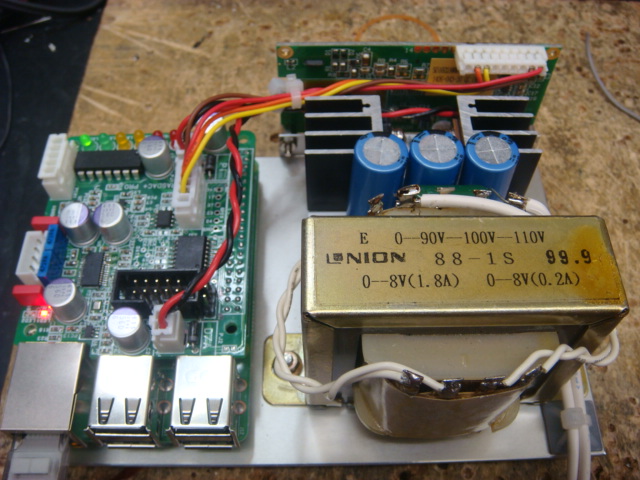

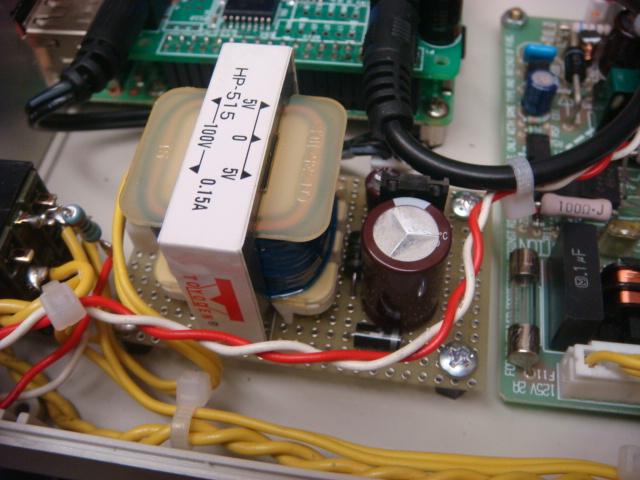

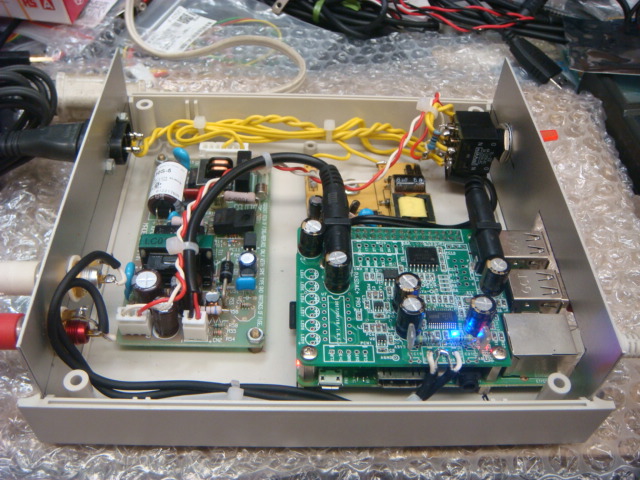

ヤフオクで、このトランスを発見した時、もう感動しました！Ｐｉ３Ｂ＋と、ＲＡＳＤＡＣ＋ｐｒｏの為に作られてきたのではないかと！というわけで、月末、年度末で、ボロボロになるまで働いた（嘘）御褒美で、１台バラックで作りました。適当なアルミ板で・・・電源は、以前から作ってある、トロイダルが載る奴をちょん切って流用です。Ｗｉｆｉがあるので、オープンフレームです！（手抜きと言う）
Pi3B+は、起動も早い、動作が軽い！
ＲＡＳＤＡＣ＋ＰＲＯ基板は、実装が間に合わないので、関澤さんの不具合品を修理したものを、ランニングテストを兼ねてお借りしてます。（言い訳）
８V×2ですと、町田のオフ会（AC電源：95V）の会場でも、 難なく立ち上がります。 先日、HiFiBerry Digi+ Proを入手して、RAS-DAC Proと聴き比べましたが、最新のHiFiBerry Digi+ Proは、廉価なMEMSに改悪されており、RAS-DAC Proの方が音が良かったです。

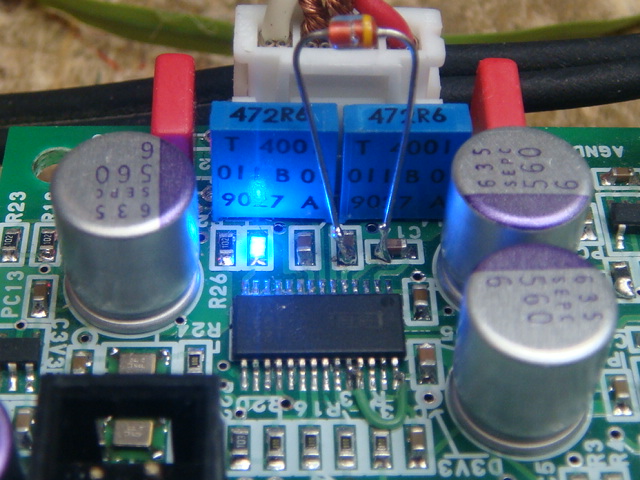

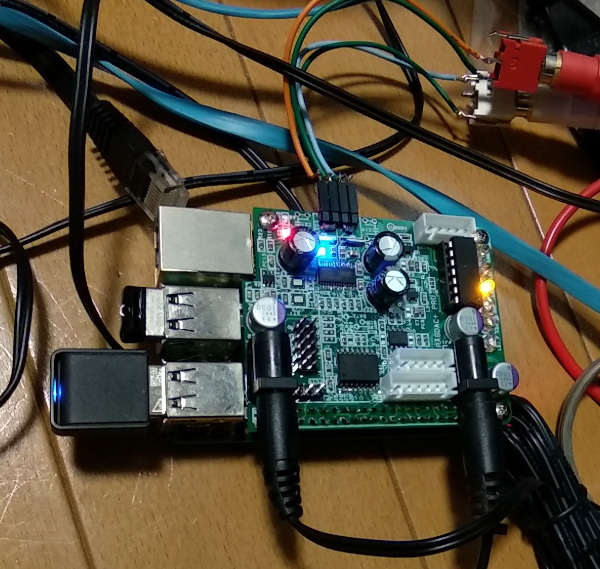

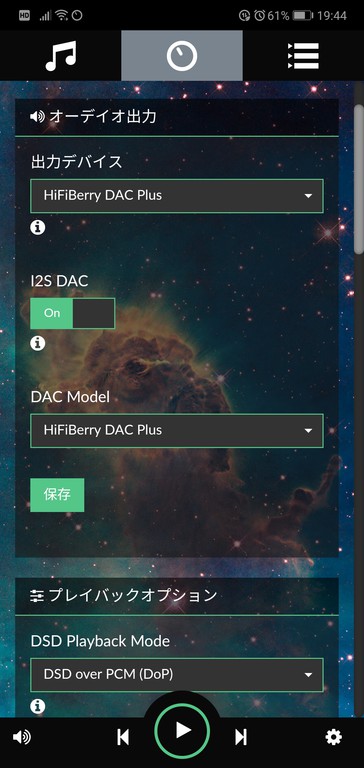

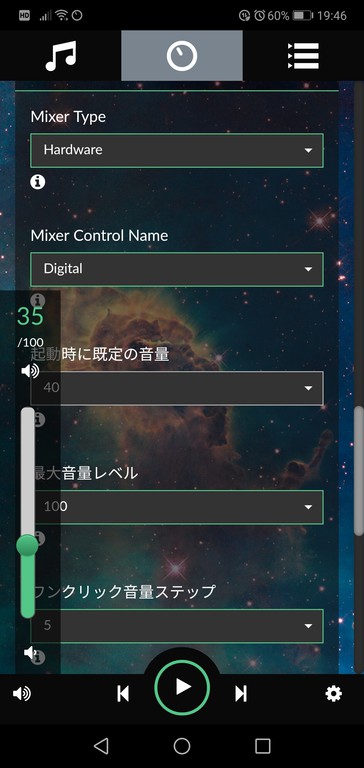

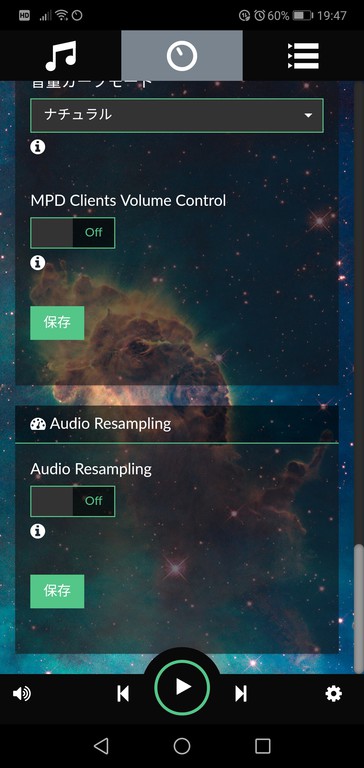

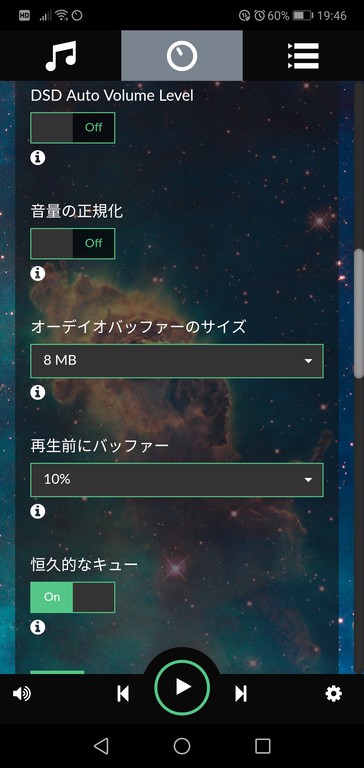

Ｓさんから預かった、アナログ出力で音が出なくなったというＤＡＣ基板デジタル出力（Ｉ２Ｓ）では、音が出ると言う症状です。RASBPERRYPI3B MODELB+ と VOLUMIO2565で検証しました。同時に預かった、ＯＫ品で音が出る環境にし、その後ＮＧ品に差し替えてみたところ、ＰＣＭ５１２２の５番ピン（ＶＮＥＧ）から負の電圧が出てきておりません。２番ピン（ＣＡＰＰ）、と４番ピン（ＣＡＰＭ）間は正常そうな波形です。５１２２内部の、負電圧整流用ダイオードが断線？試しに、４番５番ピン間に、ショットキーダイオード（１ＳＳ１３３）を入れてみたところ、５番ピン（ＶＮＥＧ）は、−２．５Ｖ程度出るようになりましたが、肝心の音はでません！ＬＥＤ３（青）の再生中のＬＥＤは、停止、再生に反応しますので、Ｉ２Ｃ経由でのデジタルの制御系はまともそうです。正常品は、５番ピン（ＶＮＥＧ）は、−３．２Ｖ程度出ております。ＶＮＥＧは、再生中にのみ、電圧が出ます。乾電池で−３．２Ｖを作り、ＶＮＥＧに供給してみましたが、音は出ませんでした。最終的には、ＰＣＭ５１２２の張り替えで、音は出る用にはなりましたが、壊れた原因は不明です。アナログ部に外部からの要因で、ＤＡＣ部が逝っちゃった？？？
調査、ありがとうございます。チャージポンプ周りだけかと思ったら、IC内部まで故障の範囲が広がっている可能性大ですかとなると、三浦＠福岡さんの基板もPCM5122を交換する必要がありそうですね。
分析お疲れ様でした。 特段、出力をショーとさせた事もなく、普通に使っていてある日、突然に音が出なくなりました。 入手当初、ブレーキクリーンで、ジャブジャブお洗濯で、巡り巡って腐食したのでしょうか？、三浦＠福岡さんの症状と似ています。
