皆さん、こんばんは。

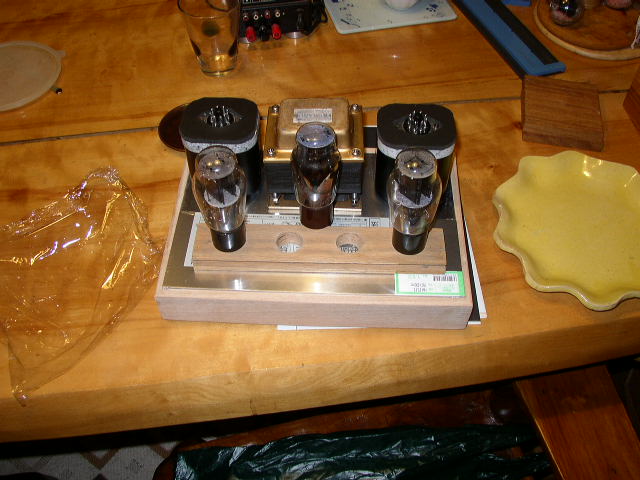

6C33C-Bシングル・パワーアンプが、やっと出来ました。いろんな特性を測定し、帰還回路の調整が必要ですが、音を出しています。
電圧増幅段の電圧を供給する抵抗を間違っていました。カラー抵抗の色の区別がつけ難くて15kの所に75kを付けていました。２段目のプレート抵抗を調整しました。12W位出るようです。回路図を貼付します。

OFFICE 書類 ： 6C33C-B-Single -(59 KB)

稲野です。皆様如何お過ごしでしょうか。
先日村田様からお借りしたアンプ切り替え器で１月ほど３８８６と真空管アンプ６L6　KT88シングルで聞いていましたが、スピーカーと耳がお粗末なのか全然分かりませんでした。
真空管はいいね　といいながら線をたどって行くと３８８６でした。
さて、べースの弦の弾ける音を村田様のシステムでお聞きし、早速ツイーターを追加しました。

ヤマハのPA用の部品らしく能率はえらく高いです。ホーンはABSで気のせいかホーンの鳴りを聞いている感じもしました。
その昔３０年前、ホーンツイーターを出張先でボール紙で制作した時、旅館の子供が油粘土で遊んでいて、これをヒントに塗り固めたのを思い出しました。
今回はスロート付近をを中心に約２Kgで塗り固めました。

私の植木鉢スピーカーも、これに早く気付けばよかったと思います。

比較しましたら、６−７KHｚから明らかに音圧が違いました。

費用は１ｋ２００円以下です。バスレフの調整他、重量調整、空気漏れなどいろいろ使えますが、油が染み出すので床や畳には気を付けてください。
子供の文具売り場にあります。

このたび手作りアンプの会に入会させていただきました。
福岡県内にて二輪・四輪・機械整備店を職としております。
店舗のオーディオをいじっているうち興味がわき自身で自作・改造をやってみたいという気持ちが強くなりました。
なんの知識もございませんが、宜しくお願いいたします。

　皆さん、こんにちは。
　Behringerの31バンドグライコFBQ3102を使っていますが、裏側に手を当てると一部が非常に高温になっています。このままでは、この夏を乗り切れるか心配になって対処しました。
　発熱の場所は＋−15Vの2台のシリーズレギュレターからでした。この入力電圧が22Vもあり、ここでの損失が7W以上あるようです。この電圧が高すぎると思い、下げることにしました。小さなスライダックで80V程度にすれば解決できるでしょうが、あまりにも大げさ過ぎます。いろいろ考えましたが、電源トランス1次側巻線に直列に抵抗を入れました。全体の消費電力24Wから、およそ100Ωと見当を立てました。手元の180Ω5Wを2本並列としましたが、多すぎたので3本並列として、シリーズレギュレータ入力電圧が17Vになり適当なようです。
　シリーズレギュレータの損失が約2Wと元の1/3程度になり、温度は熱めのお風呂くらいになりました。これで今夏も大丈夫だと思います。
　こんなことしてオーディオを楽しんでいます。皆さんは、どんなことをされていますか？

村田さん有難うございます。是非お願いしたいとおもいます。
以外と３８８６が良かったりするのも一興ですね。
クリスキットのトランスは使えそうです。（２２Vｘ２）電解コンデンサは３０数年を経てイカレていました。通販であちこち頼みましたがパーツのサイズが往年とは数文の一小さくなってびっくりです。
愚痴ですが、オペアンプの半田付けには年齢を感じました。ルーペ片手。
別件ですが、崇城大学にはKMLUG（熊本LINUXユーザーズクラブ）で2000年頃会場に行った事があります。お名前は失念しましたが桜島とかの地震の研究をされていた方がメンバーで崇城大学にいらっしゃいました。

ＥＱはＫ＆Ｒのキットで省力しました。ＴＣとフラットアンプはオペアンプでますます省力しましたが、昔作ったfet差動のディスクリートより安定して安心です。
メインアンプは最近作ったエレキットの６Ｌ６シングルキットです。
なかなかの音だと思いました。クラシックはあまり好きではなかったのですが、最近はジャズよりクラシックばかりレコードで聞いています。オーディオの世界はきりがないので、本物の音を自分でだして聞くべく、クラリネットとフルートを始めました。ギターとは勝手がちがいますね　　昔作ったクリスキットＰ−３５のトランスと筐体を使って　ＬＭ３８８６のアンプを作って真空管アンプと聞き比べしたいとおもいます。

稲野＠熊本です。プリアンプを全て改装しました。
TANGO CT-20と筐体（大昔のパイオニアのアンプ）はそのままです。
ＥＱｈ

熊本の稲野と申します。３５年ぶりに半田ゴテを握り、昔作ったプリアンプ（LF３５６使用）と電源のCを新装しました。が、当時作ったEQの調子も悪いので全部作り直そうと考えているところです。皆様どうぞ宜しくお願いします。

皆さん、こんにちは。
その後、どのような事をされていますか。
私は残響を追加しいて擬似4チャンネル(?)を楽しんでいます。
広がりが出てきて効果抜群ですが、CDにより又、音量により残響音量設定が
変化するようで面倒です。と言うか、これを楽しんでいます。

Ｗｏｏｄｓｉｄｅ　Ｂａｓｉｅに寄ってきました。場所は村田先生の説明どおりでしたが、車１台がやっと通れるぐらいの細い道で入り口がちょっとわかりにくいです。アナログレコードを久しぶりに肌で音を感じられる音量で聞かせてもらいました。裏手では蕎麦の花が満開で自宅では到底無理なうらやましい環境でした。再生装置はＫＰ1100+ＤＬ103Ｒ+昇圧トランス（ファインメットコア使用６重シールド！）+管球式ＣＲ型ＥＱアンプ+ラインアンプ（サンオーディオＳＶ-200）+ＥＬ３４ＰＰ（タンゴＦＷ-100？）+ＪＢＬ4345+ドライバー2440+ホーン2350の構成でした。ぜひ１度寄られてはいかがでしょうか。
