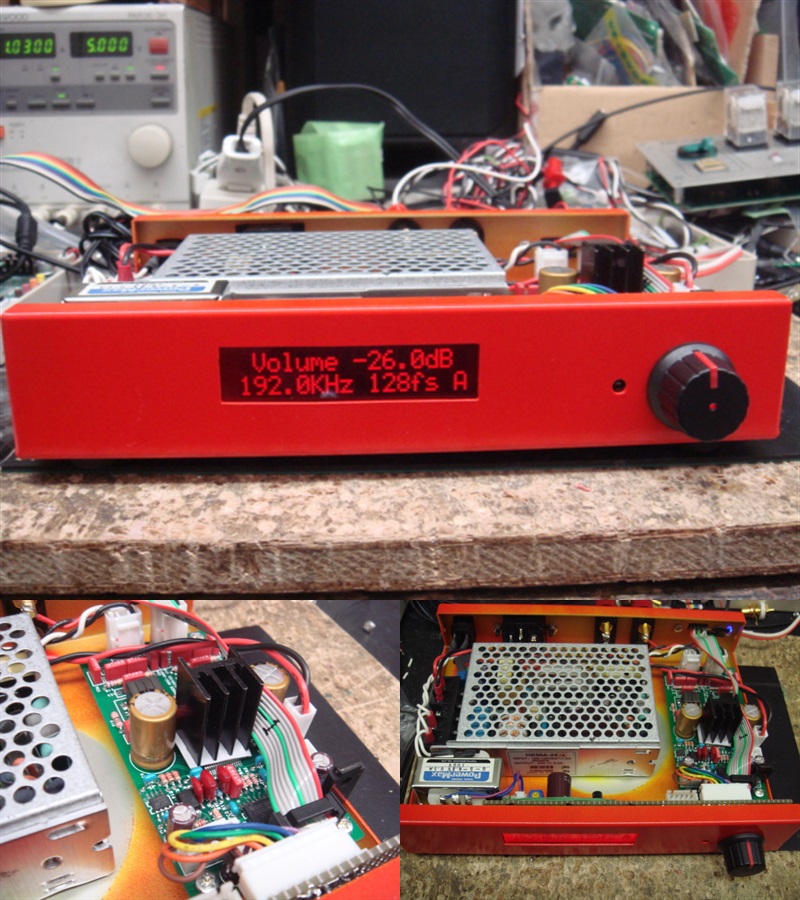

裸では実験も試聴も進まないので、ケースに入れました。タカチのＹＭ−２００で、赤く塗装し液晶も赤をチョイス電源は、アンプ側はＤＣ２４Ｖのスイッチング電源、制御マイコンはトランスで、ＡＭＰＩＣとの間は、Ｉ２Ｃのアイソレータ経由でつながってます。Ｉ２Ｓも、アイソレーター入りソフトは半完成状態です。５０ＭＨｚのＭＣＬＫも測定できてましたので、ＬＲＣＬＫとＭＣＬＫから、ｆｓの計算もできて、自動で内部を設定できるようにできました。

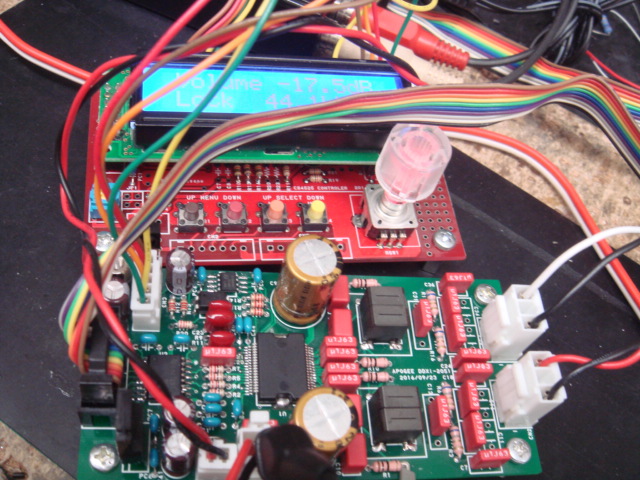

ＡＰＧＥＥで音でました。まだまだ、マイコン側での処理が必要なことが判明してます。入力周波数と、ｆｓ監視して、内部の定数を自動で弄るような機能もないとお手軽には鳴らせません。
音が出ましたか〜おめでとうございます！ＤＤＸはやたらレジスタが多くてマイコン側でする事が多くて面倒ですよね。普通のＤＡＣみたいにハードモードが有れば普及したのでしょうね。スピーカーからのノイズはどんな感じですか？
ぜーんぜーーーーん聞こえません。大音量で鳴らし続けておりますが、気になりませんねぇ！周波数を特定する、ソフトを作成中です。ＰＩＣ単体では、５０ＭＨｚまでの、周波数測定は無理かなぁ？１９２ＫＨｚの３８４ｆｓは７３ＭＨｚ超えになるので、外部にプリスケーラーを投入する予定です。
やはり基板にすると出ませんか〜良いですね！私はＤＤＸをＤＡＣに使う事を諦めましてＤＳＰ機能だけ使う事にしまてＤＤＸに付けるＤＡＣを検討中です。え〜周波数カウンタを作りますか！レートの判別なら周期を測れば十分かと・・・
追加のプリスケーラなしで、ＰＩＣのみで、８０ＭＨｚ程度まで計測できました。これで、ＬＲクロックの３２，４４．１，４８，８８．２，９６，１７６，１９２ＫＨｚの判定とＭＣＬＫも判定ができたので、自動でＤＤＸｉの内部設定レジスタを更新できそうです。なせば成る、なんとかなるもんです。

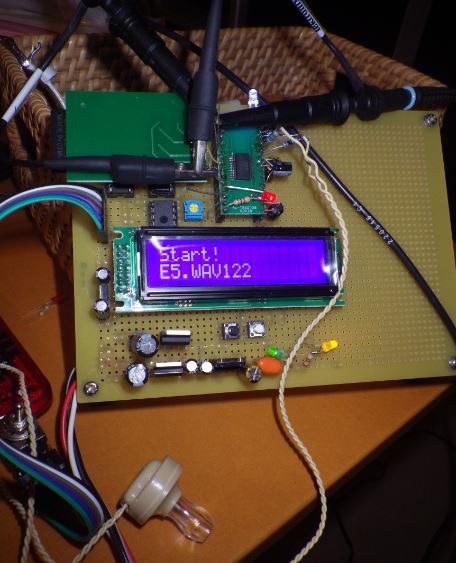

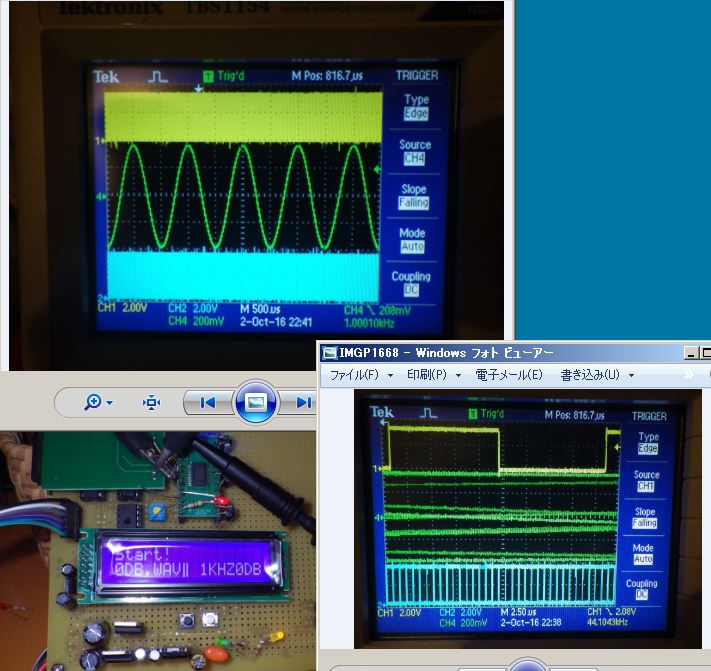

1KHz sin波を録音したSDメモリーのwavファイル再生ができました＼(^o^)／PIC32MX230F064B＋PCM1795
自作ＳＤメモリープレーヤーに少しづつでも確実に近づいていますね！ＰＩＣは4,5年前に使ったのを最後に使っていませんが最近のＰＩＣは随分進化したみたいですね、ＡＶＲの環境がどうにも使えないのでまたＰＩＣを使ってみようかと思い始めています。
＞内田さんPIC1個と発振用と同期用の汎用ロジック2個、それにD/Aのチップでできることがわかったのでデジタルオーディオの楽しみが広がりそうです。岩野さんからご指摘がありましたが、FIFOへの送り出しにコツがいりますね。さきほど2チャンネル分のI/V出力バッファをつけて無帰還電流ヘッドホンアンプで時間の国のアリスを聴きました。感動。
PCM1795へのI2Cのコマンドが通ったようで、サンプル音源の時間分のノイズが出るようになりました(^-^;FIFOがうまく送れていないようです。DAC差動出力直結のクリスタル（セラミック）イヤホンでモニタしているので、遠い昔のゲルマラジオを思い出します。

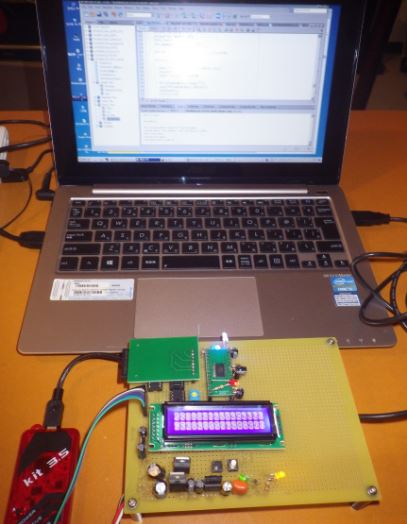

PIC32MX230を使ってSDカードから時間の国のアリスのデータを読み出すところまで来ました。次はPCM1795の設定とデータ送りです。
私も、ＰＩＣで、ＳＤカードから、ＷＡＶＥファイルを読みだして、内蔵のＤ／Ａで再生する機器を作ったことがあります。肝は、ＳＤからまずはＰＩＣ内臓のメモリをＦＩＦＯとして、なるべく多くバッファリングして、タイマー起動でＤ／Ａに送り出を途切れさせないようにしないと、ＳＤの読み出しがまにあいませんでした。赤いＰＩＣＫＩＴ３は、もどきですね（爆）、私も数個輸入してあります。赤いＰＩＣＫＩＴ２もてにいれてあります・・・（超爆）
あ、やっぱり転送速度を注意しないとダメなんですね。今回はPICをＬチカから始めて、C言語も初めてなのでとうぶん楽しめそうです。PICKITは３の上を行くＫＩＴ３．５です（笑）安くてちゃんと使える中華製品はとてもたすかります。

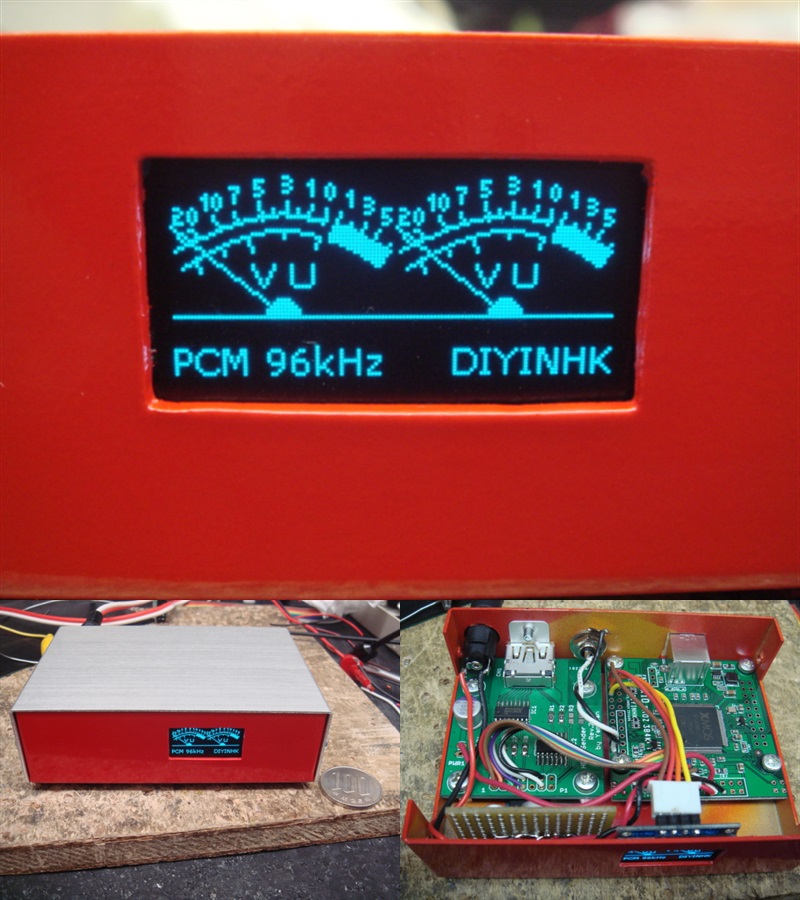

この小さいＯＬＥＤのＶＵが見たくて・・・ＤＩＹＨＫのXMOS 384kHz DXD DSD256 high-quality USB to I2S/DSD/SPDIF PCB
なかなか良さげなメーターですね。もう少し、字の粗さがなくなれば、卓上ミキサーに使えそうです。

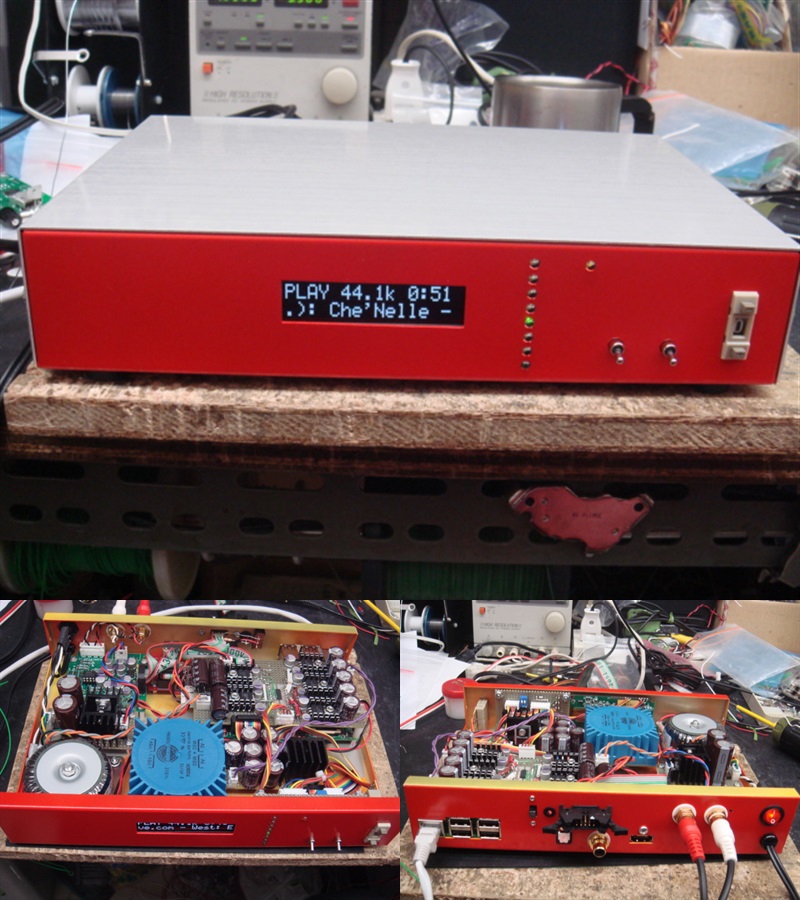

ケースに入れました。ＨＤＭＩコネクタでの、Ｉ２Ｓ／ＤＳＤ出力ができます。縦に並んだＬＥＤは、ラズパイの出力周波数、右のサムホイールスイッチで、ＳＲＣの出力周波数をセット左のスイッチは、ＰＣＭ／ＤＳＤの切り替え、右のスイッチは、フィルターの切り替えこれで、ＨＤＭＩケーブルで、先日作った、ＨＤＭＩコネクタ入力しかない、ＣＳＰＰアンプに接続することができます。
ラズベリーパイを使ったＤＡＣの、てんこ盛り仕様です。ラズベリーパイの基板の電源を、外部のシリーズ電源から供給ＳＲＣとして、ＡＫ４１３７ＤＡＣとして、ＡＫ４９５０出力は、ＨＤＭＩコネクタでＩ２ＳＳＰＤＩＦの光とコアキシャルＡＫ４９５０のアナログ出力ＳＲＣ経由で、７６８ｋＨｚまでアップコンバートラズパイと、ＳＲＣ間は、アイソレータ経由でＩ２Ｓ信号を接続ＳＲＣ出力は、Ｉ２Ｓ以外にＤＳＤも可能対応電源は総勢８レギュレータ構成

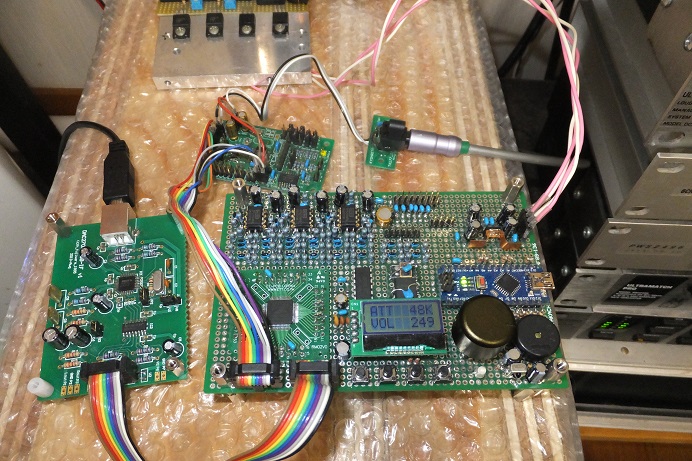

ＤＤＸＤＡＣにサンプルレート自動切り替え機能を追加して一応普通のＤＡＣとしての動作は可能になりましたが、Ｄ級アンプＩＣ式と同じサーと言うノイズが気になり使う気になれませんので試しにＤＤＸのＩ２Ｓ出力にＷＭ８８０５のＤＡＩトランシーバーを取り付け外付けＤＡＣにしてみました、結果はサーノイズは当然なくなったのですが時々Ｌｃｈにバチ・バチと言うノイズが出る様になってしまいました、なかなかうまく行きませ〜ん、まあＤＤＸに外付ＤＡＣではＤＤＸを使う旨みが半減してしまいますので、外付ＤＡＣは始めから使う気はありませんがサー・ノイズを何とかしないと先に進めんｗ

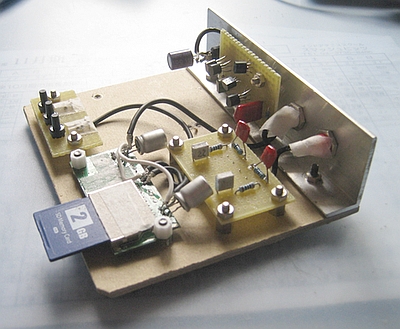

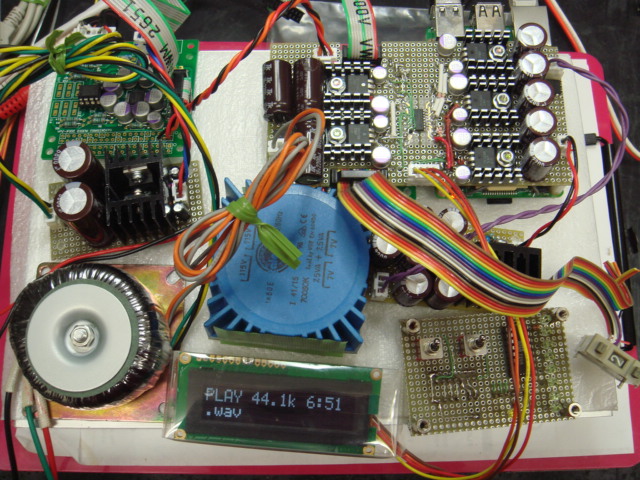

おんにょさんがaitendoのアンプ付きWAVプレイヤーを検討されていることに感化され、電源部最等を見直した最新版を作りました。今回は、電池との比較を通して、ACアダプタ＋シリーズレギュレータを採用しました。シリーズレギュレータはいくつか検討しましたが、電池を超えられたのはこの大平式CFB電源だけでした。オリジナル回路を多少いじっていますが、高性能・高音質な良い回路だと思います。
