画像タイトル：img20230126164100.png -(13 KB)

Bridge_SW for ZOTL masuda 2023/01/26,16:41 No.1745 返信 (t)
本文なし

>> 画像タイトル：img20230126234037.png -(24 KB)

ZOTL動作 masuda 2023/01/26,23:40 No.1747
本文なし


>> 画像タイトル：img20230130121919.png -(27 KB)

ZOTL-Pentode-G2 drive masuda 2023/01/30,12:19 No.1750
本文なし


>> 画像タイトル：img20230201124901.png -(20 KB)

ZOTL 両サイド電源の場合 masuda 2023/02/01,12:49 No.1751
本文なし


画像タイトル：img20230125084115.png -(12 KB)

ドライバ回路の周波数応答 masuda 2023/01/25,08:41 No.1741 返信 (t)
12AX7の場合

>> 画像タイトル：img20230125085146.png -(15 KB)

OPアンプの場合 masuda 2023/01/25,08:51 No.1742
100kHzだと三角波になってしまう。
10kHzぐらいまでが限界。20kHzだと三角波気味になる。


画像タイトル：img20230124131636.png -(13 KB)

IR-2153 masuda 2023/01/24,13:16 No.1740 返信 (t)
事始め

>> 画像タイトル：img20230201125136.png -(17 KB)

delay time masuda 2023/02/01,12:51 No.1752
本文なし


>> 画像タイトル：img20230206155233.png -(22 KB)

IR2153インバータ電源 masuda 2023/02/06,15:52 No.1761
本文なし


>> 画像タイトル：img20230207100853.png -(31 KB)

IR2153インバータ電源整流後 masuda 2023/02/07,10:08 No.1763
本文なし


画像タイトル：img20230119234735.png -(24 KB)

ZOTL回路の励磁電流の流れ方 masuda 2023/01/19,23:47 No.1721 返信 (t)
本文なし

>> 画像タイトル：img20230120090715.png -(18 KB)

2次換算電流 masuda 2023/01/20,09:07 No.1723
本文なし


>> 画像タイトル：img20230120125354.png -(15 KB)

ZOTL by David Berning masuda 2023/01/20,12:53 No.1725
本文なし


>> 画像タイトル：img20230121100649.png -(27 KB)

ZOTL別の表現方法 masuda 2023/01/21,10:06 No.1727
本文なし


>> 画像タイトル：img20230121221110.png -(18 KB)

ZOTLマーク masuda 2023/01/21,22:11 No.1730
本文なし


>> 画像タイトル：img20230122092950.png -(23 KB)

DC AC FB回路 masuda 2023/01/22,09:29 No.1732
本文なし


>> 画像タイトル：img20230122115250.png -(27 KB)

OPアンプ電源範囲 masuda 2023/01/22,11:52 No.1734
本文なし


>> 画像タイトル：img20230122151506.png -(21 KB)

-29Vぐらいまでなら取れそう masuda 2023/01/22,15:15 No.1736
本文なし


>> 画像タイトル：img20230123151323.png -(14 KB)

DC offfset回路 masuda 2023/01/23,15:13 No.1738
本文なし


>> 画像タイトル：img20230123151407.png -(14 KB)

DC offset回路２ masuda 2023/01/23,15:14 No.1739
本文なし


>> 画像タイトル：img20230126113841.png -(15 KB)

ZOTL-PP masuda 2023/01/26,11:38 No.1743
本文なし


>> 画像タイトル：img20230126154735.png -(13 KB)

ZOTL-PP-01 masuda 2023/01/26,15:47 No.1744
本文なし


>> 画像タイトル：img20230201153045.png -(8 KB)

ZOTL一般図 masuda 2023/02/01,15:30 No.1753
本文なし


>> 画像タイトル：img20230202114823.png -(6 KB)

ZOTL縮小版 masuda 2023/02/02,11:48 No.1754
本文なし


>> 画像タイトル：img20230207172612.png -(14 KB)

ZOTLマーク真空管 masuda 2023/02/07,17:26 No.1765
本文なし

>> 画像タイトル：img20230208094100.png -(5 KB)

ZOTL印 masuda 2023/02/08,09:41 No.1766
本文なし


>> 画像タイトル：img20230210130003.png -(12 KB)

ZOTL簡易マーク masuda 2023/02/10,13:00 No.1767
本文なし


>> 画像タイトル：img20230210223407.png -(8 KB)

共振定電流負荷 masuda 2023/02/10,22:34 No.1768
本文なし


>> 画像タイトル：img20230212132811.png -(12 KB)

共振電源 masuda 2023/02/12,13:28 No.1769
ヒントは共振電源


画像タイトル：img20230119114048.png -(15 KB)

ウイルソンカレントミラー masuda 2023/01/19,11:40 No.1719 返信 (t)
応答性はいいみたい。

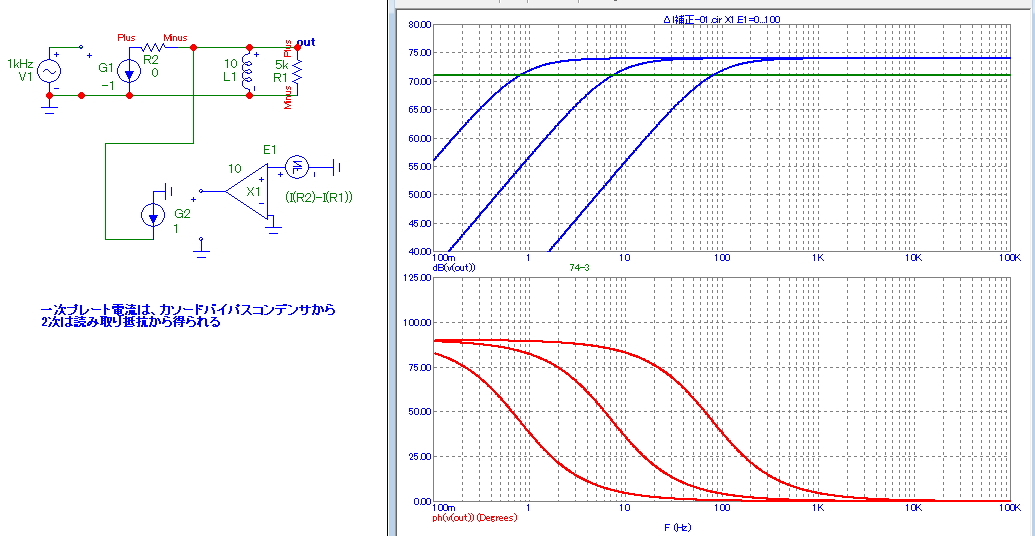

画像タイトル：img20230115093421.png -(36 KB)

励磁電流補正 masuda 2023/01/15,09:34 No.1713 返信 (t)
または、増強かも。

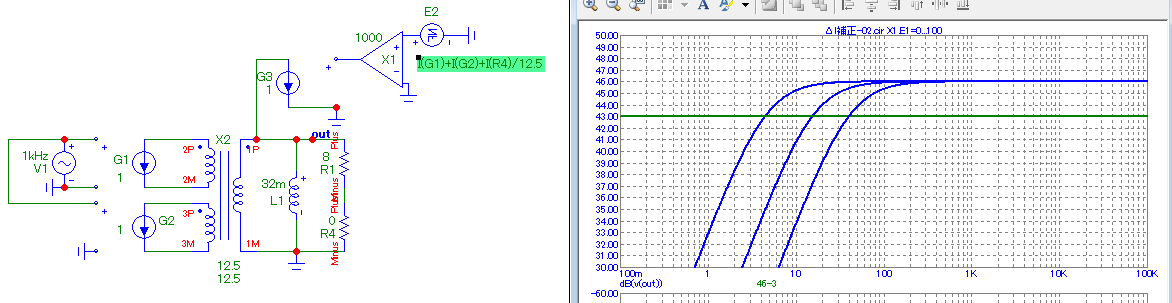

>> 画像タイトル：img20230115165711.png -(30 KB)

PPでもできるが。 masuda 2023/01/15,16:57 No.1715
本文なし


画像タイトル：img20230114215639.png -(32 KB)

6BQ5シングルNFB masuda 2023/01/14,21:56 No.1711 返信 (t)
本文なし

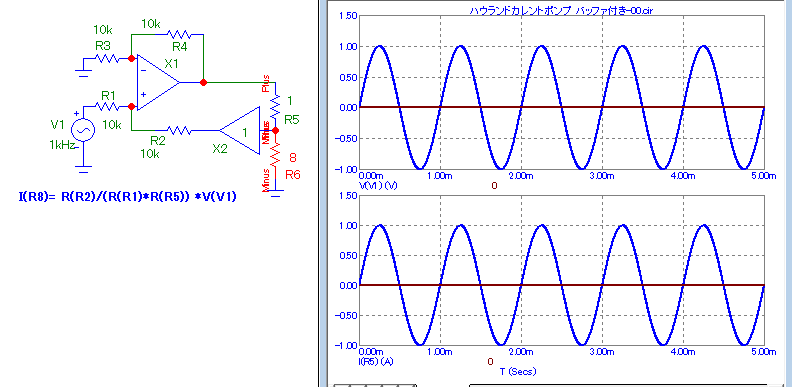

画像タイトル：img20230107225336.png -(14 KB)

ハウランドカレントポンプ・バッファ付き masuda 2023/01/07,22:53 No.1698 返信 (t)
μAとか、Aオーダの定電流源にいはバッファ付きが最適。

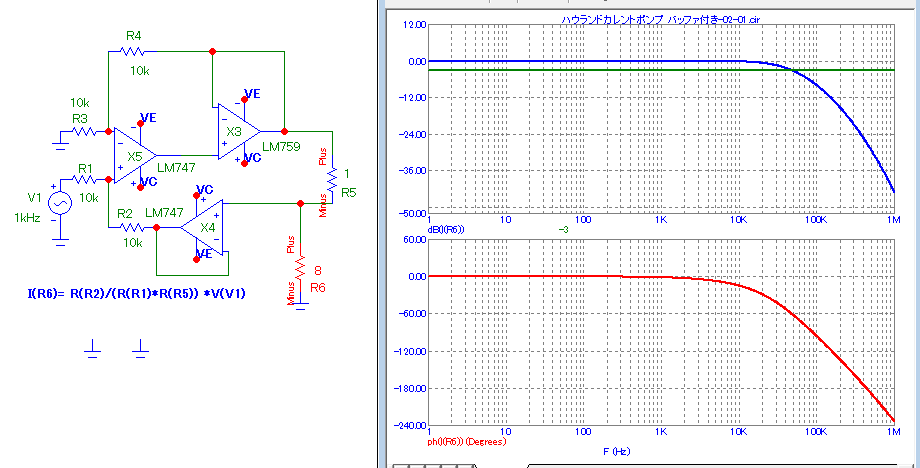

>> 画像タイトル：img20230109164212.png -(29 KB)

周波数特性 masuda 2023/01/09,16:42 No.1700
電力部を別アンプにすれば、40kHzぐらいまで行きそう
