直流成分が重畳するインダクタンスにはギャップ付きコイルが使われる。代表例が電源チョークとシングル出力トランス。シンプルなのは電源チョークコイルだが。チョークインプットではかなりのリップル電流が流れるのでギャップが必要だが、C入力の平滑チョークではほとんどリップル電流が流れない。チョーク入力はほとんど使用されず、大部分が平滑チョークとなっている。なので、平滑チョークではほとんどギャップは不要となる。ご本家のチョークよりむしろ、シングル出力トランスのほうが、ギャップが必要となる。
KiCadのバージョン５で基板の3Dです。ライブラリー、モジュールが旧バージョンと異なるので戸惑ったが、何とか使えるようになった。自前の部品を使えば困るとはなかったが、コネクター、コンデンサ抵抗などのファイルをコピーして使用。スイッチ、ボリュームはfreeCadで簡略図を作成。寸法がstepの拡張子にするとmmでよかった。簡単に引き回しが出来、部品配置のあとは、数時間で配線は完了した。3D形状シミュレーションが出来ると手半田での部品間隔を確認できる。
定電流の代わりに単に抵抗とにツッナーダイオードだけでも差動回路はそこそこ60dB以上の電源雑音の抑圧が出来る。
AC増幅でよければ、電源電圧の受けにくい回路になる。
電源の雑音を抑圧するため一段追加してみると60dB以上の抑圧が出来る。
差動アンプにD-G 電圧帰還をかけるにDCカットをすると、低域は帰還が掛からないことになる。 S 電流帰還をかけるとその問題もなくなるし、入力信号パスに挿入する抵抗値も小さくできる。 2SK170 の 入力等価雑音抵抗は120HzのNFのカーブからは200オーム以下でしょう。

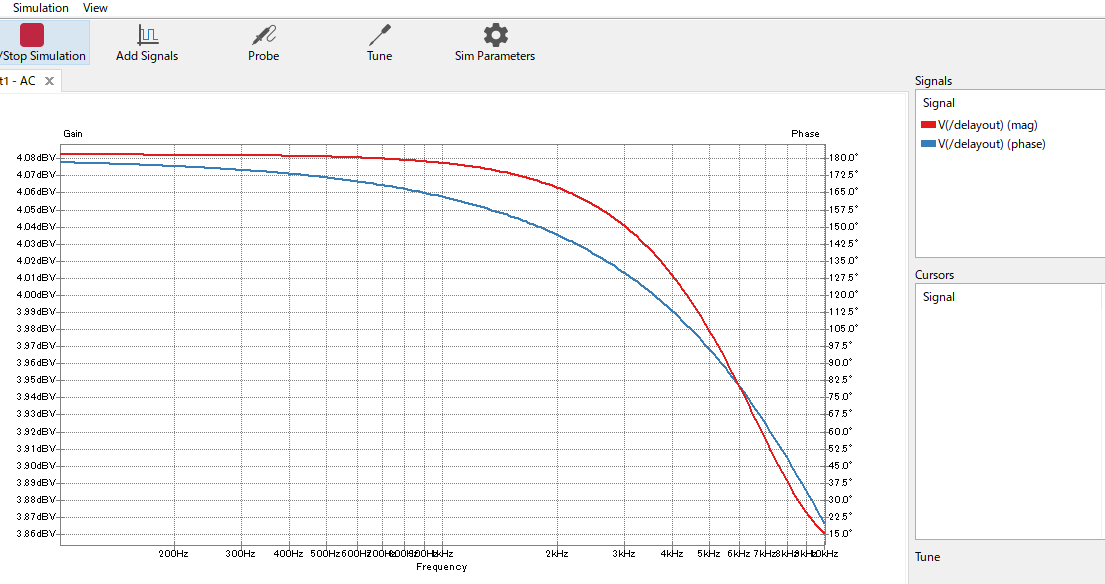

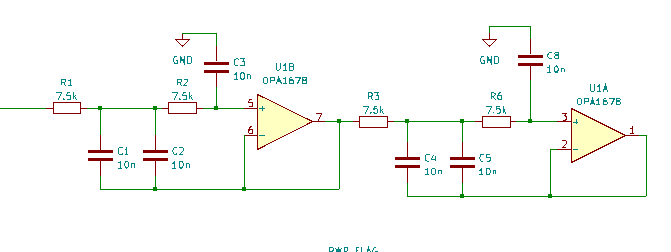

2階微分したが、ヘソ＝π/3＝fs/6 に変曲点はなかった。
本文なし

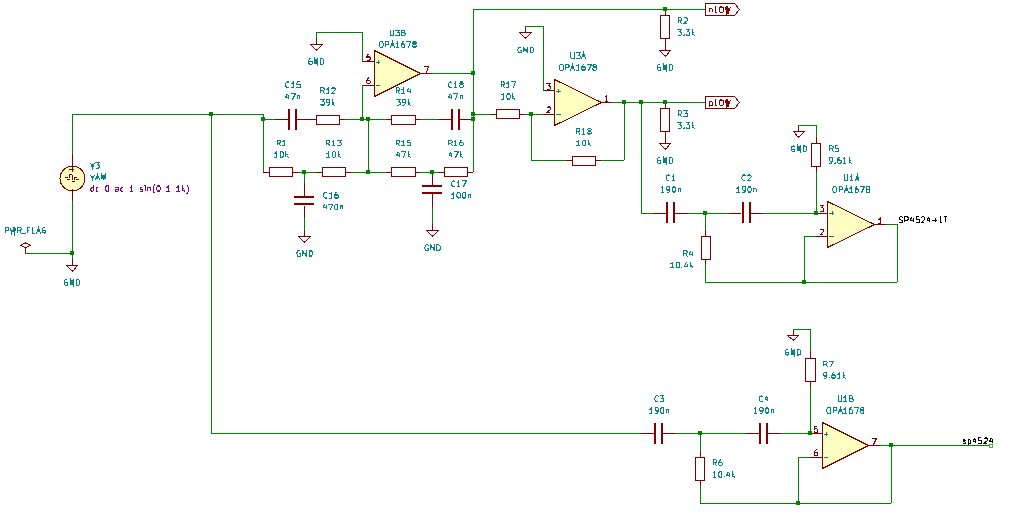

３コンデンサ ３アンプのこの構成は調整しやすそう。伝達関数 h(s)=(s^2+s*wo/Qo+wo^2)/(s^2+s*wp/Qp+wp^2)とするとwo wp Qo Qpそれぞれ調整する素子を割り当てられる。
2コンデンサ Linkwitz tranform先の回路と構成が少し違う。三段目が位相反転アンプ。
