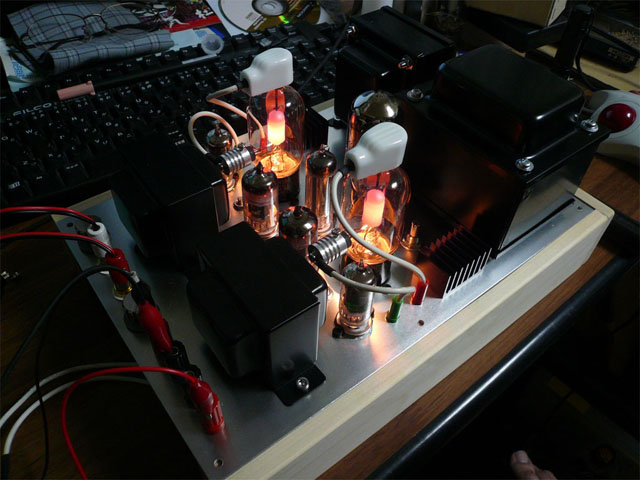

動作中の4-65A

送信管は形や規格にバラエティーがあって新しい球を試すときはわくわくします。この4-65Aを始めとして826,8012,8025,808,100TH,250THなどはプレートがタンタルかモリブデンでできており動作時には写真のように赤く輝きますので見ているだけでも楽しいです。プレートを赤熱させて大丈夫かと心配される方が見えますがこれによってプレート表面に塗ったジルコニウムが活性化して管内ガスを吸着するので真空度が増し動作が安定します。ただ発熱が凄いのでサイドからACファンで冷却しています。

イントラ反転アンプ(4-65A3結)

はじめまして、今度手作りアンプの会に入会させていただいた酒井です。まだ定年前で普段は忙しくなかなかアンプ製作はできませんが最近は以前製作した宍戸先生のイントラ反転アンプを作り直して色々な送信管を楽しんでいます。送信管はフィラメントの規格がまちまちで電流値が大きなものが多くまたB電圧も高圧（イントラ反転アンプはそれでも低い方ですが）なのでフィラメント電源とB電源を別筐体にしました。また様々な送信管を試せるように電圧値をロータリースイッチで可変出来るようにしたのでフィラメント電圧が10V,電流が10A程度までの送信管であれば大体使えます。送信管はピン形状も様々ですのでソケットアダプターも自作して様々な送信管を試しています。写真はダッシュ管の4-65Aを3極管（２つのグリッドを繋げただけですが。リニアアンプでは使われる手法のようです。）接続にしたものです。動作条件はEp=800V, Eg=約+30VのときIp=約80mAです。このときグリッド電流は約30mAも流れます。グリッドにこんなに流して大丈夫かと心配されると思いますが多くは第2グリッド（スクリーングリッド）を流れるので心配いりません。今後ともよろしくお願いします。

画像を撮るのを忘れてしまいましたが、リファレンスのホーンスピーカーにトゥイーターを追加してみました。

ドームトゥイーター・ホーントゥイーター・コーントゥイーターとつけ比べて見ましたが、コーントゥイーターがつながり的にも良いような気がしました。

比較的設計の古いコーントゥイーターも、使い方によれば、非常にいい味を出しますね。
