画像タイトル：img20130907210412.jpg -(89 KB)

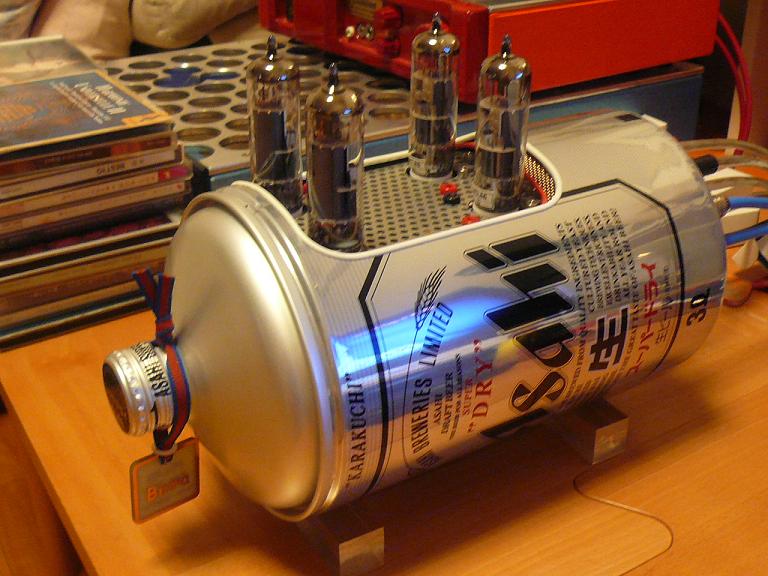

PCL86-PPの改造 Ｙａｓｕｅ 2013/09/07,21:04 No.1141 返信 (t)
　PCL86-PPビール缶アンプの改造です。
やっと解決しました…音が出ました。
2.2Ｗ＋2.2Ｗと以前の約１/４となりましたが
さて。音質は…次回の三土会にて！

画像タイトル：img20130819234306.jpg -(126 KB)

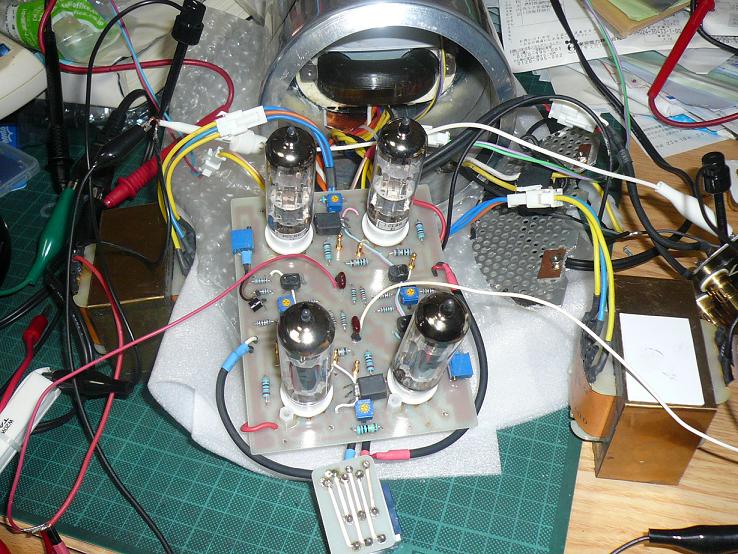

PCL86-PPの改造 <思わぬトラブル> Yasue 2013/08/19,23:43 No.1138 返信 (t)
　PCL86-PPビール缶アンプの改造です。
一度は音が出たものの、突然動作が不安定になり…。
原因はシールド線（芯線）の腐食が原因でした。
見つけるのにTrやFETを交換したり疑ったり
初めて経験する動作現象で、発見まで多くの時間を費やしました。
>> 無題 石田＠北柏 2013/08/20,08:26 No.1139
　線材も賞味期限？がありますからね。あまり古いケーブルは使わない方がよろしいようで。
　まあ半田付けチョンボの方が多いですが。

画像タイトル：img20130621015315.jpg -(94 KB)

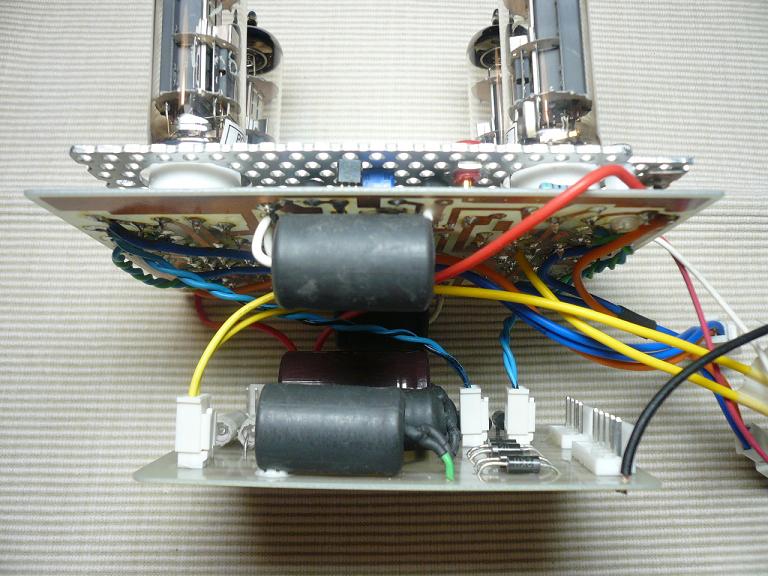

PCL86-PPの改造 Yasue 2013/06/21,01:53 No.1137 返信 (t)
　PCL86-PPビール缶アンプの改造です。
電源基板（下部）が完成しました。
アンプ基板と接続するとこのようになります、ようやく完成半ばまでさしかかった所です。


画像タイトル：img20130610003751.jpg -(69 KB)

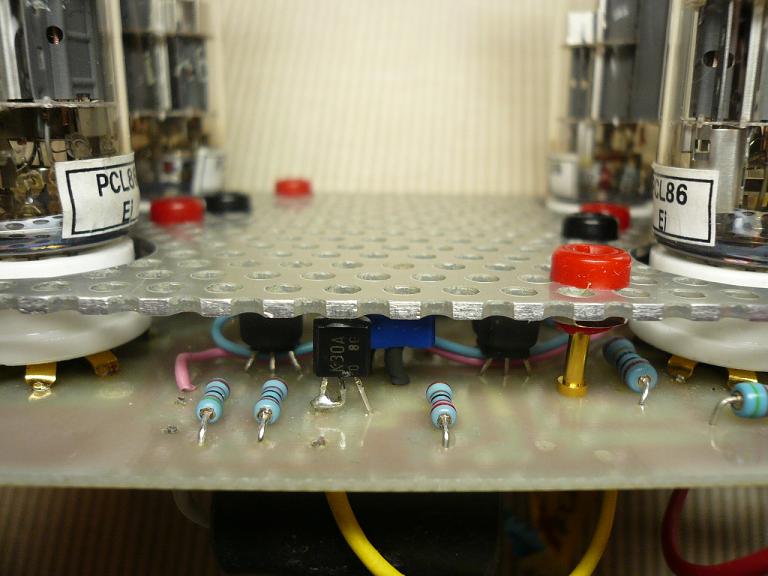

PCL86-PPの改造 Yasue 2013/06/10,00:37 No.1135 返信 (t)
　PCL86-PPビール缶アンプの改造です。
プリント基板（アンプ部）をトップパネルに組み込みました。
チェックピン、半固定ＶＲの位置もアルミパンチングの穴の位置に合致し、上面から容易に調整出来ます。

画像タイトル：PCL86アンプ基板 -(79 KB)

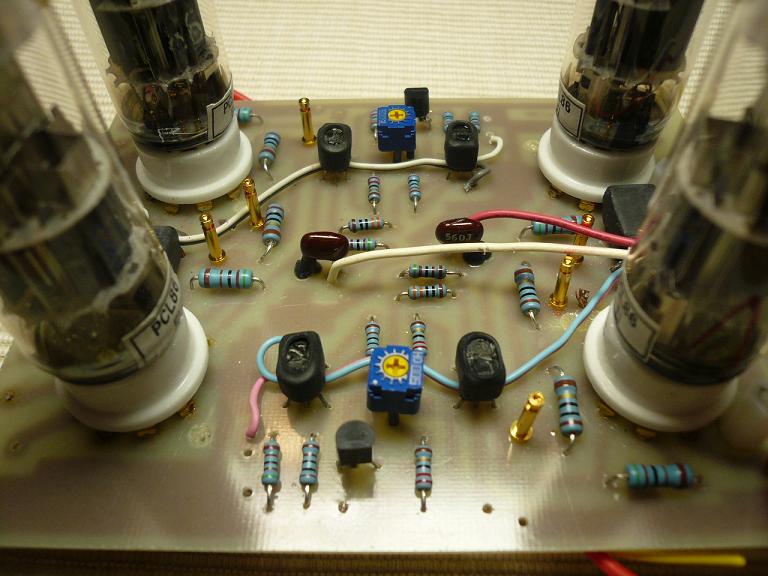

PCL86-PPの改造 Yasue 2013/06/04,18:14 No.1134 返信 (t)
　PCL86-PPビール缶アンプの改造です。
プリント基板（アンプ部）の配線が終了しました。
久しぶりに美しい基板が完成しました・・・自画自賛です！

画像タイトル：img20130522181122.jpg -(85 KB)

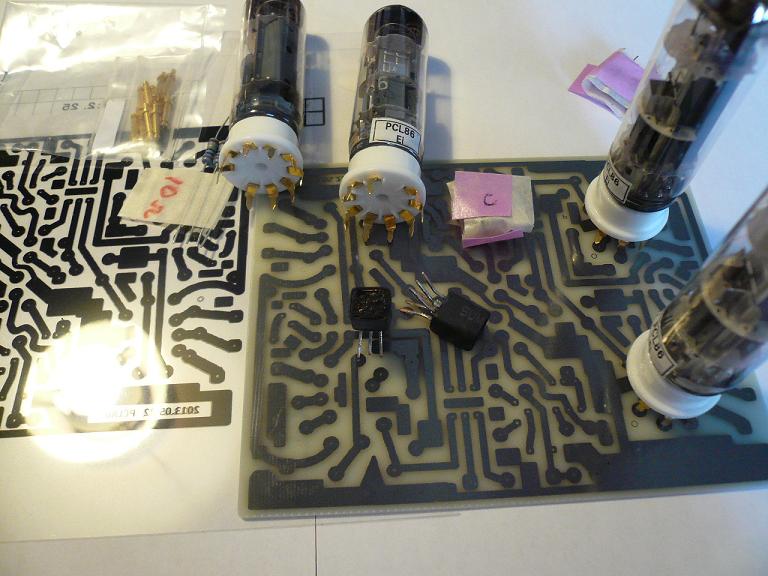

PCL86-PPの改造 Yasue 2013/05/22,18:11 No.1130 返信 (t)
　PCL86-PPの改造（怪造）です。
超三PPを超三+定電流差動PPへの改造を考えています。
新たなプリント基板が完成しました

画像タイトル：img20130506154435.jpg -(62 KB)

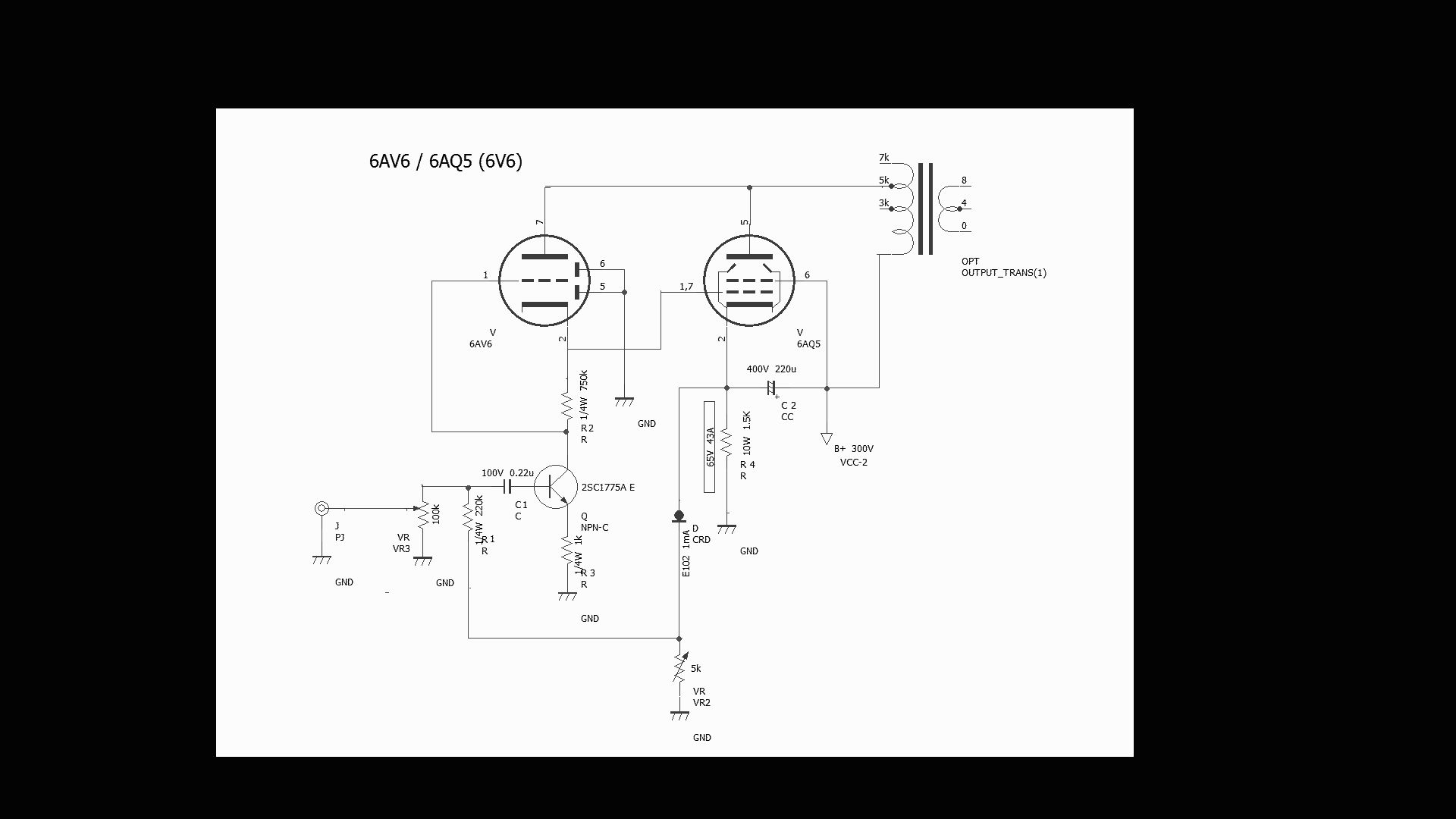

6AV6 / 6AQ5 Takehiko 2013/05/06,15:44 No.1124 返信 (t)
　初めて投稿させていただきます。
　諸先輩のＨＰを見せていただきながら6BM8の超三結を完成いたしましたが、もう少しパワーが欲しいと思いましていろんな球を探していましたが、結構高くなってしまいました。
　手持ちの6AV6と6AQ5がありましたので、故上条氏の回路図を参考に6AQ5をフルスイングできる回路をと思い、ほとんど定数が同じですが終段を43mAに増やしてみたのと帰還管にμ100の6AV6を使用して自分なりに考えてみました。
　ネット上では6AQ5の実例はみつからず、厚かましくもみなさんのご意見をいただきたいと思います。
>> 無題 蝦名＠茨城 2013/05/06,17:07 No.1125
球のことは他の人に書き込んでもらうとして、この回路では動作しません。
宇多さんの6bm8超三アンプ3号機の回路図を参考にした方がいいです。2SC1775Aのバイアス電圧も宇多さんの回路にした方が動作が安定します。

http://www2u.biglobe.ne.jp/~hu_amp/6bm8amp.htm
>> 無題 Takehiko 2013/05/06,22:06 No.1126
ありがとうございます。Ｒ２は７.５ｋの誤りでした。Ｖ２のカソード電流も４３ｍＡです。宇多さんの回路も参考にさせていただきます。

>> 無題 石田 2013/05/07,08:07 No.1127
　初段Trのベースバイアス無しだと動きませんね。実物とはコンデンサの位置が違っているんでしょうか。
　６ＡＱ５でこの回路だと４３ｍＡは良い所だと思います。
>> 無題 Takehiko 2013/05/07,21:32 No.1128
ありがとうございます。C1とR1の位置が逆です。ベースに電流が流れません。タイプミスです。まだ、構想段階なので申し訳ありません。
6AQ5のプレート損失は10Wと考えており、トランスが250Vのため、B+は300Vと考えていあｍす。

画像タイトル：img20130420105936.jpg -(123 KB)

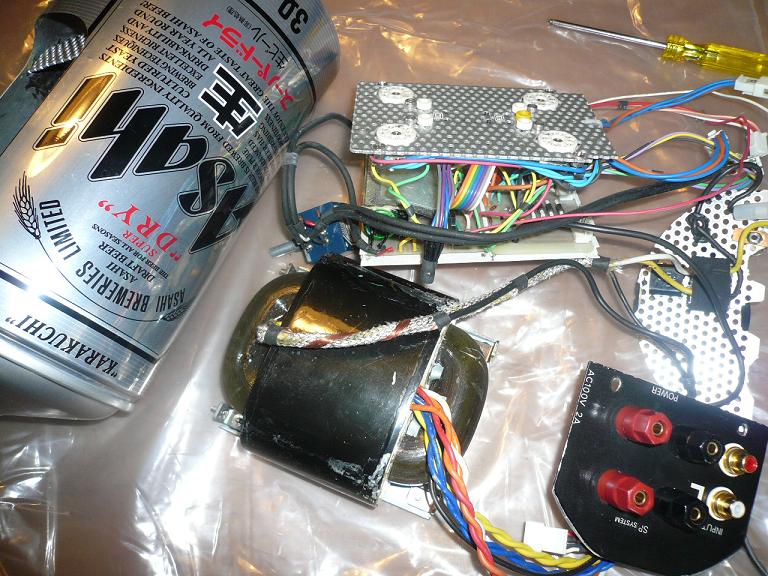

もったいない・・・と Ｙａｓｕｅ 2013/04/20,10:59 No.1123 返信 (t)
　言われるかもしれないけれど・・・。
製作から約６年、あのビール会社の広報室からビールを頂いたアンプの改造をはじめました。　
　ＰＣＬ８６の真空管を使ったＨＰを数件見たのですが“発信”“不安定”の文字が並ぶ…。　私のアンプも皆と同じく 回路が悪いのか、作り手が悪いのか、真空管が悪いのか・・・思い切って作り直す事にしました。

聴き直しています 坂川　典正 2013/03/20,21:39 No.1119 返信 (t)
石井さん、さかがわです。聴き直していて石井さんのおっしゃっておられる『５極管の音』ということも判るような気がします。６ＬＵ８の音なのか、前段の６EJ７の影響なのか・・・？・・・ですが、私も何とかしたくてＨＰの回路図からちょっとだけいじっております。拙ＨＰの2006年の9月30日の日記に書いていまして既にご存知かもしれませんが、６ＬＵ８のプレートに発信防止の１００Ω＋エナメル線コイルを追加しています。若干音が柔らかくなったように思っていますが、石井さんのおっしゃっている傾向は残っています。このあたりは６ＢＭ８ともＫＴ88とも違っています。

FET　Ripple Filter 村田＠熊本 2013/02/22,16:03 No.1111 返信 (t)
石井さん、皆さん、こんにちは。
VT-62シングル用リップルフィルターができ、アンプをテスト中です。
リップルフィルターは効果的で整流・平滑して610V(リップル7.0Vpp)から
600V(リップル15mVpp)が得られました。
チョークコイルの場所がなくて、今回、初めて、これを使用しました。
http://www.mizunaga.jp/regulate.html#3あたりを参考にしました。

OFFICE 書類 ： FET Ripple Filter -(24 KB)
>> 無題 石井 2013/03/09,09:09 No.1115
遅れましてすみません。
アンプ完成をお待ちしています。
