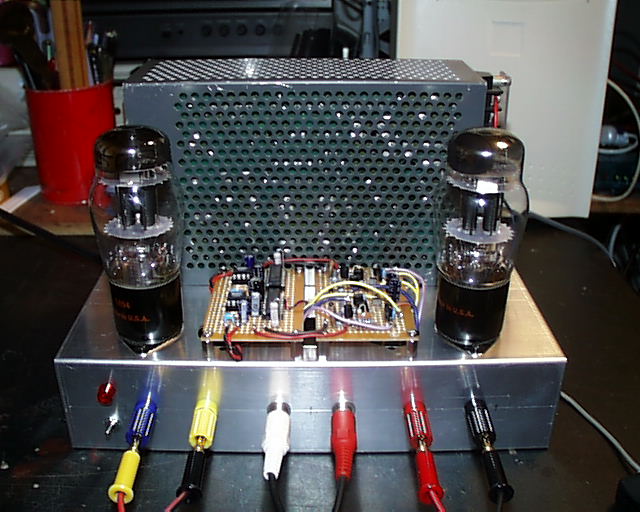

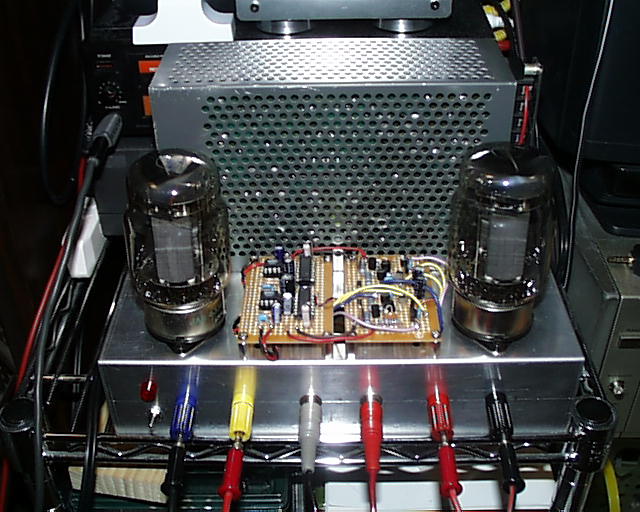

みなさん、こんばんは。大阪・熊取の村嶋です。多極管を１２Ｖで使えばどうなるかを確かめるべく６Ｖ６でＰＰを作りました。回路としてはトランジスターによる直結方式でＧ１，Ｇ２同時ドライブでこれまたアンプ回路には抵抗もコンデンサーも使ってありません。多極管ということで三極管と比較して１２Ｖと低電圧なので電流が流れ難いかと思っていましたが、意外と三極管とは遜色無しに鳴ってくれています。トランジスターによるドライブ回路は丁度Ｐ−Ｇ帰還が掛かる形ですので、音としてはどことなく超３結に似た傾向があります。 う〜んせっかく６Ｖ６で作ったのだから６月のお寺大会にエントリーすることにします。えっ！ＱＲＰ部門はないのですか？・・・・そこをなんとか
おお、すごく素敵なデザインです。こんなの作ってみたいです。
毎回面白いものを作っていますね。トランスケースは何だろう茶筒ですか？
みなさん、こんにちは。大阪・熊取の村嶋です。今までにＢ電圧１２Ｖのアンプを６台作りましたが、今回はその中で最近作りました双三極管のＣＶ１１０２のＰＰアンプです。写真のように１００円ショップで買った小さな樽にアンプを組んであります。そして、これにデザインを合わせるためアンプと同じような小さな樽のスピーカーも作ってみました。これはコーヒーキャンディーが入っていたものを使ってあります。 今回もアンプの回路は抵抗もコンデンサーも使ってありませんが、ＰＦＢを掛けて少しゲインをアップさせてあります。元々トランジスターのドライブ回路がＮＦＢ回路ですので発振の心配はありません。 音はこの小さなスピーカーではさすがにそれなりですが、大きなスピーカーでは本当に１２Ｖで動作しているのかと思うほどの鳴り方をしてくれます。でもやはり飽和は速いですね。 さて、今度は多極管でこのような低電圧を試してみることにします。
みなさん、こんにちは。大阪・熊取の村嶋です。Ｂ電圧１２Ｖアンプにはまってしまって、またまた作ってしまいました。今回のアンプはＧ管の５６９４という双３極管を使ったｉＰＯＤシャッフル専用というものです。 本体は１００円ショップで買ってきた幅１２５ｍｍ、高さ９０ｍｍ、奥行９０ｍｍの木製の小物入れです。これにｉＰＯＤシャッフルを取付けられるようにステレオ用のプラグを木に埋め込んで正面に取付けました。これによりｉＰＯＤシャッフルの操作性もよく、簡単に脱着ができます。 アンプの回路は前の６ＳＮ７ＰＰより簡略化してあり、抵抗もコンデンサーも使っていないハイブリッド型となっています。 このアンプの音の方は、やはりＢ電圧が１２Ｖですのであまり大きくは鳴りませんが、オーケストラ等のストリングスではそこそこ綺麗に鳴ってくれます。しかし、ベースの効いたＪＡＺＺではなにか無理に低音を出そうとしているようで妙な鳴り方です。まあこのときにはボリュームを絞ればいいのですが、ちょっと物足りなさを感じます。でも１２Ｖでここまで鳴ってくれるのだからと、十分に納得して聴いています。 ２１世紀と昭和が融合したアンプと言えそうですね。
大阪・熊取の村嶋です。前の１２ＡＵ７のアンプの結果が良かったので、今度はＧＴ管の６ＳＮ７で１２ＶのＢ電圧で動作するアンプを作りました。回路的には１２ＡＵ７のアンプと同じです。 写真では以前に作った変なステレオ用スピーカーをつないでいますが、これでも静かな夜には十分に楽しむことができます。 このアンプは１２ＡＵ７と性能的にはそれ程変わらないのですが、実際に鳴らしてみるとこちらの方が力があるように感じられます。 音楽ソースにはｉＰＯＤシャッフルを使ってコンパクトなオーディオとして楽しんでいますが、今度はこのｉＰＯＤシャッフルをアンプ本体に取り付けられるようにしようかと考えています。
大阪・熊取の村嶋です。今まで３Ａ５や５Ｍ−ＨＨ３などマイナーな球で低電圧型のアンプを作ってきましたが、今回はメジャーな１２ＡＵ７を使ったアンプを作りましたので載せてみます。 写真のように１００円ショップで買った８０×１１０×５０ｍｍの大きさの木箱にアンプを入れてあります。以前３Ａ５で同じ大きさで電池で動作するものを作りましたが、このアンプは外部からの電源により動作させます。１２ＡＵ７を使っているということで、電源の電圧はヒーターとＢ電圧が同じ１２Ｖです。音はＯＰＴにＳＴ−４８を使いましたので意外とワイドレンジであることがわかります。でもやはり１２Ｖでの動作ですから出力的には飽和がはやいようです。でも夜間の使用には十分過ぎるくらいに鳴ってくれます。 案外１２ＡＵ７でも低電圧で動作してくれることが確認できてよかったと思いますのでまたいくつかこのようなアンプを作ってみようと思います。

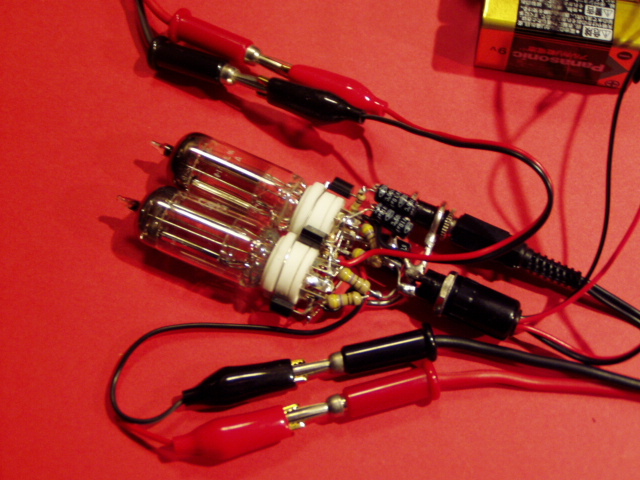

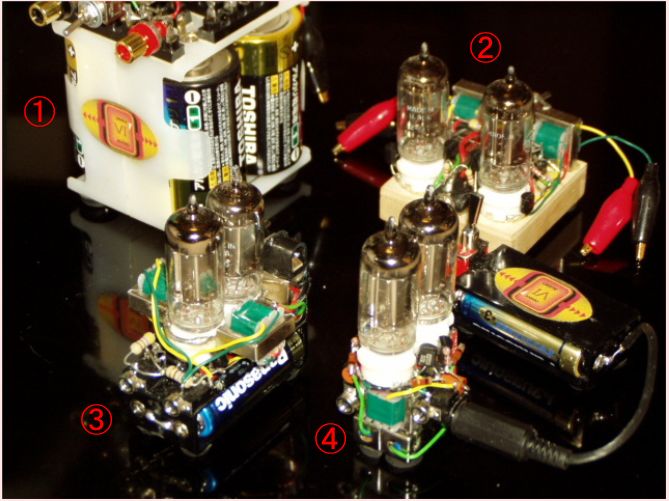

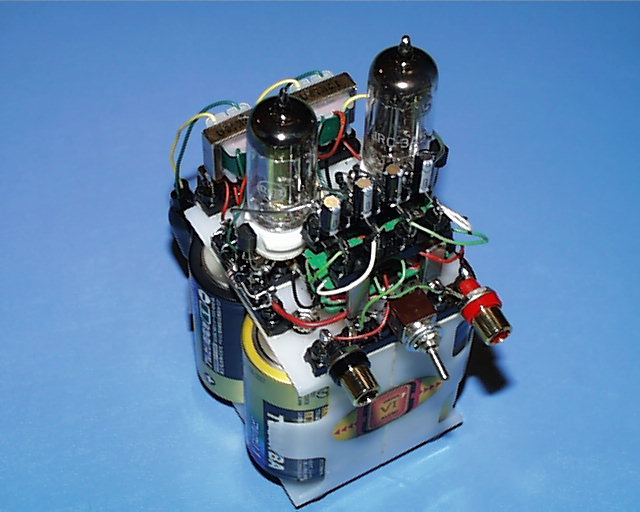

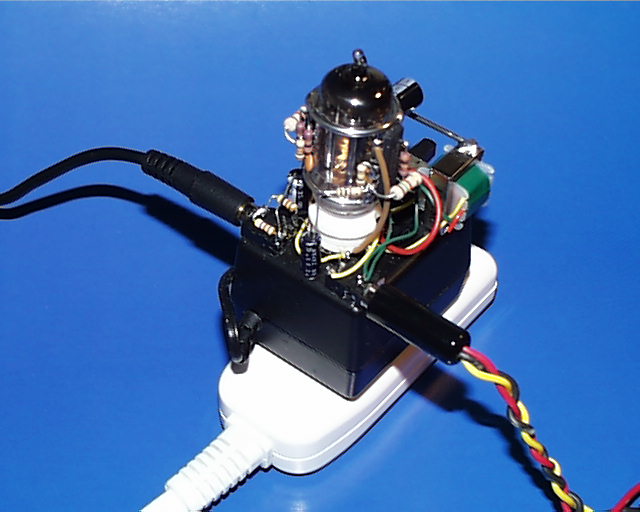

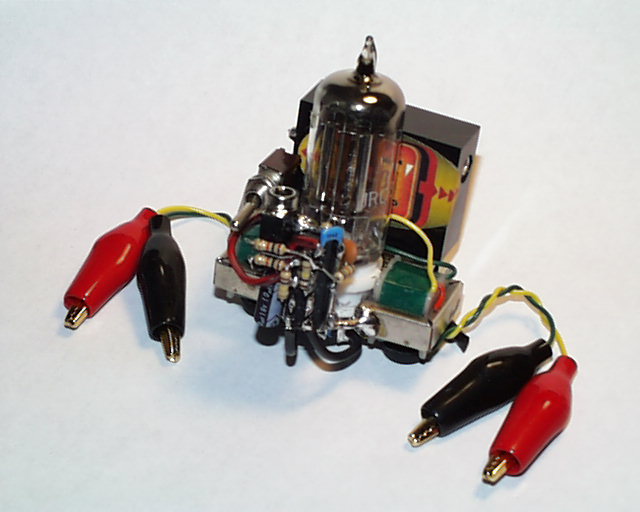

みなさん、こんにちは。大阪熊取の村嶋です。以前NO.645で載せましたアンプを改造しましたので改めて載せてみます。改造前は単５電池で動作させていましたが、これを±１５Ｖのスイッチング電源でＢ電圧３０Ｖで使えるようにしたものです。それとメッキ線で枠を作ってアンプのすわりを好くしました。このためサイズが少し大きくなっています。 音はさすがに電圧を上げたことで改造前よりしっかりとしたものとして聴こえます。でもそれに伴いＰＷＭのノイズが少し目立つようになりましたが、音楽を聴いているときにはあまり気にならないレベルです。 これを昨日（2/16）の関西の例会に持って行き鳴らしましたが、あまり大きな音では鳴りませんでしたが、そこそこ満足出来るものでした。
先日行われた関西手作りアンプの会、小型OPT部門でなぜか１位になってしまった、C3ｇシングルです。有難うございました。こんな簡単な回路のものではありますが、なんだか高域が綺麗です。ルネサンス期のアカペラ曲がなかなかいいです。若干手直ししまして、病気（ブブブての）は出なくなったみたいです。（C3ｇのプレートとスクリーングリッド間に２００オーム追加、 グリッドと入力に１Kオームを追加しました。）これだと例会にも余裕で持っていけます。
Ｂ電圧も下げてます。それでも、ゲインありすぎです。なお、このアンプはヘッドホン端子があります。
みなさん、こんにちは。大阪・熊取の村嶋です。久しぶりにここに出てきましたが、今回の作品は小型のオペアンプＩＣ１個によるパワーアンプです。これは東芝のＴＡ７５０６Ｆという１個の中に４つのオペアンプが入っているものです（写真では定規の上に載っているＩＣです）。よって１個でステレオアンプが出来上がります。オペアンプが４個あるということで、それぞれ左右用に２個ずつ使っています。構成は反転増幅と非反転増幅を組み合わせたものでＰＰ動作としてマッチング用のＯＰＴで合成しています。ＯＰＴはＳＴ−３２相当で小型のトランジスター用のトランスでインピーダンスは１．２Ｋ：８Ωです。電源は±１５Ｖのスイッチング電源を使用しています。 音はさすがにノイズが少なくワイドである程度まではクリアに鳴ってくれます。しかし容量的に小さいのであまり無理は利かないようですね。 それから、このアンプの製作には無謀にも６０Ｗのハンダゴテでやりましたので、前に２個のＩＣをオシャカにしてしまいました。でも写真のは無事できあがりましたのでホッとしています。 このアンプは今週の関西の例会に持って行く予定にしています。
お寺の課題アンプにかけて７４ＨＣＵ０４でデジタルミニアンプを作ってみました。 回路はトラ技の’０３／８の黒田さんの設計で本来は１Ｗ弱出るところなのですがＨＣＵのため０．２５Ｗぐらいです。もうちょっとパラッた方が良いかも。とりあえずモノしか出来ていないのですが三土会にもって行きます。可変出力のＣＤＰがありますでしょうか。
ボリュームボックスを持って行きますよ。

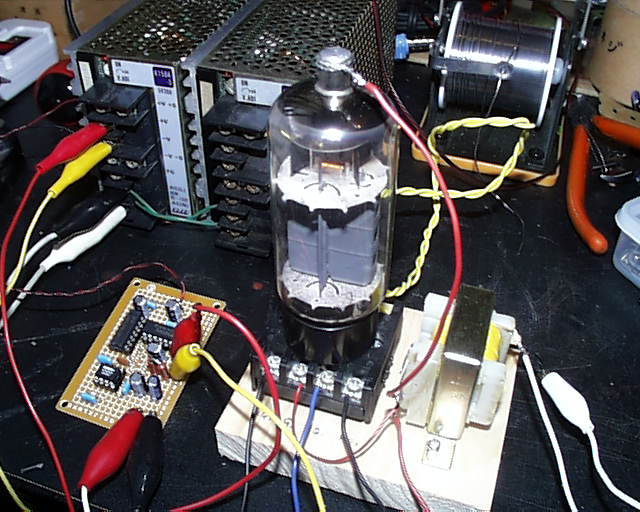

１２ＡＵ７を初段にしたハイブリッドアンプを作りました。まだ出来たてなので音が出たと言う状況ですが出力は０．５Ｗぐらいです。今日の三土会に持参します。
この板では初めまして。ＱＲＰは興味はありませんが 個性的なデザインでいいですね。
今朝このｈｐにたどり着き、楽しく皆さんの作品を拝見しております。12AU7を使ったハイブリッドampの回路をいただけませんでしょうか？よろしくお願いします。松田
デザインに真似したいと思いますな。すっきりとキモチよいですなあ。
