画像タイトル:img20080403011026.jpg -(49 KB)

手巻きコイル2 内田@群馬 2008/04/03,01:10 No.376 返信 (t)
珪素鋼板でのネットワークコイルが失敗?に終わったのですが
なんとしても手作りコイルでネットワークを作りたいので
フェライトコアを使ったコイルを巻きました、コアは貰いものなので
仕様はまったく不明ですがギャップ0.15mmで1.2mHのインダクタが
出来ました、線は1.0mmのUEWをこれまた貰い物のボビンに手で
巻きました、周波数は100HZ、1KHZ、10KHZでもほとんど
同じでしたがパワーを入れた場合のインダクタンスの変化がどうなるか?
なので、次はネットワークを作りダミー抵抗を負荷にしてパワーアンプで
駆動した場合のF特性を測って実用になるか判断したいと思います。


画像タイトル:img20080401221529.jpg -(47 KB)

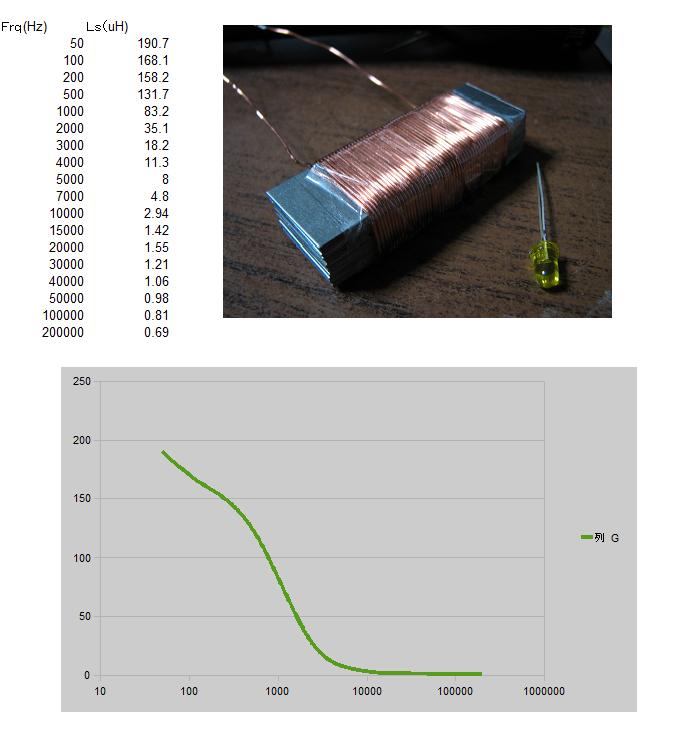

手巻きコイル 内田@群馬 2008/04/01,22:15 No.366 返信 (t)
先日カットしてもらった珪素鋼板をコアにして
コイルを試しに巻いてみました
仕様はコア60mm*20mm(0.5t)を24枚重ね厚さ12mm
にしてテープで絶縁した上に0.75mmのUEWを50Tほど
整列巻きしました、LCRメータで特性を計ってみたら
周波数が高くなるとドンドンインダクタンスが減って
いってしました、どうやらネットワークのコイルにするに
は向かなのかな?それとも巻き方が悪いのか?せっかく
加工したコアなのでなんとか利用したいのですが、
他に出来そうな物と言ったら電源トランスか電源チョーク
ぐらしか思いつかないがさてどうしたものか・・・
>> チョークトランス 北裏 2008/04/02,00:33 No.367
作ってください!!
>> インダクタンスの周波数特性 村田@熊本 2008/04/02,11:30 No.368
内田さん、皆さん、こんにちは。
周波数が高くなったときのインダクタンスの低下が大きいようですね。
少々は小さくなりますが、これほどではないと思います。
数10kHzまではLとして動作すると思いますが、内田さんの測定では200uFの
Cが並列に接続されたようになっていると思います。
なにか、おかしなことが起きているようです。インピーダンス/Z/を測定して
みてください。よろしくお願いします。
>> Re:もう一度測りましたが同じでした 村田@熊本 2008/04/03,09:43 No.377
内田さん、皆さん、こんにちは。
>もう一度測りましたが同じでした
内田さん、手数をおかけいたしました。珪素鋼板のコイルはあまり計測したことがありませんので、
参考になります。ありがとうございました。
磁心を通して短絡し、2次巻き線ができていることはありませんか。巻き線と磁心との絶縁を
確認いただけないでしょうか。よろしくお願いいたします。
>> ビンゴです! 内田@群馬 2008/04/03,13:16 No.378
村田さんの予想通りコイルとコアがショートしていました
やはり巻き方が悪かったようです、で改めて測りなおしたら
ちゃんと10KHZぐらいまではちゃんと働いているようです。
>> Re:ビンゴです! 村田@熊本 2008/04/04,10:02 No.386
内田さん、皆さん、こんにちは。
お世話になりました。
実は、この構造のコイルをデバイディングネットワークに使用していますので、
ちょっと心配だったのです。
ありがとうございました。


画像タイトル:電源基板 -(149 KB)

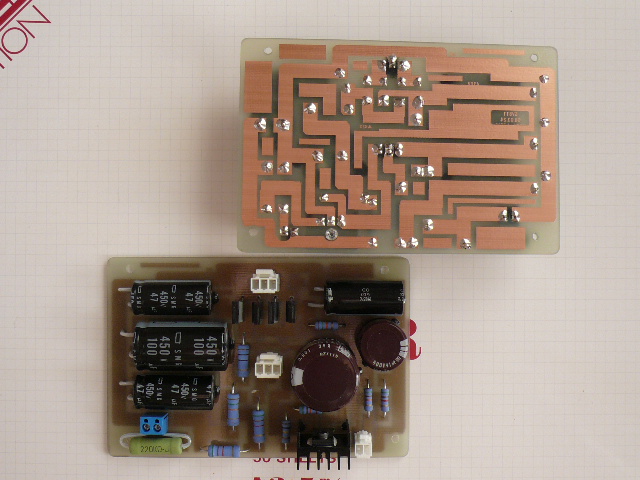

SV811電源基板 yasue 2008/04/01,15:58 No.365 返信 (t)
 363の続きです。
電源基板の完成です。
>> パターンの間隔 粕谷@江東区 2008/04/02,18:29 No.369
例えば350Vの場合、パターンの間隔は5mm必要らしいです。
大丈夫なのでしょうか?"平ラグパズル"で検索かけてみて下さい。
>> Re:パターンの間隔 山根 2008/04/02,21:59 No.370
> 例えば350Vの場合、パターンの間隔は5mm必要らしいです。
それは,ゆうなればシロートの浅間山です.
このIC,SOPだと,1.27mmピッチのピン間,パターン間0.55mmで
625Vmaxとなっています.
http://www.irf.com/product-info/datasheets/data/irs2101pbf.pdf

実際にそのICを使ってますが,一応これ塗ってます.
http://www.sunhayato.co.jp/products/list.php?qry=AY-

使い出してから10数年以上ですが,絶縁破壊が原因の市場不良は
1件もありません.
絶縁耐圧が気になるようなら,ハヤコートを勧めます.
>> 無題 粕谷@江東区 2008/04/02,23:25 No.372
Typical Connectionの回路を見ると、IC本体に直接高圧がかからない
ようになっています。ICのピン間に625VかけてOKの仕様なのでしょうか?
気になるのはプリント基板の耐圧なのですが。。。
>> ここに nakayama(岡崎) 2008/04/02,23:53 No.375
メーカーさんの解説がありますね。http://www.nksystem.co.jp/pcb_base.html#t17 高圧を流すには、結構パターンのギャップが入りそうな・・・。 裸線で裏打ちすれば電流の方は何とかなるのでしょうが。
>> ご心配をおかけします yasue 2008/04/03,15:36 No.381
 過去 数十枚のプリント基板を製作、さらに微細で高電圧の基板も製作しましたが事故は皆無です。
パターンの間隔よりもシャーシとの絶縁に気を付けています。
>> 無題 山根 2008/04/03,18:23 No.382
> Typical Connectionの回路を見ると、IC本体に直接高圧がかからない
> ようになっています。ICのピン間に625VかけてOKの仕様なのでしょうか?
IRS2101は,ブートストラップで動作しています.
簡単に説明すると,上下のMOSFETが交互にONします.
上側がONするとVsは600Vになり,下側はOFFですからLOは0Vです.
つまり,Vs-LO間は600Vです.

また,メーカーさんの解説は古すぎます.
今,電取法は無いです.電安法です.
基本的にWTO/TBT協定で,国際的に通用する規格になっていますから,
日本,米国,欧州規格の元のIEC60065を見ることを勧めます.
>> ショート怖い 粕谷@江東区 2008/04/03,20:22 No.383
私は会社ではICのパターン設計やってまして、設計基準に基づいてDRCで
確認します。職業柄そういうことに敏感ということで、ご了承下さい。
例えは悪くて恐縮ですが、お寺大会でショート事故起こされた御仁が
おられましたよね。それが定電圧基板だったということで、気になって
しまったわけです。話がそれてしまいますが、保護回路の無い(高圧)定
電圧回路がショートすると、発火に至るのでしょうか?
>> 無題 山根 2008/04/04,00:03 No.384
> 保護回路の無い(高圧)定電圧回路がショートすると、
> 発火に至るのでしょうか?
安規上,発火は許されていません.チャンと設計されていれば,
ショートして壊れても,発火,感電等の事故はありません.
勤務先の安規担当に聞けば,なぜパターン間0.55mmで625Vmaxが
許されるのか,わかりやすく教えてくれるでしょう.
>> 上野@足立区 上野@足立区 2008/04/04,01:04 No.385
まぁ、IECやJISは「これを満たせば何が起ころうとまず大丈夫」という超安全サイドの規格ですから、アマチュア工作で絶対守らなければならないというものではないので、そう目くじらを立てなくても。私は仕事では通信機器用のIEC60950-1に虐げられてますけど。

JISやIECではパターン間の間隔は沿面距離、シャーシとの間は空間距離というものに該当して、それぞれ規定が記載されています。沿面距離は、基板のおかれている環境(汚染度または汚損度)に依存していて、いつでも5mmと決まっているわけではありません。
http://www.cqpub.co.jp/toragi/TRBN/trsample/2004/tr0406/0406sp6.pdf
実際の認証試験では、この距離が守れていない場合には運転させて発熱や火災が起きないことを証明すれば合格になりますので、運用上問題ないこともありえます。そう言う意味でも絶対の数字ではありません。

そもそもサブミニチュア管は沿面距離が守れてなさそうですし、ユーザーが触れる可能性のある部分は70℃以内とするという規定は真空管アンプでは守れてないのがほとんどだったりしますしね。

ちなみに、ノートPCのACアダプタのラベルにはCEとかULとかのマークが入っていますが、これはこれらの試験に合格していることを表しています。ACアダプタを分解すると、沿面距離や空間距離が守られている、または絶縁シート等を介在させて絶縁を満たしていることが分かります。


画像タイトル:製作中の基板 -(99 KB)

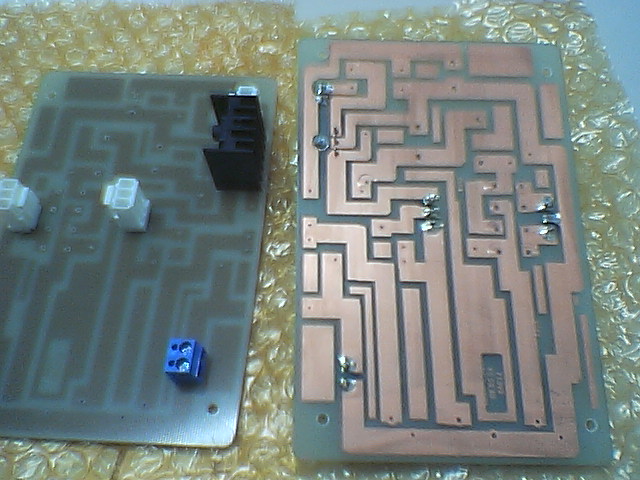

露光について yasue 2008/03/29,20:05 No.363 返信 (t)
 この感光基板の露光は額縁に入れ、ガラスでしっかり押さえて太陽光で露光してみました(初めての試み)。  フィルムは2枚重ねで露光時間、約6分でした。  光の直進性が良いのか縁取りも綺麗に仕上がりました。
>> 太陽光ですね 北裏 2008/03/31,07:28 No.364
チャレンジャーですね。一発めから成功ですか。
6分というのは魅力ですね。また、いろいろ回転させたりしなくていいんですか。直射日光ですよね。ビルの谷間のため、家は午前中しかできないです。(T_T)


画像タイトル:img20080323203951.jpg -(57 KB)

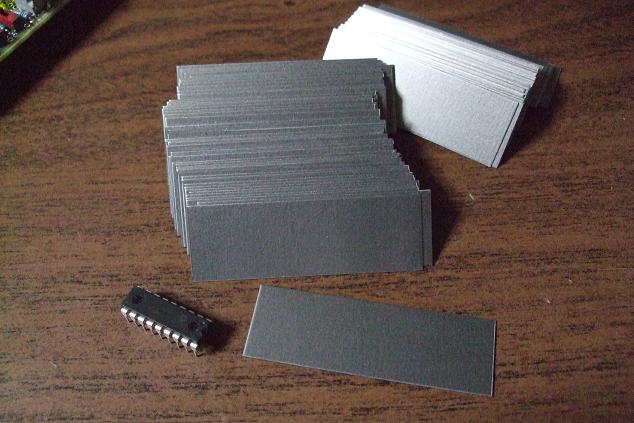

珪素鋼板の切断 内田@群馬 2008/03/23,20:39 No.355 返信 (t)
昨年末のお寺大会で分けて頂いた珪素鋼板をホームセンターで
20mmx60mmに切断して貰いました、専門家が機械で
切断するとこうも見事に同じ板が出来るものなのですね
、これでスピーカーのネットワークコイルを巻く予定です。
>> こういう手があったのか きん@品川 2008/03/23,21:54 No.356
私も珪素鋼板を分けて頂いたのですが、正確に切断する術もなくお蔵入りしています。
ホームセンターって木材以外に金属加工もしてくれるところがあるのですね。非常に勉強になりました。
今度近場のホームセンターの調査をしてみようと思います。
きん@品川
>> ホームセンターって 北裏 2008/03/23,22:08 No.357
近場に無いんですよね。昔住んでたところに時々行きますが、木工ですね。
3mmアルミは新宿の東急ハンズで切ってもらいますが、ハンズで買ったのもが条件です。珪素鋼板は売ってないので無理です。ハンズの包装紙にくるんで持って行っても、ばれますよね(笑)


画像タイトル:完成すると・・・。 -(152 KB)

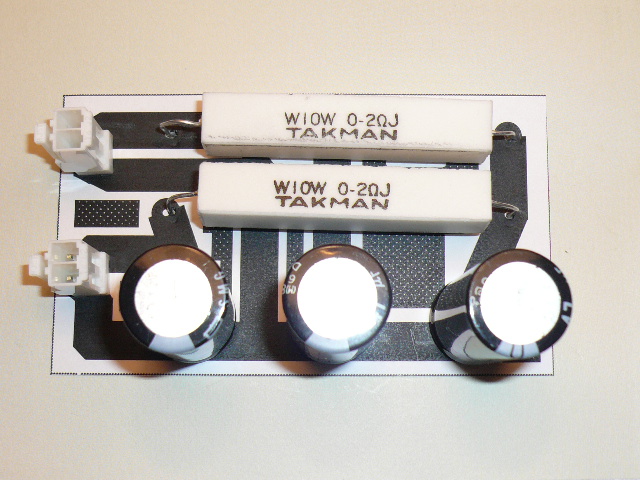

8 プリント基板の製作 yasue 2008/03/22,12:19 No.354 返信 (t)
 完成予想です…このような仕上がりになると思われます。 ●パターンが部品取り付け面から見た図となります。 ●フィルムの印刷(印字)面と、基板感光面が密着して露光するため、鮮明なエッチングが仕上がります。 かなり細密なパターンを描いてもokです。

 *露光は蛍光灯スタンドを用いています。
5分ごとに位置をずらし、露光むらを無くし約25分(基板との間隔3〜4p)
で行っています。
>> やっぱり蛍光灯が 北裏 2008/03/23,22:18 No.358
いいですね。自分も5分くらいでいろいろ方向や位置を変えて20分ちょっとです。多分、もう少し25分くらいがいいのかも。
あと、OHPフィルムによりますが、両面印刷可能なOHPシートは、染料インクで印刷しても、上手くインクが乾かずだめです。相性がありそうです。
それと、高品質印刷で印刷しています。印刷面が基板にくっつくようにデザインします。
フリーソフトのPasSで部品をレイアウトして、パターンを書いて、ガバーデータに変換してpcbeというソフトでパターンを作っています。いずれもすぐれもののソフトで、とくにPasSはビジュアルで自分で部品も作れるので、真空管も不可能ではありません。
上から見た絵をかいて、接続ピンを赤いドットで書くと部品は完成です。
>> ちびライト 大塚@川崎市 2008/03/29,16:37 No.362
を使っていますが、OHPシートに印刷した場合、2枚重ねだと失敗することがあります。3枚重ねだと失敗しませんが面倒です。時間が早いのはせっかちな私には向いているんですけどね。


8 プリント基板の製作 yasue 2008/03/20,16:01 No.352 返信 (t)
ハイテク@白線を利用し角を美しく仕上げる
完成@パターンの最終確認
完成A〜 コピーし2枚のパターンシートを作製
OFFICE 書類 ハイテク@〜完成 -(259 KB)
>> ここからが 北裏 2008/03/21,21:01 No.353
安江さんは、どんな感じで感光させるんですか?
電気スタンド−>サンハヤトのちびライトと変えてみたのですが、このちびライトは全く駄目で、ちっちゃな基板じゃないと、露光できません。紫外線が多く出るので時間は短縮できますが、斑が大きく、かなり失敗しています。
自分は、電気スタンドで20分くらいかけていますが、どうですか?

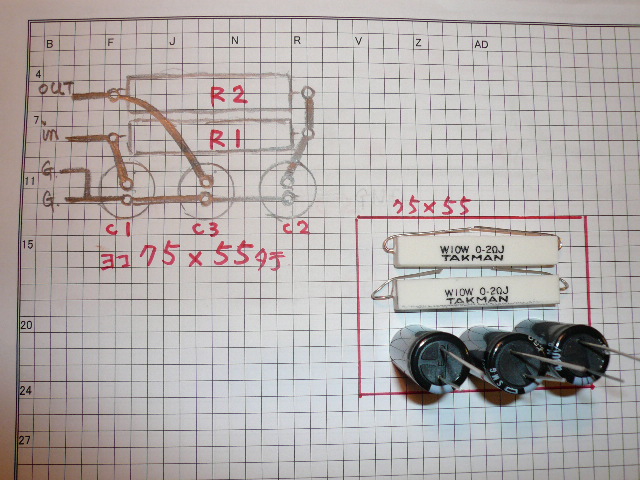

7 プリント基板の製作 yasue 2008/03/20,14:46 No.351 返信 (t)
修正@入力・出力をセットにする
〃 A150%に画像をズームUP、作業をし易くする
   入・出力を端子に置き換える
〃 B精度の良いパターンを描くには
〃 C端子と線を接続する
〃 D仕上げる
   余白を少なくし、エッチング溶液を
   効率よく使用する
OFFICE 書類 修正@〜D -(154 KB)


bU プリント基板の製作 yasue 2008/03/18,17:37 No.347 返信 (t)
パターン@蛇の目を作る
〃   A直線を描く
     線を太くする
〃   B線の移動
     図形の重なりを調整する
〃   C端子間を接続し回路を完成させる

 ●ポイント
 とりあえず回路としては完成しました。
 でも、フィルムにプリントは出来ません
 もう少し修正してみたいと思います。
OFFICE 書類 Excelシート -(96 KB)
>> 次ぎ行ってみましょ〜 大塚@川崎市 2008/03/20,10:36 No.350
ここまでは、OKです。
よろしくお願いいたします。


画像タイトル:Excel画面 -(67 KB)

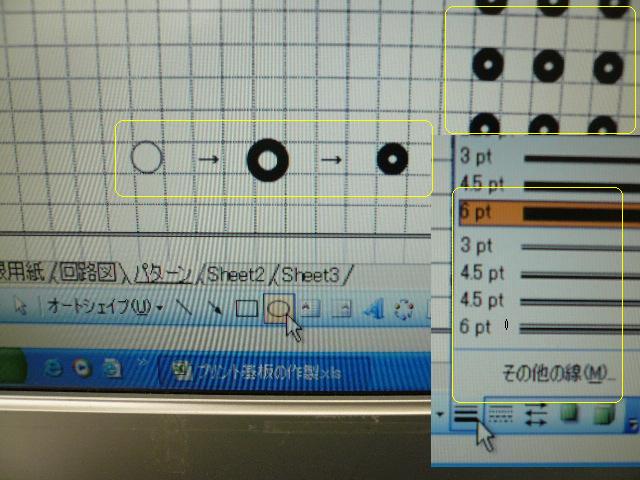

bT プリント基板の製作 yasue 2008/03/18,15:18 No.346 返信 (t)
 Excelの作図を開始します。

●蛇の目を作ります
 @作図の〔楕円〕→ 直径5mmのドーナツを作ります
 A線の太さを6P(ポイント)に設定
 *外径5mm 内径1o弱の蛇の目が完成します
 Bコピーして蛇の目を数個作ります
>> なんとかできました 大塚@川崎市 2008/03/20,10:02 No.348
表示→ツールバー→図形描画
で、ツールバーを表示して、部品の足は完成しました。
>> 直線も書けました 大塚@川崎市 2008/03/20,10:06 No.349
おお!こうやるんですね。

よくわかりました。

やはり、最初の方眼の設定がキモですね。

ありがとうございました。
