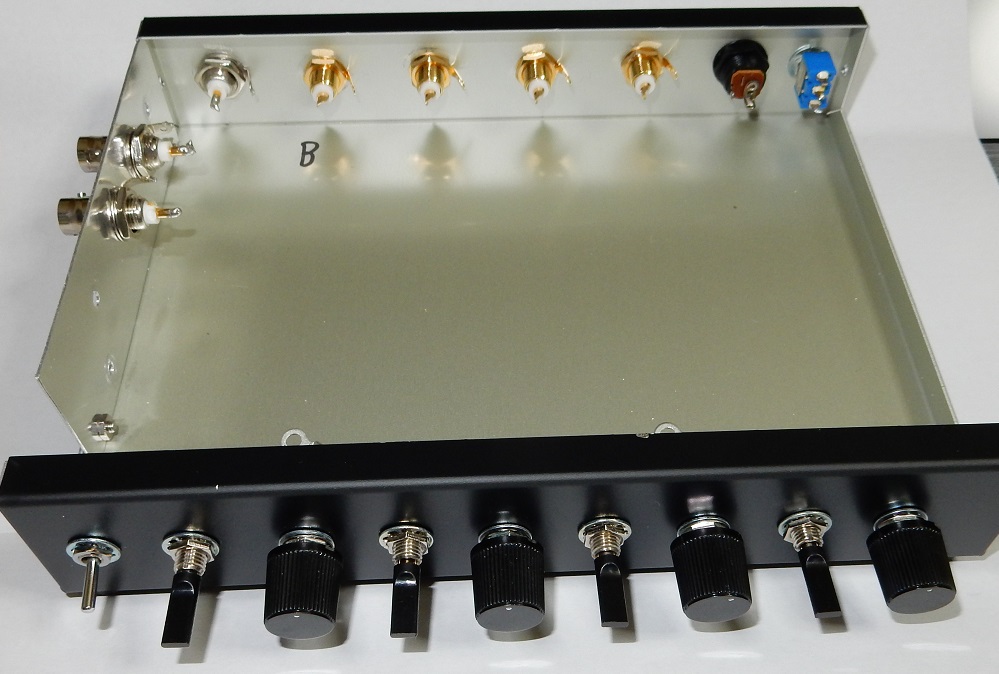

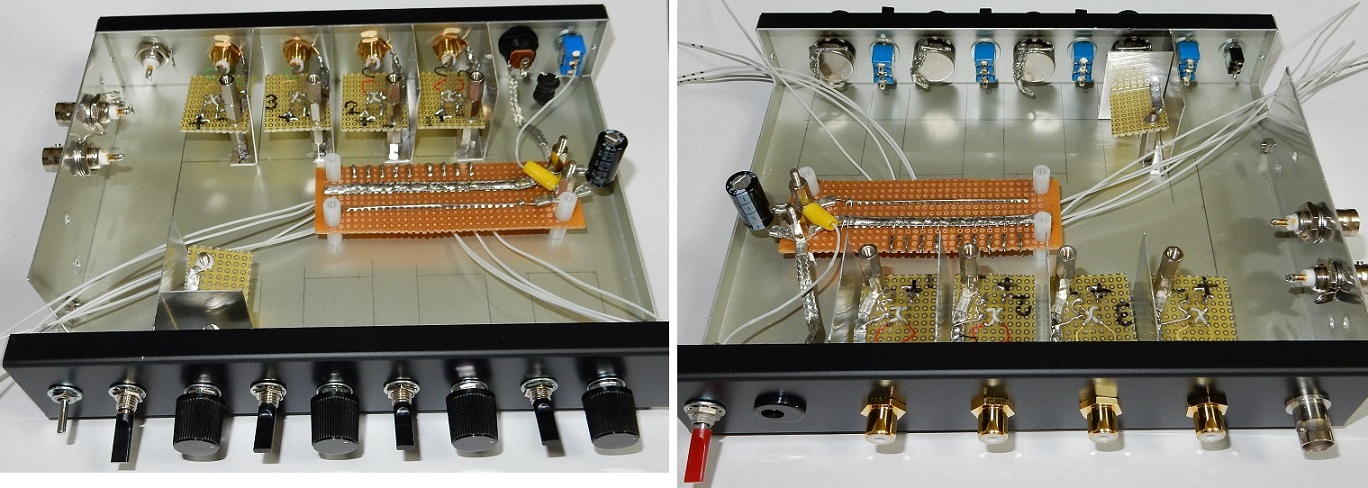

位相反転切替部の基板ができました。１：１の不平衡・平衡変換トランスの出力をリレーで切替。信号が回りこまないないように、最小単位でシールドします。ボリューム回路は裏蓋をしっかりアースしないと信号が回りこみ絞りきれなくなります。少しずつしか進んでいませんが。
目標（幻にならない事を願って）１．空電をキャンセルした受信２．ノイズに埋もれた放送波の受信３．同一波の１波のみを選択受信４．ジャミングに埋もれた放送波の受信基本的に同一方向、真逆方向ではキャンセルできませんが、ある程度の角度差があればキャンセル効果は期待できると思っています。キャンセル後の信号が小さくても、同調プリ２段＋昇圧プリで十分のゲイン確保が可能です。

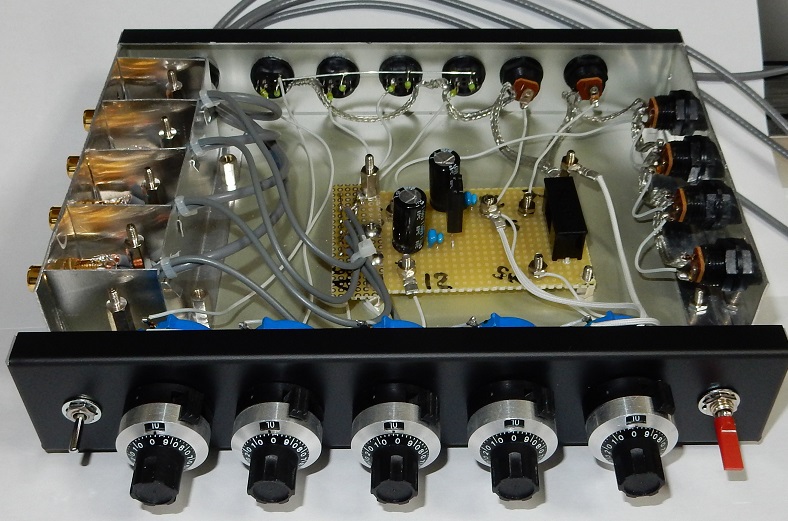

一応の配線が完了しました。ＶＲは右端が１０kメインボリューム、残り４個は１００kアンテナごとの微調整サブボリュームです。

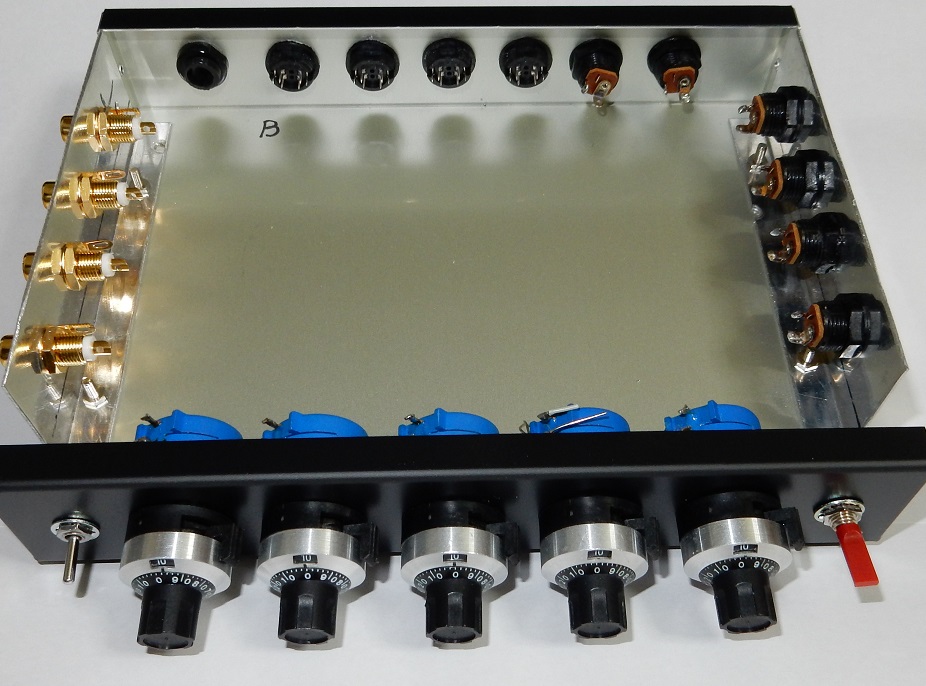

ループアンテナを４５度ずらして４台設置しようとコントローラを製作中です。アンテナミクサーの基本テストで放送波を受信しながらノイズを完全に打消すためには２入力では不足で３入力以上をうまくミキシングしないと実現がむつかしいことがわかりました。

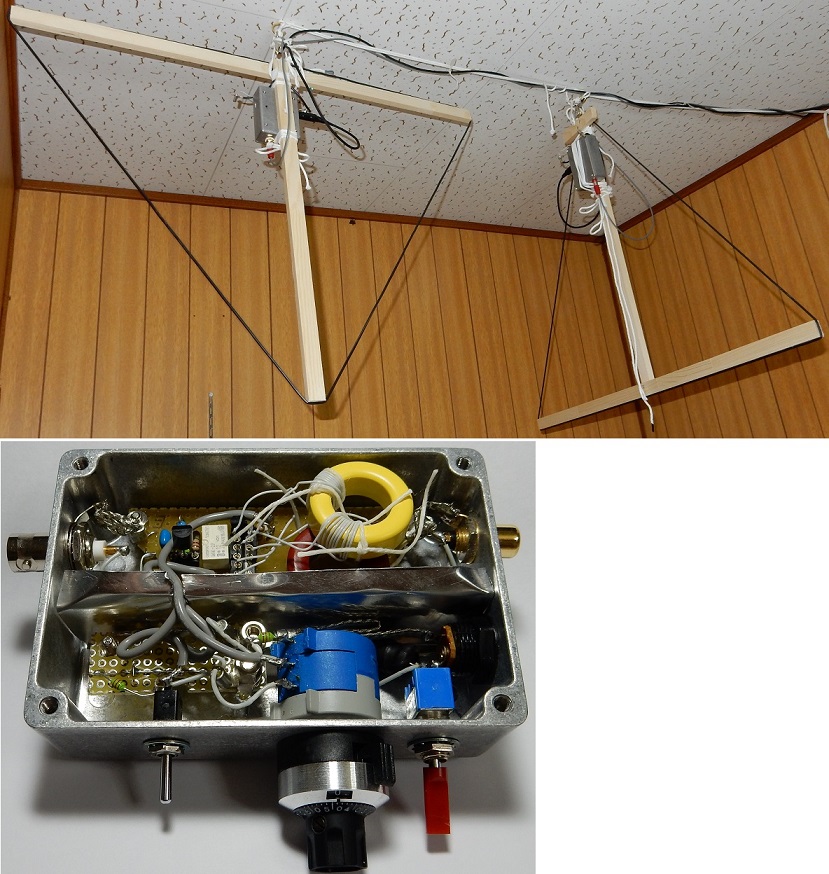

アンテナミクサーの製作にあたってとりあえずループアンテナを２台に。室内設置なので底辺長さ８０Ｃｍ、高さ６０Ｃｍとコンパクトサイズに。一方を上下さかさまにして設置スペースを最小に。受信範囲が３ＭＨｚ〜２５ＭＨｚと移動したためＨｉ＝１ＳＶ１０１を２個、Ｌｗ＝１ＳＶ１４９を４個にしました。同調式プリアンプの出力をアンテナミクサーに入力するため同調式プリアンプ２号機を作成しました。同調式プリアンプの前後の接続ケーブルを作るのに手持ちの同軸ケーブルがなくて、仕方なくコモンモードフィルターＺＣＡＴ３０３５−１３３０（ＴＤＫ）を１０個取付けていた８ｍのケーブルを４分割にして使用。ところが、２ｍ長さの接続ケーブルではハイバンドの１５ＭＨｚ帯以上で同調していくと利得が１００倍以上に、次第に発振状態になってきます。４ｍ長さにすると収まります、この状態は２台の同調式プリアンプいずれでも発生するので個体差ではないようです。１５ＭＨｚの４分の１波長５ｍ以上にする必要があるんでしょうか？

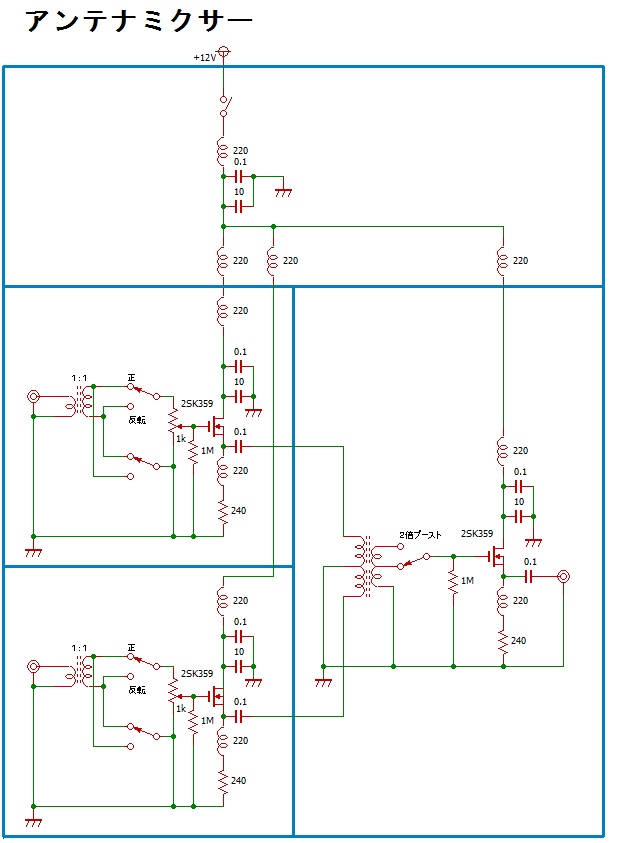

しろうとの乗りで、２入力、アンテナミクサーを描いてみました。コアー材の高周波トランスが思いのほか優秀ソースフォロワの出力ゲインが１をキープ等、またまた思い付きでアンテナミクサーがほしくなってきました。

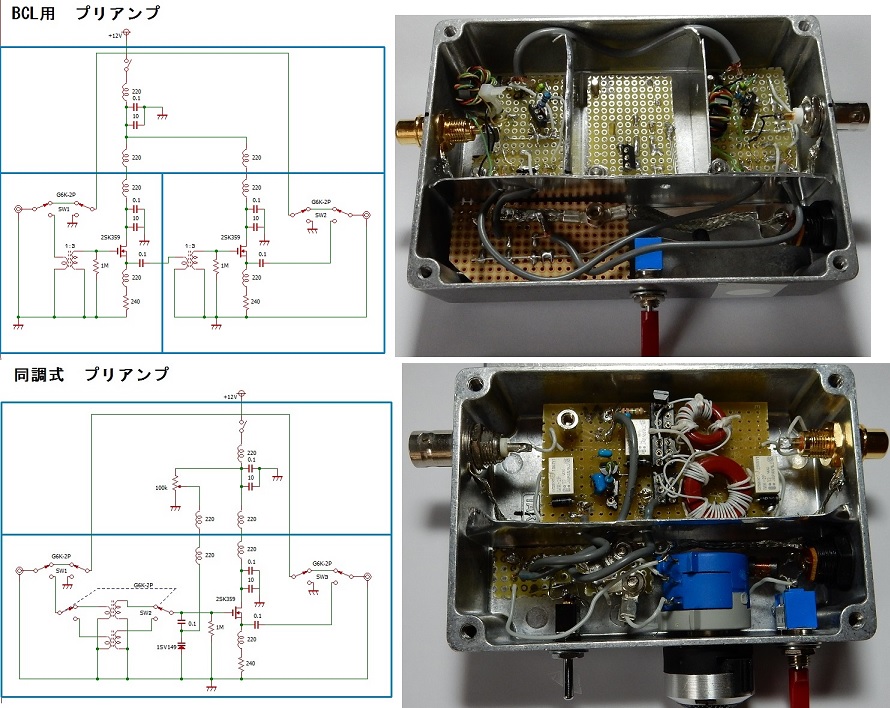

電気が専門ではありませんが、素人の思い付きで２種類のプリアンプを制作してみました。基本的に大きなノイズ発生源がないので静かなプリアンプです。１．トロイダルコア＋ソースフォロワ式２段増幅プリアンプ トロイダルコア ＦＴ−５０−７７に４本の撚り線を７回巻きして、１：３の昇圧用入力トランスとして使用しました。 出力インピーダンスを下げるため後ろにＦＥＴのソースフォロワを加え、これを２段構成にして９倍プリアンプとしました。 最初は３段構成でしたが、オバケが発生するので２段に変更しました。 昇圧用入力トランスの接続は２段共に反転出力にしないと発振します（プリアンプでは発振しませんが、前段のループアンテナまで 信号が逆走して発振するようです）２．同調式、２バンド低雑音プリアンプ ダストコア Ｔ−６８−２（３ＭＨz〜１５ＭＨz） ダストコア Ｔ−５０−２（５ＭＨz〜２２ＭＨz）を同調コイルに使用＋ソースフォロワで同調式２バンドプリアンプ詳細は拙ＨＰ http://www.eonet.ne.jp/~doi/を参照ください。
影山さん設計のΔＬＯＯＰ７＋同調式２バンドプリアンプの組合せでは、ゲインが周波数によって大きく変化しますが全般的には受信機Ｓメータ目盛りででＳ２〜Ｓ３アップします（ノイズの増加は感じられません）。放送バンドによっては最大Ｓ６アップします（ノイズの増加は感じられません）。バリキャップダイオードの容量の少ない部分では、ΔＬＯＯＰ７とうまく共振しているようです。ただし、発振状態にはなく安定しています。間に２段増幅プリアンプを入れるとΔＬＯＯＰ７との共振が停止してＳ２〜Ｓ３アップに変化します。
小学校の「ものつくり教室」が実施され、6年生生徒+父兄を対象にラジオつくりの指導しました。2時間ほどで全員が完成「聞こえたー」の歓声は何時聞いても良いものです。
そのうち卒業生から助手が現れるといいですね。

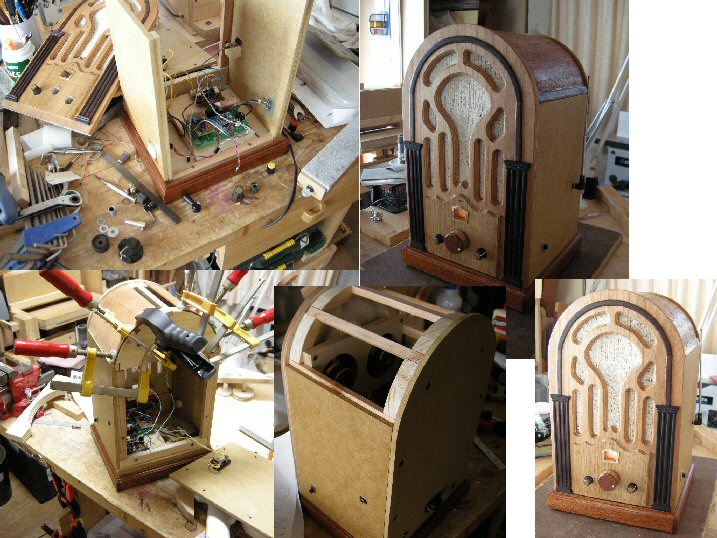

以前制作したラジオ兼用アンプを見た知人に頼まれて、２台目をつくりました。（今回はラジオのみ）aitendoのキットはばらつき大きいですね。結構てこずってしまいました。
凝ってますね〜素晴らしい工作です〜各部木材は単板でしょうか？天井のアーチは何か工夫があるのでしょうか？
前面板はブラックチェリーです。単板のままだと反りや割れの入る可能性があるので、薄いベニヤで裏打ちしています。加工しやすいし、時間とともに色も変わってくるので、こういう用途にはうってつけの材料です。天井は４ｍｍ程度のマホガニーです。水に浸したのをラップに包んでチンした後簡易的に切り出した板に沿わして曲げています。（２分割）結構簡単に曲がります。DSPラジオは同調がクリティカルなので、前作には糸巻きダイアルをつけて減速（？）していたのですが、今回どうしても加工がうまくいかず、VRをダイレクトに動かすことになってしまいました。使いづらいかも。
地元新聞掲載されました
現代のラジオ少年・・・ではないですが未来に期待したいですね．このキットの内容を紹介頂く事は可能でしょうか？地元の自治会で出来そうな・・・ お思い込みですが．よろしければ ご紹介ください．
使ったください。この掲示板の過去の書き込みでも回路等発表しています。私のブログでも都度準備から書き込みしています、毎年少しづつ変わってますが参考になればどうぞ。http://kaki1074.at.webry.info/theme/09c1848873.html
