中古テレビ球6EW7が6本見つかりましたのでPP製作してみました、初段はグリッドチョークです、OPTは東栄の10Pです、シャーシーは昔買ったリードのカバー付の15×30cmのシャーシーにて製作してみました、QRPにはとち苦しいかもですが自分としては PPとしては3Wも出ていないので何とかQRPと分類しています。音色は夏向きで さっぱりとした 透明感のある 音です。
ＱＲＰファンの皆さん、こんにちは。１００円ショップで見つけた灰皿缶を使ってミニアンプを作ってみました。Dad's Projectshttp://www.geocities.co.jp/Milano/1988/radio/index.htm
QRPファンの皆さんこんにちは。蒸し暑い夏になりましたね。この暑いのに真空管AMPを・・・？。ま〜ま〜そう言わずにそこはQRP-AMPでいきましょう。と言うことで新作のQRP-AMPの形が見えて来ました。取りあえず真空管の輝きをご覧下さい。詳細はいつになるやら？？？です。むろん完成までQ ＆ Aは致しません。Hi。
もみじ＠広島です。私事ですが、この秋に新築竣工、引越しのため、製作がすべて中断し禁断症状が出ている状況です。小さくて音のよいアンプ作りたいですね。ご真影から察すると、超三結のようですが。ＱＲＰは大好きなんですが、西日本（大阪以西）では、目立った活動がないので残念と思っています。でも、引越し後は、チッコイの沢山作りますよ。電池管〔１９〕のＢ級プッシュなど。 音質のレポート楽しみにしています。 かしこ
もみじ＠広島です。 出力管は、６ＢＸ７ のようですね。 とすると、プッシュプルですね。よくぞ、やりましたね、年間ＭＶＰですよ、広島のお好み焼き奢ります。
もみじ＠広島さん今晩は。大当たりです。やっと暫定版をUPしました。下記です。http://homepage3.nifty.com/ja1wby/
「手作りアンプのページ」そして「ＱＲＰ分科会」、いつも楽しく拝見しています。先程、「手作りアンプの会」へ入会の申し込みをさせて頂きました。Newcomerですが、どうぞ宜しくお願い致します。Dad's Projectshttp://www.geocities.co.jp/Milano/1988/radio/index.htm
HP拝見しました とても じょうずにORPされて うらやましいです。100Vをトランスレスで整流しても 感電しませんか? 私は感電が怖くて手が出せませんでしたが、問題が無いのでしたら 一度やってみたいです。なにせ電気の知識は 小学生レベルで ただいま詰め込みしています。テレビ球は沢山有りますので 色々製作したいと思っています。6CS7のケースは 葉巻たばこのケースかと思いました、一度製作してみます。ぜひ 楽しいQRPをお願いします、パクリは得意です。(爆)
kuro2*@福山さん早速、書き込み頂き有難うございます。トランスレスというと感電が怖くて何となくイヤですよね。でもサイズ的に小さなアンプを作る時には、トランスレス化は省スペースの観点からメリットがあります。また、感電を避けるための方法が幾つかあります。近々に「トランスレス」と上手く付き合う方法をＨＰに載せたいと思います。それでは今後共宜しくお願いします。Dad's Projects

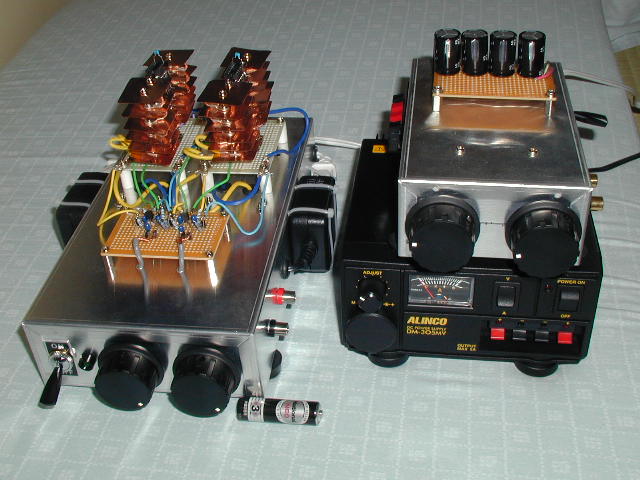

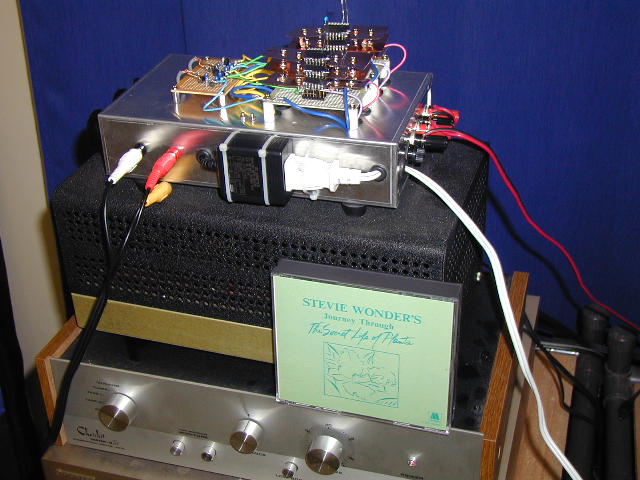

ＱＲＰファンのみなさん、こんばんは。大阪熊取の村嶋です。前回３ＡＵ６シングル・ステレオアンプを紹介しましたが今回はそれを発展させた６ＡＵ６による低電圧型ＰＰステレオアンプです。写真でおわかりかと思いますが、このアンプは５Ｖと±１２Ｖが出ているスイッチング電源に直接部品を取り付けて組んであります。ということで、スイッチング電源のケースには一切穴を開けてありません。端子を両面テープで貼りつけて、そこに真空管ソケットやトランスを付けてあります。回路としては、入力トランスに山水のＳＴ−１７Ａを片ｃｈに２個使って位相を入力信号と同相のものと逆相のものとに分けています。６ＡＵ６は３ＡＵ６のときと同じように、Ｇ１にヒーター用の電圧６Ｖ（５Ｖ出力を調整）を掛けてあります。Ｇ２にもＧ１と同じく６Ｖを掛け、ここに入力信号を入れてます。それからＧ３とプレートはつないであります。出力トランスはこれまた山水のちょっと大きめでＳＴ−４８を使っています。そこにＢ電圧として±１２Ｖが出ていますので−１２Ｖをグランドとして＋２４Ｖを掛けてあります。 これで立派にステレオとして鳴りますので痛快です。先週の関西例会に持って行きまして参加の皆さんと試聴しましたが結果はなかなか良いものでした。 で、どれだけの出力が出ているのかといいますと、８Ωで１３０ｍＷ出てくれています。ＱＲＰとして１００ｍＷが出ているということは高能率のスピーカーでは喧しく聴こえるもので、十分なものだといえます。 これまたアンプとして結果がよいので、これをベースに発展させるつもりでいます。この先が楽しみですね。
もみじ＠広島です。久し振りにＱＲＰ分科会に訪問しました。 村嶋さまの活躍ぶり、素直に心が和みます。 やれ、２０５Ｄや３００Ｂ、果ては８４５などなど、万里の長城には食傷気味です。私も、手元に沢山ある高Ｇｍペンタグリッド管６ＢＥ６や１２ＢＥ６で０．５Ｗ×２程度のシングルアンプを作ってみたい気持ちになっています。どういう所に留意すればよいか、ご教示願えたらと思っています。関西の地域グループでお会い出来るのですかね。

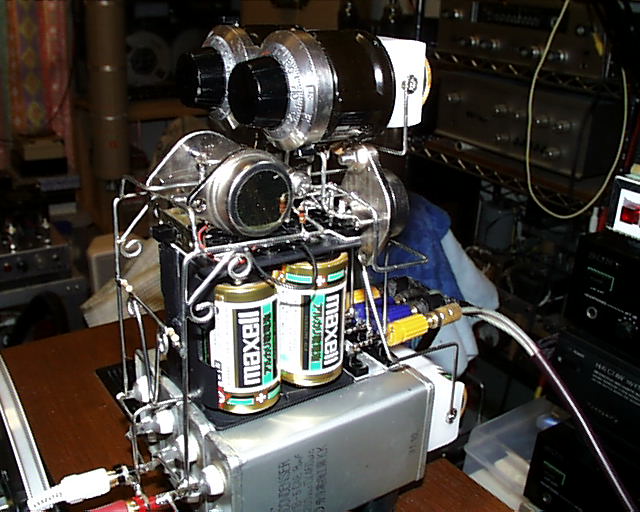

ＱＲＰファンのみなさん、こんにちは大阪熊取の村嶋です。今回紹介しますＱＲＰアンプは写真のように球を単１電池のホルダーに水平に球を取りつけてあります。なんとも馴染めない形ですが、実はこのアンプはＢ電圧が電池４本の６Ｖしかありません。使っている球は３ＡＵ６Ａですが、ちなみにこの球のＢ電圧の定格は２５０Ｖです。これを２本ステレオのため使用し、ヒーターはもちろん直列でこの単１電池からの供給です。 信じられないようですが、これで立派にスピーカーが鳴ります。今までもいくつか３Ａ５シングルを作ってきましたがこの場合のＢ電圧はＤＣ３ＶからＤＣ−ＤＣコンバターで]約３０Ｖに引揚げていました。しかし、今回は直接乾電池の電圧で動作しますし、３Ａ５シングルよりなにか出力もよく出てくれているようです。そして音質もこちらのほうが良いような感じがします。 ところで、このような低電圧で増幅を実現するにはやはり普通の接続方法では無理です。６Ｖでは例えゼロバイアスであってもＩＰは流れませんので、Ｇ１にＤＣだけで６Ｖをかけ、Ｇ２には入力をトランスを介して入れるのと、これにも＋３Ｖのバイアス電圧を掛けてあります。Ｇ３は本来２次電子の捕獲の意味であるわけですが、このような低電圧では単なる邪魔ものです。よってＧ３とプレートをつないであります。これによってＩＰが流れてくれます。そして思っていたより良い結果でスピーカーが鳴ってくれましたのでご機嫌です。ということで低電圧では３極管より、このようなＧ３が独立している５極管のほうが向いているようにも思います。みなさんもお験し下さい。ただし出力は小さいことは覚悟しておいてくださいね（高能率スピーカー向きです）。 これをこれから大阪日本橋（にっぽんばし）に持っていって試聴する予定です。さて、このような低電圧方式を応用したＰＰアンプもありますので次回載せてみます。・・・・・・・う〜ん、ここ当分は低電圧にはまりそうです。
昨日の金曜日に大阪日本橋（にっぽんばし）の例会にこのアンプを持ってゆき試聴しました。さすがに蚊の鳴く声に毛が生えたような音量でした。そして聴いていただいた方々からは半分イヤミめいたコメントも頂戴したりもしましたが、まあとにかく鳴るものだと確認して頂きました。またこれを改造してもう少しマシに鳴るようにしたいと思ってます。もう一つ６ＡＵ６でＰＰアンプを持って行きましたがこれはとても好評でした。又改めて紹介いたします。
田村です。先日伺った空間電荷格子方式ですね。これって、いろいろと利用価値があります。例えば車載アンプに真空管の味付けなんて簡単にできてしまいますね。一度聞きに行きたいです。近々、京都か大阪に出張が出そうですので、何とか金曜にあわせて例会に伺いたいです。ところで、Ｇ１にはどれくらい流れていますか。Ｇ２とＧ３、プレートから制御して使えないかな。江口さんが既にやってますが、私もその線も含めて実験したいです。
田村さん、おはようございます。そうです空間電荷の方法（持主さんに刺激を受けましたので）でどこまでのものができるか、これからどんどん試してみたいと思っています。田村さんもこの魅力的な領域に入って下さい。きっと抜け出せなくなりますよ。 さて、お訊ねのこのアンプの動作電流ですが、ＥＰ＝５．４Ｖ（少し電池がヘタッテいます）で測定しました。初めはＧ１に５．４Ｖをまるまる掛けていましたが、ＩＧを計ってビックリ！２５ｍＡも流れているではあ〜りませんか。ということでＧ１の電圧を１．３５Ｖ（電池１本分）に変更しました。これによる出力の落ち込みは特にありませんでした。ちなみにこのときのＩＰ＝３ｍＡです。プレートへの入力が約１６ｍＷで出力が９ｍＷとなっています。全く涙涙の出力ですね。 で、Ｇ１の電圧が１．３５Ｖの時の電流は４．５ｍＡです。そしてＧ２の電圧は２．７Ｖで０．５ｍＡとなっています。 以上のような結果となりましたが、現在３ＡＵ６や６ＡＵ６以外で使える球を調べているところですが６ＢＡ６や６ＤＫ６などが有力候補です。将来はこれを応用して多数の球をＰＰとして並べたり、全く不釣合いな多極送信管でつくっているかも知れませんね。冬の大会にご期待下さい。 それから、田村さんがこちらへ出張の機会があるということですね。できれば例会でお会いしたいと思っていますが、もし具体的な日がおわかりでしたらお知らせ下さい。もし金曜日以外となるようでしたら例会開催をシフトしますので是非起こし下さい。当日は私は必ず行きますのでよろしくであります。
村嶋さん。こんばんわ。田村です。凄いですね。結構流れますね。Ｇ１出力の可能性が・・・うーん、冬の大会が楽しみです。さて、大阪出張が決まりましたら連絡します。以上宜しくです。
田村です。１ｍ少なく投稿しちゃいました。

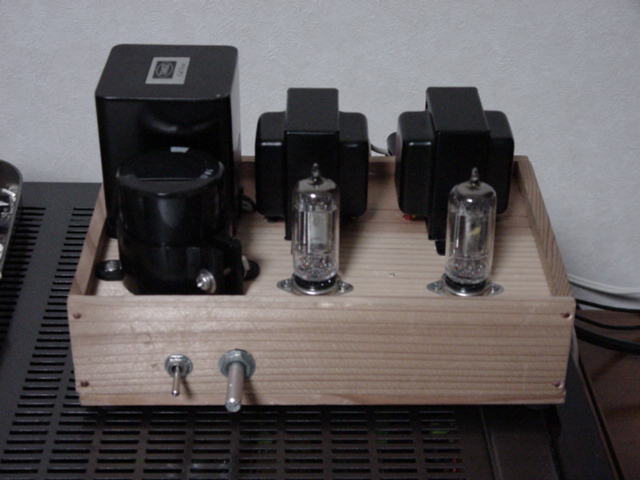

初めまして大阪豊中の清水です。去年の１２月のお寺大会の方に出席した高校生なのですが、覚えておられるでしょうか？さて、今回６ＡＧ７を使って単段アンプを組みました。回路的には、山水のトランジスタ用のトランスを使って入力ゲインを上げてそのまま６ＡＧ７をドライブしています。出力トランスは、６ＢＭ８のキットのものです。完成後、村嶋さん宅にて歪み率などを測定したところ、最低歪み率が予想通り、約０．５％あり、周波数特性特性が、-３ｄＢで、１３０Ｈｚから、８０ＫＨｚまで伸びていました。低域はトランスのせいであまりのびていませんが、高域は意外と伸びていました。歪み率は…。また作ったら投稿します。
清水さん、こんにちは。田村です。単段で来ましたか。この球、結構ゲイン取れるようですね。鳴りは如何ですか？でも、なかなか上手いですね。
田村さん、こんばんは。村嶋です。昨日の日曜日に清水君がアンプを持って訪ねて来てくれました。はじめ新作の７１０Ａなどの外道アンプを試聴した後このアンプを試聴しました。単段アンプということであまり出力は取れませんが、ＱＲＰに慣れたシステムですので気持ち良く鳴ってくれ音量も十分な感じでした。そしてその後で特性を測定しましたが、思っていた以上にレスポンスが広く驚きました。歪率はＮＯ−ＮＦＢですから、やはり良いとは言えませんがノイズレベルはかなり低いものでした。スペアナにて発振していないかをみましたが大丈夫でした。でも正弦波を入れると見事な角の連続でしたよ。でも実際に曲を鳴らしてみても高調波を引きずっている感じは無く、あまり気にしなくてもよいということが清水君もわかってもらえたと思います。
村嶋さんこんばんわ。田村です。いやぁ、清水さん、なかなか上手いですね。それに、最初からＱＲＰで正しい聴き方をされているようで、感心しています。村嶋さんの指導が行き届いていますね。うーむ。ところで、清水さん、大阪支部のページ任せますから面倒見てください。以上よろしくお願いします。
お褒めの言葉ありがとうございます。個人的にQRPの考え方は好きですし、測定機器など持っていないので、測定するには誰かにお世話にならなければならないので、コンパクトなアンプを作ってこうと思っています。ちなみにこのアンプは家でガンガン鳴ってます。六月のお寺大会にはMT管の部に出場しようと思っています。まぁ、今はテスト前なので、テストが終わってから組むのですが…。また新しいアンプができたら投稿します。では。
清水さん、村嶋さん、こんにちは。田村です。６月のスピーカー大会楽しみにしています。清水さん、その前に勉強ですか。うーむ、がんばれ！
田村さん、こんばんは。村嶋です。来月のお寺大会には参加しますのでよろしくであります。今回はあまり大きなアンプはやめてトランジスターのＱＲＰアンプと、ちょっと怪しいＭＴ管アンプをエントリーさせようかなんか考えています。それからＱＲＰアンプには今日買ってきたオキシライド乾電池を使って長時間動作試験をやるつもりです。アンプは以前のＱＲＰ大会で出した４９のダブルシングルステレオです。通常のアルカリ電池では約３時間ですが、さて何時間鳴ってくれるでしょうか楽しみです。
QRPファンの皆さんおはようございます。QRP文化会いや分科会も最近チョット寂しいので出来たてのほやほやをUPします。今度（4月）の三土会に出来れば？持参します。詳しくは下記を参照して下さい。http://homepage3.nifty.com/ja1wby/
松崎さん こんにちはいつもの仕上がりに、感心しております。アース母線の固定がどうなっているのでしょうか？各ソケットの中心に位置している様に見えますが・・・三土会にて見させて下さい。

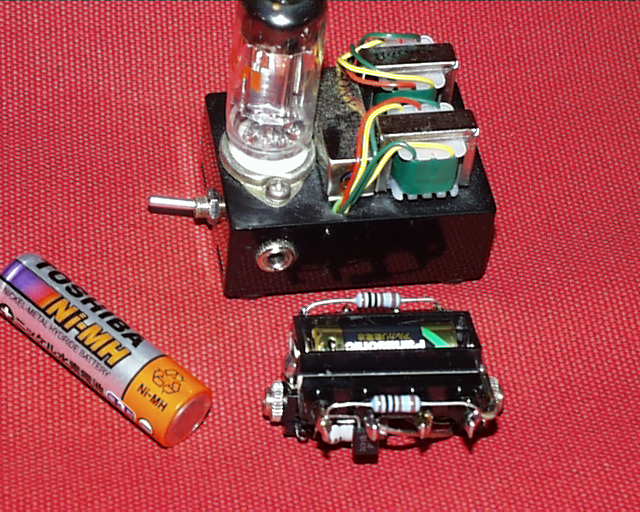

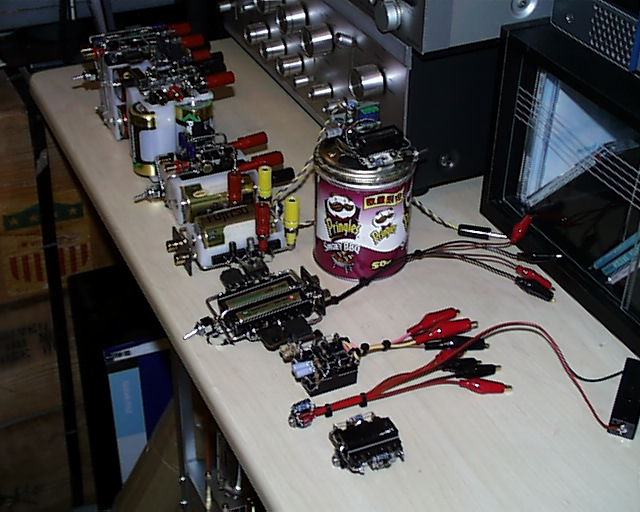

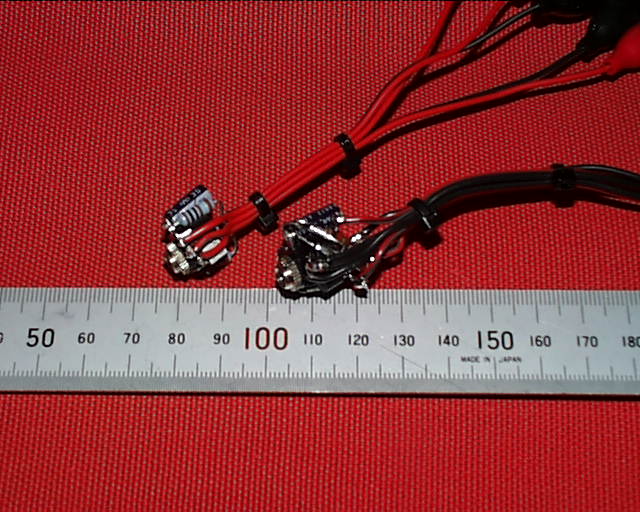

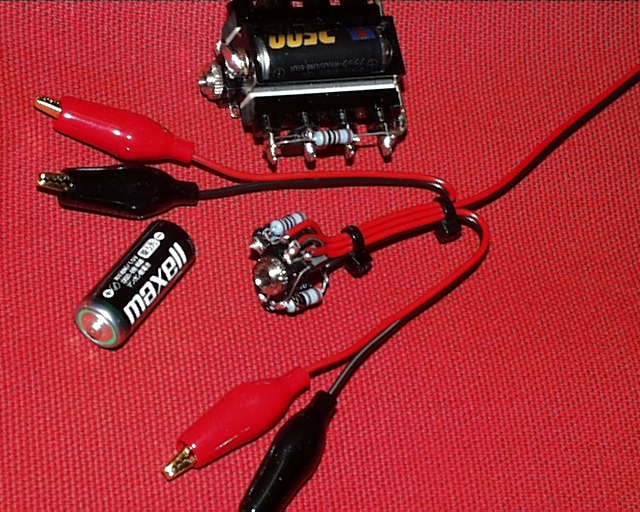

ＱＲＰファンのみなさんこんばんは。すっかり外道をご無沙汰しております大阪熊取の村嶋です。今回紹介致しますＱＲＰアンプは先週(3/31)の関西例会で披露致しました３Ａ５ＧＧ（グランデッドグリッド）シングルステレオアンプです。写真でご覧のようにアンプは単１電池のホルダーに組んであります。単１電池は３Ａ５のフィラメントの電源です。電池ホルダーに直接組み上げるやり方はトランジスターＱＲＰアンプで何台かを作りましたので、その延長としてやってみました。このアンプのドライバーにはトランジスターの2SC1327を使用しています。 ３Ａ５がＧＧということですので、トランジスターの出力を直結で３Ａ５のフィラメントにつなぎ、当然グリッドはグランドに落としてプレートから出力トランスにてスピーカーに供給するという単純な構成です（最近はこのようなアンプばかりですね）。Ｂ電源には左に置いてある電源ユニットから供給しています。約８０Ｖを３Ａ５のプレートに供給しており、これがドライバーのコレクター電源にもなっています。出てくる音の方というのはなんともＱＲＰアンプです（飽和が速い！）。でもトランジスターのドライバーが付いている分入力対出力特性は３Ａ５単独のＱＲＰアンプよりよくなっています。以前に外道で紹介しましたＧＧアンプはシングルで２００Ｗも出る化け物でしたが、こうしてＱＲＰで作るととても可愛らしい感じでとても気に入っています。それにこのアンプのチャームポイントとして３Ａ５を青色ＬＥＤでライトアップしていることで、薄暗い中で見るとニッケルプレートが輝き、そして球の表面の文字が綺麗に浮かびあがりとても神秘的な感じがします。３Ａ５は熱くなりませんのでＬＥＤを直接３Ａ５に当てあります。ところで、これに気を良くして引き続いて５Ｍ−ＨＨ３でＧＧアンプを作ってしまいました。これは本日（4/7）の例会で披露しましたが、この件については又改めて載せたいと思います。・・・・・・現在外道アンプを製作中！ガンバリマス。
ちょっと勘違いをしていました。3/31の例会には5M-HH3GGアンプを出していましたので、この3A5GGアンプのお披露目はその前の例会3/24でしたので訂正いたします。
