回路製作

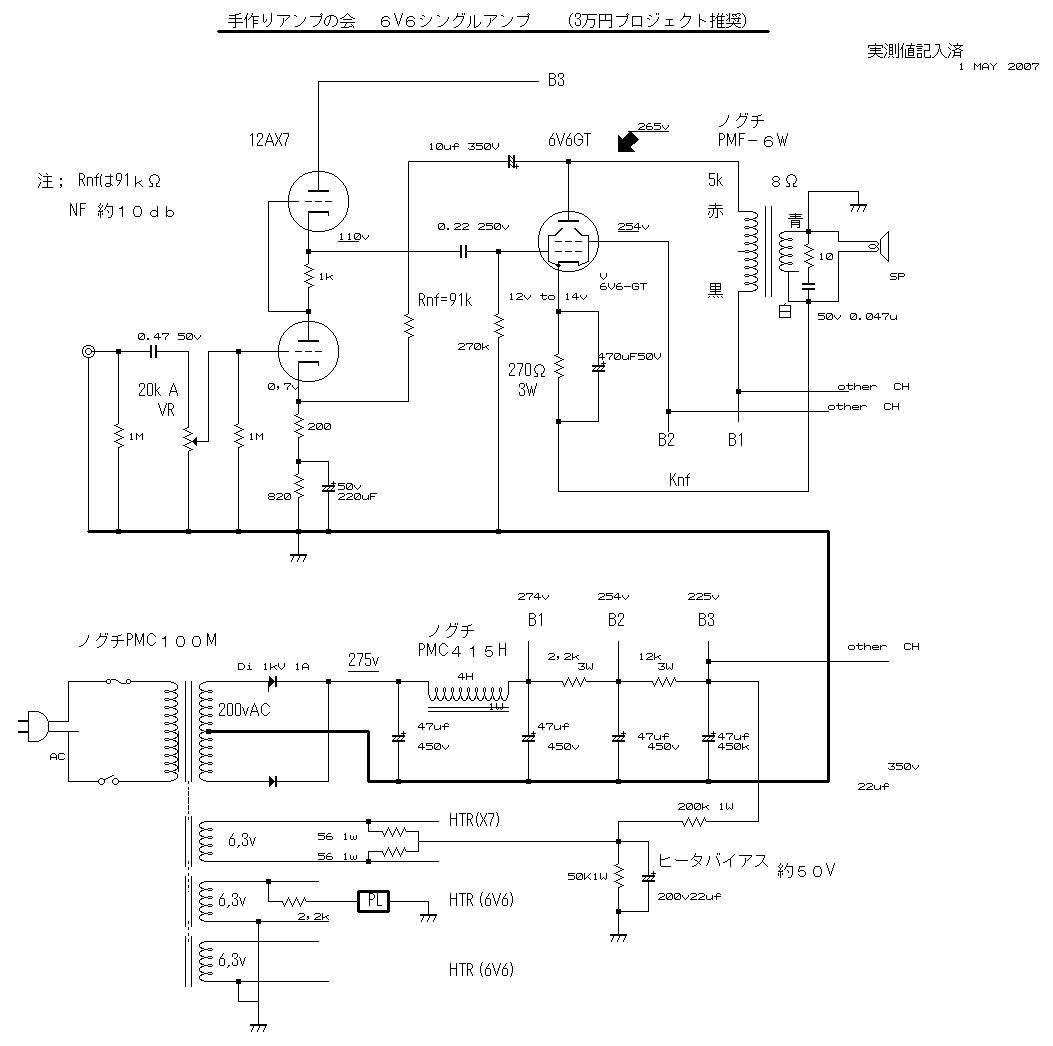

回路図
お持ち帰り用 PDF 版回路図
回路解説
入力段は 12AX7 の SRPP 回路を採用して低インピーダンスで出力段の 6V6 を駆動します。
出力段は安定性重視の CR 結合の自己バイアス回路とし出力段の歪を押さえる
カソード NFB を採用したビーム管接続です。
B 電源はオーソドックスな両波整流回路ですが、電源ハムを小さくする為に
フイルターにチョークトランスを使用してあります。
回路保護は SRPP 回路の 12AX7 用にヒーターバイアス回路と、
入力段カップリングコンデンサによる入力端子への DC 電圧発生防止を行っています。
