Evolve power amplifiers

SV572-10 シングルパワーアンプの製作

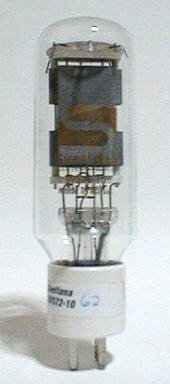

Svetlana SV572-10 triode

SK4A steatite socket

Package design of Svetlana

TANGO XE-60-10SNF output transformer

Package design of TANGO brand

Gilding parts RA300-002 power transformer

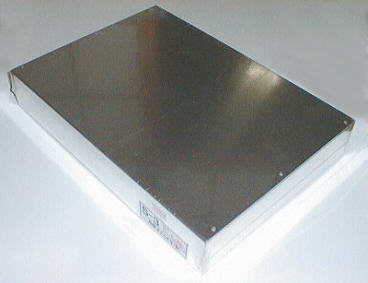

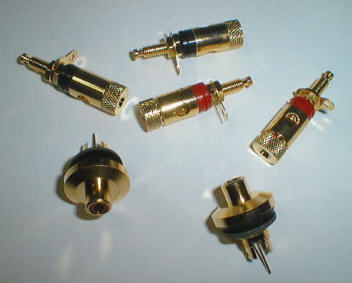

LEAD S-3 aluminium chassis W350H60D250

Svetlana社がAudiophileに向けて造ったSV572に応えるアンプを考えて、2年位前からパーツを少しづつ集めてきました。Rコアトランスを発注した時点で回路の構想はできていましたが、時間の経過と共に次々と新しいアイデアが沸いてきて、未だに煮詰まらない状況です。そうこうしている内にタンゴが廃業を決めてしまったし、それだけに留まらず、これが完成する頃には何もかも伝説のパーツになっているかも知れません。(2000/8/15)

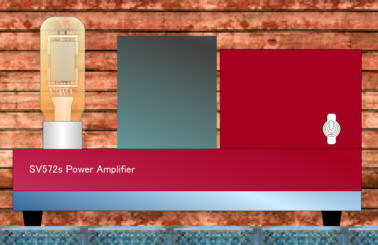

Image of the front

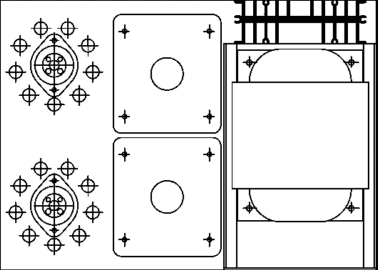

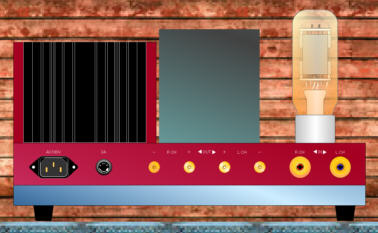

Image of the back Chassis layout

私がアンプの製作を始める切っ掛けは2パターンあって、1つは面白い回路を思い付いた時、もう1つは魅力的な素子に巡り会えた時です。
更に自分にとって価値のあるアンプとするため、面白い回路には魅力的な素子を、魅力的な素子には面白い回路を誂えることに努力を惜しみません。

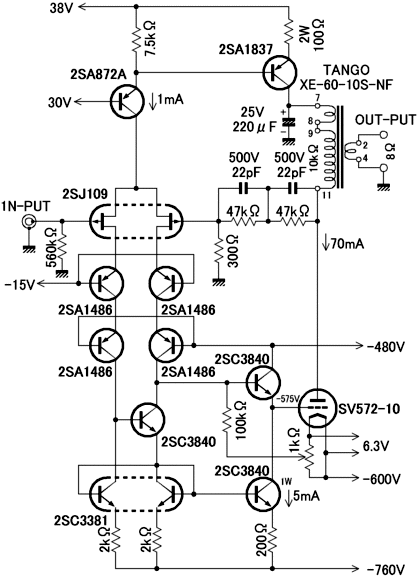

回路案


出力トランス   タンゴ XE-60-10SNF
オリエントHi-Bカットコア使用シングル用出力トランス
出力 30W(40Hz)
周波数特性 30Hz〜50kHz (-2dB、rp=Zp、入力4V、DC70mA)
1次インダクタンス 1mW時40H、最大45H・・・・50Hz/DC70mA
1次許容DC電流 90mA
電力損失 0.24dB (16Ω)
1次直流抵抗 325Ω (20℃)



出力管  Svetlana SV572-10
