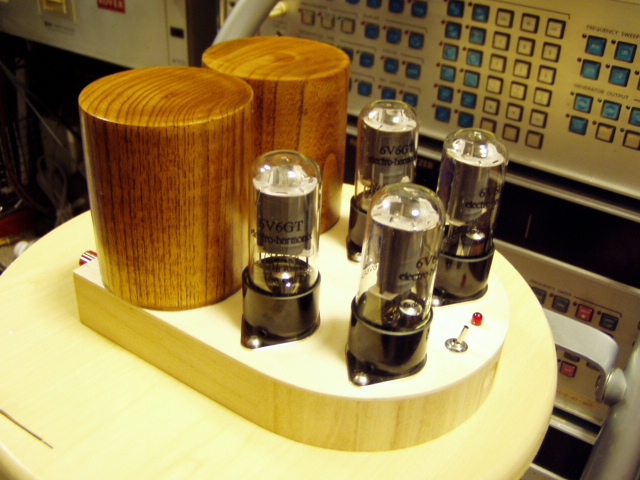

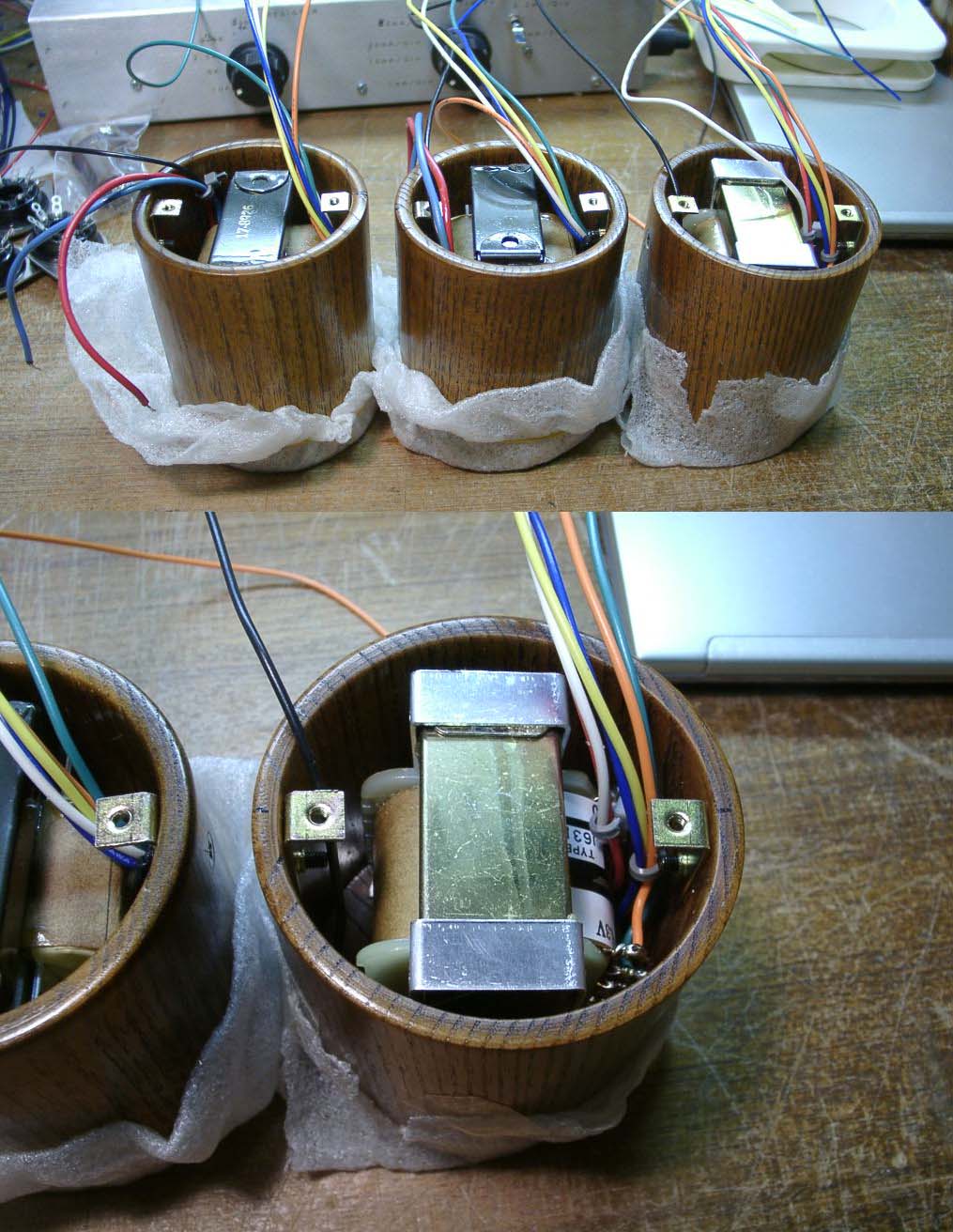

すっきりしたアンプですね。「出力段信号ショートループ」の効用はいかがですか？　カソード抵抗の定電流回路への置き換えなども試されたでしょうか？

出力段信号ショートループは、そうでない場合と比較していないのでわかりません。
以前45シングルアンプ(定電流回路付)で試した時は、殆ど違いはなかったです。
> カソード抵抗の定電流回路への置き換え
私が以前作ったEL32パラシングルアンプは定電流回路を入れてあるのですが、
聴いた感じでは同じ傾向を感じます。LM317を使った定電流回路だと過電圧の防止に
抵抗で分圧、さらにZDでクランプが必要になったりするので、抵抗だけのほうが簡単
ですね。

カソード抵抗と定電流回路の切り換えをやってみました。
http://65124258.at.webry.info/201006/article_7.html
定電流回路の音にならないような重低音での圧迫されたような聞こえ方に対し、
抵抗のみはそれがないので聴きやすい、という違いがありました。
ほんのわずかな違いが、長く聴いていると耳につく、という感じです。

1月16日の三土会で本番機のデモをしようと思っています。
製作の話や回路追加分の話を中心に、手短にやる予定です。

このアンプにNFBをかけてみました。積分補正のせいかNFBのせいかわかりませんが、
高域がでしゃばる感じはなくなりました。6N1Pの音色はハッキリ・クッキリだと思います。
詳しくはこちら↓
http://65124258.at.webry.info/200911/article_3.html

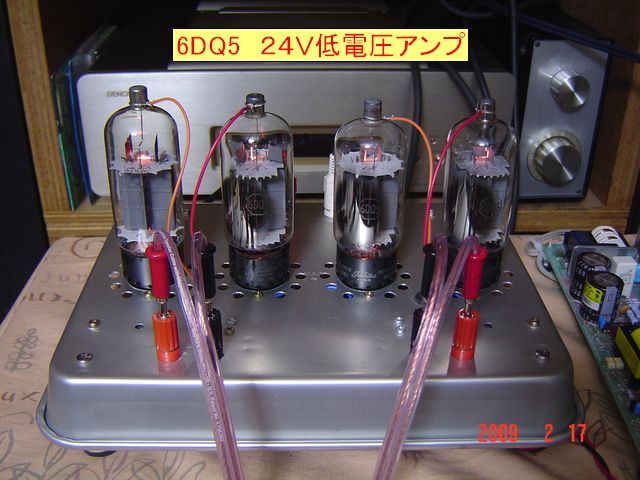

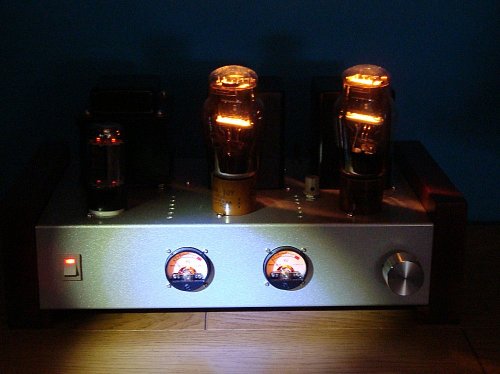

なかなかヨイシャーシですね。木製の足をつけたところがいいですね。ステンレスの加工は、難しいですか？

三上様、このステンレストレイは家庭料理用トレイで１００円ショップで買った物です。０．８ｍｍ程度の薄板なので加工は容易ですが、８２８Ｂの大きい５５ｍｍ円孔は明けるのには少々てこずりました。ホルソーを使って電動ドライバー用（低回転用トルク調整出来る）電気ドリルで明けましたが、ちょっとベコベコしてしまい、ハンマーでたたいて修正しました。明けるときは下側に木の厚板を当てています。ホルソーは歯がなめらかなものを使用しますが、ギザギザ歯が立ったものは適しません。

粕谷様

なかなか立派で格好よく出来ましたね、ご苦労さまでした。

当方製作の６Ｍ−ＨＨ３ｐｐアンプはジャンクシャーシの再利用で、格好はよくありませんが、快調に働いています。

各種のデータを拝見させていただきました。
貴データにありますように高域が盛り上がり、ＳＰから出る音もかなりハイ上がりに聞こえますので、ＯＰアンプの出口で若干ハイカットしています。

お褒めの言葉、どうもありがとうございます。
20KHzあたりからの盛り上がりは、聴感上は数KHzからのハイ上がりに聞こえます。でも、私の耳ではオシレータの10KHz上のサイン波は殆ど聞こえません。不思議ですね。

どなたか7ピンMTプラグが売っているところをご存じないでしょうか？
むかしシオヤ無線で扱っていたのですが、去年の春頃に在庫切れして再入荷が無いそうです。
2個だけ欲しいのですが、どなたか手持ちがあって譲ってもいいよ、という方は連絡下さい。
目的は、5M-HH3ppアンプ用に9ピンMT管への変換ソケットを作成するためです。
ソケットセーバーを改造する手がありますが、見つけたサイトのは高いんです。

ラジオデパート３階のサンエイ電機（下りエレベータ前）にありませんか？

松本＠那珂市さん、情報ありがとうございます。
今度サンエイ電機に行ってみます。ラジオデパート内で聞いて回ればどこかに在庫が
あるかもしれませんね。もし無ければスズメッキ線と7Pプラグで自作してみます。

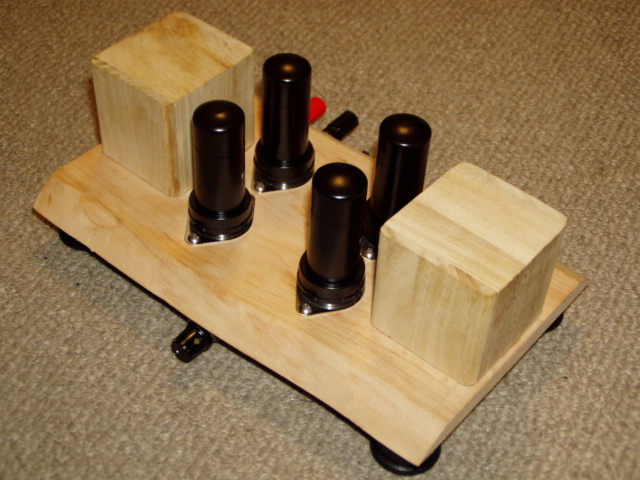

この作り方は”まね”できません、さすが元祖です。

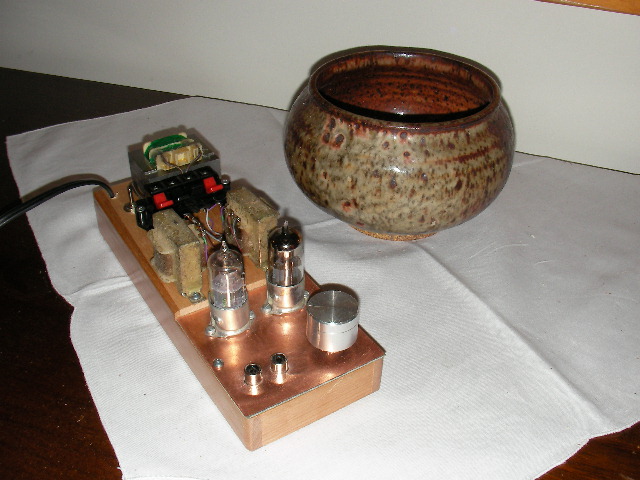

　西河さんありがとうございます。私がアンプを小さく作るのはハッキリ言ってクセです（老眼にはキツイ！）。大きな送信管でもアンプはアホなほど小さく作っています。ところでこのアンプは６０Ｗのハンダゴテでつくりましたのでホンマやりにくかったです。

　西河さん６Ｍ−ＨＨ３のアンプがもう完成したのですね。おめでとうございます。５Ｍ−ＨＨ３が不良であったとのことで、これはまだ私は経験していませんがトランジスターがこわれてしまうほどの電流が流れたということでグリッドとカソードがタッチしていたのかあるいは寄生発振の強烈なものが発生したかも知れませんね。
　ところで音質も良好とのことで安心しました。やはり１０Ωの抵抗が効いているようですね。

西河＠京都さん初めまして。完成おめでとうございます！
私のは未だにいじくり回していて埒があきません！
http://65124258.at.webry.info/200909/article_2.html
私の5M-HH3ppの場合、個々のグリッド電流は8mA程度です。
Pcが300mW程度だと、死ぬ確率が高いです、たぶん。

村嶋さま、粕谷さま、コメントありがとうごさいます。
最初、５Ｍ−ＨＨ３は、電気をいれてしばらくの間うまく動いていたのですが、突然１本タマの内部電極がスパーク、タマとＴｒを取り替え、電気を入れしばらくすると他のタマがスパーク、で２本ともダメになってしまいました。
４本あった内残りの２本は最初からまともに動作しないのでダメと思っていたのですが、やはりＴｒがとんでいました。先の２本は未開封品、あとの２本は使い古した中古球でした。
オシロで波形観測していましたが、発振してなかったと思います、その後Ｔｒを取り替え５Ｊ６／６Ｍ−ＨＨ３では異常ないので、やはりタマ不良だったかと考えています。中古球は恐ろしい！？

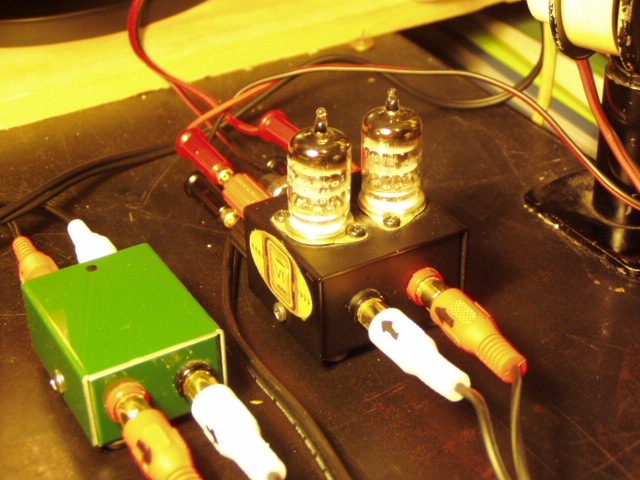

粕谷＠江東区さん、試作の５Ｍ−ＨＨ３ＰＰアンプを発表されるとのことですが、出力が０．２Ｗとは控えめですね。私のアンプでは１．２Ｗ出ますので京都などでの試聴会でも十分な能力を発揮しており、アンプの大きさから想像出来ない音が出ているとの評を得ております。
　三土会ではこのアンプが良い音を発揮して５Ｍ−ＨＨ３の良さが広がることを祈っております。

村嶋さんこんにちは。コメントありがとうございます。
1.2Wとは十分な出力ですね。電源を強化したほうが良いのかもしれません。
私の試作したものは低域が発振気味なのか、入力を大きくするとボコボコいいます。
なんだかボイスコイルが擦れているような音です。5M-HH3アンプの良さを
伝えられるかどうかわかりませんが、三土会までにいろいろ試してみます。

粕谷＠江東区こんにちは。ＩＣ� �取り替えられても低音がボコボコしているとのことで、なにやらトランスの限界を感じておられるようですね。そこで手っ取り早い方法としてＩＣの出力から入力トランスにつないであるコンデンサーの容量を下げてみて下さい。下げることで低域のゲインが下がりますのでボコボコ感ばなくなる適当な容量（５０μＦ程度）とすれば良いかと思います。ただしこれは根本的な解決方法ではありませんが、お試しになられてはいかがでしょう。

村嶋（泉南郡）さんアドバイスありがとうございます。コンデンサ容量を47μF、100μF、220μF(デフォルト)といろいろ試してみました。このアンプはラウドネスがONになったような感じが特徴なのですが、容量を減らすと低音の存在感が減り、高音ばかり強調されてしまいます。現在は220μFに戻しています。このコンデンサは音色にかなり影響がありますので、エージングが必要な感じもします。三土会では、このへんは勘弁してもらいましょう。

粕谷＠江東区さん、こんばんは。ＩＣの出力のコンデンサーの容量を減らすと高音が強調されてしまうので仕方ないですね。低音がボコボコというのはドライブのＩＣにとってＳＴ−３２の８Ω側での負荷が低域で重過ぎるためで、解消するには少しゲインは下がりますがＳＴ−３２の８Ω側に直列で１０Ω程度の抵抗を入れてみればよいかと思います。

村嶋（泉南郡）さんこんにちは。直列に10Ω程度の抵抗を入れるというのは実験済みです。結果は正弦波がノコギリ波のように変形し、抵抗を入れる前と同様、レベルを上げると歪むのでNGでした。やはり低インピーダンスでドライブする必要を感じます。

40畳の和室に20数人、91dBのSPではやはり無理がありました。自宅の6畳だと音量は十分なのですが。QRPアンプはやはり条件を選ぶように思います。

　そのとおりですね。ＱＲＰはＱＲＰとしてキチンと聴ける条件はやはり必要です。通常のアンプのように万能ではなという割り切りが必要かと思います。私も過去に色々と失敗しました。

アンプの出力はどれくらい必要なの？という話は拙ブログのココにあります。
CDプレーヤーの出力とアンプの利得(通常使用するボリュームの位置で)から算出できます。
三土会の会場ではどれくらいでしょう？

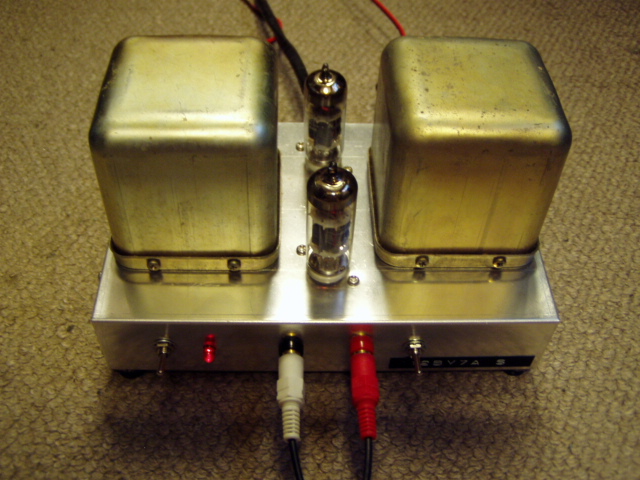

小さいですねぇ。トランスを巻ける人の強みですね。シャーシの実寸はどのくらいですか？ トランスが密着していますが、ノイズの方はどうでしょうか？

なかなかよさげなトランスですね。方向性珪素鋼板コアと思いますが、ＥＩではなく四角型の内鉄型コアですよね。どのよう鋼板を切って、どのように重ねているか興味深いです。同一の長方形(2:1)に切った鋼板で組んだとしたら4箇所にギャップが入りますよね。相互に重ね合わせにすると正方形のコアになりますよね。出力トランスを上のほうから見るとうっすらと縞が見えますよね。ということは、２種類の板どりでしょうか？ひとつが1:2比でもうひとつが1:3比の縦横比で重ねて組んであると推測できますが。

シャーシの寸法は１３０ｍｍ×８０ｍｍ×３５ｍｍの富士シャーシです。
トランスが近づいているということよりも、電源スイッチの配線からノイズを
拾っているのではないかと思います。要対策ですね。

トランスに使用しているコアは、関東変圧器材工業のＵＩコアです。電源トランスが
ＵＩ−１３、出力トランスがＵＩ−１１というサイズです。

トランスのコアはどちらもＵＩ−１１でした。
電源トランスの積厚が３５ｍｍ、出力トランスは１４ｍｍです。

この積層ＵＩコアには、Ｕ字部とＩ字部双方に丸穴が２つあるわけですね。私は、これから珪素鋼板を切ってコアを作ろうと思っているので参考になります。カットコアでは巻いたことがるのですが、鋼板の組みはこれからです。うまくそろわないんですよね。

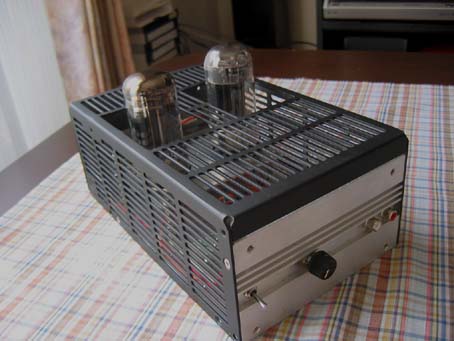

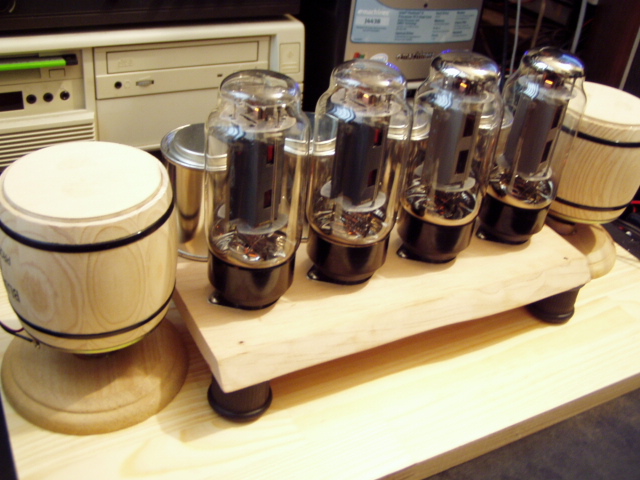

今度の例会にこの56PPアンプを持参したいと思います。
又、ついでなので私のごみ（部品）も持って行きます。
必要？な方はもっていって下さい。
