(3164)06/23_15:25
こんなかんじだす (masuda@東大和市) 返信

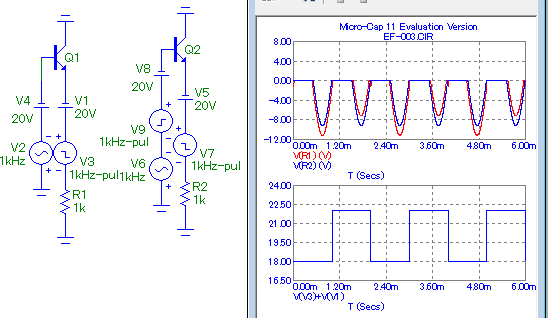

EFで下側の電源が負荷で変動した場合(pulse電源で表現)グラフのような信号変動が発生してしまいます。この現象をキャンセルするのは難しいかと。

[PNG画像]： EF下側電源変動-001 -(13 KB)
(3167)06/23_21:14
結局 (masuda@東大和市)

下側電源の電圧をそっくりドライブ側にコピーできる回路があればいいのですが
思いつきません。…カレントミラーならぬボルテージミラー回路、しかも任意の2点間で。結局無理そうで、このお話はおしまいです。


(3159)06/22_19:09

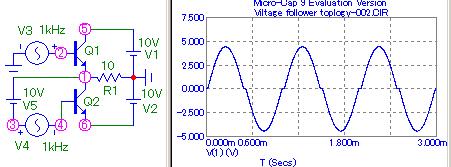

要はV5電源を、 (masuda@東大和市) 返信

V5電源をboostrap？かなんかで回路化できないのかと？

[JPEG画像]： topology-002 -(22 KB)
(3157)06/22_18:49

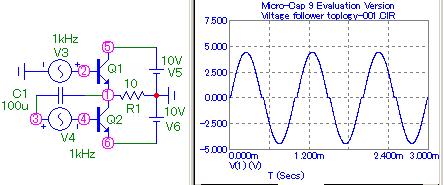

EFのtopology (masuda@東大和市) 返信

図はcomplementaryのEF(エミッタフォロワ)ですが、Cをやめ直結方式にするには？どうしたらよいのでしょか。boostrap回路？

[JPEG画像]： topology-001 -(22 KB)
(3160)06/22_19:48
無題 (蝦名＠茨城)

増田さんの意図がよく分からないのですが、入力と出力の電位を合わせるということですか？

(3161)06/23_07:25
無題 (石田＠北柏)

　金田さんの完全（非）対称にしたら？準コンプリなども調べてみれば回路図はいくらでも出てきますが。

(3163)06/23_12:44
確かBULオーディオ (masuda@東大和市)

①金田式＝ソース接地なので当てはまらないですね。
②その他＝ほとんど、コンプリなので、このような使用例はなし。
③以前、真空管オーディオショーで大阪の人が真空管ＯＴＬで電流信号でカソフォロ終段のアンプありました。下側ドライブは金田式でした。でも下電源の変動を受けるので、ここが心配です。MJに回路図がのっていて確か特許も取ったとか。でも電源変動受けるので？？？
