STA540アンプ (見元（大田区）) 返信

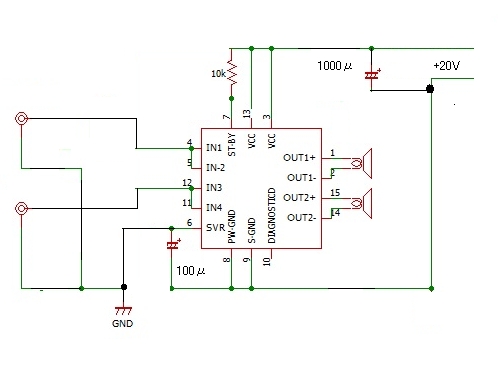

土井さん、STA540アンプにおけるSVRコンデンサ問題に対する私の解決案を示します。このアンプを12/27の町田OFFで聞いてもらいました。評判は良かったのですが、まだ音質改善が必要なようです。DCオフセットキャンセル回路のない完全DCアンプ回路ですが、入力にコンデンサを入れることは可能です。

高宮@島根さん、こちらの回路のシュミレーションもお願いできませんか。

[JPEG画像]： -(53 KB)
(3336)12/28_20:58
シミュレーション (高宮@島根)

身元さん　実機があれば見てみるのが一番だと思います。
計算ではクロストークの平衡度がどの程度か分りません。

(3337)12/28_21:00
無題 (神戸市、土井 )

見元さん。

入力側ＧＮＤと＋２０Ｖ電源のＧＮＤ間に１Ｖの電位差が発生しますが、トラブルの可能性はありませんか。


(3338)12/28_23:15
無題 (見元（大田区）)

高宮@島根さん、シュミレーション残念です。音的には、大容量コンを投入した時とセパレーション特性は変わらない気がします。

神戸市　土井さん。１V� ﾌ電位差はトラブルにはなりません。このICは1電源方式ですが、2電源方式と考えればいいんです。リファレンス電圧の変動がOUT1とOUT2の両方に同じように出ますが、BTL方式なので打ち消しあってくれます。逆に言えばBTL方式だから可能な回路ともいえます。

(3329)12/24_21:48
アンバラｔｏバランス変換ユニット (岩野＠中野) 返信

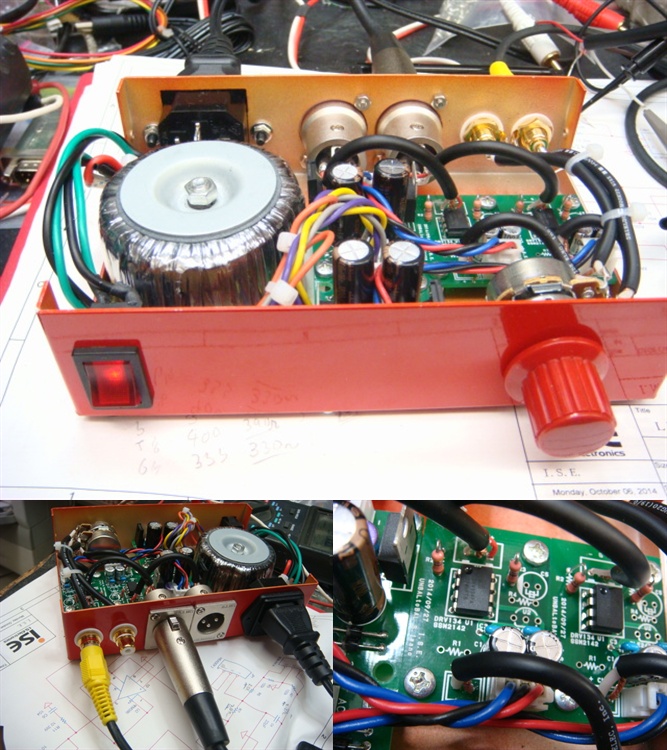

こちらが、アンバラ入力をバランスで出力するユニットです。
基板も起こしてますが、回路は手を抜いて、ＤＲＶ１３4で作成しました。
電源も、アナログ電源です。


[JPEG画像]： -(220 KB)
(3328)12/24_21:38
アナログアンプも作れます。 (岩野＠中野) 返信

あいつは、デジタルアンプしか作らない！　って、言われたわけではないのですが・・・
アナログでＢＴＬアンプを作ってみました。
定番？のＬＭ３８８６を、ＢＴＬで構成し、オフセットが大きいＩＣなので、
前段にバッファになるＯＰアンプを入れたくなくて、どうせＯＰアンプを使うならと、ＤＣサーボ構成にしました。
また、アンプがバランス入力と、アンバラ対応にしたのですが、バランスだしできる機材が無いので、アンバラからバランスへの変換と、音量調整に機能も兼ねた、簡易変換ユニットも作りました。
プリント基板から作成してあります。

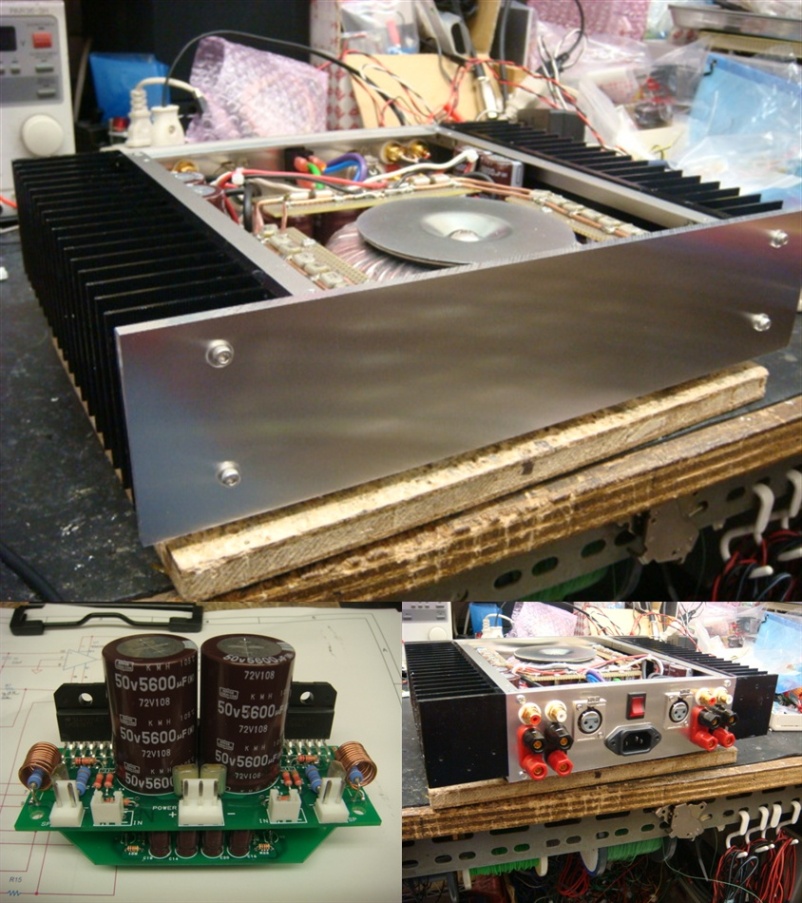

[JPEG画像]： ＬＭ３８８６ＰＡ -(256 KB)
(3330)12/24_22:53
出力は (岩野＠中野)

出力は、ＢＴＬを前提にしてあるので、電源電圧は低めの±２０Ｖ強です。
８Ω負荷で、シングルエンド出力では２０Ｗ程度
８Ω負荷で、ＢＴＬ出力では、３５Ｗ程度
４Ω負荷で、シングルエンド出力では、３５Ｗ程度
４Ω負荷で、ＢＴＬ出力では、６０Ｗ程度
トランスの手持ちが、ＡＣ１８ＶとＡＣ２５Ｖしかなく、どちらを選ぼうか悩みました。
２５Ｖで組むと、４Ω負荷のＢＴＬでは、１００Ｗ超えになりそうで、過電流リミッタが働き、ほどほどにしないと、ＩＣ飛ばすと言うことで、低めにしております。
