(3385)09/01_23:58
オーディオの良き時代の…③ (Yasue) 返信

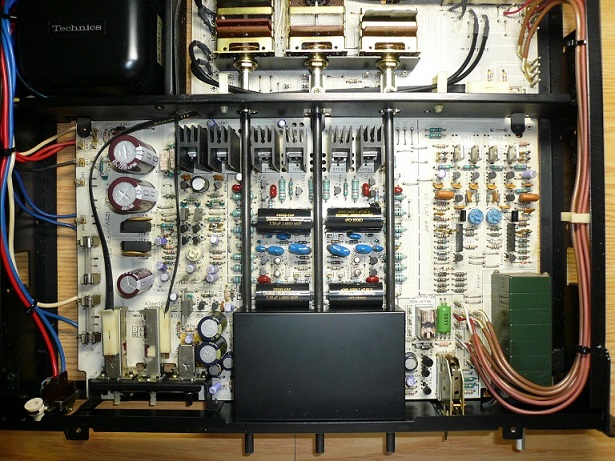

　プリアンプを入手しました・・・約35年前の製品です。
現在 修理・改良…！？に“悪戦苦闘”数週間かかって不具合の原因判明
“ヒューズ抵抗”なる物が潜んでいました。
洗浄と電解コンデンサの交換を進めています。

[JPEG画像]： -(167 KB)
(3386)09/02_00:22
無題 (toshichan0604)

ヒューズ抵抗とは曲者。６連ヴォリュームが売りのプリアンプ。更なる改良と調整に期待します。三土会で拝見出来れば嬉しいです。

(3377)08/22_22:15
サークルトロン (ｎａｋａｙａｍａ（岡崎）) 返信

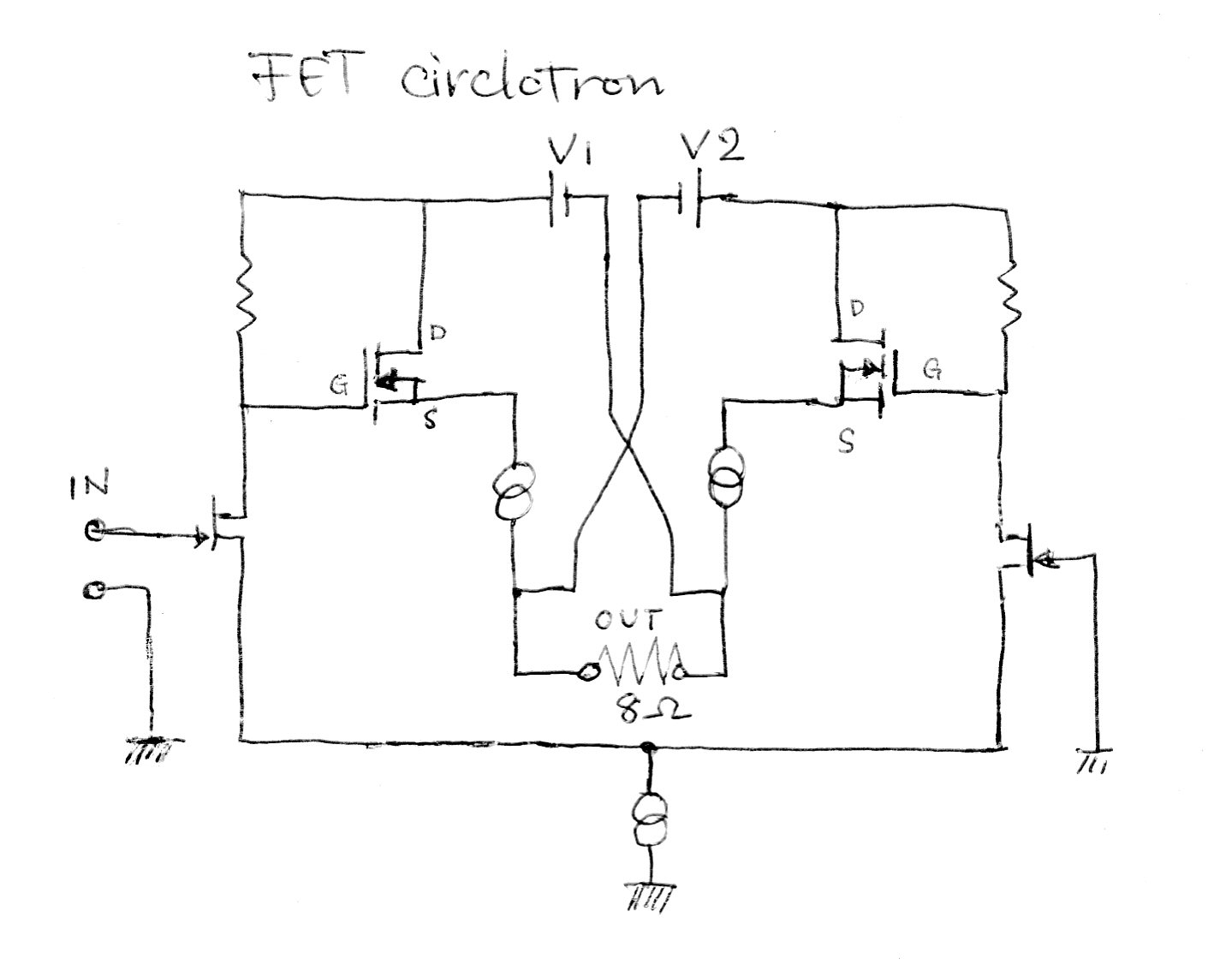

FETのサークルトロンアンプを実験中です。
それが目的ではないのですが、図の回路で次回お寺のレギュレーションには適合しない・・・でしょうね？
オーバーオールの帰還はかけないのですが、DG帰還はばっちり（^^;
定電流にてこずっております。

[JPEG画像]： -(82 KB)
(3378)08/23_06:26
DG帰還はOKです。 (蝦名＠西東京)

2段に渡る帰還ではないので、DG帰還はOKです。
この回路ではないですが、出力段の場合、インバーテッドダーリントンをOKにしているので、多くのアンプはレギュレーションに合うと思います。

(3379)08/23_08:25
おお (ｎａｋａｙａｍａ（岡崎）)

そうですか！？
上手くいったら、お寺も視野に入りそうですね。
もうちょっと本気ださなきゃ。でも暑くて１５分以上の集中が続きません。

(3375)07/15_21:26
不思議なボリューム (inano) 返信

こんにちは。

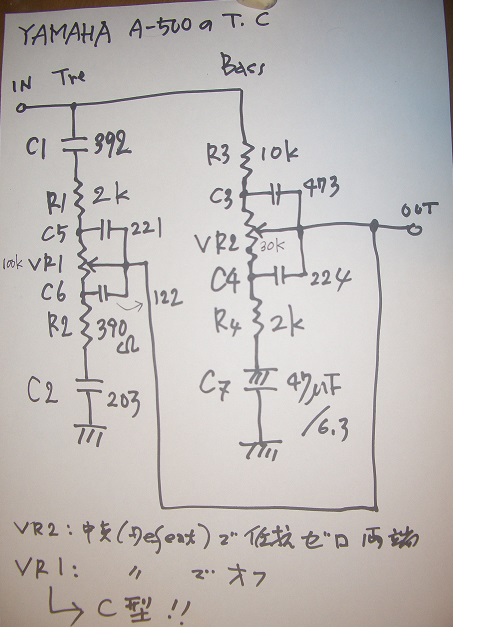

某Y社のアンプを分解、部品取り（12,000μ）をしていた処　トーンコントロール基板を見つけました。
パターンからの回路です。

BASSは中点Defeatで両端抵抗ゼロ、TREBLEも中点Defeatでオフ（両端抵抗は100K)です。
おまけにC型です。

一見CR型と思いましたが、C5,C6,C7　が何か変です。
オシロで見ましたら、普通と逆で、右回りが減でした。
これは帰還回路に入れるTCで、C5、C6は高域補償340-360KHz用の様にも思えますが如何でしょうか？

ボリュームの中がどうなっているか？　いたずら小僧は開けて見たいところです。
なお、ボリュームはクリック型です。



[JPEG画像]： -(81 KB)
(3373)05/26_08:55
中華Ｄ級アンプ (内田＠群馬) 返信

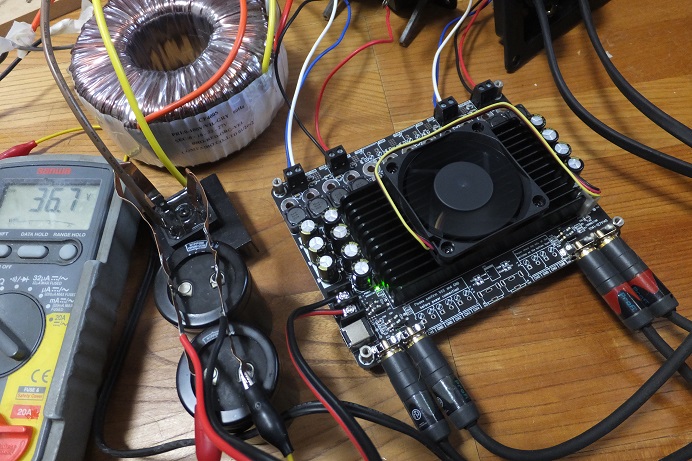

夏の暑さ対策で真空管アンプをＤ級アンプに変更するべく
中華Ｄ級アンプモジュールを入手してテストしてみました
こんな小さ基板で１００Ｗｘ４とは時代ですね・・・

[JPEG画像]： -(194 KB)
