お寺大会用アンプ (オキ) 返信

こんにちは

お寺大会用のアンプが一足先に完成しました。
無帰還で、シングルA級とシングルD級切り替え出来るようになってます。
出力0.5W/chで、消費電力はA級で常時30W/ch、D級で25W/chくらいです。
入力電圧が十分取れれば当日はD級でドライブします。
ヒューズ・スイッチはまた今度・・・

写真は片chです。

[JPEG画像]： -(51 KB)
(3399)09/20_15:40
単電源対応　ＢＴＬアンプ用　ＳＰ保護回路 (岩野＠中野) 返信

単電源で、ＢＴＬ出力のアンプを作る予定ですが、
ＳＰの保護回路を考えました。
　電源投入時の遅延
　ＤＣオフセット検出
　電源断時の、電圧低下検出で出力
　ＭＯＳＦＥＴリレー

手抜きの部分もありますが・・・

トランジスタのコンパレターＱ３で遅延のＣ１の電圧を
高めに出来るようにして、Ｃ１の容量を減らせるようにしてます。

ＴＬ４３１で、電源電圧が下がったときにカットオフできるようにしてます。

上手く動くだろうか？
単電源でなくても、ＢＴＬでなくても動作するはずです。

[PDF書類]： -(67 KB)
(3397)09/15_01:11
オーディオの良き時代の…⑥ (Yasue) 返信

　約35年前のパワーアンプ、まずは“プリ・ドライブ”基板から手をつけます。

　完動品のはず・・・電源ONから数分後・・・基板の裏側に線香花火が走りました！
直ちに電源OFF、匂いなし、焦げなし・・・？　基板の裏側を洗浄して恐る々
電源ON・・・異常なし、長い間に絶縁性も失われているようだ。


[JPEG画像]： -(177 KB)
(3398)09/16_03:14
分かります！ (toshichan0604)

私のアンプも電源入れたら煙が出ました。即電源OFF。今後のブログを楽しみにしています。作業完了まで頑張って下さい。しかし、コンデンサの交換は量が多くて大変ですね。

(3395)09/14_12:57
オーディオの良き時代の…⑤ (Yasue) 返信

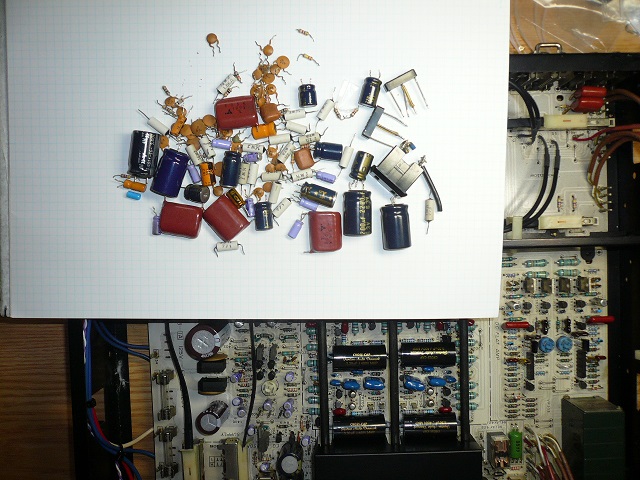

　約35年前のプリアンプ、ようやく部品交換を終えます…。
約一ヶ月の“悪戦苦闘”洗浄と主に電解コンデンサの交換を行いました
　完成した姿をまもなくお見せ出来ると思います。

[JPEG画像]： 部品交換 -(147 KB)
(3391)09/02_18:35
オーディオの良き時代の…④ (Yasue) 返信

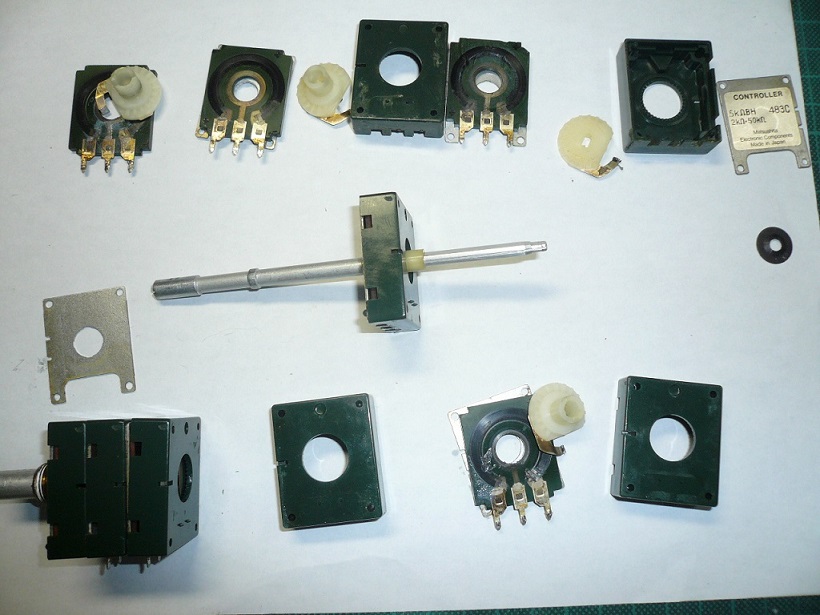

　少々の“ガリオーム”を取り除くため、ＶＲを分解清掃した。
鏡面仕上げの６連のＰＣ（ポリ・コンダクティブ）ＶＲ、ラインアンプの前後にＲが入る回路設計、ＳＮ比を上げている。
　バランスＶＲは左・右半分が導体仕上げ、これも半導体・・・！？

[JPEG画像]： -(149 KB)
(3392)09/02_23:51
無題 (toshichan0604)

これが６連ヴォリュームですか！。この先の記事を楽しみにしています。
