シンプルで (ｎａｋａｙａｍａ（岡崎）)

いいですね。入力トランスは特注ですか？　写真ではサンスイっぽい感じでもありますが。
消費電力はどのくらいでしょうか？私も今半導体アンプを検討し始めた所ですが、出力はしょぼいわりに熱くてうんざりしています。

(3441)10/08_19:11
無題 (大橋＠町田)

トランスはパーマロイコアの特注品です。トランスメーカーに勤務している関係で入手できました。消費電力は定電圧電源のロスを含めてワットメーターで合計２０Wです。ダイアモンド回路は終段の静電流がエミッタ抵抗で規制されるようなので、これをあまり小さくすると電熱機になります。無帰還？のせいで無負荷では±１５V出ますが、８Ω負荷では±１５V。それでも良い音で鳴るので気に入っています。


(3431)10/04_01:37

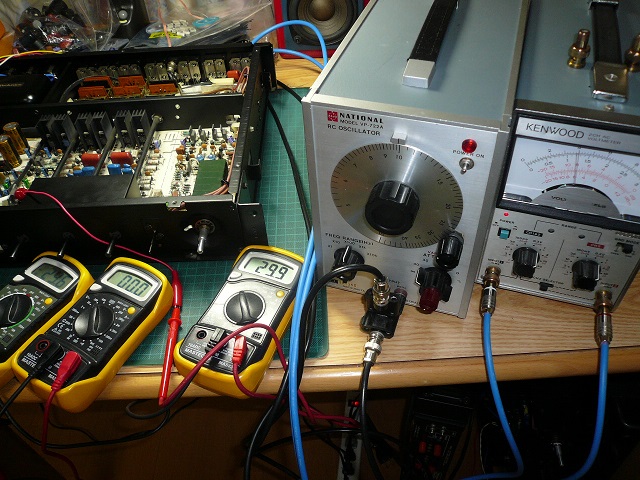

オーディオの良き時代の…⑪ (Yasue) 返信

　世田谷のＦさんからの修理依頼のプリアンプです。
電源が入りません…一次側が断線していました。

　６月ヤフオクにて入手した同一機種からの部品を利用しました。
電源トランスの交換を終え電源部の電解コンデンサを全て取替えました。
テスターをフル動員、恐る々スライダックにて電圧を昇げ電源回路の復活を確認しました。
　先程までアナログレコードに聴き入っていました。
アンプ回路に手を入れたらこの先更に、高音質が望めます・・・自画自賛！
　＊続いてＭＣアンプ回路に不具合を発見！　両Ｃｈから音が出ません
ＭＣアンプに供給される電源回路の不具合だと思われます。
さらに続きます・・・！！！

[JPEG画像]： -(163 KB)
(3428)10/03_02:45

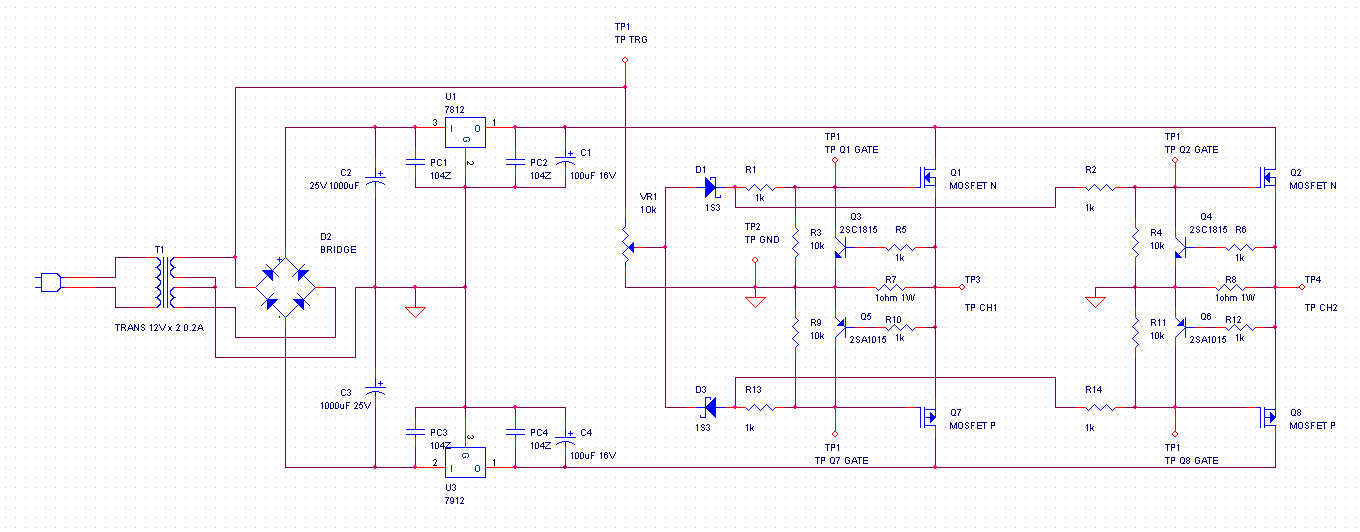

ＭＯＳＦＥＴ簡易カーブトレーサ＆バランスチェッカ (岩野＠中野) 返信

ＭＯＳＦＥＴをペア取りするために、手持ちの２ＣＨしかないオシロで計れるようなジグの回路を考えました。
元ネタは、テツさんのＨＰです。
http://ganbatetz.blogspot.jp/2015/06/blog-post_14.html

ＴＲＧチェックポイントを、オシロのＴＲＧ端子につなぎ、
１ＣＨと２ＣＨをそれぞれのＦＥＴのソースのＴＰ　ＣＨ１、ＴＰ　ＣＨ２につなぎます。
ＶＲを調整して、ＦＥＴがオンする、いいところ（笑）にあわせて、ソースの抵抗の電圧をプローブで測ります。
ゲートは、５０Ｈｚのサインウェーブ半波で、ドライブされるので、オシロを外部ＴＲＧにしてやれば、２ＣＨで、２個のＦＥＴのＶｇｓとＩＤ電流を同時に測れます。
ＦＥＴを壊さないように、ソース抵抗の両端が約０．６Ｖで、ＦＥＴのゲートを０Ｖにクランプして、過電流保護させます。

[JPEG画像]： 回路図 -(94 KB)
(3426)10/01_23:29

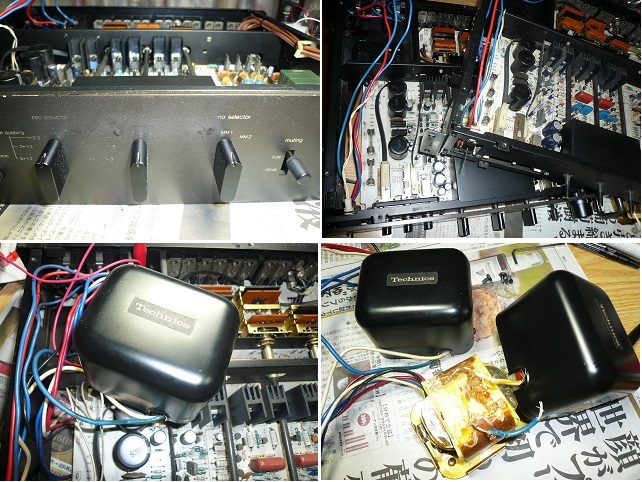

オーディオの良き時代の…⑩ (Yasue) 返信

　世田谷のＦさんからの修理依頼のプリアンプです。
軽く見ていました！　電源が入りません…一次側が断線していました。
さてどうしましょうか・・・！？

　６月にヤフオクにて入手した同一機種から部品を取る事にしました。
まずは電源トランスとACコードをいただきました。

　＊良く見ると前面パネルの文字が消えています。
リサイクルショップがクリーニングに失敗したようです
あの小さな写真から判断するのは無理でした
もちろんキャンセルは出来ませんでした。
このアンプの部品が生きれば良い事だと思います。

[JPEG画像]： -(192 KB)
(3425)10/01_23:02
トランスドライブダイアモンドアンプ (大橋＠町田) 返信

ヘッドホン用に作ったダイアモンドバッファーアンプの前段OPアンプをドライブトランスに換装してみました。OPアンプを使用していないのでオーバーオール帰還はありませんが、ダイアモンドバッファーのおかげか出力端のDC電位も１０ｍｖオーダーでスイッチング歪もなさそうです。OPアンプの差込口にアダプタをつかってトランスを差し込んでいますので、音の比較もできます。小出力ながらスピーカーも鳴らせるので、比較してみました。
OPアンプ＋NFB
カチッとまとまった感じで、音楽全体が四角い箱のなかできっちりなっているようです。
ドライブトランス＋Non-NFB
ちょっとくせはありますが、音楽が生き生きと開放感があります。



[JPEG画像]： -(44 KB)
(3421)10/01_18:22
オーディオの良き時代の…⑨ (Yasue) 返信

　世田谷のＦさんからの修理依頼のプリアンプです。
出品者の北海道から届きました『電源は入りません、パーツ取りにどうぞ』との説明書き。
①状態は35年前のアンプにしては状態は良いと思います。
②天板はサビが浮いています。
③ツマミとACアウトレットにひび。
④ACプラグ付近のコードの折れ。
　軽く見ていた『電源が入りません…』は電源トランスの一次側の断線と判断しました…さてどうしましょうか・・・！？

[JPEG画像]： -(169 KB)
