1. DAC分科会って？
皆さんは、スピーカーやアンプの製作に励んでいらっしゃることでしょう。
でも、オーディオはそれだけではありません。
日頃使っているCDプレーヤーの中にだって、私たちが自作出来るものがあるのです。
そう、それは「DAC」です！
この「DAC分科会」では、DACの製作・改造のための情報や場を提供します。
お気軽にご利用下さい。
2. 掲示板
DAC分科会掲示板
3. イベントレポート
2018年1月27日、2月11日 RAS-DAC製作会
2014年1月11日 DCX2496デジタル出力改造基板製作会 いまさらながら new！
2005年12月3日 自作DAC試聴会「手作りDAC大集合！」
4. とりあえず回路例

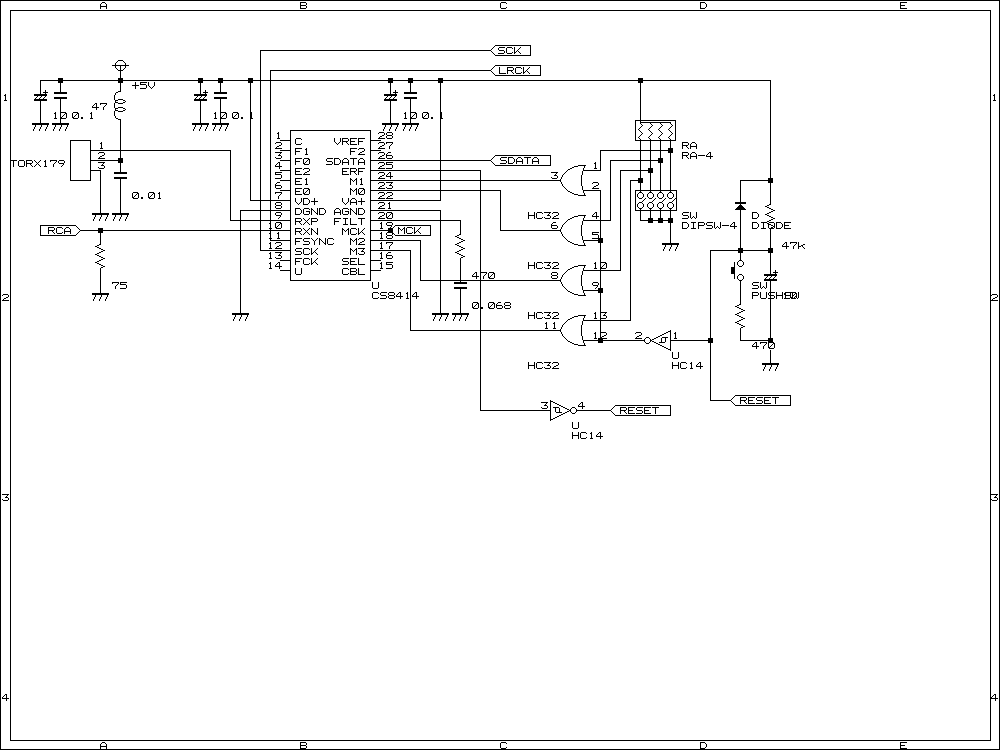

●DAIF

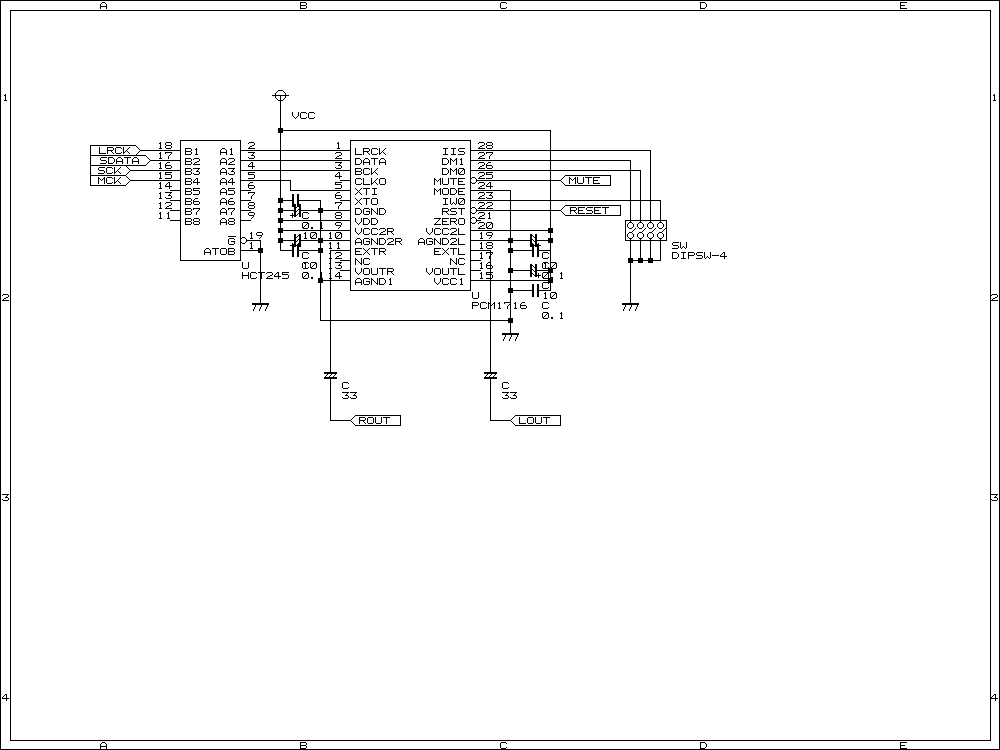

●DAC

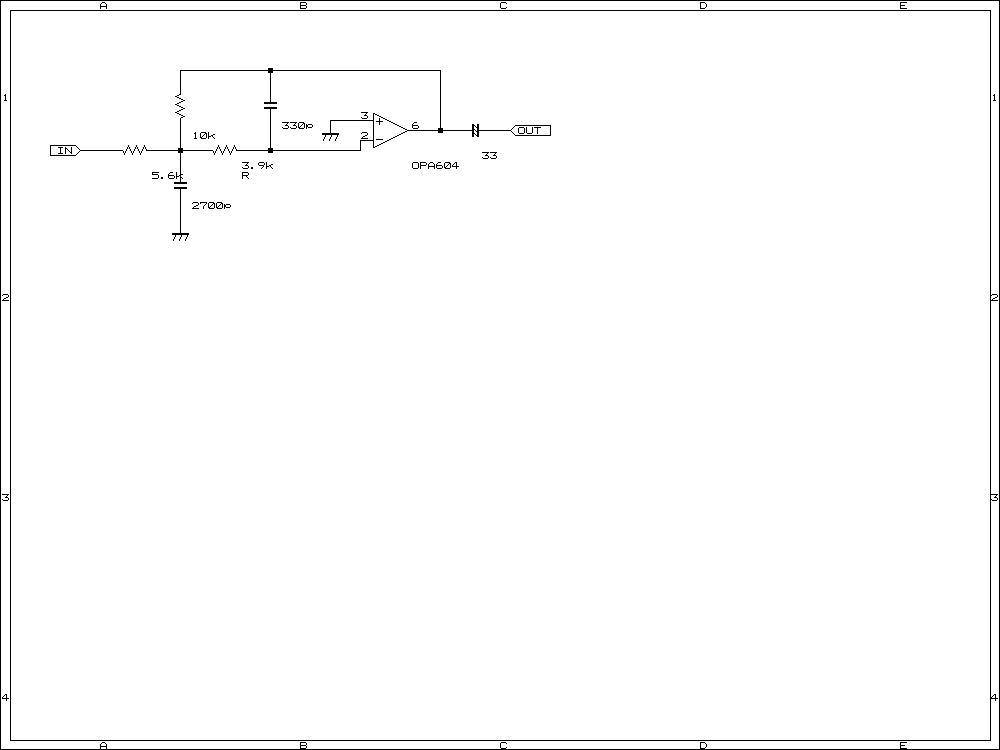

●LPF
5. 製作のTips
●DAIF製作
- 音楽をデジタル入力 (つまり光コネクタまたは同軸コネクタから入力) しながら、シリアルデータ出力をアンプのライン入力に接続すると、再生音が聞こえる。ノイズまみれながら、ボーカル曲なら歌詞が聞き取れるくらい。動作チェックに使える！
(虎の子のスピーカーを壊さないように、壊しても良いスピーカーを使いましょう)
- テスターしかないときにクロック信号が出ているかのチェック方法。テスターでクロック信号をはかったときに、クロックのHi側電圧の1/2 (たとえば0Vと+5Vを交互に出力するクロックの場合は+2.5V) となっていればとりあえず正常...かな。
●DAC製作
●LPF製作
●その他の製作
6. FAQ
Q: オシロスコープは持っていないのですが、テスターだけで製作できますか？
A: それなりに辛いですが、製作Tipsを参考にすれば何とかなるかも。掲示板でも何名かの方がテスターだけで完成されています。
