2SB754/2SD384SEPP A級30W モノラル パワーアンプ
MJ無線と実験 1991年8月号 に発表
本機はA級動作で最大出力30Wですが、大きな放熱器の代わりに、冷却水が循環するウォータージャケットで、パワートランジスタの発熱を吸収する水冷式を採用しました。 コンパクトで通気の必要がないため、スピーカーボックスの中に入れることができ、音に影響を与えるスピーカーコードが排除できます。 |

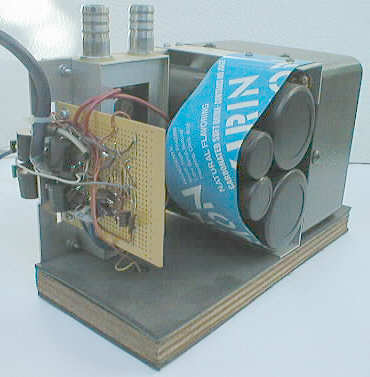

単に水冷式というだけではなく、幾重にも工夫を積み重ねることで、他はあり得ない絶対の存在にまで高めて行くのが私の創作パターンです。 配線距離を短縮するために、立体的な部品配置になりました。 |

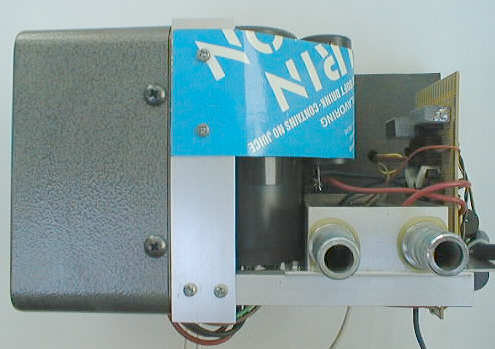

ブロックコンデンサーを束ねているのはペットボトルの切れ端で、非常に丈夫な材料です。 私の価値観は、見栄えに捕らわれず実質的に有効な物を選択します。 |

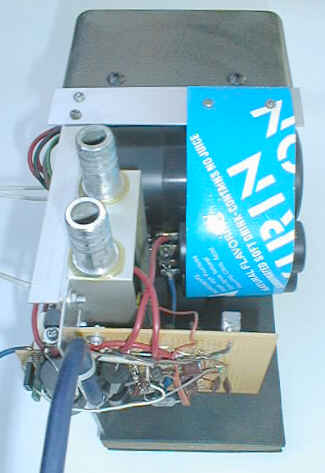

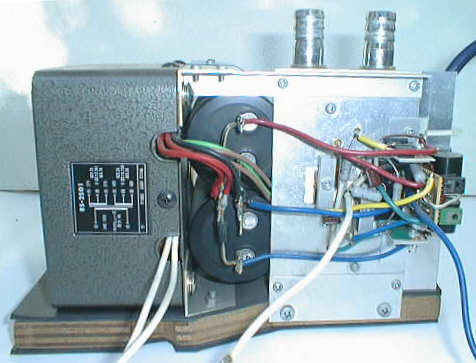

ブロックコンデンサーとアンプ基板を接続する配線は10cm以下、アンプ部分から手前に出ている青と白の線はスピーカーと接続するための物で、これも10cm以下です。 取りつけ板は、スピーカーユニットのフレームに沿う形に切り取ってあります。 |

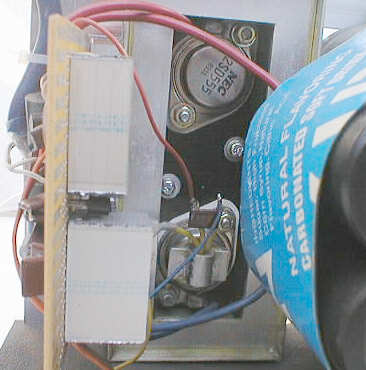

ドライブ段のトランジスタも、アルミアングルを介してウォータージャケットに放熱しました。 |

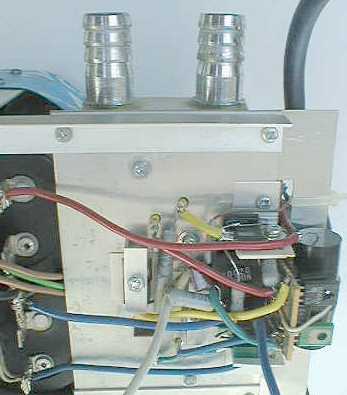

狭い場所にパーツが集中していて込み入って見えますが、すべてを計算した取り付けです。 |

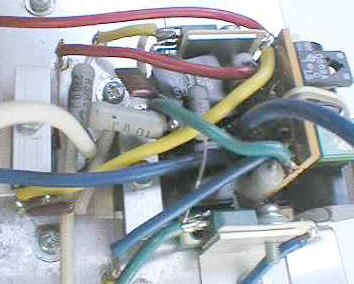

カスコード段のPchトランジスタ2SB600の頭に、温度検出を行うゲルマニュームトランジスタ2SD187をエポキシ系接着剤で貼りつけて、過熱事故の防止をしています。 |

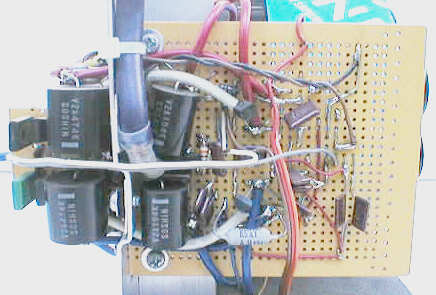

ほとんどの部品をパターン面から取り付けて、銅箔パターンは配線に使っていません。 微調整の必要な抵抗は配線側に取り付けてあるので、交換が容易です。 |

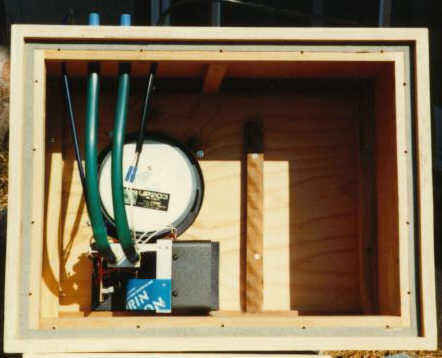

スピーカボックス内部に取り付けた様子です。 入力コードとACコードはコネクタ類を使わずに、側面から直に引き出して、引き出し口の隙間はパテで塞ぎました。 |
