Super Triode Connection Ver.1
超3極管接続Ver.1 16A8 シングル ステレオパワーアンプ
MJ無線と実験 1991年5月号 に発表

_本文へ________________________///////

16A8シングル タイトル写真 超3極管接続とは、3極管を帰還素子に用いて、その定電圧性を利用した回路です。
その回路が等価的に、プレート抵抗の桁違いに低い1本の3極管に見えることから、この方式を超3極管接続と命名しました。

プレート抵抗が低いと出力トランスを強力にドライブできるため、周波数レスポンス、ひずみ率、ダンピングファクターが向上します。
その結果、出力トランス2次側からのNFBは無用化し、従来の真空管アンプの常識を超える高水準の音が得られます。

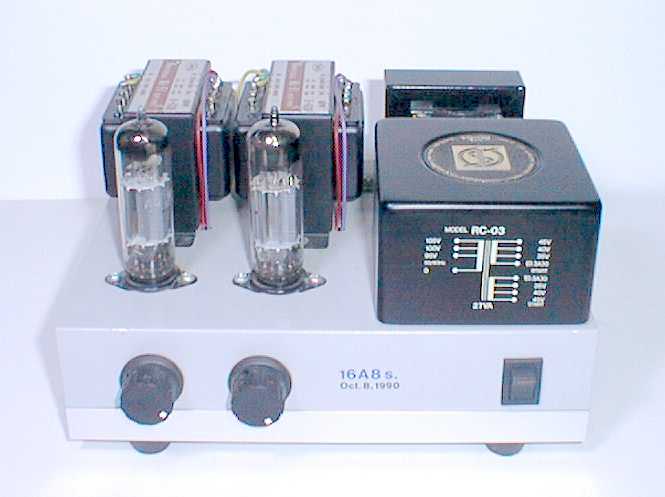

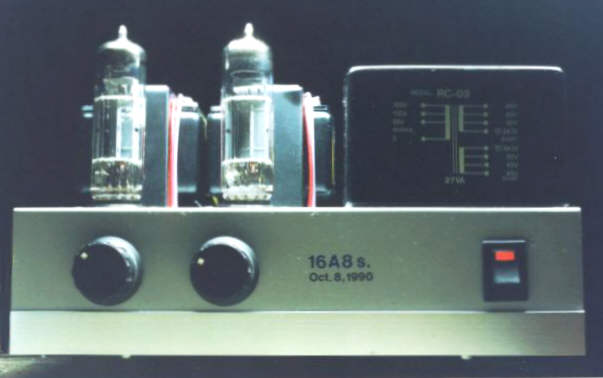

    front view.jpg (21786 バイト) 16A8 outward look.jpg (13496 バイト)

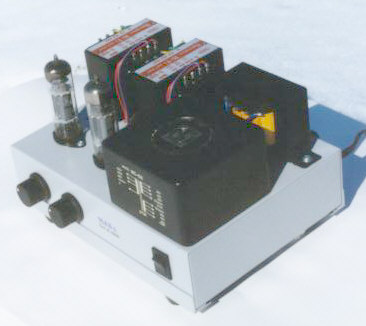

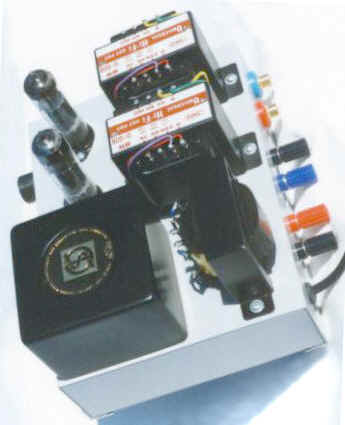

R birds eye view.jpg (24273 バイト) Bk birds eye view.jpg (23505 バイト)

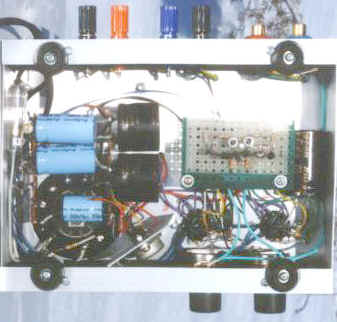

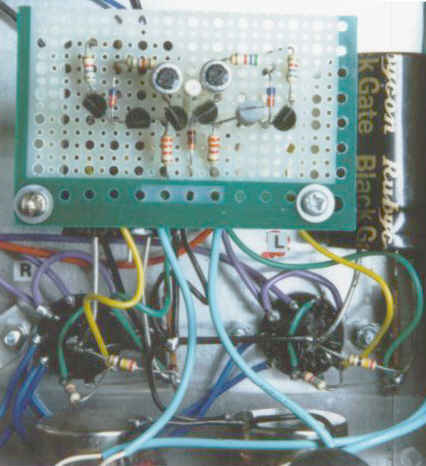

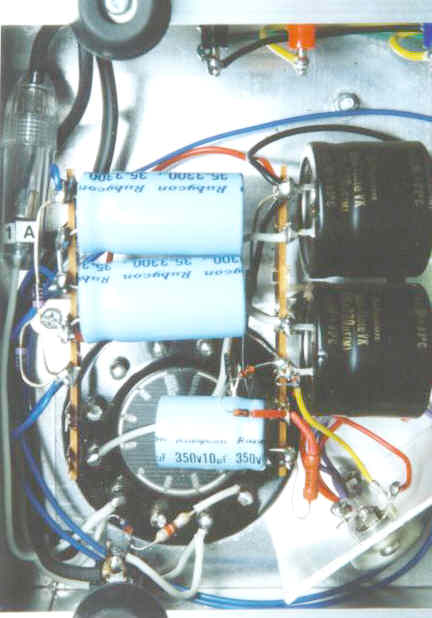

in sied.jpg (26932 バイト) power circuit closeup.jpg (30404 バイト) amplifier circuit closeup.jpg (58642 バイト)

本文へ
