ほほう。あと４本ある。何か作ってみよう。

これは簡単そう、と追試してみましたが雑にバラックを組んだせいかいまのところうまくいっておりません。もう一度見直してみるつもりです。初段オペアンプでは歪など有利な点があると思いますが特性は見られましたでしょうか？
オペアンプの電源は目一杯ですが、それでも１段ではドライブが厳しいような感じがします。この辺はいかがですか？

お問い合わせありがとうございます。

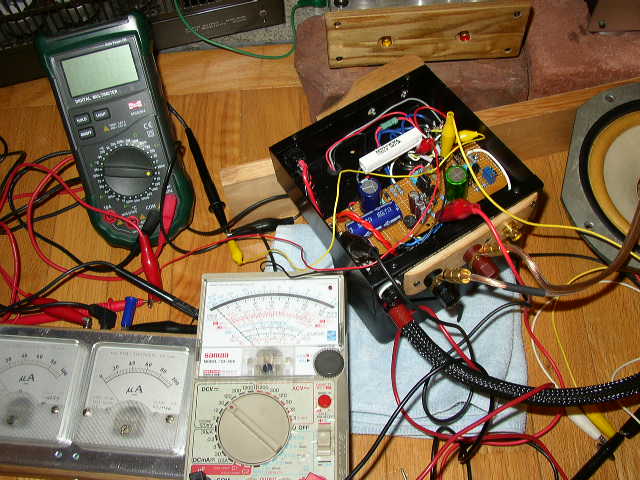

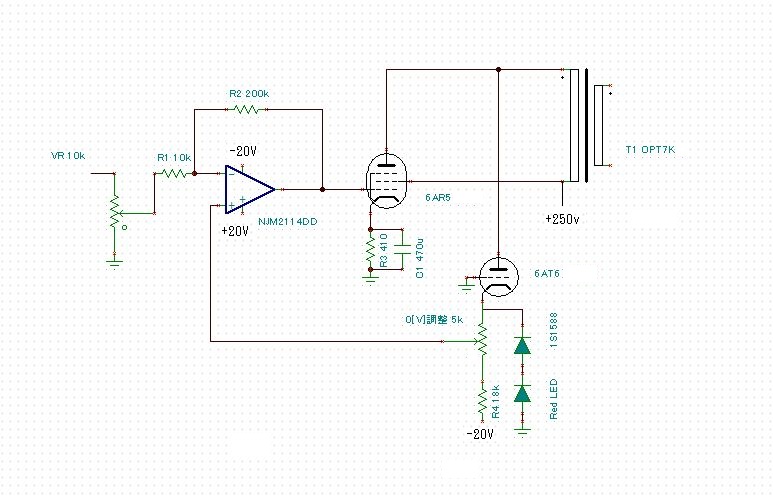

オペアンプの電源電圧が±20Vなので、出力電圧は約36Vpp。一方6AR5のカソード電圧は16Vなので、6AR5の第一グリッドに16Vppを入力すれば、フルパワー出るはずですが、私の記憶間違いでしたら、すみません。オペアンプで出力管をドライブする方法は、「無線と実験」にたまに掲載されるので、参考にしています。
あまりに簡単な回路の割に見たことが無かったので、図面にはありませんが、超三とオペアンプで出力管をドライブする方法と、超三なしでオペアンプだけで出力管をドライブする方法を切り替えるジャンパーが付いています。オペアンプの正相側入力を6AT6のカソードから切り離しアースに落とし、6AT6を抜いてしまえばオペアンプ単独ドライブになります。最初オペアンプだけで音が出ることを確認し、その後超三に変更してみたらいかがでしょうか？
オペアンプドライブ超三は、超三V3に相当していると思うのですが、上条先生のHPの「超３極管接続　EL−86　SEPP」にV3の原理図が描いてあり、原理図そっくりです。
また私の図面には書いてありませんが、オペアンプの正負電源入力にパスコンが入っています。私は、最近工作を始めたばかりで測定器を持っていません。測定器による検証はできないので、不具合があれば、ご教授願いたく、よろしくお願い致します。

小林さん、ご説明ありがとうございます。最近組み上げた回路が１発で動作したためしがありません。（アンプに限らず）相当ボケが進行しております。今回も見かけぐちゃぐちゃですので、ちゃんと整理しながらやってみようと思います。
Ｖ３の回路についてもしっかり勉強しないとだめですね。　うまくいきましたらまた報告させていただきます。

忘れていました、超三の組み立てが完了したら、音入れをする前に電源を入れてオペアンプの出力が０ボルトになるように、半固定VRを調整してください。
オフセット調整とか言うんかな、私も見よう見まねでして、よろしくお願いします。

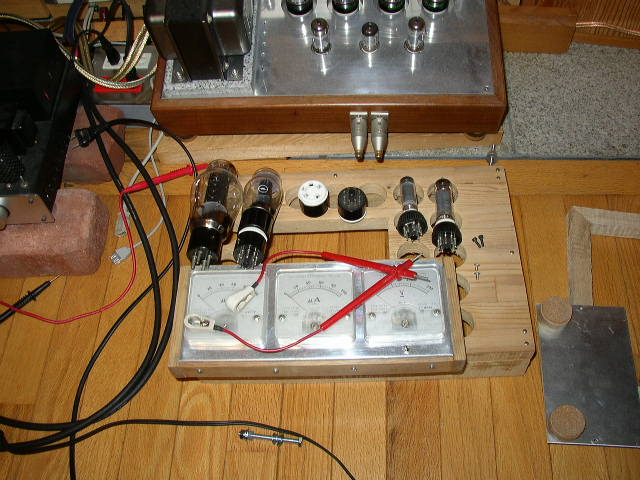

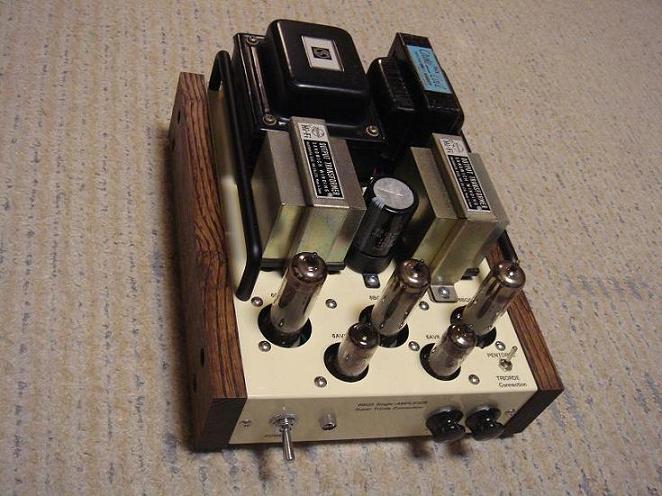

完成おめでとうございます！　きちんと作り込まれていて立派です。９ピンの３本と７ピンの６ＡＶ６も絶妙なバランスでとても良い感じです。古い部品と超３の組合わせもナイスですねー、９ピン管の１本は整流管ですか？　ぜひ試聴させてください。

Katou@刈谷さん、こんにちは。　是非、試聴しに来て下さい。
MT9ピン3本の内 写真の最左は、整流管６ＣＡ４です。いずれの球も弱っているみたいで、５本共新しい球を準備したのですが、まだ取り換えてません。新しい球になると 音も変わってくるものでしょうか？
６ＢＱ５は、５極管接続と３極管接続を切替られるＳＷ(写真右下)を取り付けてみました。でもあまり音は変わりませんでした。

６ＡＶ６とは渋いですね。ラジオ好き人間の面目躍如といったところでしょうか？超３の音は色々言われているようですが、あのちょっとドスの効いた雰囲気が私は好きです。 丁寧に作られましたね。
P.S 最初の投稿、6AV6が6AV5になっています。

nakayama(岡崎)さん、お久し振りです。
時々書き込みされる掲示板の文面を見て、活発に活動されているなぁと思っておりました。今はお寺大会のお題に取り組んでおられるのでしょうか。
私の方は超３が終わったので、次は何にしようか と考えております。キリがありません・・・。中部地区でも自作アンプを持ち寄ってウダウダ言い合う場があると楽しくていいですね。
※６ＡＶ６のご指摘ありがとうございました。当方、全く気付いてませんでした。

星野さん、おめでとうございます。
多少でも、お役に立てて光栄です。
機会が有りましたら、スピーカーを含めて一度聞かせていただきたいですね。

星野様、とりあえず音出しに成功との事で、おめでとうございます。
蛇足かも知れませんが、終段を作動にした場合PSDCは逆効果になります。
>カソードは４７０で接地しています。
は、終段の共通カソード抵抗でしょうか？
私は、Trを使った低電流回路にしたのですが温度変化で終段のIpが結構変化したので、終段のカソード電位を初段に戻すのであれば、共通カソード抵抗の方が良かったと後で気付きました。

作動→差動、低電流回路→定電流回路でした。
対処済みでしたら、またまた蛇足かも知れません。
終段のカソードから初段の定電流回路へフィードバックすると、初段の三極部が先に立ち上がった場合、初段のFETに過度の電圧がかかり初段のFETを壊してしまいます。初段のFETをツェナーダイオードで保護するか、終段のグリッドからカソードに向かってダイオードを入れるかして下さい。

　ご親切に指導していただきまいてほんとうにありがとうございます。
超３PP、不安定との戦いのような気がします。
　直結ゆえに初段が飛んだことを考えると、ぞっとします。
ツェナーで保護がよろしいかと、、、
　終段は定電流回路にはせず、カソード抵抗を使いました。
発熱は小さいシャーシとあいまって、相当のものです。

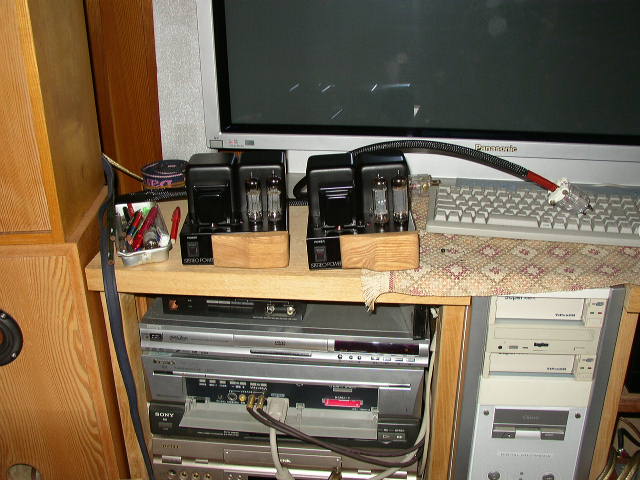

　ご覧のとうり、テレビの前でぶっ広げてますので、嫁の機嫌が悪く、しばらくはテレビの前の飾りとなっております、、、、

星野様、宮崎です。
駆け出しの私の回路などを参考にして頂いて、ありがとうございます。
ところで、製作された回路の終段は差動でしょうか否でしょうか？
超三の直結PPの場合、上下のバランスサーボとDCサーボが無いと実用にならず、私も後追いでDCサーボを追加した記憶があります。

かなりコンパクトなアンプができそうですね。
出来上がったらまたレポートよろしくお願いします。

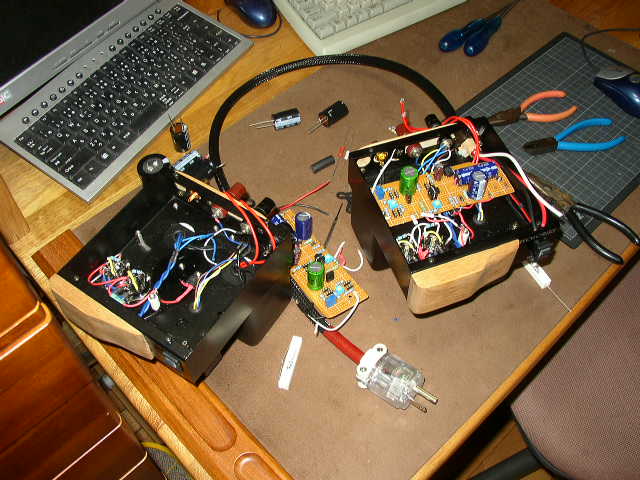

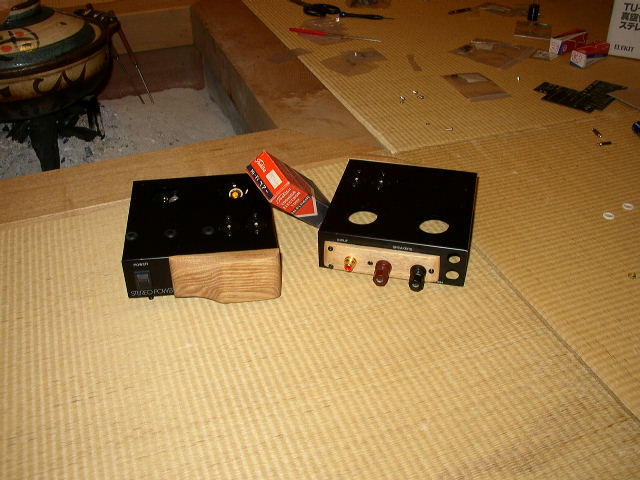

ところで、囲炉裏の鍋の中身が気になるのは私だけでしょうか？
