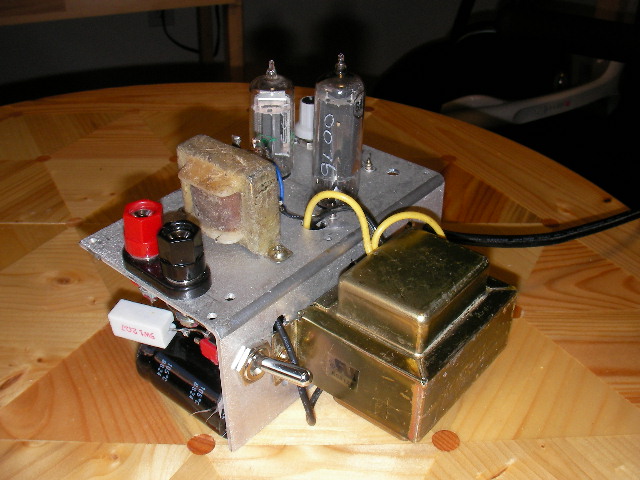

(new) QRP? ASAO SUGAHARA 2022/08/28,23:53 No.875 返信 (t)
お早うございます/今晩は
永らく投稿をしませんでしたのでSP分科会の次に私の最新球アンプを紹介します。真空管を整理していたら6AS5なる球を見つけました。一見トラレスの規格なのにヒーターは6.3Vとなっています。そこで永らく真空管アンプは作って来なかったので手始めにこの球で久しぶりに作ってみました。構成は6AS5−6AV6です。ただ音が出ただけで喜んでいたのでは面白くないので電源トラレスでハムを何処迄減らせるかを目標にしてみました。真空管アンプの部品は売ってませんのでシャーシーはヒートシンクを利用して詰め込みました。ハム減らしですので平滑は470uF三段500オームを間に入れました。球の規格から2.2W迄出るはずですがOPTは1W以下ですのでQRP分科会に投稿させて頂いてます。さて結果ですがOPTの二次側に’8オームを付けた状態でディジタルテスターでは0ボルトで良く出来てはいるのですがSPからは耳を近づけるとハム音が聞こえます。ウ〜と考え調べたのですが原因は良くわかりません。分かった事はパワーをオフにしてもこのハム音は消えずコンセントからコードを抜くと消えます。トラレスの限界はこんなところでしょうか?
>> (new) 画像タイトル:img20220828235425.jpg -(104 KB)

無題 ASAO SUGAHARA 2022/08/28,23:54 No.876
本文なし



画像タイトル:img20160920001133.jpg -(40 KB)

最新の3極管登場! HILO 2016/09/20,00:11 No.867 返信 (t)
http://av.watch.impress.co.jp/docs/news/1020632.html
>> 光ってる! 内田@群馬 2016/09/20,08:55 No.868
動作中には蛍光色で発光するところが
光物好きにはたまらないデバイスですね〜
>> (new) 秋月で明日から販売開始 見元(大田区) 2016/09/22,11:53 No.869
1個 ¥5,400。通販は22日から、店舗では23日から。連続期待寿命:30,000時間。
>> (new) ゲットしました 桃電 2016/09/24,14:29 No.870
昨日、店頭で2個ゲットしました。
秋月のHPでは一昨日は在庫「AAA」だったのが、すでに「A」になっていますね。売れ行きは良いのかもしれません。
私(桃電)は、録音分科会でお邪魔しておりますが、DCマイクにこれを使ってみようと企んでいます。
>> (new) Nutube 携帯アンプ 池田@大阪 2018/10/06,19:38 No.872
Korg企画のNutubeですね。携帯アンプに使ってみました。
ヒーター電力が小さいので長時間動作が可能です。
参考 http://www.geocities.jp/seychelle_7/line/nutube_cmos/nutube_cmos.html


画像タイトル:img20140616071207.jpg -(122 KB)

だからやめられない うだ@茨城 2014/06/16,07:12 No.864 返信 (t)
6S4-A のバラック式無帰還です。 T1200 の 7kΩで勘弁してもらいました。


画像タイトル:img20140612204211.jpg -(120 KB)

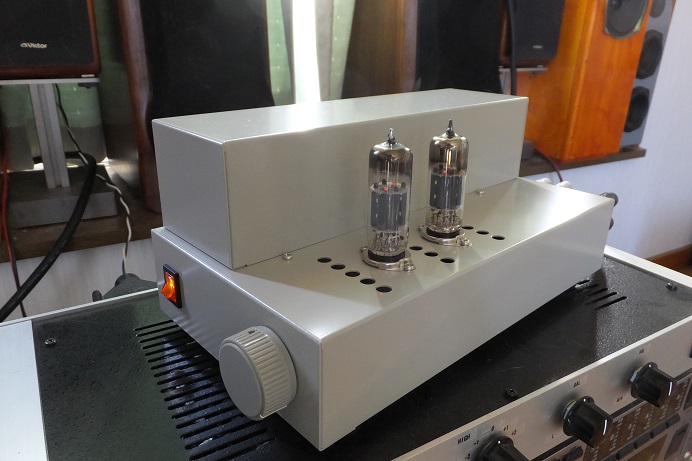

12BH7Aミニワッター 内田@群馬 2014/06/12,20:42 No.861 返信 (t)
初心に帰って「真空管アンプの素」を読みながら制作しました、初めて作ったアンプからこんなに心地よい音が出て来たら感動するでしょうね。


画像タイトル:img20120709075703.jpg -(46 KB)

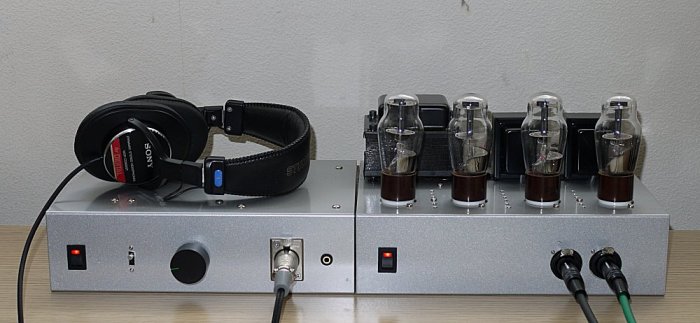

QRPアンプ JA1WBY 2012/07/09,07:57 No.857 返信 (t)
さびしい板ですね。
と言うことで最近に完成した差動アンプをUP致します。
(最近は三土会も遠のいていますので)
いつもののようにQRP出力で、
DACから差動アンプまでバランス伝送になっています。

http://ja1wby.art.coocan.jp/


画像タイトル:img20120504110025.jpg -(82 KB)

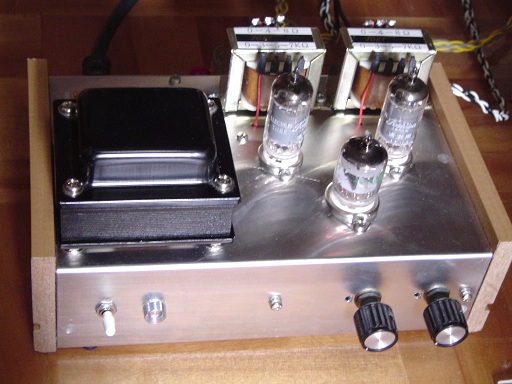

リベンジ12AU6シングル 松川@鎌倉 2012/05/04,11:00 No.856 返信 (t)
関東の掲示板 No.2513 を作り変えてみました。球の構成は同じ5670W→12AU6です。部品点数を減らして作りやすくしました。今度はベッドサイドでもハムは気になりません。250mWほどでしょうか、でも家ではボリュームの位置で12時まで上げると怒られます。


画像タイトル:img20120502001837.jpg -(75 KB)

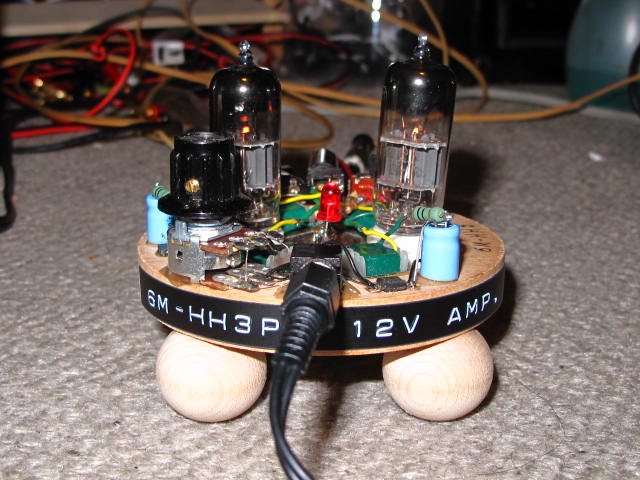

6M−HH3 PP 12Vアンプ 村嶋(泉南郡) 2012/05/02,00:18 No.855 返信 (t)
 省エネアンプを意識した訳ではありませんが、12Vでもなかなかに鳴ってくれるアンプとなりましたので載せておきます。

TVのチューナー球である6M−HH3はカソードが共通の双3極管7ピンの球で、これが低電圧PPアンプとして十分に使えるものということが面白いです。

このアンプの出力はたった45mWしかありません(QRPの王道です!)。しかし、レスポンスが小さなOPT(ST−32相当品)にもかかわらず21Hzから32KHzと意外とワイドです。

このアンプは現在PC用として使っていますが、小音量でも豊かな低音をだしてくれているのが聴いていて楽しいです(ツイ夜更しをしてしまいそうです)。


画像タイトル:img20111206022631.jpg -(56 KB)

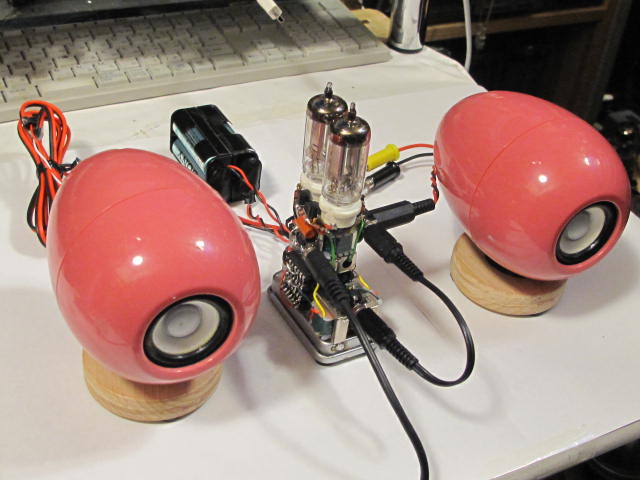

お寺大会用 村嶋(泉南郡) 2011/12/06,02:26 No.850 返信 (t)
 大阪・熊取の村嶋です。今年のお寺大会にはこのアンプを持って行きます(写真のスピーカーは持って行きません)。音はそれなりですがお寺の大きなスピーカーでどのように鳴るのかが楽しみです。
>> 単三4本で nakayama(岡崎) 2011/12/06,20:40 No.851
ヒーターも!??
>> 写真では隠れていますが 村嶋(泉南郡) 2011/12/06,21:03 No.852
このアンプは真空管アンプとICアンプの合体ですので写真に写っている単3、4本はICアンプ側の電源です。真空管アンプ側の電源はスピーカーに隠れていますが単3、2本だけです。もちろんフィラメントも含めてです。
>> ますます nakayama(岡崎) 2011/12/06,22:11 No.853
???。電池管でしょうか?
>> 電池管です 村嶋(泉南郡) 2011/12/06,23:49 No.854
真空管は3A5という電池管です。


画像タイトル:電池管アンプ -(103 KB)

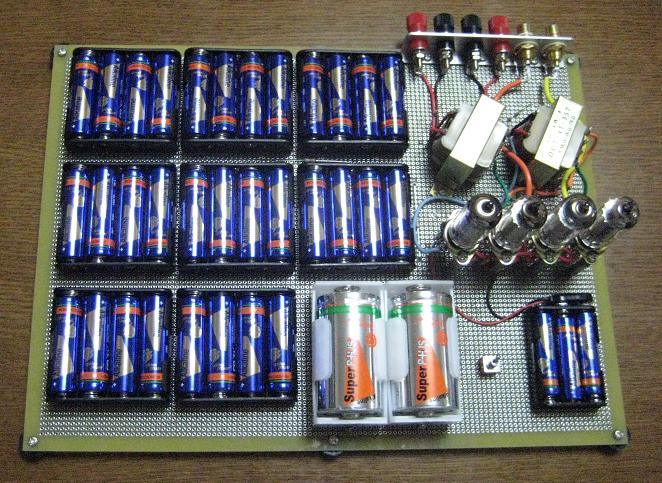

お寺の課題が完成 大塚@川崎市 2011/10/22,22:02 No.846 返信 (t)
今度のお寺の「電池アンプ大会」用のアンプが出来ました。

電池管の1U4と3S4を使い、A・B・C電源をすべて電池でまかなっているだけの普通のアンプです。

特にひねりはありませんが、12月に向けてエージング中です。
>> 無題 蝦名@茨城 2011/10/24,18:40 No.847
おお、真空管で挑戦しましたか。電池の重さに基板が耐えられるのか心配になってしまいました。48Vだとどのくらいの音量で鳴るのか興味津々です。三土会で聞かせて下さい。
>> 無題 大塚@川崎市 2011/11/08,15:11 No.848
出力は0.1W程度です。
12cmのフルレンジで聴いていますが、6畳間では十分な音量がでます。

お寺のSPではどうでしょうね。


画像タイトル:img20110824210325.jpg -(35 KB)

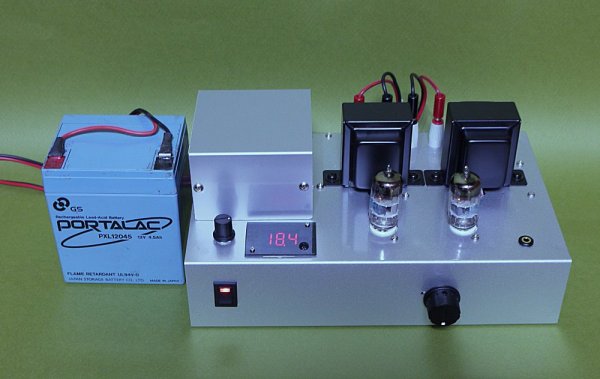

6922QRPアンプ完成 1WBY 2011/08/24,21:03 No.845 返信 (t)
皆さん、今晩は。
夏も終わり(暦の上では)の今になって省エネの6922ppアンプが
完成致しました。(DC12V仕様)
これで3.11の踏ん切り?もできたようです。
下記にURLを。
http://ja1wby.art.coocan.jp/pc-amp/63-dc-dc-6dj8pp-amp/00-dc-dc-6dj8pp-amp.html
